Тестеры для определения прочности таблеток SmartTest 50 и AutoTest 4, ГРСИ 60575-15
Номер госреестра:
60575-15
Наименование СИ:
Тестеры для определения прочности таблеток
Обозначение типа:
SmartTest 50 и AutoTest 4
Производитель:
Фирма "Pharmatron AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()

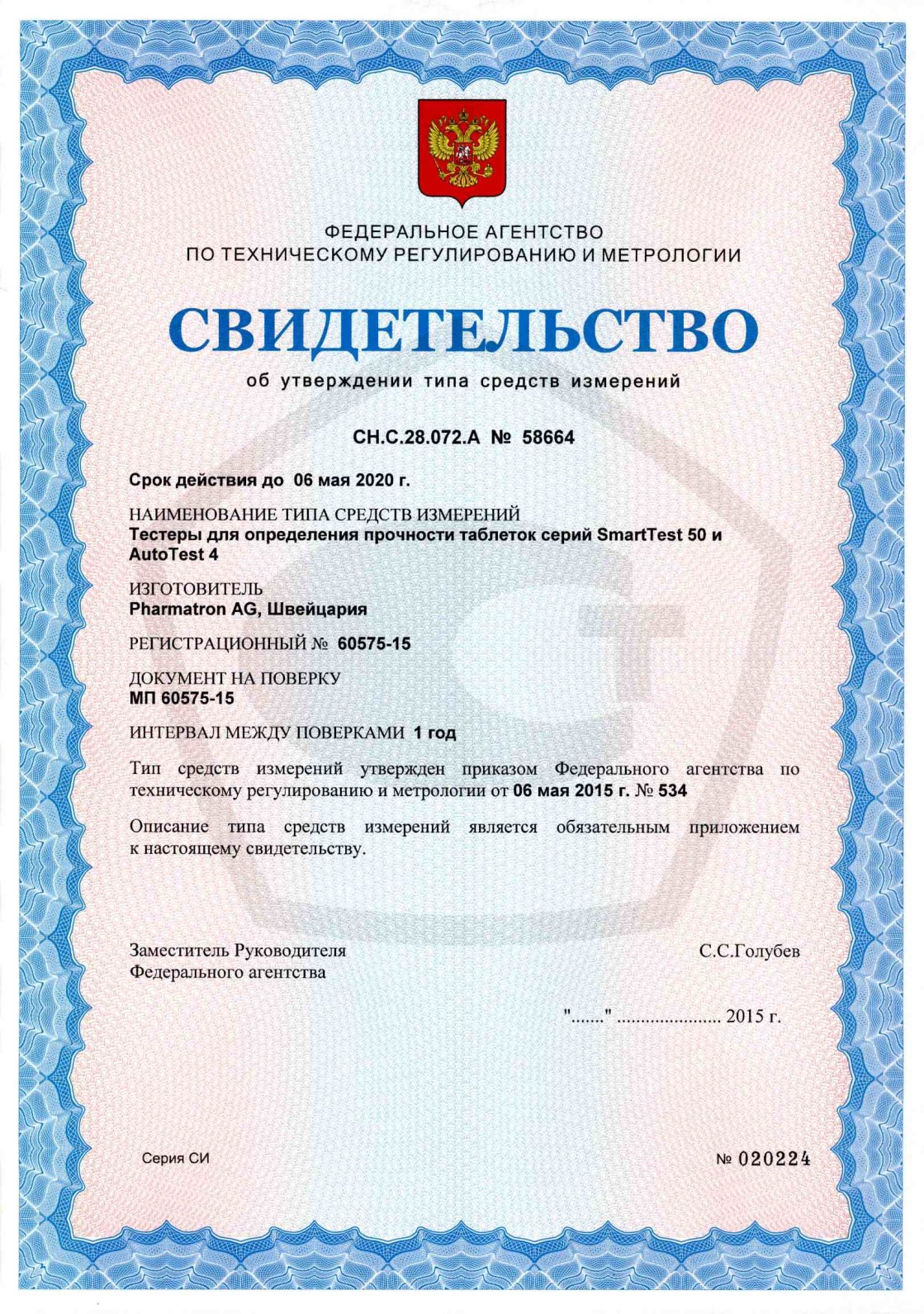

Приложение к свидетельству № 58664
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры для определения прочности таблеток серий SmartTest 50 и AutoTest 4
Назначение средства измерений
Тестеры для определения усилия излома (прочности) таблеток серии SmartTest 50 и
AutoTest 4 (далее - тестеры) предназначены для измерения массы, толщины, диаметра, и
усилия излома (прочности) таблеток различной формы.
Описание средства измерений
Тестерыпредставляютtrialизмерительнуюустановку,состоящуюиз
весоизмерительной ячейки, измерителей линейных размеров толщины и диаметра, и
динамометрического элемента, оснащенного тензорезисторным датчиком для измерения
усилия излома (прочности) таблеток.
Тестеры SmartTest 50 имеют две модификации WTDH и TDH. Таблетки помещаются в
карусельоператором,всепоследующиеизмерениявыполняютсяавтоматически.В
модификации TDH отсутствует функция определения массы таблеток. Фотография общего
вида тестеров SmartTest 50 представлена на рисунке 1.
Тестеры AutoTest 4 имеют 6 модификаций Standard, SC, RC, HC, B, L. Секционное
загрузочное устройство производит одновременную загрузку до 12 таблеток, затем измерения
выполняются автоматически, включая формирование отчёта об измерениях. Модификации
различаются системой транспортировки таблеток. Фотография общего вида тестеров AutoTest 4
представлена на рисунке 2.
Тестерыукомплектованывстроеннымпрограммнымобеспечением.Команды
интерфейса связи инициируют функции или изменение необходимых данных. Пользователи
могут видеть контекст их текущей операции в любое время. Тестеры имеют возможность
подключения к персональному компьютеру и (или) сетевому принтеру через Ethernet LAN
(TCP/IP). Результаты измерений отображаются на графическом сенсорном экране и могут быть
распечатаны на принтере.Тестеравтоматическивычисляеттестовую статистику,
статистические данные также могут отображаться в графическом формате.

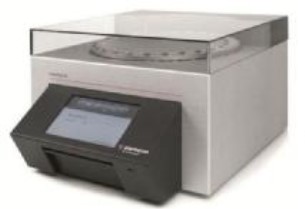

Рисунок 1. Общий вид тестеров серии SmartTest 50
Лист № 2
Всего листов 6
Рисунок 2. Trial вид тестеров серии AutoTest 4
модификация Standart
модификация SC
модификация RC
модификация HC
модификация L
модификация B
Лист № 3
Всего листов 6
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 3. Схема пломбировки от несанкционированного доступа.
Пломбировка осуществляется с помощью самоклеющихся стикеров, нанесённых на
заднюю панель корпуса тестера и ограничивающее возможность доступа к внутренним частям
тестера.
Программное обеспечение
TabStarPro
Easy Touch
не ниже
v01.12
e89d3a77352ee1015fa2eeb2bf07b204
Программное
обеспечение
тестеров для
определение
прочности
таблеток серий
SmartTest 50 и
AutoTest 4
TabStar Pro
не ниже 2.4
95f50a5c023ee0baa2b87b24c777e341
-
Наименование
программного
обеспечения
Идентифи-
кационное
наимено-
вание
програм-
много
обеспечения
Номер
версии
(идентифи-
кационный
номер)
программ-
ного
обеспечения
Цифровой идентификатор
программного обеспечения
Алгоритм
вычисления
цифрового
идентифи-
катора
программ-
ного
обеспечения
Уровень зашиты программного обеспечения «Программное обеспечение тестеров для
определения прочности таблеток серий SmartTest 50 и AutoTest 4» от преднамеренных и
непреднамеренных изменений в соответствии с Р 50.2.077-2014 «Проверка защиты
программного обеспечения и определение ее уровня при испытаниях средств измерений в
целях утверждения типа» соответствует уровню «высокий».
Метрологические и технические характеристики
Серия тестераSmartTest 50AutoTest 4
4
Standard
1
Модификация тестера
Диапазон измерений массы, г
23
WTDH TDH
0,0001 - 50
56789
SC RC HC B L
0,0001 - 100
стикер
Лист № 4
Всего листов 6
±0,03
±0,03
3 – 800
±1
(100 - 240) ± 10 %
±0,2
0 - 15
0 - 25
Пределы допускаемой абсолютной
погрешности измерения массы, мг
Диапазон измерений толщины, мм
Пределы допускаемой абсолютной
погрешности измерения толщины,
мм
Диапазон измерений диаметра, мм
Пределы допускаемой абсолютной
погрешности измерения диаметра,
мм
Диапазон измерений усилия излома
(прочности), Н
Пределы допускаемой абсолютной
погрешности измерения усилия
излома (прочности), Н
Габаритные размеры, мм
Высота395395
Длина260256
Ширина505505
Масса, кг 32 30
438 528 528 438 438 438
587 905 905 1002 632 678
554 594 862 737 542 542
80 100 св. св. св. св.
1151057577
Электропитание от сети переменного
тока частотой от 50 до 60 Гц и
напряжением, В
Условия эксплуатации:
температура, ᵒС
относительная влажность, %
атмосферное давление, кПа
20±5
65±15
100±4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в верхней левой части
типографским способом и на табличку, расположенную на задней панели тестера в виде
наклейки.
Комплектность средства измерений
В стандартный комплект входят следующие компоненты:
Наименование
1
Тестер
Рычаг SmartCal (для SmartTest 50)
Кабель питания тестера
Руководство по эксплуатации
Методика поверки
Количество, шт.
2
1
1
1
1
1
Поверка
осуществляется по документу МП 60575-15 «Тестеры для определения прочности таблеток
серий SmartTest 50 и AutoTest 4. Методика поверки», утвержденному ГЦИ СИ ФБУ
«Ивановский ЦСМ» 15.09.2014 г.
Лист № 5
Всего листов 6
При поверке используются следующие основные средства поверки.
п/п
набор № 3, 10
от 0,1 до 0,29 мм
№Наименование средства измеренийМетрологические характеристики
Диапазон измерений
3
12
1 Набор гирь
от 1 мг до 100 г
2Набор гирь
от 1 до 10 кг
3Гири
20 кг
Погрешность,
класс точности
4
Е
1
по
ГОСТ OIML R 111-1-2009
М1 по
ГОСТ OIML R 111-1-2009
М1 по
ГОСТ OIML R 111-1-2009
до 0,5 кН
ПГ ±0,24 %
4Динамометр электронный на сжатие
5Меры длины концевые
плоскопараллельные
от 0,5 до 100 мм
КТ3 по ГОСТ 9038-90
Сведения о методиках (методах) измерений
В соответствии с документами: «Тестеры для определения прочности таблеток серии
SmartTest 50. Руководство по эксплуатации», Тестеры для определения прочности таблеток
серии AutoTest 4. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тестерам для
определения прочности таблеток серий SmartTest 50 и AutoTest 4
Технические условия фирмы изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Изготовитель
Pharmatron AG, Швейцария.
Uttigenstrasse 28, CH-3600 Thun, Switzerland
Тел./факс: +41(0) 33 227 50 00 / +41 (0)33 227 50 01
E-mail: info@ Pharmatron.ch
Лист № 6
Всего листов 6
Заявитель
ООО «Маркет Гейт»,
124460, г. Москва, г. Зеленоград, корп. 1205, н. п. 1,
Тел.: +7 (495)540-48-02
E-mail:
,
,
,
,
,
Испытательный центр
ГЦИ СИ ФБУ "Ивановский ЦСМ",
153000, г. Иваново, ул. Почтовая, д. 31/42,
тел.: (4932) 32-84-85, факс: (4932) 41-60-79,
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ивановский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30072-11 от 25.03.2011 г
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
» _____________2015 г.
