Преобразователи давления измерительные Sitrans P500, ГРСИ 60550-15

Смотреть ГРСИ
60549-15

Номер госреестра:

60550-15

Наименование СИ:

Преобразователи давления измерительные

Обозначение типа:

Sitrans P500

Производитель:

Фирма "Siemens Production Automatisation SAS", Франция

Межповерочный интервал:

3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

18.03.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 58636

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные Sitrans P500

Назначение средства измерений.

Преобразователи давления измерительные Sitrans P500 (далее – преобразователи)

предназначены для непрерывного измерения значений разности давлений, а так же других

функционально связанных с давлением физических величин путем преобразования этих зна-

чений в унифицированный аналоговый или цифровой выходной сигнал постоянного тока или

напряжения.

Описание средства измерений

Принцип действия преобразователей давления измерительных Sitrans P500 основан на

преобразовании пьезорезистивным первичным преобразователем измеряемой разности давле-

ний в электрический сигнал низкого уровня с последующим преобразованием его в унифици-

рованный токовый выходной сигнал или в цифровой сигнал по HART протоколу.

Преобразователь имеет внутреннюю кремниевую мембрану, на которую установлены

пьезорезисторы, которые соединены в чувствительный к давлению мост Уитстона. Внешние

технологические мембраны гидравлически соединены с кремниевой мембраной с помощью

соответствующего жидкостного заполнения. Когда преобразователь подключен к источнику

питания и на технологические мембраны действует давление, кремниевая мембрана отклоня-

ется пропорционально разности (перепаду) давления, в результате чего электрический вы-

ходной сигнал пропорционально изменяется.

Преобразователи снабжены датчиком рабочего статического давления, температуры

электроники и измерительной ячейки. В целях диагностики, в датчике доступны для исполь-

зования четыре пары указателей мин/макс значения, расположенных в порядке убывания. Па-

ры указателей мин/макс значения используются для контроля четырех переменных измерен-

ных значений: давления, статического давления, температуры датчика и температуры элек-

троники при отрицательных и положительных пиковых значениях. Указатели мин/макс зна-

чения позволяют регистрировать долгосрочные максимальные и минимальные пиковые зна-

чения измеренных величин, а также их частоту.

Преобразователи являются перенастраиваемыми и могут быть настроены на любое

значение в диапазоне, указанном в таблице 2. При этом пределы допускаемой основной по-

грешности зависит от соотношения r

max

, где:

настр

max

= максимальный диапазон, на который может быть настроен преобразователь,

наст

– конкретный диапазон, на который настроен преобразователь

- коэффициент перестройки

Выходной ток может быть настроен на квадратичную зависимость от выходного дав-

ления, при этом погрешность измерений давления определяется по формуле, приведенной в

паспорте или технической документации.

Преобразователи могут выпускаться в двух модификациях – фланцевые преобразова-

тели и преобразователи с открытой диафрагмой.

Преобразователи давления измерительные Sitrans P500 могут выпускаться во взрыво-

защищённом исполнении. На приборы оформлены сертификат взрывозащиты № POCC

FR.HO06.B00746 от 31.01.2013

Лист № 2

Всего листов 4

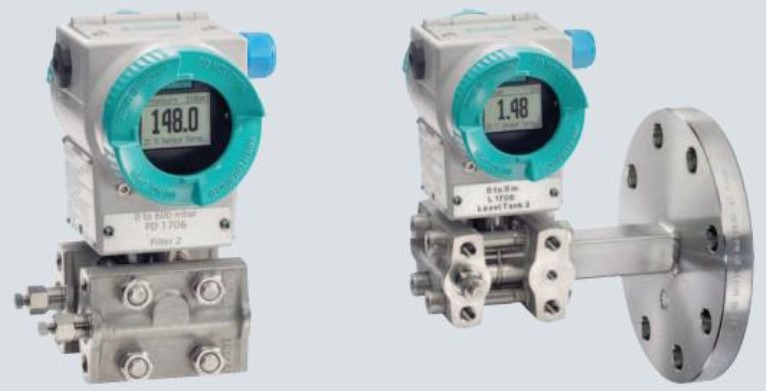

Рис. 1. Общий вид преобразователей давления измерительных Sitrans P500

Наименование

программного

обеспечения

Идентифика-

ционное на-

именование

программного

обеспечения

Цифровой идентифи-

катор программного

обеспечения (кон-

трольная сумма ис-

полняемого кода)

P500SW

7MF5

FW 35.01.00

Не используется

----------

Программное обеспечение

На преобразователях давления измерительных Sitrans P500 установлено программное обеспе-

чение, идентификационные данные которого приведены в таблице 1.

Таблица 1

Номер версии

(идентифика-

ционный но-

мер) про-

граммного

обеспечения

Алгоритм вы-

числения циф-

рового иденти-

фикатора про-

граммного обес-

печения

Программное обеспечение неизменяемое и не считываемое.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений «С» по МИ 3286-2010.

±0,03, при

≤ 10

±(0,003*

), при

> 10

от 4 до 20

от 0 до 32000 (от 0 до 3,2)

от 0 до 160 (от 0 до 16)

Метрологические и технические характеристики

Таблица 2

Диапазон измерений диффе-

ренциального давления, мбар

(MПа)

Диапазон измерений статиче-

trial давления , бар (МПа)

Пределы допускаемой основ-

ной погрешности, % от диапа-

зона измерений

Информативный параметр ана-

логового выходного сигнала,

мА

Информативный параметр

цифрового выходного сигнала

Диапазон температур окру-

жающего воздуха, °С

Протокол HART

от минус 40 до 85

Лист № 3

Всего листов 4

Пределы допускаемой дополнитель-

ной погрешности от воздействия из-

менения температуры окружающей

среды, %/28 °C

Для датчиков дифференциального давления и расхода

≤0.01 *

+ 0,035

(для диапазонов: от 0 до 250 мбар и от 0 до 1250 мбар)

≤0.006*

+ 0,03

(для диапазонов: от 0 до 6250 мбар и от 0 до 32 бар)

Для датчиков измерения уровня

≤ (0.025 *

+ 0.014)

Для диапазона 250 mbar

≤ (0.006 *

+ 0.03) %

Для диапазонов 1250 mbar, 6250 mbar

3,3;

Масса, не более, кг

(от 9,8 до 11,8 – для модификаций с фланцевой диафрагмой)

Габаритные размеры (без фланца),

длина×диаметр×высота не более, мм139×87×259

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на

прибор наносится наклейка или гравировка с изображением знака утверждения типа.

Комплектность средства измерений

В комплект поставки входит:

1. Преобразователь давления измерительный Sitrans P500

2. Паспорт;

3 Принадлежности и опции по заказу.

4. Методика поверки

Поверка

осуществляется по документу МП 60550-15 «Преобразователи давления измерительные Si-

trans P500. Методика поверки», утвержденной ФГУП ВНИИМС 30.06.2014 г.

Перечень основного оборудования, необходимого для поверки:

-Грузопоршневой манометр МП-2,5, 1 разряда

-Задатчики давления Воздух-1600 и Воздух-2,5

-Грузопоршневой манометр МП-600 1 разряда

-Вольтметр образцовый кл. точн. не ниже 0,01

-Магазин сопротивлений кл. точн. не ниже 0,01

Сведения о методиках (методах) измерений

представлены в паспортах на приборы.

Нормативные и технические документы, устанавливающие требования к преобразова-

телям давления измерительным Sitrans P500.

1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими

аналоговыми выходными сигналами ГСП. Общие технические условия».

2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных

преобразователей».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Осуществление производственного контроля над соблюдением установленных законо-

дательством Российской Федерации требований промышленной безопасности к эксплуатации

опасных производственных объектов.

Лист № 4

Всего листов 4

Изготовитель

Siemens Production Automatisation S.A.S.,

1 Chemin de la Sandlach F-67506 Haguenau Cedex, France / Франция

9 boulevard Finot

93527 Saint-Denis Cedex 2

Téléphone : 01 49 22 31 00

Télécopieur : 01 49 22 34 13

Заявитель

ООО "Сименс"

Юридический и Почтовый адрес: 115084, г. Москва, ул. Большая Татарская, д. 9.

Тел: (495) 737-10-00, (495) 737-10-10

E-mail:

info.ru@siemens.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-

ний в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«____» ____________2015 г.
