ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы углеводородов в воде промышленные Teledyne модели 6600,
6650, 6700
Назначение средства измерений
Анализаторы углеводородов в воде промышленные Teledyne модели 6600, 6650,
6700 (далее – анализаторы) предназначены для непрерывного автоматического измерения
массовой концентрации нефти и нефтепродуктов (модели 6600, 6650), общего содержания
углеводородов в пересчете на органический углерод (TOC), а также химического
потребления кислорода (ХПК) (для модели 6700), в оборотной воде, паровом конденсате и
сточных водах промышленных установок в соответствии с аттестованными и
стандартными методиками выполнения измерений.
Описание средства измерений
Анализаторы углеводородов в воде промышленные Teledyne модели 6600, 6650,
6700 представляют собой промышленные стационарные автоматические приборы
непрерывного действия.
Используемый принцип измерения анализаторов модели 6600 – фотометрический,
основанный на способности измеряемых компонентов поглощать электромагнитное
излучение определеннойдлины волны. Анализаторы модели6600 состоят из
термостабилизированной ячейки, источника излучения, системы оптических фильтров,
приемника излучения и блока электроники. На дисплей электронного блока выводится
текущая информация, в т. ч. концентрация компонента, результаты градуировки,
результаты самотестирования, сигналы предупреждения и тревоги.
Используемый принцип измерений в анализаторах модели 6650 основан на
способностинефтепродуктовфлуоресцироватьпривозбуждениисветом
ультрафиолетового (УФ) диапазона. Анализаторы модели 6650 состоят из источника
излучения, оптического зонда, приемника излучения, системы оптических фильтров и
блока электроники. На дисплей электронного блока выводится текущая информация, в т.
ч. концентрация компонента, результаты градуировки, результаты самотестирования,
сигналы предупреждения и тревоги.
Принципизмеренияанализаторовмодели6700заключаетсявокислении
органических соединений до диоксида углерода с последующим детектированием с
помощью ИК датчика. Отдельно определяют содержание углерода в неорганических
соединениях, общее содержание углерода и химическое потребление кислорода. Затем, по
разности результатов измерений, определяют содержание общего органического углерода.
Анализаторы модели 6700состоят из системы испарения диоксида углерода,
измерительного блока и блока обработки данных.
На лицевой панели анализаторов расположены:
- дисплей, на котором отображаются результаты изменений;
- клавиши управления.
Анализатор имеет выходные сигналы:
- показания дисплея;
- унифицированные аналоговые выходы по току (4-20) мА и (или) по напряжению
(0-1) В;
- цифровой выход RS-232, RS-485, Ethernet.
Анализаторы модели 6700 градуируют по общему содержанию органического
углерода (ТОС) или химическому потреблению кислорода (ХПК), при этом на дисплее
отображаются оба параметра. Вспомогательный параметр вычисляется путем умножения
полученного значения параметра (ТОС или ХПК) на установленный для анализируемого
продукта коэффициент.
Лист № 2
Всего листов 5
Анализаторы модели 6600, 6650, 6700 могут быть выполнены во взрывозащищенном
исполнении с маркировкой взрывозащиты 1ExpxIICT6.

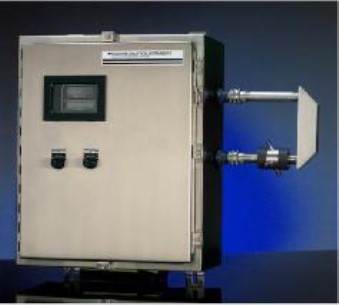

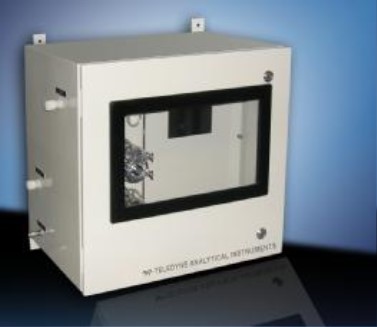

Рис. 1. Общий вид анализаторов модели 6600.Рис. 2. Общий вид анализаторов
модели 6650.
Рис. 3. Общий вид анализаторов модели 6700
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
НаименованиеИдентифика-Номер версииЦифровойАлгоритм
программного ционное (идентифика- идентификатор вычисления
обеспечения наименованиеционныйпрограммногоцифрового
программного номер) обеспечения идентификатора
обеспеченияпрограммного (контрольная суммапрограммного
обеспеченияисполняемого кода) обеспечения
TAI OSнедоступноне ниже 1.03недоступно
Уровень защиты по МИ 3286-2010 – «A». Не требуется специальных средств
защиты, исключающих возможность несанкционированной модификации, обновления
(загрузки), удаления и иных преднамеренных изменений метрологически значимой
встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения анализаторов учтено при нормировании
метрологических характеристик.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Анализируемый
параметр
Диапазон измерений,Диапазон показаний,
мг/дм
3
мг/дм
3
Предел
допускаемого
абсолютного
СКО случайной
составляющей
погрешности,
мг/дм
3
6600, 6650
от 1 до 10от 0 до 10
от 10 до 100от 0 до 100
от 100 до 1000от 0 до 1000
от 1000 до 10 000от 0 до 10 000
1
10
100
1000
Массовая
концентрация
углеводородов в воде
(при анализе
содержания нефти в
воде)
Массовая
концентрация
углеводородов в воде
(при анализе
содержания
нефтепродуктов воде)
от 1 до 10от 0 до 10
от 10 до 100от 0 до 100
от 100 до 1000от 0 до 1000
от 1000 до 10 000от 0 до 10 000
1
10
100
1000
6700
от 1 до 10от 0 до 10
от 10 до 100от 0 до 100
от 100 до 1000от 0 до 1000
от 1000 до 10 000от 0 до 10 000
1
10
100
1000
Массовая
концентрация
углеводородов в воде в
пересчете на общий
органический углерод
Химическое
потребление кислорода
от 10 до 100от 0 до 100
от 100 до 1000от 0 до 1000
от 1000 до 10 000от 0 до 10 000
от 0 до 100 000
10
100
1000
Время прогрева анализаторов модели 6700, 6600 мин, не более60
Время прогрева анализаторов модели 6650, мин, не более15
Время установления показаний T
0,9
, с, не более:
модели 66505
модели 6600 10
модели 6700 600
Потребляемая мощность, габаритные размеры и масса анализаторов приведены в
таблице 2.
Таблица 2
МодельПараметры питанияПотребляемаяГабаритныеМасса,
газоанализатора мощностьразмеры, не болеене более
100 Вт508 х 609 х 318 мм300 кг
6650110 - 220 В, 50 Гц /
24 В пост. ток
6700 110 - 220 В, 50 Гц
6600 110 - 220 В, 50 Гц
500 Вт508 x 508 x 381 мм30 кг
200 Вт508 х 609 х 318 мм 170 кг
Лист № 4
Всего листов 5
Условия эксплуатации:
- температура окружающей среды,
o
C
- относительная влажность
от 0 до плюс 50
не более 90 % (без
конденсации влаги)
титульный лист руководства по
Знак утверждения типа
наносится на анализаторы способом наклейки и
эксплуатации типографским способом.
Комплектность средства измерений
Анализатор углеводородов в воде промышленные Teledyne
модели 6600, 6650 или 6700 – 1 экз.;
Комплект ЗИП – 1 компл.;
Руководство по эксплуатации – 1 экз.;
Методика поверки –1 экз.
Поверка
осуществляется по документу МП 60515-15 "Инструкция. Анализаторы углеводородов в
водепромышленныеTeledyneмодели6600,6650,6700.Методикаповерки",
разработанному и утвержденному ФГУП "ВНИИМС" "27" февраля 2015 г. и входящему в
комплект поставки
Основные средства поверки:
– ГСО 7425-97 бихроматной окисляемости воды (химического потребления
кислорода);
– ГСО 2216-81 калий фталевокислый кислый;
– ГСО 7486-98, 8700-2005, 9273-2008 состава нефти;
– Дизельное топливо по ГОСТ Р 52368-2005.
Сведения и методиках (методах) измерений
приведены в руководстве по эксплуатации на анализаторы углеводородов в воде
промышленные Teledyne модели 6600, 6650, 6700.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам модели 6600, 6650, 6700
Техническая документация фирмы–изготовителя "Teledyne Analytical Instruments", США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
– вне сферы государственного регулирования.
Изготовитель
Фирма "Teledyne Analytical Instruments", США.
Адрес: 16830 Chestnut street, City of Industry, California 91748, USA.
Тел.: +1 626 934 1500, факс +1 626 934 1651
Адрес в Интернет: http://www. teledyne-ai.com
Заявитель
Общество с ограниченной ответственностью "Пи Эм Ай Системс" (ООО "Пи Эм Ай
Системс"), г.Москва.
Адрес: 129075, г.Москва, Мурманский проезд, д.14 корп.1
Тел.: +7 (495) 649 63 02, факс +7 (495) 649 63 02
Адрес в Интернет:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п."_____" ____________ 2015 г.
