Номер госреестра:
60511-15
Наименование СИ:
Весы контрольные
Обозначение типа:
ILERCHECK
Производитель:
Фирма "Tecnicas Mecanicas Ilerdenses S. L. (TMI)", Испания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 214029, 214030
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы контрольные ILERCHECK
Назначение средства измерений
Весы контрольные ILERCHECK предназначены для измерения массы фасованных
товаров в автоматическом режиме.
Описание средства измерений
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), интегри-
рованного в линию грузовых конвейеров для перемещения взвешиваемых грузов на ГПУ и
последующей траспортировки, а также блока управления и устройства коммутации. ГПУ ус-
тановлено на опорной металлической раме и в себя включает ленточный транспортер, опи-
рающийся на четыре весоизмерительных тензорезисторных датчика FX-1, Sensocar S.A., Ис-
пания. Блок управления оснащен электронным весоизмерительным прибором (далее - при-
бором) в состав которого входит измерительный преобразователь LDU 78.1 version 3, Hauch
& Bach ApS, Дания и сенсорный дисплей (экран оператора), для осуществления управления
весами.
Принцип действия весов контрольных ILERCHECK (далее весов ILERCHECK) ос-
новывается на преобразовании деформации упругих элементов датчиков весоизмерительных
тензорезисторных (далее датчиков), возникающей под действием силы тяжести установлен-
ного на ГПУ при взвешивании в статики или прохождении по ГПУ при взвешивании в дви-
жении товара, в аналоговый электрический сигнал, соответствующей массе данного товара.
В блоке управления производится обработка полученного измерительного и отображение ре-
зультата взвешивания на экране оператора.
Блок управления имеет функцию установки пороговых значений диапазона взвеши-
вания товара, при отклонении от которых происходит сигнализация оператору, вплоть до ус-
тановки конвейера.

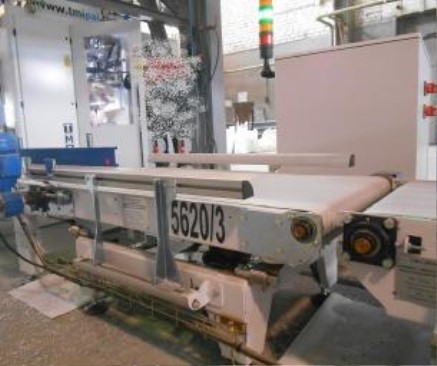

Внешний вид весов контрольных ILERCHECK показан на рисунке 1.
Рис. 1 Внешний вид весов контрольных ILERCHECK.
Лист № 2
Всего листов 5
Маркировка весов выполнена в виде таблички, закрепленной на блоке управления,
на которой нанесены следующие данные:
- знак утверждения типа;
- идентификационный знак изготовителя;
- серийный номер и обозначение типа;
- напряжение питания: 380 В;
- частота питания: 50 Гц;
- рабочий диапазон температур;
- знак утверждения типа;
- поверочное деление
- действительная цена деления шкалы
- максимальная нагрузка
- минимальная нагрузка
Так же дублирующая табличка закреплена на раме ГПУ.
Программное обеспечение
Программное обеспечение (ПО) устройства является встроенным, используется в
стационарной (закрепленной) аппаратной части весоизмерительного прибора.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или
с помощью других средств после принятия защитных мер.
Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается
невозможностью изменения ПО без применения специализированного оборудования произ-
водителя.
Изменение ПО через интерфейс пользователя невозможен.
Для входа в меню калибровки, оператору необходимо ввести пароль. После сохра-
нения калибровочных настроек, в информационном окне ПО значение параметра «код дос-
тупа разделенный» увеличивается на 1 (счетчик изменений).
Идентификационные данные ПО (таблица 1) отображаются в соответствующем ме-
ню весоизмерительного прибора.
Таблица 1. Идентификационные данные ПО, отображаемые на экране оператора.
Идентификационные данные (признаки) Значение
Идентификационное наименование ПОCHECKWEIGHER
Номер версии (идентификационный номер) ПО 1.00 2.00
Контрольная сумма 070У С791 0128
Другие идентификационные данные:
- код доступа разделенный (количество калибровок)*ХХХХ
- идентификационный номер тензодатчика 7813
- версия аппаратно-программного обеспечения 0256
*Переменный параметр, увеличивается на одно значение после каждого сохранения
параметров калибровки.
ПО имеет уровень защиты от преднамеренных и непреднамеренных изменений в со-
ответствии с Р 50.2.077-2014 «средний».
Метрологические и технические характеристики
Максимальная нагрузка (Max), кг .................................................................................................50;
Минимальная нагрузка (Min), кг..................................................................................................0,2;
Поверочное деление (e), кг..........................................................................................................0,01;
Действительная цена деления шкалы (d), кг .............................................................................0,01;
Число поверочных делений (n), ................................................................................................5000;
Пределы допускаемой средней (систематической) погрешности для любой нагрузки
нетто, большей или равной минимальной нагрузке Min и меньшей или равной максимальной
нагрузке Max при автоматической работе приведены в таблице 2.
Лист № 3
Всего листов 5
Нагрузка m, выраженная в
поверочных делениях е
Таблица 2.
Min
< m ≤
500
500
< m ≤
2000
2000
< m ≤
Max
Пределы допускаемой средней
погрешности
Первичная поверкаВ эксплуатации
± 0,5 e ± 1 e
± 1 e ± 2 e
± 1,5 e ± 3 e
Предел допускаемого стандартного отклонения погрешности (случайная погреш-
ность) приведен в таблице 3.
Таблица 3.
Предел допускаемого стандартного отклонения (в процен-
Значение массы нагрузки m, г
тах от m или в граммах)
Первичная поверкаВ эксплуатации
Min < m ≤ 3000,48 г 0,6 г
300 < m ≤ 5000,16 %0,2 %
500 < m ≤ 10000,8 г1,0 г
1000 < m ≤ 100000,08 %0,1 %
10000 < m ≤ 150008 г10 г
15000 < m0,053 %0,067 %
погрешности
Пределы допускаемой погрешности для любой нагрузки равной или большей чем
Min и равной или меньшей чем Max в неавтоматическом (статическом) режиме работы при-
ведены в таблице 4.
Таблица 4.
Нагрузка m, выраженная в
Пределы допускаемой средней
поверочных делениях е
Первичная поверкаВ эксплуатации
Min
< m ≤
500 ± 0,5 e ± 1 e
500
< m ≤
2000 ± 1 e ± 2 e
2000е
< m
± 1,5 e ± 3 e
Диапазон рабочих температур, °С..............................................................................от +5 до +35.
Параметры электропитания:
- напряжение питания, В............................................................................ от 323 до 418;
- частота питающей сети, Гц...........................................................................от 49 до 51.
Потребляемая мощность, В·А, не более.................................................................................. 500.
Габаритные размеры ГПУ (длина×ширина×высота), мм, не более....................1175×844×713.
Масса, кг, не более..................................................................................................................... 180.
Удаленность индикатора от грузоприемного устройства, м, не более..................................... 4.
Вероятность безотказной работы за 2000 часов, %............................................................... 0,92.
Средний срок службы, лет, не менее.......................................................................................... 10.
Метрологическиххарактеристикивесовприведенысучетомположений
ГОСТ Р 54796-2011.
Знак утверждения типа
Знак утверждения типа наносится методом гравировки на маркировочную табличку,
закрепленную на боковой стенке блока управления и на корпусе ГПУ, а также на титульный
лист эксплуатационной документации методом типографской печати.
Лист № 4
Всего листов 5
Количество
Комплектность средства измерений
Наименование
Весы контрольные ILERCHECK
«Весы контрольные ILERCHECK. Руководство по эксплуатации»
«Весы контрольные ILERCHECK. Паспорт»
«Весы контрольные ILERCHECK. Методика поверки»
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляетсяв соответствии с документом МП 60511-15«Весы контрольные
ILERCHECK. Методика поверки», утвержденным ФБУ «Ростовский ЦСМ» «12» февраля
2015 г.
Основные средства поверки:
- гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, обеспечивающие
измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допус-
каемого отклонения среднего значения погрешности весов.
Сведения о методиках (методах) измерений
Описание метода прямых измерений содержится в документе «Весы контрольные
ILERCHECK. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам кон-
трольным ILERCHECK
1. «Весы контрольные ILERCHECK. Паспорт».
2. «Весы контрольные ILERCHECK. Руководство по эксплуатации».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- выполнение работ по оценке соответствия продукции и иных объектов обязатель-
ным требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Изготовитель
TÉCNICAS MECÁNICAS ILERDENSES S. L. (TMI), Испания.
Tel. +34 973 25 70 98
E-mail:
Web:
Заявитель
Закрытое акционерное общество «Мирный атом» (ЗАО «Мирный атом»), г. Москва.
Адрес: 105005 г. Москва наб. Академика Туполева д.15 кор.5.
Тел.:(495)663-22-50;факс: (495)663-22-50.
E-mail:
Web:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стан-
дартизации, метрологии и испытаний в Ростовский области» (ФБУ «Ростовский ЦСМ»).
Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58.
Тел.:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88.
E-mail:
,
.
Web:
Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30042-13 от 11.12.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«______»___________2015 г.
