Измерители скорости радиолокационные многоцелевые с фотофиксацией СКАТ, ГРСИ 60496-15
Номер госреестра:
60496-15
Наименование СИ:
Измерители скорости радиолокационные многоцелевые с фотофиксацией
Обозначение типа:
СКАТ
Производитель:
ООО "ОЛЬВИЯ", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58578/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители скорости радиолокационные многоцелевые с фотофиксацией «СКАТ»
Назначение средства измерений
Измерители скорости радиолокационные многоцелевые с фотофиксацией «СКАТ»
(далее по тексту - ИС) предназначены для автоматической фотофиксации транспортных средств
(далее по тексту - ТС), с синхронным измерением: времени фотографирования, скорости
движения и местоположения ТС на контролируемом участке дороги.
Описание средства измерений
Принцип действия ИС основан на измерении скорости движения ТС по разности частот
между излученным ИС радиолокационным сигналом и сигналом, отраженным от движущихся
транспортных средств (эффект Доплера).
Измерение местоположения ТС на контролируемом участке дороги основано на
измерении расстояния до ТС по разности фаз между сигналами на различных несущих
частотах, измерении угла между нормалью к излучающей поверхности ИС и направлением на
ТС (далее - угол на ТС) по разности фаз между сигналами, принятыми пространственно
разнесенными антеннами, и измерении дистанции до ТС (расстояния в плоскости дороги от
места установки ИС до ТС вдоль направления движения) с учетом высоты установки ИС.
Измерение времени фотографирования ТС основано на значении национальной шкалы
координированного времени UTC (SU), полученном от встроенного в ИС приемника
глобальной навигационной спутниковой системы ГЛОНАСС/GPS (с разрядностью до секунды)
и измерении интервала времени между фронтом секундного импульса PPS и моментом времени
фотографирования ТС. Для измерения временных интервалов используется счетчик импульсов
внутреннего таймера ИС, запуск счета которого синхронизирован с фронтом секундного
импульса PPS.
ИС предназначен для установки:
- сбоку от контролируемого участка дороги на расстоянии от 1 до 5 м от края первой
контролируемой полосы движения, на высоте от 0,5 до 10 м;
- сверху над контролируемым участком дороги, над любой из контролируемых полос
движения, либо сбоку от них, на расстоянии до 5 м от края ближайшей полосы движения, на
высоте от 6 до 10 м.
Горизонтальный угол к направлению движения транспорта не более 25° и вертикальный
угол не более 20°.
Размеры контролируемого участка дороги (далее по тексту - зона контроля) зависят от
параметров установки ИС (высота над дорожным полотном, углы к направлению движения ТС,
расстояния до полосы движения ТС) и соответствуют следующему диапазону значений:
- длина зоны контроля, вдоль направления движения ТС, от 10 до 40 м;
- ширина зоны контроля, поперек направления движения ТС, от 9 до 14 м.
Конструктивно ИС выполнен в едином влагозащищенном и ударопрочном корпусе с
элементами крепления и содержит радиолокационный модуль, видеокамеру, вычислитель с
энергонезависимым накопителем данных, инфракрасный прожектор, приемник глобальной
спутниковой системы ГЛОНАСС/GPS, плату интерфейсов, плату питания и систему обогрева.
На корпусе ИС установлена шильда, содержащая наименование и серийный номер ИС,
торговую марку изготовителя и знак утверждения типа средства измерений. ИС защищен от
несанкционированного вскрытия специальными пломбами, разрушающимися при попытке
удаления.
Лист № 2
Всего листов 6
ИС с комплектом дополнительного оборудования совместно образуют передвижной
или стационарный многоцелевой комплекс автоматической фотофиксации нарушений правил
дорожного движения (далее по тексту - ПДД).
Общий алгоритм работы ИС заключается в следующем: после въезда ТС в зону
контроля ИС непрерывно производит измерение его скорости и местоположения до момента
выезда ТС из зоны контроля. Синхронно с измерениями производится фотографирование зоны
контроля. Вычислитель ИС по результатам измерений определяет положение ТС на фотографиях,
автоматически формирует общую фотографию зоны контроля и кадр с изображением ТС
крупным планом (кадр фотофиксации), и далее сохраняет в энергонезависимом накопителе
данных фотографии и результаты измерений в виде цифровых файлов, защищенных от
модификации цифровой подписью. Результат работы ИС представляет собой кадр фотофиксации
с графической подписью. В графической подписи вносятся обязательные данные о результатах
измерений, заводском номере ИС, месте установки ИС, а так может вноситься дополнительная
информация.
Внешний вид и места установки шильды и пломб ИС показаны на рисунках 1 и 2

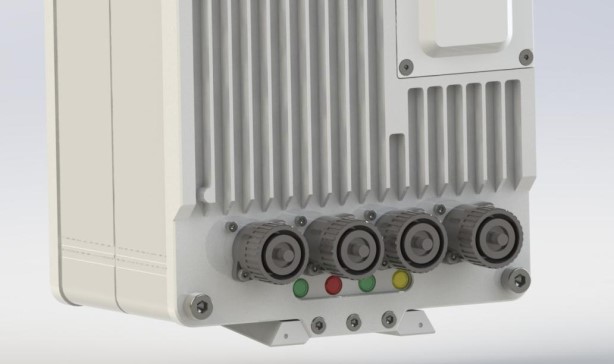

Рисунок 1 - Внешний вид и места установки пломб на ИС
Места
установки
пломб
Лист № 3
Всего листов 6

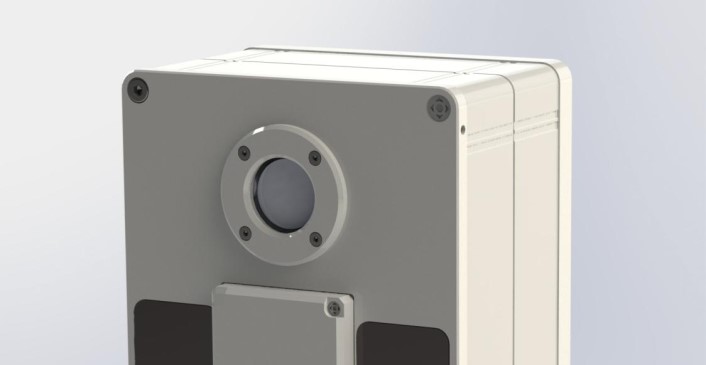

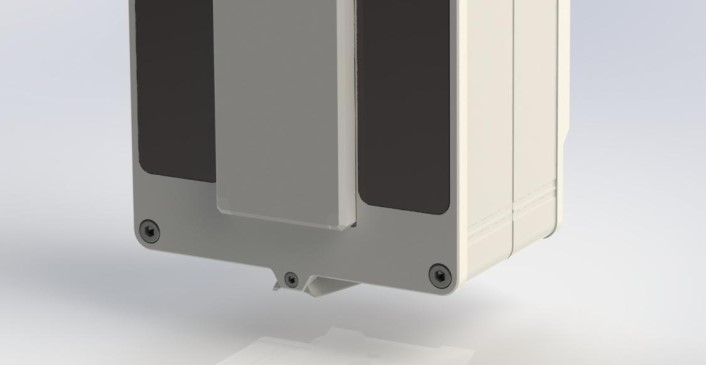

Рисунок 2 - Внешний вид и места установки шильды и пломбы на ИС
Программное обеспечение
Программное обеспечение (ПО) «СКАТ» предназначено для управления режимами работы
ИС и отображения результатов его работы. В состав ПО «СКАТ» входит метрологически
значимая часть ПО «СКАТ-М», отвечающая за метрологические характеристики ИС. В состав
функций, выполняемых встроенным метрологически значимым ПО ИС, входят:
- вычисление скорости движения ТС;
- вычисление расстояния и угла на ТС;
- вычисление дистанции до ТС;
- вычисление времени;
- сохранение настроек радиолокационного модуля.
Идентификационные данные (признаки) метрологически значимой части ПО «СКАТ-М»
приведены в таблице 1.
Значение
sazanDSPS
1.02
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
(контрольная сумма исполняемого кода)
Алгоритм вычисления идентификатора ПО
FA52DB4E
CRC32
Место установкиШильда
пломбы
Лист № 4
Всего листов 6
Реализованные методы защиты встроенного в ИС ПО:
- защита встроенного ПО от случайных и преднамеренных изменений реализована путем
проверки контрольной суммы встроенного ПО при запуске;
- защита встроенного ПО от случайных и преднамеренных изменений реализована с
помощью специализированного формата данных, не дающего возможности несанкционированного
изменения;
- защита интерфейсов связи между ИС и внешними устройствами в виде фильтрации
по идентификатору (пароль и логин).
Уровень защиты ПО ИС от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с документом «Рекомендации по метрологии Р 50.2.077-2014».
Метрологические и технические характеристики
представлены в таблице 2.
Таблица 2
Наименование характеристики
Значение
характеристики
24,15±0,1
от 5 до 250
±2
от 5 до 50
±1
±20°
±2°
от 3 до 48
±1,25
±10
±10
12
+4
-1,5
100
Рабочая частота излучения ИС, ГГц
Диапазон измерений скорости движения ТС, км/ч
Пределы допускаемой абсолютной погрешности измерений
скорости движения ТС, км/час
Диапазон измерений расстояния от ИС до ТС, м
Пределы допускаемой абсолютной погрешности измерений
расстояния от ИС до ТС, м
Диапазон измерений угла на ТС
Пределы допускаемой абсолютной погрешности измерений угла
на ТС
Диапазон измеряемых горизонтальных проекций расстояния
от ИС до ТС, м
Пределы допускаемой абсолютной погрешности измерений
горизонтальных проекций расстояния от ИС до ТС, м
Отклонение времени ИС от национальной шкалы
координированного времени UTC (SU), не более, мс
Пределы допускаемой абсолютной погрешности определения
географических координат места установки ИС, м
Напряжение питания постоянного тока, В
Мощность потребления при номинальном напряжении питания,
не более, Вт
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 35 °С, %
- атмосферное давление, мм рт. ст.
Средний срок службы, лет
Средняя наработка на отказ
Масса, кг, не более
Габаритные размеры, мм, не более:длина
ширина
высота
от - 40 до + 50
95
от 630 до 800
6
35000
8
210
250
350
Лист № 5
Всего листов 6
Знак утверждения типа
наносится фотохимическим способом на шильду, расположенную на корпусе ИС, а также
типографским или иным способом на титульный лист паспорта БКЮФ.201219.019ПС.
Комплектность средства измерений
приведена в таблице 3.
Обозначение
Количество
БКЮФ.201219.019
БКЮФ.201219.019 ПС
БКЮФ.201219.019 МП
1
1
1
Таблица 3
Наименование
Измеритель скорости радиолокационный
многоцелевой с фотофиксацией «СКАТ»
Паспорт
Методика поверки
Руководство пользователя программным
обеспечением
БКЮФ.201219.019 РП
1
Поверка
осуществляется по документу БКЮФ.201219.019 МП «Измеритель скорости радиолокационный
многоцелевой с фотофиксацией «СКАТ». Методика поверки», утвержденномуФГУП «ВНИИФТРИ»
19 марта 2015 г.
Основные средства поверки:
- имитатор параметров движения транспортных средств «Сапсан 3» (рег. № 51426-12)
пределы допускаемой абсолютной погрешность имитации скорости ±0,03 км/ч;
- аппаратура навигационно-временнаяпотребителейглобальныхнавигационных
спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR (рег. № 52614-13),
предел допускаемой СКО случайной составляющей инструментальной погрешности синхронизации
шкалы времени к UTC(SU) 15 нс, пределы допускаемой инструментальной погрешности
определения координат в плане ±2 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
многоцелевой
с фотофиксацией
«СКАТ».
многоцелевой
с фотофиксацией
«СКАТ».
Сведения о методиках (методах) измерений
«Измеритель скорости радиолокационный
Методика поверки БКЮФ.201219.019МП
«Измеритель скорости радиолокационный
Паспорт БКЮФ.2012019 ПС.
Нормативные и технические документы, устанавливающие требования к измерителям
скорости радиолокационным многоцелевым с фотофиксацией «СКАТ»
ГОСТ Р 50856-96 «Измерители скорости движения транспортных средств радиолокационные.
Общие технические требования. Методы испытаний».
ГОСТ 8.129-2013 ГСИ. «Государственная поверочная схема для средств измерений
времени и частоты».
ГОСТ 12.1.006-84 ССБТ. «Электромагнитные поля радиочастот. Общие требования
безопасности».
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие
технические условия».
«Измеритель скорости радиолокационный многоцелевой с фотофиксацией «СКАТ»
Технические условия БКЮФ.201219.019ТУ.
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «ОЛЬВИЯ» (ООО «ОЛЬВИЯ»)
ИНН 7802595490
Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса д.27, корп. 5 лит. А
Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса д.27, корп. 5 лит. А
Телефон/факс: (812) 326-38-41
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-21
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44386-16 | Измерители температуры поверхности цифровые переносные | ИТ 5-п/п-ЖД | ООО "НПК "РЭЛСИБ", г.Новосибирск | 2 года | Перейти |
| 26729-10 | Измерители-калибраторы | Корунд-ИКМ | ООО "СТЭНЛИ", г.Москва | 1 год | Перейти |
| 83144-21 | Измерители панорамные КСВН и ослабления | Р2-МВМ-75 | Общество с ограниченной ответственностью Научно-Производственный Центр "МитиноПрибор" (ООО НПЦ "МитиноПрибор"), | 1 год | Перейти |
| 27776-04 | Измерители сопротивления изоляции аналоговые | 3132A, 3131А, 3144, 3145, 3146, 3161, 3321,3322, 3323, 3165, 3166, 3111V, 3313, 3314, 3121, 3122, 3123, 3124 | Фирма "Kyoritsu Electrical Instruments Works, Ltd.", Япония | 1 год | Перейти |
| 6044-77 | Измерители панорамные комплексных коэффициентов передачи | Р4-23 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
