Приложение к свидетельству № 58555
об утверждении типа средств измерения
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гигрометры МГ-19
Назначение средства измерений
Гигрометры МГ-19 предназначены для измерений относительной влажности воздуха.
Описание средства измерений
Принцип действия гигрометров МГ-19 (далее – гигрометры) основан на гигроскопических
свойствах обезжиренного человеческого волоса и его способности менять свою длину в
зависимости от изменения относительной влажности воздуха.
Гигрометры состоят из следующих основных частей:
- датчик влажности специально обработанного человеческого волоса;
- рама со шкалой;
- стрелка с осью;
- установочное устройство, служащее для перемещения конца стрелки относительно
шкалы.
Изменение длины волоса передается стрелке, которая, перемещаясь вдоль шкалы,
указывает относительную влажность воздуха в процентах.
Гигрометр является однофункциональным, ремонтируемым изделием в условиях завода-
изготовителя.
Общий вид гигрометров приведен на рисунке 1.

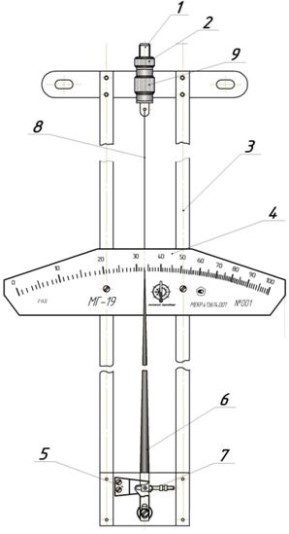

Рисунок 1 – Общий вид гигрометров:
1 – винт регулировочный; 2, 9 – гайка; 3 – рама; 4 – шкала; 5 – кронштейн;
6 – стрелка; 7 – дужка; 8 – волос.
Лист № 2
Всего листов 3
гигрометров приведены в
Значение
от 0 до 100
Метрологические и технические характеристики
Основные метрологические и технические характеристики
таблице 1.
Таблица 1
Наименование характеристики
Диапазон показаний относительной влажности воздуха, %
Диапазон измерений относительной влажности воздуха в рабочих
условиях эксплуатации, %
от 30 до 100
±10
±0,5
1
±6
150
30x160x290
0,25
Пределы допускаемой основной абсолютной погрешности измерения
относительной влажности воздуха, %
Пределы допускаемой дополнительной абсолютной погрешности,
вызванной изменением температуры окружающего воздуха от 20 °С в
диапазоне рабочих температур на каждый 1 °С, %, не более
Цена наименьшего деления шкалы, %
Вариация показаний, %, не более
Время установки показаний, с, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Рабочие условия измерений:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от минус 35 до плюс 45
от 80 до 110
8
Знак утверждения типа
Знак утверждения типа наносится на шкалу гигрометров фотохимическим способом и на
титульные листы паспорта и руководства по эксплуатации типографическим способом.
Комплектность средства измерений
Комплектность гигрометров приведена в таблице 2.
Таблица 2
НаименованиеОбозначение
Гигрометр МГ-19
Укладочная коробка -
Количество
1 шт.
1 шт.
Методика поверки
Руководство по эксплуатации
Паспорт
Ведомость эксплуатационных документов
МЕКР.413614.001 МП1 экз.
МЕКР.413614.001 РЭ1 экз.
МЕКР.413614.001 ПС1 экз.
МЕКР.413614.001 ВЭ1 экз.
Поверка
Поверка гигрометров проводится в соответствии с документом МЕКР.413614.001 МП
«ГСИ. Гигрометры МГ-19. Методика поверки», утвержденным ГЦИ СИ ФБУ «Омский ЦСМ»
22.12.2014 г.
Основные средства поверки:
- гигрометр Волна-5М: от 0 до 100 %, Δ: ±2,5 %.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
Принцип работы гигрометров приведен в документе МЕКР.413614.001 РЭ «Гигрометр
МГ-19. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к гигрометрам:
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений
влажности газов»
МЕКР.413614.001 ТУ «Гигрометр МГ-19. Технические условия»
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
- вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Общество с ограниченной ответственностью «Метеоприбор» (ООО «Метеоприбор»)
Адрес: 644008, г. Омск, ул. Сибаковская, 4.
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения
«Государственный региональный центр стандартизации, метрологии и испытаний в Омской
области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30051-11 от 01.06.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.
" _____ " _______________ 2015 г.
