Номер госреестра:
60452-15
Наименование СИ:
Угломеры с нониусом
Обозначение типа:
1
Производитель:
АО Кировский завод "Красный инструментальщик" (Крин), г.Киров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58529
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2662 от 29.11.2017 г.)
Угломеры с нониусом типа 1
Назначение средства измерений
Угломеры предназначены для прямых измерений наружных углов от 0° до 180°
контактным методом.
Физическая величина - плоский угол (…
°
).
Описание средства измерений
Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми
поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам
основания и нониуса угломеров.
На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0°
до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены
для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть
которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде
линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90°
и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0°
до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность
этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия.
Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют
стопорный винт.
Число модификаций - 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета
по нониусу.
Общий вид угломера с нониусом представлен на рисунке 1.

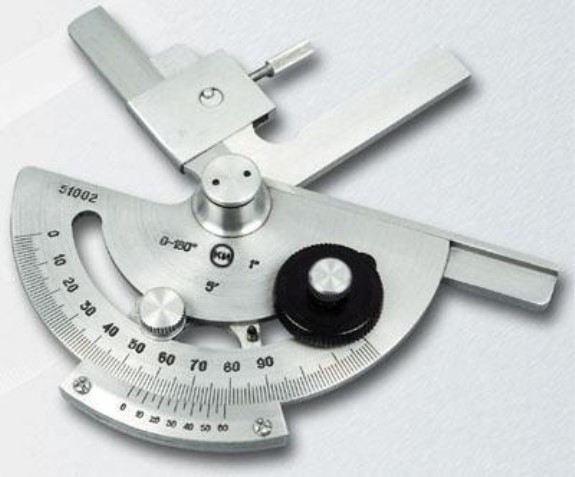

Рисунок 1 - Общий вид угломера с нониусом
Пломбирование угломеров с нониусом типа 1 не предусмотрено.
- Товарный знак АО КЗ «КРИН» наносится на паспорт угломера типографским
методом, а на угломер и крышку футляра- краской, методом лазерной маркировки
или в виде наклейки.
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Наименование характеристики
Значение
от 0° до 180° включ.
Диапазон измерения наружных углов
Пределы допускаемой абсолютной погрешности
угломеров модификаций: 1-2
1-5
Цена деления основной шкалы
Значение отсчета по нониусу угломеров модификаций: 1-2
1-5
±2’
±5’
1°
2’
5’
Таблица 2 - Основные технические характеристики
Значение
не более 140
´
126
´
18 мм
не более 0,20 кг
не менее 8 лет
Наименование характеристики
Габаритные размеры (длина
´
ширина
´
высота)
Масса
Средний срок службы угломера
Условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха
от +15 ºС до +25 ºС
не более 80 %
Знак утверждения типа
наносят на основание угломера методом лазерной гравировки и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Угломер с нониусомУМ
Футляр -
Руководство по эксплуатацииУМ.000 РЭ
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».
Основные средства поверки:
Рабочий эталон 4 разряда по приказу Росстандарта № 22 от 19.01.2016 « Об утверждении
государственной поверочной схемы для средств измерений плоского угла», мера плоского угла
2-15°10’, 30°20’, 45°30’, 60°40’, 75°50’-2, 3- 90°00’, 90°30’-2 ГОСТ 2875-88, регистрационный
номер в Федеральном информационном фонде № 485-64.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых угломеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в УМ.000 ПС «Угломер с нониусом типа 1. Паспорт».
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1
ГОСТ 5378-88 «Угломеры с нониусом. Технические условия».
Приказ Федерального агентства по техническому регулированию и метрологии от 19 января
2016 г. № 22 «Об утверждении государственной поверочной схемы для средств измерений
плоского угла».
Изготовитель
Акционерное общество Кировский завод «Красный инструментальщик» (АО КЗ «КРИН»)
ИНН 4345403174
Адрес: 610000, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 43-00-44
Факс: (8332) 64-57-54
Е-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Кировской области» (ГЦИ СИ ФБУ «Кировский ЦСМ»)
Адрес: Россия, 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Кировский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30012-10 от 20.09.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
