Комплексы измерения основных параметров антенных систем КИОП, ГРСИ 60414-15
Номер госреестра:
60414-15
Наименование СИ:
Комплексы измерения основных параметров антенных систем
Обозначение типа:
КИОП
Производитель:
ФГУП "Ростовский-на-Дону НИИ радиосвязи" (РНИИРС), г.Ростов-на-Дону
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству №58486
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерения основных параметров антенных систем КИОП
Назначение средства измерений
Комплексы измерения основных параметров антенных систем КИОП (далее – комплекс)
предназначены для измерений уровней мощности сигналов станций космической связи и ком-
плексов технических средств.
Описание средства измерений
Принцип действия комплексов основан на постоянном измерении изменения уровня
мощности до 8 сигналов в полосе не менее 5 МГц, поступающих по каналам связи от антенной
системы (АС). Изменяя направление антенны относительно источника радиоизлучения (Солн-
це, звезда, и др.) комплекс позволяет измерить основные параметры АС одновременно в четы-
рех диапазонах (по две поляризации в каждом) за один проход. Одновременное измерение сиг-
налов осуществляется благодаря возможности высокоскоростной коммутации каналов.
Конструктивно комплекс выполнен в виде моноблока настольного исполнения.
Внешний вид комплекса с указанием мест нанесения знака утверждения типа и плом-
бировки от несанкционированного доступа приведены на рисунках 1 и 2.
А) Место для размещения знака утверждения типа

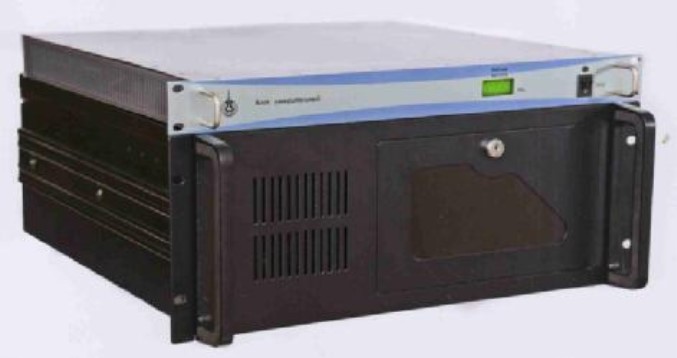

Рисунок 1 –Внешний вид комплекса. Вид спереди.
А
Лист № 2
Всего листов 4

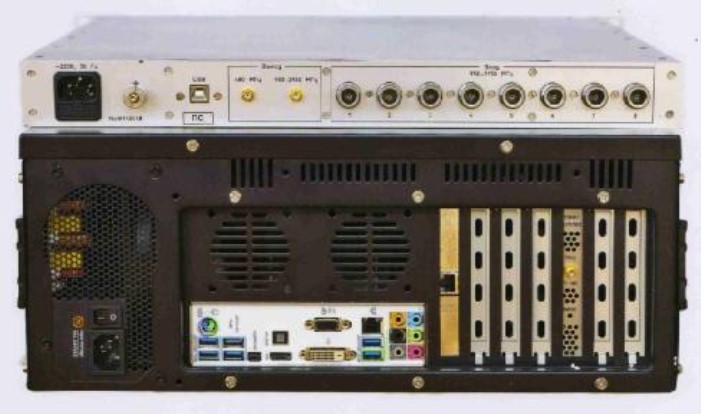

Рисунок 2 – Внешний вид комплекса. Вид сзади
Программное обеспечение
Комплекс работает под управлением программного обеспечения (ПО) «KIOP», предна-
значенного для управления устройствами из состава комплекса, вывода результатов техниче-
ского анализа и спектра сигналов на экран монитора ПЭВМ. Идентификационные данные мет-
рологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
KIOP.exe
1.0
Цифровой идентификатор ПО (контрольная сумма 17683255501F4900BC0B355C1F2B4795
исполняемого кода)
Влияние ПО не приводит к выходу метрологических характеристик комплекса за пределы
допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений соответствует уровню «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики
от 950 до 2150.
± 0,001.
минус 155.
от минус 140 до минус 90
Диапазон рабочих частот комплекса, МГц
Пределы допускаемой относительной погрешности
измерений частоты
Предельная чувствительность, дБмВт/Гц, не более
Пределы абсолютного уровня мощности
входного сигнала, дБ (отн. 1мВт)
Пределы допускаемой относительной погрешности
измерений уровня мощности сигнала, дБ
Количество СВЧ входов
Тип соединителя СВЧ входа
± 0,15.
8.
тип III (ГОСТ 13317-89).
Б) Место для пломбировки от несанкционированного доступа
Б
Лист № 3
Всего листов 4
0,5.
Пределы допускаемой относительной погрешности
коэффициента передачи коммутатора
для входного уровня минус 90 дБ (отн. 1 мВт)
на частоте 1510 МГц, дБ,
Габаритные размеры (длина × ширина × высота), мм,
не более
Масса, кг, не более
480x482x44.
3.
220 ± 22.
30.
Напряжение питания от сети переменного тока, В
Потребляемая мощность, В∙А, не более
Рабочие условия применения:
23 ± 3;
- температура окружающего воздуха, °С
- относительная влажность воздуха при
температуре 25°С, %
80;
- атмосферное давление, кПа
от 96 до 104.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем
правом углу) и маркируется на передней панели в виде голографической наклейки.
Комплектность средства измерений
В комплект поставки входят: комплекс, руководство по эксплуатации, методика поверки,
диск с ПО и паспорт.
Поверка
осуществляется в соответствии с документом 651-14-25 МП «Комплексы измерения основных па-
раметров антенных систем КИОП. Методика поверки», утвержденным первым заместителем гене-
рального директора – заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
- генератор сигналов Е8257D (рег. № 53941-13): диапазон частот от 250 кГц до 40 ГГц,
пределы допускаемой относительной погрешности установки частоты ± 7,5•10
-8
; максимальный
уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной по-
грешности установки уровня мощности ± 1,2 дБ;
- генератор шума 346A (рег. № 37179-08): пределы допускаемой погрешности установки
уровня спектральной плотности шумового радиоизлучения на частотах, дБ:
от 0,01 до 1,5 ГГц± 0,21;
от 1,5 до 7,0 ГГц± 0,20;
от 7,0 до 18,0 ГГц± 0,27;
- источник питания постоянного тока модульный N6700B с модулем N6761A (рег. №
38545-08): предел допускаемой абсолютной погрешности установки выходного напряжения
(0,016 ∙ 10
-2
∙ Uвых. + 6 мВ); пределы допускаемой абсолютной погрешности установки выход-
ного тока (0,04 ∙ 10
-2
∙ Iвых. + 0,2 мА), где Uвых. и Iвых. – установленные значения выходного
напряжения и силы тока соответственно;
Лист № 4
Всего листов 4
- аттенюатор коаксиальный ступенчатый 8494A (опция 001) (рег. №57774-14): диапазон
частот от 0 до 4 ГГц; динамический диапазон от 0 до 11 дБ; предел допускаемой абсолютной
погрешности воспроизведения единицы ослабления не более ± 0,03 дБ;
- комплекты для измерения соединителей коаксиальных КИСК-7 (рег. № 9864-85): пре-
делы допускаемой абсолютной погрешности измерений - ± 0,02 мм.
Сведения о методиках (методах) измерений
Комплекс измерения основных параметров антенных систем КИОП. Руководство по
эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам из-
мерения основных параметров антенных систем КИОП
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
2 МИ 2171 - 91 Государственный первичный эталон и государственная поверочная
схема для средств измерений спектральной плотности мощности шумового радиоизлучения в
диапазоне частот 0,002 – 178,3 ГГц (государственная поверочная схема).
3 ИУЯД.468169.035 ТУ Комплекс измерения основных параметров антенных систем
КИОП. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом регу-
лировании.
Изготовитель
Федеральное государственное унитарное предприятие «Ростовский-на-Дону научно-
исследовательский институт радиосвязи» (ФГУП «РНИИРС»), г. Ростов-на-Дону.
Юридический адрес: 344038, г. Ростов-на-Дону, ул. Нансена 130. Тел. (863) 2000-555
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий
посёлок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделее-
во.
Тел./факс: (495)744-81-12. E-mail:
.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«___»____________ 2015 г
