Установка импульсного давления поверочная Нет данных, ГРСИ 60412-15
Номер госреестра:
60412-15
Наименование СИ:
Установка импульсного давления поверочная
Обозначение типа:
Нет данных
Производитель:
ОАО "ГНИИ машиностроения им.В.В.Бахирева" (ГосНИИмаш), г.Дзержинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58484
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка импульсного давления поверочная
Назначение средства измерений
Установка импульсного давления поверочная предназначена для воспроизведения и
измерения импульсного давления.
Описание средства измерений
Установка импульсного давления поверочная (далее установка) состоит из:
-
генератора импульсного давления УБК-2М с комплектом сменных манометров МО;
-
манометра импульсного давления МИД-4С;
-
осциллографа цифрового TDS 1012B «Tektronix».
Принцип действия генератора импульсного давления УБК-2М - квазистатический метод
воспроизведения импульсного давления с помощью быстродействующего клапана, установ-
ленного между камерами малого и большого объемов. При работе установки в камере боль-
шого объема с помощью насоса создается избыточное давление, после срабатывания клапана
в камере малого объема создается скачок давления. Амплитуда воспроизводимого импульсно-
го давления равна установившемуся избыточному давлению в камере малого объема после
срабатывания клапана.
Конструктивно все узлы генератора импульсного давления УБК-2М смонтированы на
каркасе. В верхней части каркаса размещены масляный бачок, ручные вентили, насос и четы-ре
сменных манометра МО. Манометры находятся в защитном кожухе. Для доступа к узлам
генератора, размещенным внизу каркаса, боковые и задние панели последнего сделаны съем-
ными. Сверху камера клапана закрывается защитным кожухом.
Манометр импульсного давления МИД-4С состоит из преобразователя давления 603B
«Kistler» (далее преобразователь), согласующего усилителя и блока питания. Измеряемое дав-
ление воздействует на чувствительный элемент преобразователя и генерирует в нем электри-
ческий сигнал, который поступает на вход согласующего высокоомного усилителя напряже-
ния с коэффициентом передачи, равным 1. При измерении импульсный сигнал с выхода уси-
лителя поступает на осциллограф цифровой TDS 1012B (далее осциллограф), который ис-
пользуется в качестве регистрирующего прибора.
Манометр импульсного давления МИД-4С представляет собой переносной прибор, вы-
полненный в виде чемодана типа «дипломат».
Внешний вид Установки импульсного давления поверочной приведен на рис. 1.
Лист № 2
Всего листов 4

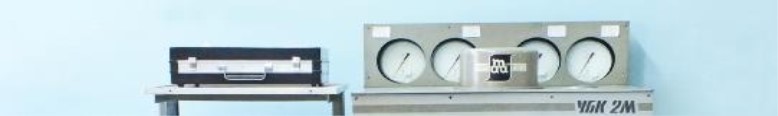

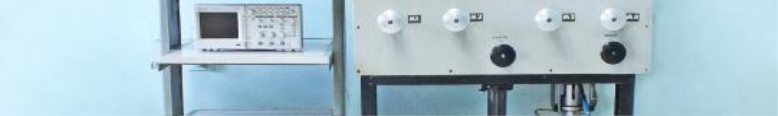

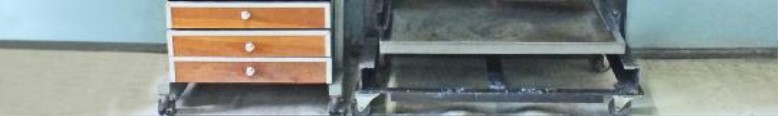

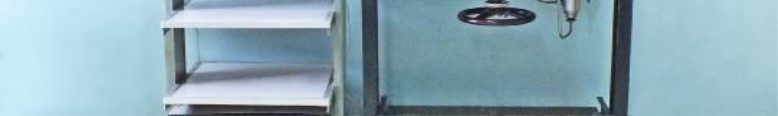

Рис. 1. Внешний вид Установки импульсного давления поверочной
Метрологические и технические характеристики
От 0,1 до 25,0
От 10
-2
до 10
±
5
±
4
Таблица 1
Наименование характеристикиЗначение характеристики
От 0,1 до 20,0
От 5·10
-4
до 10
Диапазон воспроизводимого импульсного давления
генератором импульсного давления УБК-2М, МПа
Диапазон измеряемого импульсного давления
манометром импульсного давления МИД-4С, МПа
Диапазон длительностей воспроизводимого импульсного
давления генератора импульсного давления УБК-2М, с
Диапазон длительностей измеряемого импульсного
давления манометра импульсного давления МИД-4С, с
Пределы допускаемой относительной погрешности
воспроизведения импульсного давления генератором
импульсного давления УБК-2М, %
Пределы допускаемой относительной погрешности
измерения импульсного давления манометром импульс-
ного давления МИД-4С, %
Масса, кг, не более
- генератора импульсного давления УБК-2М
- манометра импульсного давления МИД-4С
- осциллографа
125
10
2
Лист № 3
Всего листов 4
Наименование характеристики
Значение характеристики
Габаритные размеры, мм, не более,
длина, ширина, высота
- генератора импульсного давления УБК-2М
- манометра импульсного давления МИД-4С
- осциллографа
Напряжение питания промышленной сети, В
Частота переменного тока сети питания, Гц
Потребляемая мощность, В•А, не более
Время подготовки к работе, ч, не более
Время непрерывной работы, ч, не менее
Средняя наработка на отказ, ч
Средний срок службы, лет
890; 650; 1360
446; 380; 130
158; 326; 124
220 ± 10
50 ± 0,5
50
0,5
8
5000
10
В качестве рабочей жидкости используется трансформаторное масло по ГОСТ 982-80
Условия эксплуатации:
- температура окружающего воздуха,
°
С………….. от 18 до 25; -
относительная влажность воздуха, %…………… от 30 до 80; -
атмосферное давление, кПа………………….…..от 96 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы Паспорта и Руководства по экс-
плуатации типографским способом.
Комплектность средства измерений
Комплектность Установки импульсного давления поверочной приведена в таблице 2.
Таблица 2
Наименование Тип Коли-
чество
Установка импульсного давления повероч-
ная, зав.№1 в составе:
- генератор импульсного давления, зав.№ 01УБК-2М1
с комплектом сменных манометров МО-160, мод. 11203
класс точности 0,44
ВПИ МПа (кгс/см
2
) 0,6;
2,5; 10; 25 (6; 25; 100; 250)
- манометр импульсного давления, зав.№ 03 МИД-4С 1
с преобразователем, зав.№ 166985 603В 1
- осциллограф, зав.№ С010197
TDS 1012B
*
1
ПаспортПС1
Руководство по эксплуатацииРЭ1
Методика поверки МП № 2520-060-20141
*
- допускается использование осциллографа другого типа, имеющего характеристики
не хуже, чем указанные.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 2520-060-2014 «Установка импульсного давления повероч-
ная. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
«05» ноября 2014 г.
Основные средства поверки: Государственный специальный эталон ГЭТ 131-81.
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Установка импульсного давления поверочная.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установке
импульсного давления поверочной
1. ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими ана-
логовыми выходными сигналами ГСП. Общие технические условия.
2. ГОСТ Р 8.801-2012. «ГСОЕИ. Государственная поверочная схема для средств измерений
переменного давления в диапазоне от 1·10
2
до 2,5·10
7
Па для частот от 5·10
-1
до 1·10
4
Гц и
длительностей от 1·10
-5
до 10 с при постоянном давлении до 5·10
6
Па».
3. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве
эталона 2-го разряда.
Изготовитель
Открытое акционерное общество «Государственный научно-исследовательский институт
машиностроения имени В.В. Бахирева» ОАО «ГосНИИмаш»
Адрес: 606002, г. Дзержинск, Нижегородская обл., пр. Свердлова, д. 11а
Тел. (8313) 36-70-00, факс (8313) 36-71-00
E-Mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
тел. (812)251 76 01, факс (812)713 01 14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
