Номер госреестра:
60401-15
Наименование СИ:
Калибраторы многофункциональные
Обозначение типа:
DPI 620
Производитель:
Фирма "Druck Limited (GE Druck)", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.04.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58469
об утверждении типа средств измерений
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы многофункциональные DPI 620
Назначение средства измерений
Калибраторы многофункциональные DPI 620 предназначены для:
- измерений избыточного, абсолютного и разности давлений;
- измерений и воспроизведения электрических сигналов преобразователей термоэлек-
трических и термопреобразователей сопротивления, соответствующих температуре;
- измерений электрических сигналов силы постоянного тока и напряжения постоян-
ного тока от измерительных преобразователей давления;
- измерений и воспроизведения напряжения постоянного тока;
- измерений напряжения переменного тока;
- измерений и воспроизведения сопротивления постоянному току;
- измерений и воспроизведения частоты электрических сигналов.
Описание средства измерений
Калибраторы многофункциональные DPI 620 состоят из цифрового измерительного
блока с сенсорным жидкокристаллическим дисплеем, сменных модулей давления (РМ620,
РМ620 IS, IDOS UPM, IDOS UPM P), держателя модулей давления (МС620) или станции зада-
ния давления.
Принцип работы калибраторов многофункциональных DPI 620 в режиме измере-
ний/генерации электрических сигналов основан на их аналогово-цифровом преобразовании
(АЦП) и отображении результатов на дисплее.
Принцип действия модулей давления основан на упругой деформации первичного
пьезорезистивного преобразователя. При воздействии давления на упругую мембрану
кремниевогочувствительногоэлементапроисходитпропорциональноеизменение
электрического сопротивления пьезорезистивного моста. Изменение сопротивления моста
вызывает пропорциональное изменение выходного напряжения.
Принцип работы калибраторов многофункциональных DPI 620 при измерении
температуры с помощью преобразователей термоэлектрических (термопар) основан на
использовании зависимости между разницей температур рабочего спая и холодных концов
термопары и ЭДС, возникающей на холодных концах этой термопары. Принцип работы при
измерении температуры с помощью термопреобразователей сопротивления основан на
зависимости между температурой и электрическим сопротивлением чувствительного элемента
термопреобразователя сопротивления.
В режиме измерений сигналов от термопреобразователей сопротивления калибраторы
многофункциональные DPI 620 можно использовать как стандартном режиме, так и с
включенной функцией «True Ohms», позволяющей автоматически учитывать и исключать
влияние ЭДС, возникающих в схеме измерений. В отличие от стандартного измерения
сопротивлений, данная процедура включает изменение полярности тока, что позволяет
снизить влияние паразитных токов и напряжений при измерениях.
Жидкокристаллический дисплей калибраторов многофункциональных DPI 620
отображает результаты измерений или воспроизведений в цифровом виде, а также отображает
информацию о режиме его работы.
Функциональные возможности калибраторов многофункциональных DPI 620 зависят
от модификации согласно таблице 1.
Лист № 2
Всего листов 13
Параметры
Таблица 1
Модификации DPI 620
DPI620G-FF,
DPI620G-FF
IS
DPI620G-L,DPI620G-H,DPI620G-HF,
DPI620G-L IS DPI620G-H IS DPI620G-HF IS
Давление
DPI620G,
DPI620G IS,
DPI620 IS,
DPI620 IS CE
+
+
+++
Напряжение посто-+++--
янного тока
Напряжение пере-+++--
менного тока
Сила постоянного+++++
тока
Сопротивление+++--
Частота+++--
Импульсы+++--
Термопары+++--
Термопреобразова-+++--
тели сопротивления
Коммуникация++-++
HART
Коммуникация-+--+
HART/Fieldbus
Дисплей калибраторов многофункциональных DPI 620 может отображать до шести
измерительных величин.

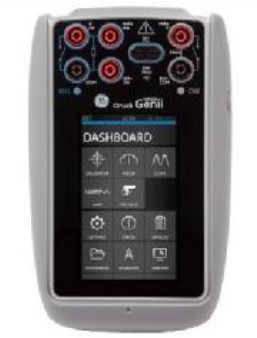

Внешний вид калибраторов многофункциональных DPI 620 показан на рисунках 1, 2.
Рисунок 2
Калибраторы многофункциональные
DPI 620 IS, DPI 620 IS CE
Рисунок 1
Калибраторы многофункциональные
DPI 620G, DPI 620G-L, DPI 620G-FF,
DPI 620G IS, DPI 620G-L IS,
DPI 620G-FF IS
Пломбировка калибраторов многофункциональных DPI 620 от несанкционированного
доступа производится путем приклеивания разрушающихся наклеек на место соединения
передней и задней панелей корпуса.
Лист № 3
Всего листов 13
Значение
Идентификационные данные (признаки)
DPI 620 IS,
DPI 620 IS CE
DK0413
DK0392
не ниже V03.00.00
-
-
Программное обеспечение
Идентификационныеданныепрограммногообеспечения(ПО)калибраторов
многофункциональных DPI 620 представлены в таблице 2.
Таблица 2
DPI 620G, DPI 620G-L,
DPI 620G-FF, DPI 620G IS, DPI
620G-L IS, DPI 620G-FF IS, DPI
620G-H, DPI 620G-H IS,
DPI 620G-HF, DPI 620G-HF IS
не ниже
V02.00.00
Идентификационное наименование
программного обеспечения
Номер версии (идентификационный номер)
программного обеспечения
Цифровой идентификатор программного
обеспечения (контрольная сумма исполняе-
мого кода)
ПО устанавливается на предприятии-изготовителе в процессе производства приборов,
доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации
не подлежит.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
– низкий по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики калибраторов многофункциональных
DPI 620 представлены в таблицах 3-9.
Метрологические характеристики калибраторов многофункциональных DPI 620 с мо-
дулями давления PM620, PM620 IS представлены в таблице 3.
Лист № 4
Всего листов 13
±0,075
±0,05
Избыточное,
разность давлений,
кПа
±0,05
±0,015
Избыточное, МПа
Абсолютное, кПа
от 0 до 700
Таблица 3
Вид давленияДиапазоны измеренийПределы допускаемой
кПаМПа приведенной погрешно-
сти, %
Избыточноеот -2,5 до 2,5-±0,1
от -7 до 7
от -20 до 20
от -35до 35-±0,05
от -70 до 70
от -100 до 100
от -100 до 200от -0,1 до 1
от -100 до 350от -0,1 до 2±0,025
от -100 до 700 от (0-3,5) до (0-20)
Абсолютное от 0 до 35 - ±0,08
от 0 до 70 - ±0,07
от 0 до 200
от (0-1) до (0-100)±0,05
-от (0-1) до (0-100)±0,025*
* при использовании функции TARE модуль абсолютного давления переводится в ре-
жим измерения избыточного давления.
Метрологические характеристики калибраторов многофункциональных DPI 620 с мо-
дулями давления IDOS UPM и IDOS UPM P представлены в таблице 4.
Таблица 4
Вид давленияДиапазон измеренийПределы допускаемой приведенной
погрешности, %
IDOS UPM
В диапазоне температур
от 0 до 50 °С
±0,1
IDOS UPM Р
В диапазоне температур
от 18 до 28 °С
±0,05
от -2,5 до 2,5
от -7 до 7
от -20 до 20
от -35 до 35
от -70 до 70
±0,05
±0,015
от -100 до 100
от -100 до 200
от -0,1 до 0,35
от -0,1 до 0,7
от -0,1 до 1,0
от -0,1 до 2,0
от 0 до 3,5
от 0 до 7,0
от 0 до 10,0
от 0 до 13,5
от 0 до 20,0
от 0 до 35
от 0 до 70
±0,05
-
от 0 до 35
от 0 до 200
от 0 до 700
от 0 до 2000
±0,1
±0,075
±0,075
±0,075
-
-
-
-
Лист № 5
Всего листов 13
Метрологические характеристики калибраторов многофункциональных DPI 620 в ре-
жиме измерений параметров электрических сигналов представлены в таблице 5.
Таблица 5.
Пределы допускаемой
основной погрешности
в диапазоне
температур от 10 до 30 °С
Пределы допускаемой
дополнительной
погрешности в
диапазонах температур
от -10 до 10 °С,
от 30 до 50 °С
Наименование
характеристики
Диапазон
измерений
% ИВ
+ % ВПИ
от -10 до 100 мВ
0,007/0,009*
0,01
±200 мВ
0,007/0,0085*
0,005
±2000 мВ
0,007/0,008*
0,005
±20 В
0,01/0,018*
0,002/0,0025*
Напряжение
постоянного тока
±30 В
0,01/0,019*
0,004/0,0045*
от 0 до 2000 мВ
0,2
0,15
от 0 до 20 В
0,2
0,15
Напряжение
переменного
тока **
от 0 до 300 В
1,5
0,1
±20 мА
0,012/0,016*
0,006/0,0065*
Сила постоянного
тока
±55 мА
0,016/0,019*
0,005/0,0055*
от 0 до 400 Ом
0,009
0,0012
Сопротивление
(4-х проводная
схема с функцией
True Ohms)***
от 0 до 4000 Ом
0,009
0,0012
от 0 до 400 Ом
0,015
0,006
Сопротивление (4-
х проводная схема)
от 0 до 4000 Ом
0,015
0,006
от 0 до 1000 Гц
0,003
0,0002
Частота
(импульсы
от 0 до 999999)
от 1 до 50 кГц**/
от 1 до 5 кГц*
0,003
0,0004
Примечания:
1 ИВ – измеренная величина
2 ВПИ – верхний предел измерений
3 * - применимо только к версиям в искробезопасном исполнении.
4 ** - не применимо к версиям в искробезопасном исполнении (версии калибраторов IS).
5 *** - True Ohms – функция, автоматически учитывающая и исключающая влияние ЭДС,
возникающих в схеме измерений. В отличие от стандартного измерения сопротивления, дан-
ная процедура включает изменение полярности тока, что позволяет убрать любые паразитные
токи и напряжения при измерении из расчета результата R true = (V forward – V reverse) / (I
forward – I reverse).
% ИВ+ % ВПИ/°С
00,0005
00,0005
00,0005
00,0005
00,0005
0,0050,005
0,0050,005
0,050,005
00,0005
00,0005
00,0005
00,0005
00,001
00,001
--
--
Лист № 6
Всего листов 13
Метрологические характеристики калибраторов многофункциональных DPI 620 в ре-
жиме воспроизведения параметров электрических сигналов представлены в таблице 6.
Таблица 6
Пределы допускаемой основной
погрешности в диапазоне
температур от 10 до 30 °С
Пределы допускаемой
дополнительной
погрешности в
диапазонах
температур
от -10 до 10 °С,
от 30 до 50 °С
Наименование
характеристики
Диапазон
воспроизведения
от 0 до 200 мВ
0,007/
0,0085*
от 0 до 2000 мВ
0,007/0,008*
Напряжение
постоянного
тока
от 0 до 12 В
0,01/0,018*
от 0 до 24 мА
0,015/0,016*
Сила тока
от 0 до 24 мА
(питание петли 24
В ±10 %)
0,015/0,016*
от 0 до 400 Ом (0,1
мА)
0,03
от 0 до 400 Ом (0,5
мА)
0,008
от 400 до 2000 Ом
(0,05 мА)
0,06
Сопротивление
от 2 до 4 кОм
(0,05 мА)
0,06
от 0 до 1000 Гц
0,003
Частота
(импульсы
от 0 до 999999)
от 1 до 50 кГц**/
от 1 до 5 кГц*
0,003
Примечания:
1 * - применимо только к версиям в искробезопасном исполнении (версии калибраторов IS).
2 ** - не применимо к версиям в искробезопасном исполнении.
% ИВ+ % ВПИ% ИВ + % ВПИ/°С
от -10 до 100 мВ0,0140,0100,0005
0,00500,0005
0,00500,0005
0,0035/0,004*00,0005
0,005/0,0065*00,0005
0,005/0,0065*00,0005
0,007500,001
0,00300,001
0,00600,001
0,004500,001
0,00023--
0,000074--
Лист № 7
Всего листов 13
ТХК (L)
1
от −200 до +800
±0,4 (от −200 до −100
°
C)
±0,25 (от −100 до +800
°
C)
ТНН (N)
1
от −200 до +1300
ТПП (R)
1
от −50 до +1760
ТПП (S)
1
от −50 до +1740
ТМК (Т)
1
от −270 до +400
ВР (А-1)
1
от 0 до 2500
от 10 до 30
±0,2
абсолютной погрешности
Метрологические характеристики калибраторов многофункциональных DPI 620 в ре-
жиме измерений и воспроизведения сигналов от преобразователей термоэлектрических (тер-
мопар) представлены в таблице 7.
Таблица 7
Тип преобразователяДиапазон измерений и
Пределы допускаемой основной
термоэлектрического воспроизведения, °C
измерений и воспроизведения,
°
C
±4,0 (от 250 до 500
°
C)
±2,0 (от 500 до 700
°
C)
ТЖК (J)от −210 до +1200
ТПР (В)
1
от −250 до +1820
±1,5 (от 700 до 1200
°
C)
±1,0 (от 1200 до 1820
°
C)
±2,0 (от −270 до −200
°
C)
ТХКн (E)
1
от −270 до +1000 ±0,5 (от −200 до −120
°
C)
±0,25 (от −120 до +1000
°
C)
1
±0,5 (от −210 до −140
°
C)
±0,3 (от −140 до +1200
°
C)
±4,0 (от −270 до −220
°
C)
±1,0 (от −220 до −160
°
C)
ТХА (K)
1
от −270 до +1370±0,5 (от −160 до −60
°
C)
±0,3 (от −60 до +800
°
C)
±0,5 (от 800 до 1370
°
C)
±7,0 (от −270 до −200
°
C)
±1,0 (от −200 до −40
°
C)
±0,4 (от −40 до +1300
°
C)
±3,0 (от −50 до +360
°
C)
±1,0 (от 360 до 1760
°
C)
±3,0 (от −50 до +70
°
C)
±1,5 (от 70 до 320
°
C)
±1,1 (от 320 до 660
°
C)
±1,0 (от 660 до 1740
°
C)
±3,0 (от −270 до −230
°
C)
±1,0 (от −230 до −50
°
C)
±0,3 (от −50 до +400
°
C)
±1,0 (от 0 до 300
°
C)
±1,4 (от 300 до 1500
°
C)
±2,0 (от 1500 до 2500
°
C)
Компенсация температуры
холодного спая
преобразователей
термоэлектрических
Примечание:
1
− по ГОСТ Р 8.585-2001.
Пределы допускаемой дополнительной абсолютной погрешности Δ
доп
калибраторов
многофункциональных DPI 620, в режиме измерений и воспроизведения сигналов от преобра-
зователей термоэлектрических, вызванной изменением температуры окружающей среды от
Лист № 8
Всего листов 13
нормальной в пределах рабочей (от минус 10 до плюс 10 °С и от плюс 30 до плюс 50 °С) со-
ставляют Δ
доп
=
±
0,0005 %·ВПИ на каждый 1 °С отклонения рабочей температуры от нор-
мальной, где ВПИ – верхний предел диапазона измерений.
Пределы допускаемой дополнительной абсолютной погрешности компенсации темпе-
ратуры холодного спая, вызванной изменением температуры окружающей среды от нормаль-
ной в пределах рабочей (от минус 10 до плюс 10 °С и от плюс 30 до плюс 50 °С) составляют
±0,01 °С на каждый 1 °С отклонения рабочей температуры от нормальной.
Тип
термопреобра-
зователя
сопротивления
Диапазон
измерений, °C
Pt 50
1
от −200 до +850
0,012 % ИВ + 0,05
Pt 100
1
от −200 до +850
0,012 % ИВ + 0,04
Pt 200
1
от −200 до +850
0,01 % ИВ + 0,03
(от −200 до +260 °С)
0,015 % ИВ + 0,077
(от 260 до 850 °С)
Pt 400
1
от −200 до +850
Pt 500
1
от −200 до +850
Pt 1000
1
от −200 до +850
Метрологические характеристики калибраторов многофункциональных DPI 620 в ре-
жиме измерений сигналов от термопреобразователей сопротивления представлены в таблице
8.
Таблица 8
Пределы допускаемой основной абсолютной погреш-
ности измерений,
°
C
Режим измеренийРежим измерения
(4-х проводная схема (4-х проводная схема
подключения)с функцией «True Ohms»)
0,021 % ИВ + 0,16
(от −200 до 0 °С)
0,024 % ИВ + 0,16
(от 0 до 850 °С)
0,017 % ИВ + 0,1
(от −200 до 0 °С)
0,0215 % ИВ + 0,1
(от 0 до 850 °С)
0,017 % ИВ + 0,069
(от −200 до 0 °С)
0,018 % ИВ + 0,069
(от 0 до 260 °С)
0,033 % ИВ + 0,33
(от 260 до 850 °С)
0,03 (от −200 до −100 °С)
0,05 (от −100 до 0 °С)
0,045 % ИВ+0,07
(от 0 до 850 °С)
0,0165 % ИВ + 0,051
(от −200 до −60 °С)
0,017 % ИВ + 0,16
(от −60 до 0 °С)
0,024 % ИВ+0,16
(от 0 до 850 °С)
0,016 % ИВ + 0,044
(от −200 до −150 °С)
0,018 % ИВ + 0,1
(от −150 до 0 °С)
0,0215 % ИВ+0,1
(от 0 до 850 °С)
0,02 (от −200 до −100 °С)
0,03 (от −100 до 0 °С)
0,045 % ИВ + 0,05
(от 0 до 850 °С)
0,01 % ИВ + 0,026
(от −200 до −60 °С)
0,015 % ИВ + 0,05
(от −60 до 0 °С)
0,012 % ИВ + 0,05
(от 0 до 850 °С)
0,009 % ИВ + 0,024
(от −200 до −150 °С)
0,011 % ИВ + 0,036
(от −150 до 0 °С)
0,012 % ИВ + 0,036
(от 0 до 850 °С)
Лист № 9
Всего листов 13
Тип
термопреобра-
зователя
сопротивления
Диапазон
измерений, °C
50 П
1
от −200 до +850
0,012 % ИВ + 0,05
100 П
1
от −200 до +850
0,012 % ИВ + 0,04
50 М
1
от −180 до +200
0,07
0,05
100 М
1
от −180 до +200
0,04
0,025
100 Н
1
от −60 до +180
0,071 (от −60 до 0 °С)
0,002 % ИВ + 0,071
(от 0 до 180 °С)
0,026 (от −60 до 0 °С)
0,03 (от 0 до 180 °С)
50 М
W = 1,426
от −50 до +200
0,06
0,045
100 М
W = 1,426
от −50 до +200
0,035
0,022
Ni 120
W = 1,762
от −80 до +320
0,06 (от −80 до +270 °С)
0,2 (от 270 до 320 °С)
0,022 (от −80 до 0 °С)
0,028 (от 0 до 270 °С)
0,057 (от 270 до 320 °С)
гр. 21 (46П,
W = 1,391)
от −200 до +650
0,07 (от −200 до 0 °С)
0,13 (от 0 до 650 °С)
0,04 (от −200 до 0 °С)
0,09 (от 0 до 650 °С)
гр. 23 (53М,
W = 1,426)
от −50 до +200
0,05 (от −50 до 0 °С)
0,08 (от 0 до 200 °С)
0,03 (от −50 до 0 °С)
0,05 (от 0 до 200 °С)
Пределы допускаемой основной абсолютной погреш-
ности измерений,
°
C
Режим измеренийРежим измерения
(4-х проводная схема (4-х проводная схема
подключения)с функцией «True Ohms»)
0,021 % ИВ + 0,16
(от −200 до 0 °С)
0,024 % ИВ + 0,16
(от 0 до 850 °С)
0,017 % ИВ + 0,1
(от −200 до 0 °С)
0,0215 % ИВ + 0,1
(от 0 до 850 °С)
Примечания:
1
1
− по ГОСТ 6651-2009.
2 ИВ – измеряемая величина
Лист № 10
Всего листов 13
Диапазон
воспроизведения, °C
Pt 50
2
от −200 до +850
0,043 % ИВ+0,24
Pt 100
2
от −200 до +850
0,04 % ИВ+0,16
Pt 200
2
от −200 до +850
Pt 400
2
от −200 до +850
Pt 500
2
от −200 до +850
Pt 1000
2
от −200 до +850
50 П
2
от −200 до +850
0,043 % ИВ+0,24
100 П
2
от −200 до +850
0,04 % ИВ+0,16
50 М
2
от −180 до +200
0,16
100 М
2
от −180 до +200
0,045
100 Н
2
от −60 до +180
0,12
от −50 до +200
0,14
от −50 до +200
0,04
от −80 до +320
0,11 (от −80 до +270 °С)
0,25 (от 270 до 320 °С)
от −200 до +650
от −50 до +200
Метрологические характеристики калибраторов многофункциональных DPI 620 в ре-
жиме воспроизведения сигналов от термопреобразователей сопротивления представлены в
таблице 9.
Таблица 9
Тип
термопреобразователя
сопротивления
Пределы допускаемой основной абсо-
лютной погрешности
воспроизведения
1
,
°
C
0,0345 % ИВ+0,12 (от −200 до +260 °С)
0,087 % ИВ+0,28 (от 260 до +850 °С)
0,045 (от −200 до −100 °С)
0,08 (от −100 до 0 °С)
0,045 % ИВ+0,09 (от 0 до 850 °С)
0,033 % ИВ+0,095 (от −200 до −60 °С)
0,078 % ИВ+0,23 (от −60 до +850 °С)
0,032 % ИВ+0,085 (от −200 до −150 °С)
0,0675 % ИВ+0,19 (от −150 до +260 °С)
0,082 % ИВ+0,17 (от 260 до 850 °С)
50 М
W = 1,426
100 М
W = 1,426
Ni 120
W = 1,762
гр. 21 (46П,
W = 1,391)
0,2 (от −200 до 0 °С)
0,35 (от 0 до 650 °С)
гр. 23 (53М,
W = 1,426)
0,15 (от −50 до 0 °С)
0,25 (от 0 до 200 °С)
Примечания:
1
− Измерительный ток:
- от 0,1 до 4 мА в диапазоне измерений от 0 до 0,4 кОм;
- от 0,05 до 1 мА в диапазоне измерений св. 0,4 до 4 кОм
2
− по ГОСТ 6651-2009
Лист № 11
Всего листов 13
Технические характеристики калибраторов многофункциональных DPI 620 представ-
лены в таблице 10.
Таблица 10
ХарактеристикаЗначение характеристики для калибраторов
многофункциональных DPI 620
Рабочая средаНе коррозионные жидкости и газы
Нормальная температура эксплуатации, °С от 10 до 30
Диапазон рабочих температур, °Сот -10 до +50
от -20 до +70
от 5 до 90 (без конденсации)
3,7
IP54
200
0,575
0,640
0,100
0,325
Диапазон температуры
хранения, °С
Относительная влажность
окружающего воздуха, %
Напряжение питания, В
Защита от пыли и влаги
Предельно допустимое давление, % ВПИ
Масса, кг, не более
DPI 620: (включая элемент питания)
MC 620:
PM620:
IDOS UPM:
Габаритные размеры,
мм, не более
DPI 620:
DPI 620+MC 620:
DPI 620+MC 620+PM620:
IDOS UPM:
183×114×42
265×114×64
265×114×93
130×60×45
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руково-
дства по эксплуатации и в виде наклейки на корпус прибора.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 11.
Таблица 11
НаименованиеКол-во, шт.Примечание
Калибратор многофункциональный DPI 620 1 Модификация в соответст-
вии с заказом
Модули давления-Количество в соответствии с
заказом
Кабель электрического питания1
Руководство по эксплуатации 1
Методика поверки МП РТ 2142-2014 1
Поверка
осуществляется в соответствии с методикой МП РТ 2142-2014 «Калибраторы многофункцио-
нальные DPI 620. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 10 но-
ября 2014 г.
Лист № 12
Всего листов 13
Основные средства поверки:
- калибратор-контроллер давления PPC-4 A700Kp, диапазон измерений от 0 до
700 кПа, ПГ ±0,008% ИВ (номер по Госреестру СИ 27758-08);
- рабочие эталоны МП-6, МП-60, МП-600, СКО 2·10
-5
;
- манометры грузопоршневые СРВ5000, диапазоны измерений (-100 … -3) кПа
(0,003…0,25), (0,02…1), (0,04…10) МПа, КТ 0,005 (номер по Госреестру СИ 33079-08);
- манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5,
МП-6, МП-60, МП-600 (номер по Госреестру СИ 31703-06);
- манометр грузопоршневой СРВ5000, диапазон измерений от 0,2 до 100 МПа,
КТ 0,01 (номер по Госреестру СИ 33079-08);
- задатчик разрежения Метран-503 Воздух, диапазон измерений от минус 63 до
минус 0,25 кПа, КТ 0,02 (номер по Госреестру СИ 25940-03);
- калибратордавленияпневматический«Метран-505Воздух»,диапазон
воспроизведения разности давлений от 5 до 40000 Па, КТ 0,015 (номер по Госреестру СИ
42701-09);
- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа,
ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа) (номер
по Госреестру СИ 26469-04);
-компаратор-калибраторуниверсальныйКМ300КТ,режимвоспроизведения
напряжения постоянного тока Δ
U
= ± (0,0015 % от U + 0,00004) мВ, режим воспроизведения
силы постоянного тока Δ
I
= ± (0,0035 % от I + 0,0005)мА (номер по Госреестру СИ 54727-13);
- мера электрического сопротивления постоянного тока многозначная Р3026-2,
КТ 0,005/1,5·10
-6
(номер по Госреестру СИ 8478-04);
- измеритель температуры многоканальный прецизионный МИТ 8.10, диапазон от
минус 200 до плюс 962
°
С, Δt = ± (0,004 + 10
-5
×
|t|)
°
С (номер по Госреестру СИ 19736-11);
- мультиметр 3458А, диапазоны измерений (воспроизведения): 100мВ, 1В, 10В,
100В,10 мА, 100мА, 10 Ом, 100 Ом, 1 кОм, 0-10 кОм, 40 Гц - 10 МГц (номер по Госреестру СИ
25900-03);
- калибратор универсальный FLUKE 5520A, диапазоны измерений (0-32,9) В ПГ
±
(U·12×10
-6
…U·20×10
-6
); (0-329,999) мА ПГ
±
(I·100×10
-6
); (0-10,9) кОмПГ
±
(R·28×10
-6
…
R·40×10
-6
); (0-329) В ПГ
±
(U·120×10
-6
… U·190×10
-6
); 10 Гц-10 кГц ПГ
±
(f·2,5×10
-6
) (номер
по Госреестру СИ 29282-05).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации
на калибраторы многофункциональные DPI 620.
Нормативные и технические документы, устанавливающие требования к калибраторам
многофункциональным DPI 620
1 Техническая документация изготовителя;
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»;
3 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики
преобразования»;
4 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний»;
5 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»;
6 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная пове-
рочная схема для средств измерений разности давлений до 4×10
4
Па»;
Лист № 13
Всего листов 13
7 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне от 1до 1·10
6
Па»;
8 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа»;
9 ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне значений от
1·10
-16
до 30 А;
10 ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений посто-
янного электрического напряжения и электродвижущей силы;
11 ГОСТ Р 8.764-2011 Государственная поверочная схема для средств измерений
электрического сопротивления;
12 ГОСТ Р 8.648-2008 Государственная поверочная схема для средств измерений пе-
ременного электрического напряжения до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц.
Рекомендация по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
при выполнении работ по оценке соответствия продукции и иных объектов обязатель-
ным требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Изготовитель
Druck Limited (GE Druck), Великобритания
Адрес: Fir Tree Lane, Groby, Leicester LE6 0FH, UK
Тел: +44 (0) 116 231 4314: факс: +44 (0) 116 231 4192
web:
Заявитель
ООО «ТЭК-Тех», г. Москва
Адрес: 129343, г. Москва, проезд Серебрякова, д.6, офис3.4.3
Тел (495) 646-22-94, факс (495) 646-22-94
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Государственный региональный центр стандартизации, метрологии и
испытаний в г.Москве» (ГЦИ СИ ФБУ «Ростест–Москва»).
Адрес: 117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail:
, web:
.
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 46077-11 | Измерители-регуляторы многофункциональные | ТРИД | ООО "Вектор-ПМ", г.Кунгур | 2 года | Перейти |
| 55133-13 | Преобразователи многофункциональные измерительные | МИП-02ХХХ | ЗАО "РТСофт", г.Москва | 8 лет | Перейти |
| 79517-20 | Приборы вихретоковые многофункциональные | МВП-2М | Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС"), Московская область, г. Ногинск | 1 год | Перейти |
| 14952-95 | Калибраторы постоянного напряжения однодекадные | Н4-3/1 | ПО "Импульс", г.Краснодар | 1 год | Перейти |
| 37463-08 | Калибраторы-вольтметры универсальные | Н4-12 | АО "НПК "Ритм", г.Краснодар | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
