Акселерометры низкочастотные линейные АЛЕ 055М, ГРСИ 60338-15

Смотреть ГРСИ
60337-15

Номер госреестра:

60338-15

Наименование СИ:

Акселерометры низкочастотные линейные

Обозначение типа:

АЛЕ 055М

Производитель:

ОАО "НИИ физических измерений" (НИИФИ), г.Пенза

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

01.04.2020

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 58401

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры низкочастотные линейные АЛЕ 055М

Назначение средства измерений

Акселерометры низкочастотные линейные АЛЕ 055М (далее – акселерометры) предна-

значены для измерения низкочастотных линейных ускорений

Обозначение

Маркировка акселеро-

метра

Диапазон

измере-

ний, м/с

Коэффициент

преобразования,

Гц·с

/м

Частотный

диапазон

измерений, Гц

СДАИ.402139.058

АЛЕ 055М±2,8-32

±2,8

от 488,57 до

537,427

0-32

±5,6

±11

±22

±180

(-100+500)

±600

Описание средства измерений

Акселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и

электронного блока (ЭБ).

Корпус акселерометра состоит из основания и двух крышек. В основании с одной сто-

роны выполнено углубление, обеспечивающее установку и крепление чувствительного эле-

мента, а с другой стороны расположены платы измерительного канала и преобразователя «на-

пряжение-частота».

Для электрических подсоединений акселерометра с регистратором предусмотрены

выводы в виде контактов.

Принцип действия акселерометра основан на преобразовании силы, пропорциональ-

ной измеряемому ускорению, в изменение емкостей дифференциального конденсатора, кото-

рое затем преобразуется в выходные сигналы частоты следования прямоугольных импульсов.

ЧЭ акселерометра представляет собой дифференциальный конденсатор, подвижная

обкладка которого выполнена из высоколегированного кремния методом анизотропного трав-

ления, а неподвижная – напылением металлической пленки на стекле.

Акселерометры в зависимости от диапазона измерений, коэффициента преобразова-

ния, частотного диапазона измерений имеют 7 исполнений в соответствии с таблицей 1.

Таблица 1

-01 АЛЕ 055М±5,6-32

от 219,852 до0-32

268,708

-02 АЛЕ 055М±11-64

от 111,924 до0-64

136,796

-03 АЛЕ 055М±22-64

от 62,181 до0-64

75,999

-04 АЛЕ 055М±180-64

-05 АЛЕ 055М(-100+500)-64

-06 АЛЕ 055М±600-128

от 6,84 до 8,36 0-64

от 3,618 до 4,422 0-64

от 2,052 до 2,5080-128

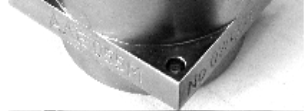

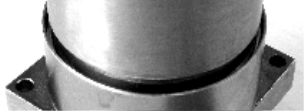

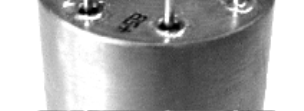

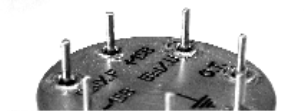

Общий вид акселерометра представлен на рисунке 1.

Габаритно-установочные размеры акселерометра представлены на рисунке 2.

Лист № 2

Всего листов 4

Рисунок 2 – Габаритно-установочные размеры акселерометра

Рисунок 1 – Общий вид акселерометра

счувствительногоэлемента

Лист № 3

Всего листов 4

ки

±0,001

±0,2

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2

Наименование характеристи-Значение характеристики

Диапазон измерений линейных

ускорений, м/с

2,8

5,6

180

600

(-100+500)

Коэффициент преобразования,

Гц·с

/м

от

439,713

до

537,427

от 3,618

до 4,422

Смещение нуля, Гц

ототототот

219,852 111,924 62,181 6,84 2,052

дододододо

268,708 136,796 75,999 8,36 2,508

от 1790 до 1910

от 620

до 750

от минус 65 до 65

Пределы допускаемой основ-

ной приведенной погрешно-

сти, %

Диапазон температуры окру-

жающей среды, ºС

Нестабильность коэффициента

преобразования в интервале

изменения температуры окру-

жающей среды от минус 65 до

65 ºС, %, в пределах

Скорость затухания амплитуд-

но-частотной характеристики

за пределами частотного диа-

пазона измерений, дБ/окт,

не менее

Пределы допускаемого значе-

ния отклонения амплитудно-

частотной характеристики на

верхней границе частотного

диапазона измерений, %

Масса, кг, не более

Габаритные размеры, мм, не

более

0,1

35×58

Знак утверждения типа

Знак утверждения типа наносится типографическим способом на титульных листах

эксплуатационной документации.

Комплектность средства измерений

В комплект поставки должны входить:

- акселерометр низкочастотный линейный;

- формуляр СДАИ.402139.058 ФО;

- руководство по эксплуатации СДАИ.402139.058 РЭ;

- методика поверки СДАИ.402139.058 МП.

Лист № 4

Всего листов 4

Поверка

Поверка осуществляется в соответствии с методикой СДАИ.402139.058 МП «Акселе-

рометры низкочастотные линейные АЛЕ 055М. Методика поверки», утвержденной

ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ» 13.01.2015 г.

Средства поверки: оптическая делительная головка ОДГЭ-5 (диапазон (0 – 360n)º, по-

грешность ±(5+5sinα/2) с); вольтметр В7-16А (диапазон (0,1 – 1000) В, класс точности

±(0,05/0,05-0,1/0,1)%); источник питания постоянного тока Б5-71/4м (диапазон (0,2 - 75) В,

(0,1 - 4) А, погрешность ±(0,008U

уст

+0,1)В, погрешность ±(0,02I

max

+0,05) А); частотомер Ч3-54

(диапазон (0,1 Гц -120 МГц, погрешность ±[5

-7

+1/(f

сч

)]); осциллограф универсальный 2-х

канальный С1-82 (диапазон 6 мВ – 40 В; 6 мВ – 20 В, 6 мВ – 300 В; 6мВ – 150 В, 0,1 мкс – 1с,

погрешность

±3%

Сведения о методиках (методах) измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.058

РЭ.

Нормативныеитехническиедокументы,устанавливающиетребованияк

акселерометрам АЛЕ 055 М

Технические условия СДАИ.402139.058 ТУ.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Измерения при выполнении работ по оценке соответствия продукции и иных объек-

тов обязательным требованиям в соответствии с законодательством Российской Федерации о

техническом регулировании.

Изготовитель

Открытое акционерное общество «Научно-исследовательский институт физических

измерений» (ОАО «НИИФИ»).

Володарского ул., д. 8/10, г. Пенза, Российская Федерация, 440026

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

е-mail:

info@niifi.ru

Испытательный центр

ОАО «НИИФИ»

Володарского ул., д. 8/10, г. Пенза, Российская Федерация, 440026

Телефон: (8412) 56-26-93,

Факс: (8412) 55-14-99

Аттестат аккредитации ОАО «НИИФИ» по проведению испытаний средств

измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

М.п.

С.С. Голубев

«_____»______________2015 г.
