Мультипликаторы динамометрические пневматические электронные Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72, ГРСИ 60332-15

Смотреть ГРСИ
60331-15

Номер госреестра:

60332-15

Наименование СИ:

Мультипликаторы динамометрические пневматические электронные

Обозначение типа:

Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72

Производитель:

Фирма "Norbar Torque Tools Ltd.", Великобритания

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

01.04.2020

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 58394

об утверждении типа средств измерений

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мультипликаторы динамометрические пневматические электронные серий

Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72

Назначение средства измерений

Мультипликаторы динамометрические пневматические электронные серий Pneutorque®

PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72 (далее – мультипликаторы) предназначены

для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соедине-

ний с установленной погрешностью и сигнализации о достижении нормированного значения.

Описание средства измерений

Принцип действия мультипликаторов основан на преобразовании, передаче, увеличении

крутящего момента силы и использовании силы реакции опоры.

Мультипликаторы включают в себя пневматический двигатель, который вращает редук-

тор планетарного типа, реактивную опору и присоединительный квадрат. В зависимости от мо-

дели мультипликатора редуктор имеет разное число ступеней планетарных передач. В зависимо-

сти от количества ступеней мультипликаторы имеют разный коэффициент усиления.

При достижении заранее установленного значения крутящего момента силы мультипли-

каторы сигнализируют об этом посредством световой индикации.

Управление мультипликаторами осуществляется при помощи встроенной 2-кнопочной

клавиатуры или отдельным блоком, который подключается к мультипликаторам динамометриче-

ским пневматическим электронным серий Pneutorque® PTM-52, Pneutorque® PTM-72,

Pneutorque® PTME-72.

Реакционная опора предназначена для поглощения реактивной силы, возникающей при

создании крутящего момента силы. В процессе эксплуатации реакционная опора должна упи-

раться в ближайший жесткозакрепленный конструкционный элемент.

Наименование модификаций мультипликаторов динамометрических пневматических

электронных серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72 может

включать в себя следующее:

500, 800, 1000, 1350, 2000 – указывает максимальное значение крутящего момента силы

мультипликатора динамометрического пневматического электронного;

В – указывает на возможность мультипликатора динамометрического пневматического

электронного работать в двух направлениях (по часовой стрелке и против часовой стрелки);

IC – указывает на то, что блок управления встроен в мультипликатор динамометриче-

ский пневматический электронный;

EC - указывает на то, что мультипликатор динамометрический пневматический

электронный и блок управления соединены между собой кабелем;

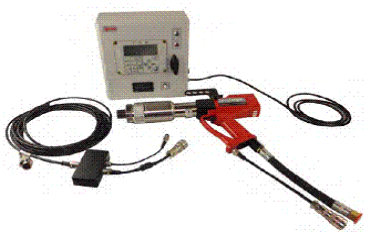

Фотография общего вида мультипликаторов динамометрических пневматических

электронных серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72

Лист № 2

Всего листов 3

Пломбирование мультипликаторов динамометрических пневматических электронных

серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque® PTME-72 не производится, огра-

ничение доступа к узлам обеспечено конструкцией самого корпуса, который является неразбор-

ным.

Метрологические и технические характеристики

МодификацияДиапазонПределыдопус-Размер при-

измерений, каемой относи- соединительного

Н·мтельной по-квадрата, мм,

грешности, %(дюйм)

Масса, кг,

не более

Габаритные

размеры

(ДхШхВ), мм,

не более

PTM-52-500-B-IC

100 - 500

19,05 (3/4)

4,9324х82х434

PTM-52-800-B-IC

160 - 800

19,05 (3/4)

4,9324х82х434

PTM-52-500-B-EC

100 - 500

19,05 (3/4)

4,9324х82х434

PTM-52-800-B-EC

160 - 800

19,05 (3/4)

4,9324х82x434

PTM-72-1000-B-IC

200 - 1000

19,05 (3/4)

7,4324х86х465

PTM-72-1350-B-IC

270 - 1350

25,4 (1)

7,4324х86х465

PTM-72-2000-B-IC

25,4 (1)

7,8324х86х498

19,05 (3/4)

7,4324х86х465

270 - 1350

25,4 (1)

7,4324х86х465

400 - 2000

25,4 (1)

7,8324х86х498

200 - 1000

19,05 (3/4)

8,5324х82х555

400 - 2000

25,4 (1)

9,0324х82х555

200 - 1000

19,05 (3/4)

8,5324х82х555

PTM-72-1000-B-

PTM-72-1350-B-

PTM-72-2000-B-

PTME-72-1000-B-

PTME-72-2000-B-

PTME-72-1000-B-

PTME-72-2000-B-

400 - 2000

±2

200 - 1000

25,4 (1)

9,0324х82х555

Диапазон рабочей температуры для всех моделей от минус 20 °С до плюс 60 °С.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклей-

кой на корпус мультипликаторов.

Комплектность средства измерений

В комплект поставки входят:

- мультипликатор;

- комплект принадлежностей и приспособлений;

- руководство по эксплуатации;

- методика поверки МП АПМ 17-14.

Лист № 3

Всего листов 3

Поверка

осуществляется в соответствии с МП АПМ 17-14 «Мультипликаторы динамометрические

пневматические электронные серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque®

PTME-72. Методика поверки» утверждённой ГЦИ СИ ООО «Автопрогресс-М» в декабре

2014 г.

Перечень основного оборудования необходимого для поверки:

- рабочий эталон 2-го разряда по ГОСТ Р 8.752-2011 с относительной погрешностью

±0,5%.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе: «Мультипликаторы динамометрические

пневматические электронные серий Pneutorque® PTM-52, Pneutorque® PTM-72, Pneutorque®

PTME-72. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к мультипликато-

рам динамометрическим пневматическим электронным серий Pneutorque® PTM-52,

Pneutorque® PTM-72, Pneutorque® PTME-72

1. ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Го-

сударственная поверочная схема для средств измерений крутящего момента силы».

2. Техническая документация «Norbar Torque Tools Ltd.», Великобритания.

Рекомендации по областям применения в сфере государственного регулирования обеспече-

ния единства измерений

- выполнение работ по обеспечению безопасных условий и охраны труда в соответствии

с Приказом Министерства внутренних дел Российской Федерации от 08 ноября 2012 г. № 1014 г.

(п. 19).

Изготовитель

«Norbar Torque Tools Ltd.», Великобритания,

Адрес: Beaumont Road, Banbury, Oxfordshire OX16 1XJ, UK

Тел.: (+44) 01295 270333

Факс: (+44) 01295 753643

e-mail:

enquiry@norbar.com

Испытательный центр

ГЦИ СИ ООО «Автопрогресс-М»

125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.

Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512

E-mail:

info@autoprogress-m.ru

Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний

средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.

Заместитель

Руководителя Федерального агентства

по техническому регулированию

и метрологииС.С. Голубев

М.п.«____» ___________ 2015 г.
