Генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B, ГРСИ 60330-15
Номер госреестра:
60330-15
Наименование СИ:
Генераторы сигналов
Обозначение типа:
2023A, 2023B, 2025, 2026A, 2026B
Производитель:
Компания "Aeroflex Limited, Wireless Business Unit", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.04.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58392
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B
Назначение средства измерений
Генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B предназначены для воспроизве-
дения сигналов высокочастотных колебаний с различными видами аналоговой модуляции.
Описание средства измерений
Принцип действия основан на синтезе высокочастотного сигнала с фазовой автоподстрой-
кой частоты по высокостабильному опорному сигналу внутреннего кварцевого генератора или
внешнего сигнала синхронизации. Для создания модулированных сигналов используется внут-
ренний источник модуляции или внешний аналоговый сигнал.
Модели 2026A, 2026B содержат два (базовое исполнение) или три (опция 001) генератора
с общей синхронизацией.
Управление осуществляется с лицевой панели вручную либо дистанционно через интер-
фейсы GPIB, RS-232.
Конструктивно генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B выполнены в виде
настольного моноблока. Общий вид показан на фотографиях 1 и 3, вид задней панели – на фо-
тографиях 2 и 4.

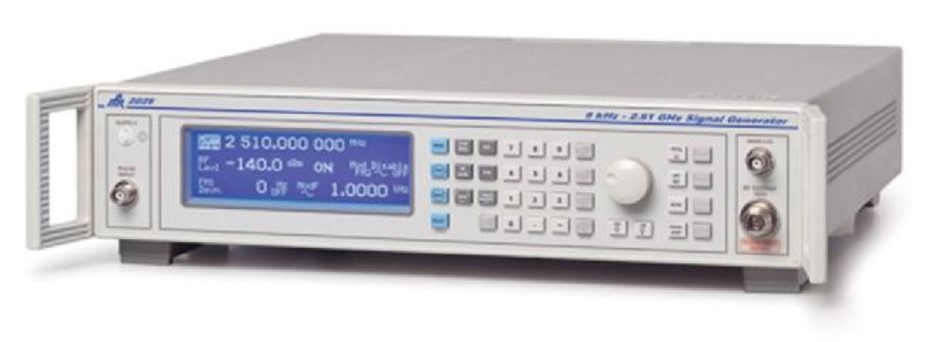

фотография 1 – общий вид моделей 2023A, 2023B, 2025
место пломбирования
фотография 2 – вид задней панели моделей 2023A, 2023B, 2025
Лист № 2
Всего листов 7
По условиям эксплуатации генераторы сигналов 2023A, 2023B, 2025, 2026A, 2026B соот-
ветствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 0 до + 55
о
С.
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет
функции управления режимами работы и представления измерительной информации. Общие
сведения о программном обеспечении приведены в таблице ниже.

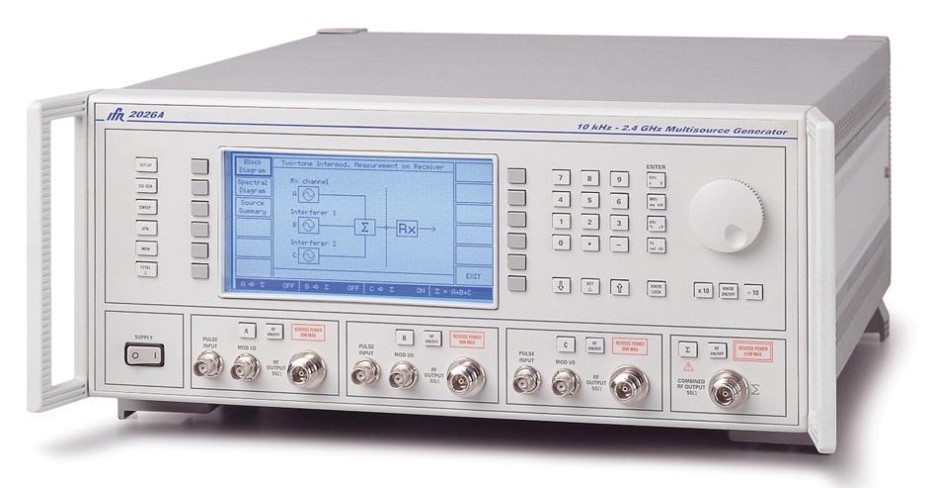

фотография 3 – общий вид моделей 2026A, 2026B
место пломбирования

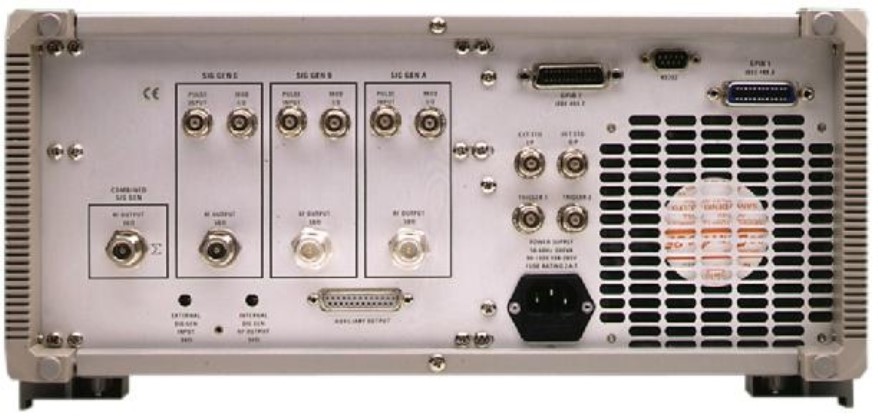

фотография 4 – вид задней панели моделей 2026A, 2026B
Лист № 3
Всего листов 7
уровень защиты (класс риска)
идентификационное наименование
идентификационный номер версии
2023A, 2023B, 20252026A, 2026B
«низкий» по Р50.2.077-2014 (класс A по WELMEC 7.2)
Aeroflex 2023 Software Aeroflex 2026 Software
3.06 и выше 1.08 и выше
Метрологические и технические характеристики
ЧАСТОТНЫЕ ПАРАМЕТРЫ
диапазон частот
2023Aот 9 кГц до 1,2 ГГц
2023Bот 9 кГц до 2,05 ГГц
2025от 9 кГц до 2,51 ГГц
2026Aот 10 кГц до 2,05 ГГц
2026Bот 10 кГц до 2,51 ГГц
разрешение по частоте1 Гц
частота опорного кварцевого генератора10 МГц
пределы допускаемого относительного годового дрейфа частоты опорного генератора за один
год после выпуска из производства или подстройки при температуре 23 ± 5
о
С
стандартное исполнение± 1·10
-6
опция 4 (2023A, 2023B, 2025), опция 003 (2026A, 2026B)± 2,5·10
-7
пределы относительной погрешности частоты опорного генератора в рабочем диапазоне тем-
ператур без учета временного дрейфа
стандартное исполнение ± 7·10
-7
опция 4 (2023A, 2023B, 2025), опция 003 (2026A, 2026B) ± 5·10
-8
ПАРАМЕТРЫ ВХОДА СИНХРОНИЗАЦИИ
частота сигнала синхронизации1 или 10 МГц
диапазон уровня сигнала синхронизацииот 220 мВ до 1 В (скз)
тип соединителя (на задней панели)BNC
входное сопротивление1 кОм
ПАРАМЕТРЫ ВЫХОДА СИНХРОНИЗАЦИИ
частота сигнала синхронизации10 МГц
тип соединителя (на задней панели)BNC
выходное сопротивление50 Ом
амплитуда сигнала синхронизации2 В (п-п)
ПАРАМЕТРЫ ВЫСОКОЧАСТОТНОГО СИГНАЛА
минимальный уровень мощности
стандартное исполнениеминус 140 дБм
1
2023A, 2023B, 2025 с опцией 1минус 2 дБм
максимальный уровень мощности немодулированного сигнала
стандартное исполнение 2023A, 2023B, 2025+ 13 дБм
2023A, 2023B, 2025 с опцией 1+ 15 дБм
2023A, 2023B, 2025 с опцией 3+ 25 дБм
2026A, 2026B на частотах до 250 кГц+ 13 дБм
2026A, 2026B на частотах от 250 кГц до 1,2 ГГц+ 24 дБм
2026A, 2026B на частотах более 1,2 ГГц+ 20 дБм
разрешение по уровню0,1 дБ
выходное сопротивление50 Ом
тип выходного разъемаN
КСВН, типовое справочное значение, не более1,5
Лист № 4
Всего листов 7
пределы допускаемой относительной погрешности уровня мощности P на частотах F при
температуре от + 17 до + 27 °C
2023A, 2023B, 2025
F ≤ 1,2 ГГц; P > минус 127 дБм± 0,8 дБ
F от 1,2 до 2,05 ГГц; P > минус 100 дБм± 1,2 дБ
F от 1,2 до 2,05 ГГц; P от минус 127 до минус 100 дБм± 1,4 дБ
F > 2,05 ГГц; P > минус 127 дБм± 1,6 дБ
2023A, 2023B, 2025 с опцией 3 при уровне мощности не менее + 7 дБм
F ≤ 1,2 ГГц; P от + 7 до + 23 дБм± 1,0 дБ
F ≤ 1,2 ГГц; P от + 23 до + 25 дБм± 1,5 дБ
F от 1,2 до 2,4 ГГц; P от + 7 до + 19 дБм± 1,2 дБ
F от 2,4 до 2,5 ГГц; P от + 7 до + 14 дБм± 1,6 дБ
2026A, 2026B
F от 10 кГц до 1 МГц; P от минус 127 до + 6 дБм± 0,8 дБ
F от 250 кГц до 1 МГц; P > + 6 дБм± 1,0 дБ
F от 1 МГц до 1,2 ГГц; P от минус 127 до минус 100 дБм± 1,0 дБ
F от 1 МГц до 1,2 ГГц; P от минус 100 до + 6 дБм± 0,8 дБ
F от 1 МГц до 1,2 ГГц; P > + 6 дБм± 1,0 дБ
F > 1,2 ГГц; P от минус 127 до + 6 дБм± 1,6 дБ
F > 1,2 ГГц; P > + 6 дБм± 2,0 дБ
пределы дополнительной относительной погрешности уровня мощности в рабочем диапазоне
температур
на частотах ≤ 1,2 ГГц ± 0,02 дБ/°C
на частотах > 1,2 ГГц ± 0,03 дБ/°C
уровень гармоник на частотах > 1 МГц при уровне мощности ≤ + 6 дБм,
не болееминус 25 дБн
2
уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц, типовое
значение, не болееминус 121 дБн/Гц
ВНУТРЕННИЙ ГЕНЕРАТОР АНАЛОГОВОЙ МОДУЛЯЦИИ
форма модулирующего сигнала: синусоидальная, треугольная, прямоугольная
диапазон частот модуляции
2023A, 2023B, 2025
синусоидальная формаот 0,01 Гц до 100 кГц
прямоугольная формаот 0,01 Гц до 50 кГц
треугольная формаот 0,01 Гц до 20 кГц
2026A, 2026B
синусоидальная формаот 0,01 Гц до 20 кГц
треугольная, прямоугольная формаот 0,01 Гц до 3 кГц
тип соединителя (на передней панели)BNC
выходное сопротивление600 Ом
номинальный уровень выходного сигнала2 В (скз)
коэффициент гармоник на частоте 1 кГц, не более0,1 %
неравномерность АЧХ относительно уровня на частоте 1 кГц± 1 дБ
РЕГУЛИРУЕМЫЙ ВЫХОД ВНУТРЕННЕГО ГЕНЕРАТОРА (2023A, 2023B, 2025)
диапазон установки напряженияот 1 мВ до 4 В (скз)
разрешение по напряжению1 мВ
пределы допускаемой абсолютной погрешности установки на-
пряжения U на частоте 1 кГц, мВ± (0,05· U + 5 мВ)
Лист № 5
Всего листов 7
ПАРАМЕТРЫ ВНЕШНЕГО ВХОДА АНАЛОГОВОЙ МОДУЛЯЦИИ
входное сопротивление100 кОм
тип соединителя (на передней панели)BNC
номинальный уровень модулирующего сигнала1 В (скз)
ПАРАМЕТРЫ ЧАСТОТНОЙ МОДУЛЯЦИИ
максимальное значение девиации частоты
(в зависимости от несущей частоты)от 100 кГц до 12,8 МГц
разрешение девиации частоты1 Гц или 3 разряда
пределы допускаемой относительной погрешности девиации частоты при частоте модуляции
1 кГц
2023A, 2023B, 2025 ± 4 %
2026A, 2026B ± 5 %
ПАРАМЕТРЫ ФАЗОВОЙ МОДУЛЯЦИИ
диапазон девиации фазыот 0 до 10 рад
разрешение девиации фазы0,01 рад или 3 разряда
пределы допускаемой относительной погрешности девиации фазы при частоте модуляции
1 кГц
2023A, 2023B, 2025 ± 4 %
2026A, 2026B ± 5 %
ПАРАМЕТРЫ АМПЛИТУДНОЙ МОДУЛЯЦИИ
диапазон коэффициента амплитудной модуляции (КАМ)от 0 до 99,9 %
разрешение КАМ0,1 %
пределы допускаемой относительной погрешности КАМ при
частоте модуляции 1 кГц± 5 %
ПАРАМЕТРЫ ИМПУЛЬСНОЙ МОДУЛЯЦИИ
диапазон частот
стандартное исполнение 2023Aот 10 МГц до 1,2 ГГц
стандартное исполнение 2023B, 2026Aот 10 МГц до 2,05 ГГц
стандартное исполнение 2025, 2026Bот 10 МГц до 2,51 ГГц
2023A с опцией 7 или 11от 100 кГц до 1,2 ГГц
2023B с опцией 7 или 11от 100 кГц до 2,05 ГГц
2025 с опцией 7 или 11от 100 кГц до 2,51 ГГц
максимальный уровень мощности
2023A, 2023B, 2025: на 8 дБ ниже максимального уровня немодулированного сигнала
2026A, 2026B: на 5 дБ ниже максимального уровня немодулированного сигнала
2023A, 2023B, 2025 с опцией 7: + 10 дБм; с опцией 11: + 22 дБм
длительность фронта и спада импульсов, типовые справочные значения, не более
стандартное исполнение10 мкс
2023A, 2023B, 2025 с опцией 720 нс
от 188 до 264 В
от 45 до 66 Гц
200 Вт
250 Вт
ОБЩИЕ ХАРАКТЕРИСТИКИ
напряжение сети электропитания
частота сети электропитания
потребляемая мощность, не более
2023A, 2023B, 2025
2026A, 2026B
габаритные размеры (ширина х глубина х высота), мм
2023A, 2023B, 2025
2026A, 2026B
419 х 440 х 107
419 х 440 х 177
Лист № 6
Всего листов 7
8 кг
16 кг
масса, не более
2023A, 2023B, 2025
2026A, 2026B
условия эксплуатации
рабочий диапазон температур
диапазон температур транспортирования и хранения
относительная влажность при температуре до 40 °C
электромагнитная совместимость (для класса “B”)
безопасность
от 0 до 55 °C
от минус 40 до + 71 °C
до 93 %
по ГОСТ Р 51522.1-2011
по ГОСТ 12.2.091-2012
ПРИМЕЧАНИЯ:
1. здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно
мощности 1 мВт
2. здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно
уровня мощности на центральной (несущей) частоте
Знак утверждения типа
Знак утверждения типа наносится заднюю панель корпуса в виде наклейки и на титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
генератор сигналов 2023A/2023B/2025/2026A/2026B
комплект принадлежностей
опции
руководство по эксплуатации
методика поверки МП РТ 2229-2015
1 шт. по заказу
1 шт.
по заказу
1 экз.
1 экз.
Поверка
осуществляется по документу МП РТ 2229-2015 «Генераторы сигналов 2023A, 2023B, 2025,
2026A, 2026B. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва»
12.02.2015 г.
Рекомендуемые средства поверки:
- стандарт частоты рубидиевый Stanford Research Systems FS725
:
относительный годовой дрейф частоты 10 МГц не более ± 1·10
-10
, уровень сигнала + 7 дБм;
- анализатор спектра Aeroflex 2394
:
диапазон частот от 1 кГц до 13,2 ГГц, разрешение отсчета частоты 1 Гц, динамический
диапазон от минус 110 до + 30 дБм;
- осциллограф цифровой Tektronix TDS3012C
:
полоса пропускания 100 МГц; относительная погрешность коэффициента отклонения
не более ± 2 %;
- преобразователь измерительный Rohde & Schwarz NRP-Z21
:
относительная погрешность измерения мощности от минус 67 до + 23 дБм частотой от 10 МГц
до 18 ГГц не более ± 0,25 дБ;
- мультиметр цифровой Keithley 2000
:
относительная погрешность измерения напряжения от 10 мВ до 4 В (скз) частотой 1 кГц не
более ± 0,35 %, от 20 мВ до 1 В (скз) на частотах от 10 Гц до 100 кГц не более ± 1 %;
- измеритель нелинейных искажений автоматический С6-11
:
абсолютная погрешность измерения коэффициента гармоник 0,1 % сигнала частотой 10 кГц
при уровне напряжения 2 В не более 0,03 %.
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
Методы измерений изложены в документах:
«Генераторы сигналов 2023A, 2023B, 2025. Руководство по эксплуатации».
«Генераторы сигналов 2026A, 2026B. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к генераторам сигналов 2023A,
2023B, 2025, 2026A, 2026B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие техни-
ческие условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощ-
ности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений време-
ни и частоты.
ГОСТ Р 8.607-2004. ГСИ. Государственная поверочная схема для средств измерений де-
виации частоты.
ГОСТ Р 8.717-2010. ГСИ. Государственная поверочная схема для средств измерений ам-
плитудной модуляции высокочастотных колебаний.
ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений ко-
эффициента гармоник.
ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений пе-
ременного электрического напряжения до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным тре-
бованиям в соответствии с законодательством Российской Федерации о техническом регулиро-
вании
Изготовитель
Компания “Aeroflex Limited, Wireless Business Unit”, Великобритания;
Longacres House, Six Hills Way, Stevenage, Hertfordshire SG1 2AN, UK, tel. +44(0)1438-742200,
fax +44(0)1438-727601
Заявитель
ЗАО «АКТИ-Мастер», г. Москва;
127254, Москва, Огородный проезд, д. 5, стр. 5;
тел./факс (495)926-71-85
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение
«Государственный региональный центр стандартизации, метрологии и испытаний в Москве»
(ГЦИ СИ ФБУ «Ростест-Москва»).
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому______________С.С. Голубев
регулированию и метрологии
М.п.«______»_______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57901-14 | Модули ввода аналоговых сигналов устройств управления технологической автоматики, защиты и КИП УСО 6000 | СР6731.1, СР6732.1, СР6734 | ООО "СКБ программируемых средств и систем управления", г.Чебоксары | 2 года | Перейти |
| 8889-82 | Генераторы импульсов | Г5-79 | Нет данных | 1 год | Перейти |
| 39091-08 | Анализаторы сигналов | R&S FSQ3/8/26/40 | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия | 2 года | Перейти |
| 53565-13 | Генераторы сигналов произвольной формы | 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В | Фирма "Agilent Technologies", Малайзия | 1 год | Перейти |
| 49643-12 | Генераторы сигналов произвольной формы | HMF2525, HMF2550 | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
