Система измерительно-управляющая насосно-компрессорной станции ОАО "ЕВРАЗ ЗСМК" Нет данных, ГРСИ 60288-15
Номер госреестра:
60288-15
Наименование СИ:
Система измерительно-управляющая насосно-компрессорной станции ОАО "ЕВРАЗ ЗСМК"
Обозначение типа:
Нет данных
Производитель:
ОАО "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ЕВРАЗ ЗСМК), г.Новокузнецк
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ РИЦ110.02
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству №58344
об утверждении типа средств измерений
Лист № 1
Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системаизмерительно-управляющаянасосно-компрессорнойстанции
ОАО «ЕВРАЗ ЗСМК»
Назначение средства измерений
Система измерительно
-
управляющая насосно
-
компрессорной станции ОАО «ЕВРАЗ
ЗСМК» (далее – ИУС) предназначена для измерений объёмного расхода воды, давления воды,
температуры воды, автоматического непрерывного контроля технологических параметров, их
визуализации, регистрации и хранения, диагностики состояния технологического оборудования
ИУС, формирования сигналов предупредительной и аварийной сигнализации.
Описание средства измерений
ИУС является средством измерений единичного производства. Конструкция ИУС
представляет собой трехуровневую систему, построенную по иерархическому принципу. В
состав ИУС входят 32 измерительных канала. Измерительные каналы (ИК) ИУС состоят из
следующих компонентов (по ГОСТ Р 8.596):
1) измерительные компоненты – первичные измерительные преобразователи, имеющие
нормированные метрологические характеристики (нижний уровень ИУС);
2) комплексный компонент – контроллер программируемый SIMATIC S7-300 (средний
уровень ИУС);
3) вычислительные компоненты – автоматизированные рабочие места (АРМ) и серверы
(верхний уровень ИУС);
4) связующие компоненты – технические устройства и средства связи, используемые
для приема и передачи сигналов, несущих информацию об измеряемой величине от одного
компонента ИУС к другому.
Измерительные каналы ИУС имеют простую структуру, которая позволяет реализовать
прямойметодизмеренийпутемпоследовательныхизмерительныхпреобразований.
Структурная схема ИУС приведена на рисунке 1.
Принцип действия ИУС заключается в следующем. ИУС функционирует в
автоматическом режиме. Первичные измерительные преобразователи выполняют измерение
физических величин и их преобразование в унифицированный сигнал постоянного тока (от 4 до
20 мА). Контроллер программируемый измеряет аналоговые унифицированные выходные
сигналы измерительных преобразователей, выполняет их аналого-цифровое преобразование,
осуществляет преобразование цифровых кодов в значения технологических параметров,
выполняетвычислительные и логические операции, проводит диагностику оборудования,
формирует сигналы предупредительной и аварийной сигнализации. Контроллер программи-
руемый по цифровым каналам передает информацию на серверы и АРМ. Серверы выполняют
архивирование информации, ее хранение и передают данные на АРМ для отображения. АРМ
обеспечивают отображение параметров технологического процесса, архивных данных, журнала
сообщений, сигналов сигнализации, информации о состоянии оборудования ИУС, настройку
сигнализации.
ИУС обеспечивает выполнение следующих основных функций:
1) измерение и отображение значений физических величин, характеризующих
технологический процесс;
2) автоматическаядиагностикаиотображениесостояниятехнологического
оборудования;
3) контроль протекания технологического процесса;
Лист № 2
Всего листов 14
ПИП – первичный измерительный преобразователь, ППО – пылеподготовительное
отделение, НКС – насосно- комрпрессорная станция

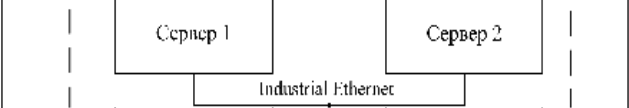

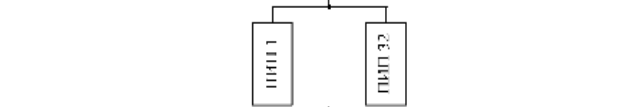

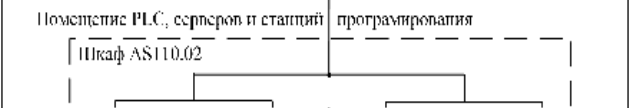

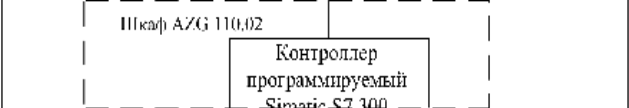

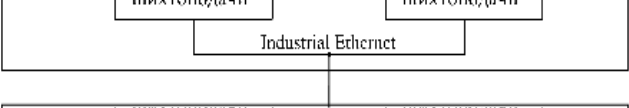

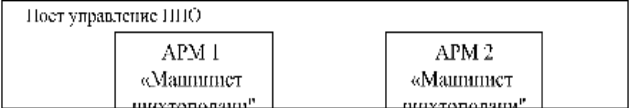

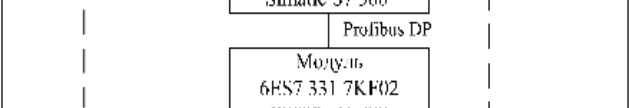

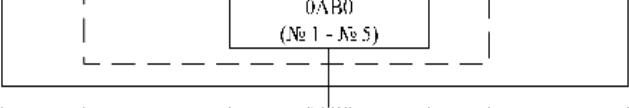

Рисунок 1 – Структурная схема ИУС
Лист № 3
Всего листов 14
4) формирование журнала сообщений, отображение аварийных, предупредительных,
технологических и диагностических системных сообщений и их протоколирование;
5) формирование и отображение сигналов предупредительной, аварийной сигнализа-
ции;
6) хранение архивов значений параметров технологического процесса;
7) выполнение функции защиты оборудования, программного обеспечения и данных от
несанкционированного доступа на физическом и программном уровне;
8) ведение системы обеспечения единого времени.
Система обеспечения единого времени (СОЕВ) выполняет законченную функцию
измерений и синхронизации времени. СОЕВ ИУС включает в состав: серверы, АРМ и сервер
технологической информации (СТИ), синхронизирующий время с корпоративным сервером
времени ОАО «ЕВРАЗ ЗСМК». Сервер времени осуществляет прием точного времени через
Интернет с использованием протокола NTP от тайм-серверов 2 уровня (Stratum 2). Серверы и
АРМ один раз в 10 минут обращаются к СТИ, считывают точное время и осуществляют
синхронизацию шкал времени часов серверов и АРМ.
Программное обеспечение
Структура и функции программного обеспечения (ПО) ИУС:
–
ПО АРМ функционирует в SCADA системе SIMATIC WinCC и осуществляет
отображение измеренных значений параметров технологического процесса, архивных данных,
журнала сообщений, сигналов предупредительной и аварийной сигнализации, информации о
состоянии технологического оборудования ИУС; настройку сигнализации;
–
ПО серверов функционирует в SCADA системе SIMATIC WinCC осуществляет
прием данных из контроллеров, хранение архивных данных и сообщений в СУБД MS SQL
Server 2000 и передачу данных на АРМ;
–
встроенное ПО контроллера программируемого SIMATIC S7-300 (метрологиче-
ски значимая часть ПО ИУС) разработано в системе программирования STEP 7 и осуществляет
автоматизированный сбор, обработку и передачу измерительной информации на серверы и
АРМ, обеспечивает работу предупредительной и аварийной сигнализации, осуществляет
диагностику оборудования.
Идентификационные данные метрологически значимой части ПО ИУС (ПО контрол-
лера) приведены в таблице 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Таблица 1
Значение
NKS_real
-
Цифровой идентификатор ПО
Для файла конфигурации
Проекта NKS_real: subblk.dbt
F62B8B6EE44240BB896497DE6845E6F8
Метрологические характеристики ИУС нормированы с учетом ПО контроллера.
Уровень защиты ПО контроллера, ПО АРМ и ПО серверов от непреднамеренных и преднаме-
ренных изменений соответствует уровню «высокий» по классификации Р 50.2.077-2014.
Лист № 4
Всего листов 14
Метрологические и технические характеристики
Метрологические характеристики и характеристики погрешности измерительных
каналов ИУС приведены в таблице 2.
Параметры электрической сети питания:
–
напряжение питания переменного тока, В
–
частота, Гц
–
напряжение питания постоянного тока, В
от 198 до 242;
от 49,6 до 50,4;
от 21,6 до 26,4.
Параметры выходных сигналов с первичных измерительных преобразователей:
1) непрерывные сигналы (по ГОСТ 26.011-80):
– электрический ток, мАот 4 до 20.
Параметры входных сигналов модулей ввода аналоговых сигналов контроллеров:
–
модуль 6ES7 331-7KF02-0AB0 (электрический ток)от 4 до 20 мА.
Коммуникационные каналы и интерфейсы:
–
информационный обмен между измерительными и комплексными компонентами
ИУС осуществляется по кабелям контрольным с медными жилами с ПВХ изоляцией и
проводам термоэлектродным (компенсационным);
–
информационный обмен между компонентами среднего и верхнего уровней ИУС
осуществляется посредством промышленных информационных сетей: Profibus DP для связи
модулей ввода аналоговых сигналов с центральным управляющим устройством контроллера;
Industrial Ethernet для связи контроллера с серверами, серверов с АРМ и для связи между АРМ.
Климатические условия применения:
–
для измерительных и связующих компонентов ИУС:
от 5 до 40;
от 5 до 40;
а) температура окружающего воздуха, °С:
1) расходомеры
2) преобразователи давления измерительные
3) датчики температуры:
– погружаемая часть
– контактные головки
б) относительная влажность при 25 °С, %
в) атмосферное давление, кПа
при измеряемой
температуре;
от 5 до 40;
от 40 до 90;
от 84 до 106,7.
–
для комплексных компонентов и АРМ ИУС:
а) температура окружающего воздуха, °С
б) относительная влажность при 25 °С, %
в) атмосферное давление, кПа
от 5 до 40;
от 40 до 80;
от 84 до 106,7.
Средний срок службы ИУС, лет, не менее8.
Система обеспечения единого времени ИУС согласована со шкалой UTC (SU) с
погрешностью ±5 с.
Лист № 5
Всего листов 14
Диапазон
измерений
физической
величины, ед.
измерений
Номер в
Гос.
реестре СИ
Границы
допускаемой
основной
погрешности
ИК
Границы
допускаемой
погрешности
ИК в рабочих
условиях
51587-12
от 0 до 2,5 бар
15772-11
γ=±2,0 %
γ=±4 %
45743-10
от 0 до 2,5 бар
15772-11
γ=±1,0 %
γ=±2,8 %
γ=±0,25 %
γ=±0,25 %
45743-10
от 0 до 10 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±0,9 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
от 0 до 10 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
от 0 до 10 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1 %
Таблица 2
СИ, входящие в состав ИК ИУС
№ Наименова-
ИК ние ИК ИУС
Давление
1на напоре
насоса В5-М1
γ=±0,5 %γ=±0,7 %
Пределы Пределы
допускаемой допускаемой
Наименование, тип СИ основнойдополнительной
погрешности погрешности
компонента ИКкомпонента ИК
Преобразователь давления
измерительный SITRANS P200γ=±0,25 %γ=±0,25 %/10
○
С
мод. 7MF1565-3CB00-1AA1
Модуль ввода аналоговых
сигналов SM 331
мод.: 6ES7 331-7KF02-0AB0
контроллера программируемого Simatic
S7-300 (далее – Модуль 6ES7 331-
7KF02-0AB0)
Преобразователь давления
измерительный SITRANS PZγ=±0,25 %γ=±0,25 %
мод. 7MF1564-3CА00-1AA1
Давление
2на напоре
насоса В5-М2
Модуль 6ES7 331-7KF02-0AB0γ=±0,5 %γ=±0,7 %
Преобразователь давления
измерительный SITRANS PZ
мод. 7MF1564-3CA00-1AA1
Давление
3на напоре
насоса В4-М1
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CA00-1AA1
Давление
4на напоре
насоса В4-М2
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CA00-1AA1
Давление
5на напоре
насоса В4-М3
Лист № 6
Всего листов 14
Диапазон
измерений
физической
величины, ед.
измерений
Номер в
Гос.
реестре СИ
Границы
допускаемой
основной
погрешности
ИК
Границы
допускаемой
погрешности
ИК в рабочих
условиях
51587-12
от 0 до 10 бар
15772-11
γ=±0,6 %
γ=±1,1 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
7
Давление
после
насосов В4
(1-я ветка)
от 0 до 10 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1 %
γ=±0,25 %
γ=±0,25 %
на каждые 10 °С
21968-06
8
Температура
после
насосов В4
(1-я ветка)
от 0 до 50
0
С
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
Δ=±0,8 °С
Δ=±2,3 °С
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
9
Давление
после
насосов В4
(2-я ветка)
от 0 до 10 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1 %
γ=±0,25 %
γ=±0,25 %
на каждые 10 °С
21968-06
10
Температура
после
насосов В4
(2-я ветка)
от 0 до 50
0
С
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
Δ=±0,8 °С
Δ=±2,3 °С
Таблица 2
СИ, входящие в состав ИК ИУС
№ Наименова-
ИК ние ИК ИУС
Пределы Пределы
допускаемой допускаемой
Наименование, тип СИ основнойдополнительной
погрешности погрешности
компонента ИКкомпонента ИК
Преобразователь давления
измерительный SITRANS P200
○
мод. 7MF1565-3CA00-1AA1
γ=±0,25 %γ=±0,25 %/10 С
Давление
6на напоре
насоса В4-М4
Модуль 6ES7 331-7KF02-0AB0γ=±0,5 %γ=±0,7 %
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CA00-1AA1
Термопреобразователь
с унифицированным выходным
сигналом
мод. ТСМУ Метран 274-02
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CA00-1AA1
Термопреобразователь
с унифицированным выходным
сигналом
мод. ТСМУ Метран 274-02
Лист № 7
Всего листов 14
Диапазон
измерений
физической
величины, ед.
измерений
Номер в
Гос.
реестре СИ
Границы
допускаемой
основной
погрешности
ИК
Границы
допускаемой
погрешности
ИК в рабочих
условиях
30333-10
от 1,149 до
217,3 м
3
/час
15772-11
δ=±3 %
δ =±4 %
δ=±2 %
–
30333-10
12
Расход после
насосов В4
(2-я ветка)
от 1,149 до
217,3 м
3
/час
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
δ=±3 %
δ =±4 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
13
Давление
на напоре
насоса
В2.2-М1
от 0 до 16 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1%
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
14
Давление
горячей воды
из теплосети
от 0 до 25 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1%
γ=±0,25 %
γ=±0,25 %
на каждые 10 °С
21968-06
15
Температура
горячей воды
из теплосети
от 0
до 180 ºС
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
Δ=±1,5 °С
Δ=±4 °С
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
16
Давление
на напоре
насоса
В2.2-М2
от 0 до 16 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1%
Таблица 2
СИ, входящие в состав ИК ИУС
№ Наименова-
ИК ние ИК ИУС
Пределы Пределы
допускаемой допускаемой
Наименование, тип СИ основнойдополнительной
погрешности погрешности
компонента ИКкомпонента ИК
Расходомер-счётчик электромагнитный
Взлёт ЭМ Профи-222
δ=±2 %–
Расход после
11насосов В4
(1-я ветка)
Модуль 6ES7 331-7KF02-0AB0γ=±0,5 %γ=±0,7 %
Расходомер-счётчик электромагнитный
Взлёт ЭМ Профи-222
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CB00-1AA1
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CD00-1AA1
Термопреобразователь
с унифицированным выходным
сигналом
мод. ТСМУ Метран 274-02
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CB00-1AA1
Лист № 8
Всего листов 14
№
ИК
Наименова-
ние ИК ИУС
Диапазон
измерений
физической
величины, ед.
измерений
Номер в
Гос.
реестре СИ
Границы
допускаемой
основной
погрешности
ИК
Границы
допускаемой
погрешности
ИК в рабочих
условиях
51587-12
17
Давление
отработанной
воды в
теплосеть
от 0 до 25 бар
15772-11
γ=±0,6 %
γ=±1,1%
γ=±0,25 %
γ=±0,25 %
на каждые 10 °С
21968-06
18
Температура
отработанной
воды в
теплосеть
от 0 до 180
0
С
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
Δ=±1,5 °С
Δ=±4 °С
γ=±0,25 %
γ=±0,25 %
на каждые 10 °С
21968-06
19
Температура
воды из
пожарного
водопровода
от 0 до 50
0
С
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
Δ=±0,8 °С
Δ=±2,3 °С
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
20
Давление воды
из пожарного
водопровода
от 0 до 10 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,7 %
γ=±1,4 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
21
Давление
на напоре
насоса
В2.1-М1
от 0 до 16 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1%
Таблица 2
СИ, входящие в состав ИК ИУС
Пределы Пределы
допускаемой допускаемой
Наименование, тип СИ основнойдополнительной
погрешности погрешности
компонента ИКкомпонента ИК
Преобразователь давления
измерительный SITRANS P200
○
мод. 7MF1565-trial-1AA1
γ=±0,25 %γ=±0,25 %/10 С
Модуль 6ES7 331-7KF02-0AB0γ=±0,5 %γ=±0,7 %
Термопреобразователь
с унифицированным выходным
сигналом
мод. ТСМУ Метран 274-02
Термопреобразователь
с унифицированным выходным
сигналом
мод. ТСМУ Метран 274-02
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CB00-1AA1
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CB00-1AA1
Лист № 9
Всего листов 14
№
ИК
Наименова-
ние ИК ИУС
Диапазон
измерений
физической
величины, ед.
измерений
Номер в
Гос.
реестре СИ
Границы
допускаемой
основной
погрешности
ИК
Границы
допускаемой
погрешности
ИК в рабочих
условиях
51587-12
22
Давление
на напоре
насоса
В2.1-М2
от 0 до 16 бар
15772-11
γ=±0,6 %
γ=±1,1 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
23
Давление
на напоре
насоса
В2.1-М3
от 0 до 16 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
24
Давление
после
насосов В2.1
(1-я ветка)
от 0 до 16 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,7 %
γ=±1,3 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
25
Давление
после
насосов В2.1
(2-я ветка)
от 0 до 16 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,6 %
γ=±1,1 %
γ=±0,25 %
γ=±0,25 %/10
○
С
51587-12
26
Давление
после
насосов В2.1
(3-я ветка)
от 0 до 16 бар
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
γ=±0,7 %
γ=±1,3 %
δ=±2 %
–
30333-10
27
Расход воды
на градирню
№1
от 0,957 до
143,5 м
3
/час
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
δ=±3 %
δ =±4 %
Таблица 2
СИ, входящие в состав ИК ИУС
Пределы Пределы
допускаемой допускаемой
Наименование, тип СИ основнойдополнительной
погрешности погрешности
компонента ИКкомпонента ИК
Преобразователь давления
измерительный SITRANS P200γ=±0,25 %γ=±0,25 %/10
○
С
мод. 7MF1565-3CB00-1AA1
Модуль 6ES7 331-7KF02-0AB0γ=±0,5 %γ=±0,7 %
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CB00-1AA1
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CD00-1AA1
Преобразователь давления
измерительный SITRANS P200
мод. 7MF1565-3CB00-1AA1
Преобразователь давления измеритель-
ный SITRANS P200
мод. 7MF1565-3CD00-1AA1
Расходомер-счётчик электромагнитный
Взлёт ЭМ Профи-222
Лист № 10
Всего листов 14
Диапазон
измерений
физической
величины, ед.
измерений
Номер в
Гос.
реестре СИ
Границы
допускаемой
основной
погрешности
ИК
Границы
допускаемой
погрешности
ИК в рабочих
условиях
30333-10
от 0,957 до
143,5 м
3
/час
15772-11
δ=±3 %
δ =±4 %
δ=±2 %
–
30333-10
29
от 0,957 до
143,5 м
3
/час
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
δ=±3 %
δ =±4 %
δ=±2 %
–
30333-10
30
Расход
воды trial
компрессоров
от 0,232 до
34,78 м
3
/час
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
δ=±3 %
δ =±4 %
γ=±0,25 %
γ=±0,25 %
на каждые 10 °С
21968-06
31
Температура
воды в
резервуаре
от 0 до 100
0
С
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
Δ=±1,1 °С
Δ=±2,9 °С
γ=±0,25 %
γ=±0,25 %
на каждые 10 °С
21968-06
32
Температура
воды после
компрессоров
от 0 до 100
0
С
Модуль 6ES7 331-7KF02-0AB0
γ=±0,5 %
γ=±0,7 %
15772-11
Δ=±1,1 °С
Δ=±2,9 °С
Таблица 2
СИ, входящие в состав ИК ИУС
№ Наименова-
ИК ние ИК ИУС
Пределы Пределы
допускаемой допускаемой
Наименование, тип СИ основнойдополнительной
погрешности погрешности
компонента ИКкомпонента ИК
Расходомер-счётчик электромагнитный
Взлёт ЭМ Профи-222
δ=±2 %–
Расход воды
28на градирню
№2
Модуль 6ES7 331-7KF02-0AB0γ=±0,5 %γ=±0,7 %
Расходомер-счётчик электромагнитный
Взлёт ЭМ Профи-222
Расход
воды на
охлаждение
компрессоров
Расходомер-счётчик электромагнитный
Взлёт ЭМ Профи-222
Термопреобразователь
с унифицированным выходным
сигналом
мод. ТСМУ Метран 274-02
Термопреобразователь
с унифицированным выходным
сигналом
мод. ТСМУ Метран 274-02
Примечания:
1. В таблице приняты следующие обозначения: Δ – абсолютная погрешность; δ – относительная погрешность; γ – приведенная погрешность
Лист № 11
Всего листов 14
Знак утверждения типа
Знакутверждениятипананоситсятипографскимспособомнатитульный
листдокумента«Система измерительно-управляющаянасосно-компрессорнойстанции
ОАО «ЕВРАЗ ЗСМК». Паспорт».
Комплектность средства измерений
В комплект ИУС входят технические средства, специализированные программные
средства, а также документация, представленные в таблицах 2 – 4, соответственно.
Измерительные и комплексные компоненты ИУС представлены в таблице 2, вычисли-
тельные и вспомогательные компоненты, программное обеспечение (включая программное
обеспечение контроллеров программируемых) – в таблице 3, техническая документация – в
таблице 4.
1
2
2
2
3
1
4
1
Таблица 3
№НаименованиеПО
Коли-
чество,
шт.
В состав АРМ 1 «Машинист
шихтоподачи», АРМ 2 «Маши-
нист шихтоподачи» входят:
– компьютер в промышленном
исполнении, минимальные тре-
бования: процессор Pentium D;
3.0 ГГц; 1 Гбайт ОЗУ; 160 Гбайт
HDD; CDROM; Ethernet; Мони-
тор 24” (1 шт.); клавиатура
(1 шт.); мышь (1 шт.)
Операционная система:
Microsoft Windows 2003 Server.
Прикладное ПО:
СУБД Microsoft SQL Server 2000 SP3;
SCADA система – SIMATIC WinCC
v.6.0, Siemens AG;
проект: PUT_Infostr
В состав серверов № 1, № 2 вхо-
дят:
– компьютер в промышленном
исполнении, минимальные тре-
бования:
процессор Pentium D; 3.0 ГГц;
1 Гбайт ОЗУ; 160 Гбайт HDD;
CDROM; Ethernet
Операционная система:
Microsoft Windows 2000 Server.
Прикладное ПО:
СУБД Microsoft SQL Server 2000 SP3;
SCADA система – SIMATIC WinCC
v.6.0, Siemens AG;
проект: PUT_Infostr
Контроллер программируемый
SIMATIC S7-300
Система программирования STEP7;
проект: NKS_real
Программатор, минимальные
требования: ноутбук 15"; Pentium
IV; 3.0 ГГц; 512 Мбайт ОЗУ;
80 Гбайт HDD; DVD-R/RW;
FDD; Ethernet; USB/MPI адаптер
Операционная система:
Microsoft Windows ХР Pro.
Прикладное ПО:
Пакет PCS7 v.6.0;
система программирования STEP 7
Лист № 12
Всего листов 14
5
1
6
4
Таблица 3
№НаименованиеПО
Коли-
чество,
шт.
Источник бесперебойного пита-
ния APC Black Smart–UPS–
1500 VA
Стабилизированный блок пита-
ния модульного типа SITOP–
POWER 120/230-500 В АС (U
вх
),
24 В/10 A DC (U
вых
)
№
Наименование
1
1
2
1
3
1
Таблица 4
Коли-
чество,
шт.
РИЦ110.02-ИЭАвтоматизацияинфрастурныхобъектовпроекта
«Строительство установки по приготовлению и вдуванию пылеугольного
топливавдоменныепечи». Подсистема«Управление насосно-
компрессорной станцией». Руководство пользователя
РИЦ110.02-АСУ1Автоматизацияинфрастурныхобъектовпроекта
«Строительство установки по приготовлению и вдуванию пылеугольного
топливавдоменныепечи». Подсистема«Управление насосно-
компрессорной станцией». Рабочая документация. Основной комплект
рабочих чертежей
РИЦ110.02-П5Автоматизацияинфрастурныхобъектовпроекта
«Строительство установки по приготовлению и вдуванию пылеугольного
топливавдоменныепечи». Подсистема«Управление насосно-
компрессорной станцией». Описание информационного обеспечения
Система измерительно-управляющая насосно-компрессорной станции
4ОАО «ЕВРАЗ ЗСМК». Паспорт1
МП217-14ГСИ.Системаизмерительно-управляющаянасосно-
5компрессорной станции ОАО «ЕВРАЗ ЗСМК». Методика поверки1
Поверка
осуществляется по документу МП 217-14 «ГСИ. Система измерительно-управляющая
насосно-компрессорной станции ОАО «ЕВРАЗ ЗСМК». Методика поверки», утвержденному
ФБУ «Томский ЦСМ» в ноябре 2014 г.
Основные средства поверки:
–
средства измерений в соответствии с нормативной документацией по поверке
первичных измерительных преобразователей;
Лист № 13
Всего листов 14
–
калибратор многофункциональный MC5-R. Основные метрологические характери-
стики калибратора приведены в таблице 5;
–
миллиомметр Е6-18/1. Основные метрологические характеристики миллиомметра
Е6-18/1 приведены в таблице 5;
–
радиочасы МИР РЧ-02. Основные метрологические характеристики радиочасов
МИР РЧ-02 приведены в таблице 5.
Основные метрологические характеристики
Таблица 5
Наименова-
ние и тип
средства
поверки
Диапазон измерений, номинальное значение
Погрешность, класс точности,
цена деления
Калибратор
многофунк-
циональный
MC5-R
Воспроизведение сигналов силы постоянно-
го тока в диапазоне от 0 до 20 мАΔ = ±(0,2·10
-3
·I
показ.
+1) мкА
(при R
нагр
= 800 Ом)
Миллиомметр от 0,0001 до 100 Омδ = ±1,5 %
Е6-18/1
Радиочасы
МИР РЧ-02
Пределы допускаемой абсолютной погрешности синхронизации («привяз-
ки») фронта выходного сигнала 1 Гц по шкале координированного времени
UTC (Universal Time Coordinaed) ± 1 мкс
Примечания
1) В таблице приняты следующие обозначения: Δ – абсолютная погрешность; δ – относи-
тельная погрешность; I
показ.
, Т
показ.
– показания тока и температуры соответственно.
2) Разрешающая способность для термопар 0,01 °С, R
вх
> 10 Мом
Сведения о методиках (методах) измерений
Метод измерений приведен в документах:
- РИЦ110.02-ИЭ Автоматизация инфрастурных объектов проекта «Строительство
установки по приготовлению и вдуванию пылеугольного топлива в доменные печи».
Подсистема «Управление насосно-компрессорной станцией». Руководство пользователя.
Нормативныеитехническиедокументы,распространяющиесянаСистему
измерительно-управляющую насосно-компрессорной станции ОАО «ЕВРАЗ ЗСМК»
1 ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем.
Основные положения.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
3 РИЦ110.02-П5 Автоматизация инфрастурных объектов проекта «Строительство
установки по приготовлению и вдуванию пылеугольного топлива в доменные печи».
Подсистема «Управление насосно-компрессорной станцией». Описание информационного
обеспечения.
Лист № 14
Всего листов 14
4 РИЦ110.02-АСУ1 Автоматизация инфрастурных объектов проекта «Строительство
установки по приготовлению и вдуванию пылеугольного топлива в доменные печи».
Подсистема «Управление насосно-компрессорной станцией». Рабочая документация. Основной
комплект рабочих чертежей.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
установленных
безопасности к
Осуществлениепроизводственногоконтролязасоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Изготовитель
Открытое акционерное общество «ЕВРАЗ Объединенный Западно - Сибирский
металлургический комбинат» (ОАО «ЕВРАЗ ЗСМК»)
Юридическийадрес:Россия,654043,Кемеровскаяобл.,г.Новокузнецк,
ш. Космическое, д. 16
Почтовый адрес: Россия,654043, Кемеровскаяобл., г. Новокузнецк, ш. Космическое, д. 16
Тел. (3843) 59-59-00, факс (3843) 59-43-43
E-mail:
Сайт:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»).
Юридический адрес адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17-а
Тел. (3822) 55-44-86, факс (3822) 56-19-61, 55-36-76
Е-mail:
Сайт:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30113-13 от 03.06.2013 г
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
C.C. Голубев
М.п.
«
»
2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 75267-19 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть-Сибирь" по НПС-2 | Нет данных | АО "Транснефть - Сибирь", г.Тюмень | 4 года | Перейти |
| 76530-19 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Инертник" | Нет данных | ООО "Энергетическая компания "СТИ", г.С.-Петербург | 4 года | Перейти |
| 37938-08 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии бытовых потребителей ОАО "Курскэнерго" | Нет данных | ООО "Белгородэнергосервис", г.Белгород | 4 года | Перейти |
| 37293-08 | Система измерительная резервуарного парка титул 4039 (МПУ-23) ТСП ОАО "ЛУКОЙЛ-Нижегороднефтеоргсинтез" ИС Титул 4039 (МПУ-23) | Нет данных | ОАО "ЛУКОЙЛ-Нижегороднефтеоргсинтез", г.Кстово | 1 год | Перейти |
| 53425-13 | Система измерительная автоматизированной системы контроля и управления цехом разделения воздуха и подсистемы контроля и управления кислородно-распределительным пунктом ОАО "ЕВРАЗ ЗСМК" | Нет данных | ОАО "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ЕВРАЗ ЗСМК), г.Новокузнецк | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
