Номер госреестра:
60264-20
Наименование СИ:
Дозиметры гамма-излучения
Обозначение типа:
ДКГ-РМ1605
Производитель:
ООО "Полимастер", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.07.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78287
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры гамма - излучения ДКГ-РМ1605
Назначение средства измерений
Дозиметрыгамма-излучения ДКГ-РМ1605(далее-дозиметры)предназначеныдля:
измерений мощности амбиентного эквивалента дозы
H
*(10)
(далее - МЭД) гамма – и рент-
геновского излучений (далее фотонного излучения);
измерений амбиентного эквивалента дозы
H*(10)
(далее - ЭД) фотонного излучения;
поиска, обнаружения и локализации радиоактивных материалов.
Описание средства измерений
Принцип действия дозиметра основан на периодическом измерении интервалов времени
включением детектора и первым (после включения детектора) зарегистрированным импульсом
фотонного излучения и вычислением МЭД и ЭД по специальному алгоритму. Время измерения
МЭД выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами дозиметров осуществляется микропроцессором. Микро-
процессор тестирует состояние основных узлов дозиметра, ведет обработку поступающей ин-
формации, осуществляет вывод результатов измерений и режимов работы дозиметра на мат-
ричный жидкокристаллический индикатор (ЖКИ), управляет схемой обеспечения работоспо-
собности детектора, выдает сигнал на звуковой, световой сигнализаторы в случаях, предусмот-
ренных алгоритмом работы дозиметра, контролирует состояние элемента питания и управляет
процессом обмена информацией между дозиметром и персональным компьютером (ПК) по
USB интерфейсу или смартфоном по радиоканалу Bluetooth.
В качестве детектора фотонного излучения в модификациях дозиметра ДКГ-РМ1605 и
ДКГ-РМ1605ВТ используется счетчик Гейгера-Мюллера.
В качестве детектора фотонного излучения в модификациях дозиметра ДКГ-РМ1605А и
ДКГ-РМ1605АВТ используется сцинтилляционный блок детектирования и счетчик Гейгера-
Мюллера.
Выбор режимов работы дозиметра осуществляется с помощью двухкнопочной клавиату-
ры. Результаты измерения и режимы работы индицируются на ЖКИ.
В дозиметре имеется встроенная световая, звуковая и вибрационная сигнализация.
Питание дозиметра осуществляется от одного элемента питания типа АА.
В дозиметре имеется внутренняя энергонезависимая память, позволяющая накапливать и
хранить информацию.
Дозиметр имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т.д.).
Дозиметры выпускаются в четырех модификациях:
дозиметр гамма-излучения ДКГ-РМ1605;
дозиметр гамма-излучения ДКГ-РМ1605А. Отличается от дозиметра ДКГ-РМ1605 повышен-
ной чувствительностью, к фотонному излучению;
дозиметр гамма-излучения ДКГ-РМ1605ВТ. Отличается от дозиметра ДКГ-РМ1605 наличи-
ем радиоканала типа Bluetooth для связи с мобильными устройствами (смартфонами);
дозиметр гамма-излучения ДКГ-РМ1605А-ВТ. Отличается от дозиметра ДКГ-РМ1605 по-
вышенной чувствительностью к фотонному излучению и наличием радиоканала типа
Bluetooth для связи с мобильными устройствами (смартфонами).

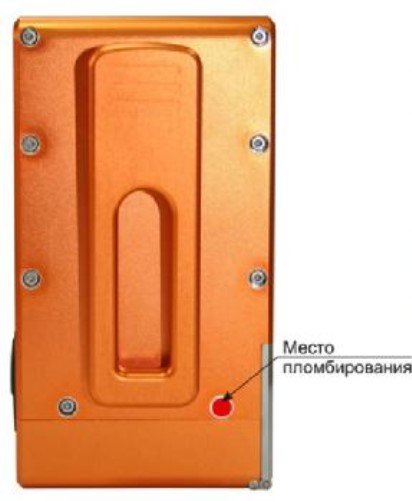

Общий вид дозиметров и место пломбирования от несанкционированного доступа пред-
ставлен на рисунке 1.
Лист № 2
Всего листов 6

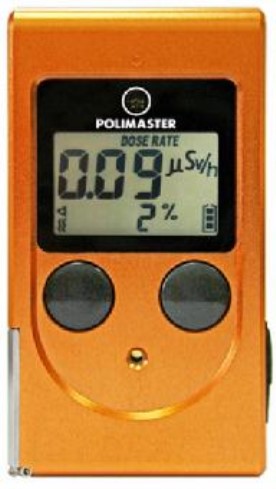

Рисунок 1 - Общий вид дозиметров гамма - излучения ДКГ-РМ1605
Программное обеспечение
Программное обеспечение (ПО) дозиметров подразделяется на встроенное и прикладное.
Встроенное ПО размещено в энергонезависимой памяти дозиметра. ПО позволяет осу-
ществлять:
тестирование;
калибровку;
измерение и визуализацию МЭД;
измерение и визуализацию ЭД;
поиск источников фотонного излучения;
работу в режиме установок;
связь с ПК по интерфейсу USB и с мобильным устройством по Bluetooth;
непрерывный контроль напряжения элемента питания.
Прикладное ПО устанавливается на персональный компьютер, работающий под управ-
лением операционной системы Windows. С помощью прикладного ПО можно выполнить сле-
дующие действия:
считывать дозиметрическую информацию (МЭД);
отображать дозиметрическую информацию на экране ПК;
запоминать дозиметрическую информацию в файл;
устанавливать период опроса информации из прибора;
устанавливать компьютерные пороги для дозиметрической информации (при превышении
порогов – визуальная сигнализация на экране ПК);
считывать информацию из памяти прибора (историю);
устанавливать рабочие параметры прибора.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К мет-
рологически значимому относится все ПО.
Запись встроенного ПО в энергонезависимую память осуществляется в процессе произ-
водства при помощи специального оборудования изготовителя. ПО защищено от преднамерен-
ных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО,
при этом ПО не может быть изменено без нарушения пломбы. Кроме того, защита встроенного
ПО осуществляется сравнением версии, индицируемой на ЖКИ при тестировании дозиметра, с
версией, записанной в паспорте прибора.
Лист № 3
Всего листов 6
Защита прикладного ПО осуществляется сравнением версии и контрольной суммы, рас-
считанной методом MD5, с версией и контрольной суммой, записанными в паспорте прибора.
Идентификационные данные прикладного ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (MD5)
Значение
PersonalDoseTracker.exe
3.3Х.Y*
6e707caa580b2526044de916f21c60b1
Примечание
* Текущий номер версии ПО указан в разделе паспорта «Свидетельство о приемке»,
где Х=(от 0 до9), Y =(от 0 до9)
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров гамма - из-
лучения ДКГ-РМ1605 от непреднамеренных и преднамеренных изменений соответствует уров-
ню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО дозиметров гамма - из-
лучения ДКГ-РМ1605 от непреднамеренных и преднамеренных изменений соответствует уров-
ню «средний».
Наименование характеристики
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
РМ1605А-
Диапазон индикации МЭД
Диапазон измерений МЭД
Пределы допускаемой основной относительной
погрешности измерений МЭД, %
Н
Значение
ДКГ-ДКГ-ДКГ-
ДКГ-
РМ1605 РМ1605ВТ РМ1605А
ВТ
от 0,01 мкЗв/ч до 13,0 Зв/ч
от 0,1 мкЗв/ч до 10 Зв/ч
±(15 + К/
),
где
Н
- измеренное значение МЭД, мкЗв/ч;
К – коэффициент, равный 1,5 мкЗв/ч
от 0,01 мкЗв до 100 Зв от 0,01 мкЗв до 5 Зв
от 1,0 мкЗв до 100 Зв от 1,0 мкЗв до 5 Зв
±15
от 0,048 до 3,0
30
10
Диапазон индикации ЭД
Диапазон измерений ЭД
Пределы допускаемой относительной основной
погрешности измерений ЭД, %
Диапазон энергий измеряемого фотонного излу-
чения, МэВ
Энергетическая зависимость дозиметров в режи-
ме измерения МЭД и ЭД относительно энергии
0,662 МэВ фотонного излучения радионуклида
137
Cs, %, не более
Коэффициент вариации (отклонение показаний
прибора, вызываемое статистическими флукту-
ациями) при измерении МЭД при доверитель-
ной вероятности 0,95, %, не более
Пределы допускаемой дополнительной относи-
тельной погрешности измерений МЭД и ЭД, %:
при изменении температуры окружающей
среды от нормальной до -35
°
С
10
Лист № 4
Всего листов 6
10
10
10
15
10
10
Продолжение Таблицы 2
Наименование характеристики
ДКГ-
РМ1605
ДКГ-ДКГ-
Значение
ДКГ-
РМ1605ВТ РМ1605А
РМ1605А-
ВТ
10
5
96
при изменении температуры окружающей
среды от нормальной до +65 °С;
при относительной влажности 98 % при тем-
пературе 40 °С
при быстрых изменениях температуры окру-
жающей среды от нормальной до -30 °С и от
-30 °С до нормальной
при быстрых изменениях температуры окру-
жающей среды от нормальной до +65 °С и от
+65 °С до нормальной
при изменении напряжения питания от номи-
нального значения до крайних значений нап-
ряжения питания 1,5 В (-0,4; +0,2) В
при воздействии магнитного поля промыш-
ленной частоты напряженностью 800 А/м
при воздействии радиочастотных электрома-
гнитных полей
Нестабильность показаний дозиметров за время
непрерывной работы 24 ч, %, не более
Время непрерывной работы дозиметров от одно-
го элемента питания (до появления информации
на ЖКИ о разряде) в нормальных условиях экс-
плуатации:
среднее значение радиационного фона до
0,3 мкЗв/ч;
использование подсветки ЖКИ, звуковой,
вибрационной и световой сигнализации не
более 5 мин/сут, мес., не менее
Нормальные условия измерений:
температура окружающей среды, ºС
относительная влажность, %
атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 86 до 106,7
от -30 до +65
Таблица 3 - Основные технические характеристики
Значение
Наименование характеристики ДКГ-
РМ1605
ДКГ-ДКГ-
РМ1605ВТ РМ1605А
ДКГ-
РМ1605А-
ВТ
1,5
Номинальное напряжение питания, В
Условия эксплуатации:
температура окружающей среды,
C
относительная влажность при температуре
40
С и более низкой, %, не более
атмосферное давление, кПа
98
от 84 до 106,7
Лист № 5
Всего листов 6
Наименование характеристики
Продолжение Таблицы 3
Значение
ДКГ-ДКГ-ДКГ-
РМ1605 РМ1605ВТ РМ1605А
ДКГ-
РМ1605А-
ВТ
114
62
20
36
0,25
10000
8
60
Габаритные размеры, мм, не более
длина
ширина
высота
высота с клипсой
Масса дозиметра, кг, не более:
Средняя наработка на отказ, ч
Средний срок службы, лет
Среднее время восстановления, мин
Степень защиты, обеспечиваемая корпусом, по
ГОСТ 14254-96
IP68
Знак утверждения типа
наносится на титульный лист паспорта ТИГР.412118.501 ПС типографским способом.
Комплектность средства измерений
РМ1605
РМ1605
Таблица 3 - Комплектность дозиметров
Количество на модификацию, шт.
НаименованиеОбозначениеДКГ-ДКГ-ДКГ-
ДКГ-
РМ1605 РМ1605ВТ РМ1605А
А-ВТ
Дозиметр гамма- излучения ДКГ-
ТИГР.412118.5011-- -
-1--
--1-
---1
1
)
ПС
Дозиметр гамма-излучения ДКГ- ТИГР.412118.501-
РМ1605ВТ02
Дозиметр гамма- излучения ДКГ- ТИГР.412118.501-
РМ1605А04
Дозиметр гамма-излучения ДКГ- ТИГР.412118.501-
РМ1605А-ВТ06
Элемент питания:
Panasonic Xtreme POWER Alka-
line AA- LR6 – Size M -1.5V
-1111
или
Energizer L91 AA
2)
Паспорт
3)
ТИГР.412118.501
1111
1111
Дозиметры гамма - излученияМРБ МП.2439-
ДКГ-РМ1605. Методика поверки 2014
Комплект принадлежностейТИГР.305621.5151111
УпаковкаТИГР.305641.5161111
1) Применяется при температуре окружающего воздуха от -20 до +65 °С. Допускается приме-
нение других элементов питания, аналогичных по параметрам.
2) Применяется при температуре окружающего воздуха от -30 до +65 °С. Допускается приме-
нение других элементов питания, аналогичных по параметрам.
3) В состав входит методика поверки.
Лист № 6
Всего листов 6
Поверка
осуществляется по документу МРБ МП.2439-2014 "Дозиметры гамма - излучения ДКГ-РМ1605.
Методика поверки", утвержденному БелГИМ 29.09.2014 г.
Основныесредства поверки:
рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 – установка поверочная дозиметрическая
гамма-излучения с набором источников гамма – излучения из радионуклида
137
Cs. Диапазон
измерения МЭД от 1,0 мкЗв/ч до 10 Зв/ч, погрешность аттестации установки не более
5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение мет-
рологических характеристик поверяемых средствизмерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные документы, устанавливающие требования к дозиметрам-радиометрам
ДКГ-РМ1605
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентяб-
ря 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регули-
рования обеспечения единства измерений и производимых при выполнении работ по обеспече-
нию безопасных условий и охраны труда, в том числе на опасных производственных объектах, и
обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 28271-89. Приборы радиометрические и дозиметрические носимые. Общие техни-
ческие требования и методы испытаний
ТУ BY 100345122.072-2014. Дозиметры гамма - излучения ДКГ-РМ1605. Технические
условия
Изготовитель
Общество с ограниченной ответственностью «Полимастер» (ООО «Полимастер»)
Юридический адрес: Республика Беларусь, 220040 г. Минск, ул. М. Богдановича,112
Адрес: Республика Беларусь, 220141 г. Минск, ул. Ф. Скорины. 51
Телефон: +375 17 268 68 19, факс: +375 17 260 23 56
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Все-
российский научно-исследовательский институт метрологи им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26435-09 | Дозиметры-радиометры | МКС-10Д ЧИБИС | ООО НПП "Доза", г.Москва | 1 год | Перейти |
| 12422-90 | Дозиметры-радиометры бытовые | ИРД-02Б | Завод им.Петровского, Украина, г.Киев | 1 год | Перейти |
| 56942-14 | Радиометры измерения радиоактивного загрязнения поверхности рук, ног, тела человека альфа-, бета- и гамма-излучающими нуклидами | РЗС-07 \"РЕДУТ | АО "Интра", г.Москва | 1 год | Перейти |
| 27537-04 | Дозиметры гамма-излучения | ДКГ-07Д \"Дрозд | ЗАО НПП "Доза", пос.Менделеево | 1 год | Перейти |
| 18839-99 | Дозиметры-радиометры | МКГ-01 | ООО "ДРГБ", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
