Термопреобразователи сопротивления платиновые 305-01B-C-6-C-004.0-00-Z006, ГРСИ 60180-15
Номер госреестра:
60180-15
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
305-01B-C-6-C-004.0-00-Z006
Производитель:
Фирма "Weed Instrument", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 11ТЕ-6232А, 12ТЕ-6232А, 11ТЕ-6232В, 12ТЕ-6232В
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58228
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые 305-01B-C-6-C-004.0-00-Z006
Назначение средства измерений
Термопреобразователи сопротивления платиновые 305-01B-C-6-C-004.0-00-Z006 (далее
по тексту – термопреобразователи или ТС) предназначены для измерения температуры
газообразного топлива в подающем трубопроводе системы топливоподачи на газотурбинной
электростанции «Новоуренгойского газохимического комплекса».
Описание средства измерений
Принцип действия термопреобразователей основан на преобразовании измеряемой
температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с
присоединенным резьбовым монтажным элементом. Измерительная вставка выполнена в виде
тонкостенной металлической трубки (из нержавеющей стали), завальцованной с одной
стороны, внутри которой помещены два платиновых ЧЭ. Пространство внутри трубки
заполнено минеральной изоляцией (MgO).
Схема соединения внутренних проводников термопреобразователей с чувствительными
элементами: 3-х проводная.
Внешний вид термопреобразователя представлен на рисунке 1.

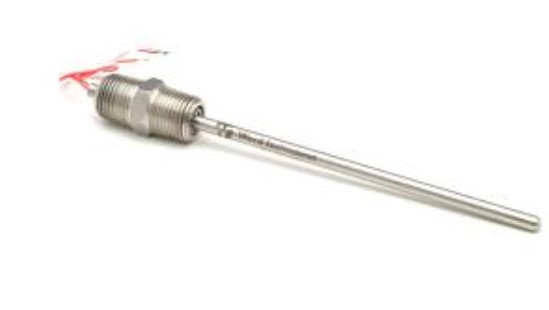

Рис. 1. Внешний вид термопреобразователя сопротивления платинового
305-01B-C-6-C-004.0-00-Z006.
Метрологические и технические характеристики
Pt100
±
(0,3+0,005|t|)
Таблица 1
Значение характеристики
от минус 40 до плюс 482
0,00385
100
B
Наименование характеристики
Диапазон измеряемых температур, ºС
Температурный коэффициент ТС α, ºС
-1
Условное обозначение номинальной статической
характеристики преобразования (НСХ) по МЭК
60751/ГОСТ 6651-2009
Номинальное значение сопротивления
термопреобразователя при 0º С (R
o
), Ом
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009
Пределы допускаемого отклонения сопротивления ТС от
НСХ в температурном эквиваленте (допуск) по ГОСТ
6651-2009, °C
100
Лист № 2
Всего листов 3
6,35
101,6
152,4
Электрическое сопротивление изоляции при температуре
плюс (25±10) ºС и относительной влажности воздуха от
30 до 80%, МОм (при 100 В), не менее
Диаметр погружной части ТС, мм
Длина погружной части ТС, мм
Длина присоединительных проводов, мм
Рабочие условия эксплуатации:
Температура окружающей среды, °С
Относительная влажность воздуха, %, не более
от минус 40 до плюс 85
95
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу)
методом штемпелевания и на корпус прибора при помощи наклейки.
Комплектность средства измерений
Термопреобразователь сопротивления
платиновый 305-01B-C-6-C-004.0-00-Z006 4 шт.
Паспорт 4 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
из платины, меди и никеля».
Основные средства поверки:
- термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от
минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50…+199,99 °С), ±0,2 °С (в остальном диапазоне);
- термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.2 с общим
диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,02) °С;
- измеритель температуры многоканальный прецизионный МИТ 8.15 с пределами
допускаемойосновнойабсолютнойпогрешностиизмерениясопротивления:
±(0.0002+3*10·R) Ом (I=1 мА).
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления
платиновый 305-01B-C-6-C-004.0-00-Z006.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления платиновым 305-01B-C-6-C-004.0-00-Z006
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки».
Техническая документация фирмы «Weed Instrument», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственного
законодательством Российской Федерации
контроля за соблюдением
требований промышленной
установленных
безопасности к
Лист № 3
Всего листов 3
эксплуатацииопасногопроизводственногообъекта,находящегосянатерритории
«Новоуренгойского газохимического комплекса».
Изготовитель
Фирма «Weed Instrument», США
P.O. Box 300, 707 Jeffrey Way,
Round Rock, TX 78680
Тел.:+1 800-880-9333 / Факс: +1 (512) 434-2901
E-mail:
Заявитель
ООО «Производственная фирма «ВИС»
Юридический адрес: 188309, Россия, Ленинградская обл.,
Гатчинский р-н, г. Гатчина, Промзона-1, Квартал № 1
Почтовый адрес: 195112, Россия, г. Санкт-Петербург,
Заневский пр., д. 28, лит. А, пом. 9А
Тел.: +7(495) 789-85-55
Факс: +7 (495) 789-85-56
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» ____________ 2015 г.
