Преобразователи давления и температуры измерительные МТУ, ГРСИ 60177-15
Номер госреестра:
60177-15
Наименование СИ:
Преобразователи давления и температуры измерительные
Обозначение типа:
МТУ
Производитель:
ООО "Грант-Софт", г.Уфа
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.03.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58225
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления и температуры измерительные МТУ
Назначение средства измерений
Преобразователи давления и температуры измерительные МТУ (далее – преобразова-
тели) предназначены для измерения давления и температуры жидкостей и газов на различных
технологических установках.
Описание средства измерений
Преобразователи представляют собой корпус, внутри которого установлены датчик
давления, электронная плата и батарейный отсек (элемент питания). Датчик температуры
может быть выносной съемный и несъемный или установлен в корпусе преобразователя.
В зависимости от исполнения связь преобразователя с внешним устройством возмож-
на посредством проводного интерфейса USB или при помощи радиоканала.
Питание электронных компонентов осуществляется от литий-тионилхлоридных
элементов питания типоразмера С напряжением 3,6 В.
Преобразователи осуществляют преобразование значений давления, температуры в
цифровые коды, которые регистрируются в их электронной памяти.
Преобразователи выпускаются во взрывозащищенном или общепромышленном
исполнении. Маркировка взрывозащиты «1ЕхibIIBT4».
Преобразователиимеютисполнения,отличающиесяпофункциональным
особенностям.
Функциональные особенности преобразователей представлены в таблице 1.
Таблица 1
Исполнение преобразователяОсобенность
МТУ-04 Базовое исполнение
МТУ-06Исполнение с индикатором
МТУ-07 Компактное исполнение
Внешний вид преобразователей представлен на рисунке 1.
После обозначения исполнения преобразователи имеют цифровое и буквенное
обозначение.
Первая цифра определяет тип питания и передачи данных – дистанционный или
автономный.
Вторая цифра определяет наличие и тип термометра – в корпусе, выносной
несъемный, выносной съемный.
Буква «R» определяет наличие радиоканала для передачи данных.
Буква «I» определяет наличие индикатора.
Далее числовыми значениями обозначается верхний предел измерения давления и
приведенная погрешность канала измерения давления.
Лист № 2
Всего листов 6
а)
б)
в)

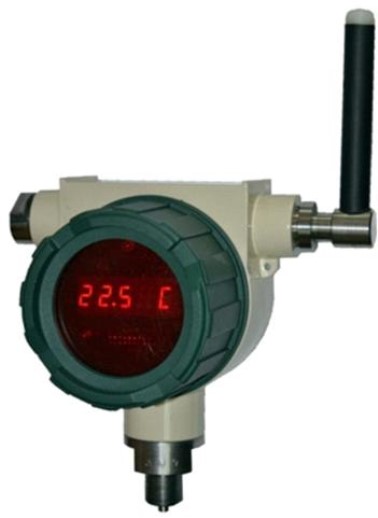

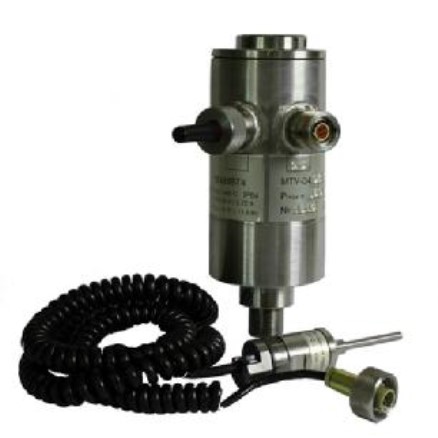

а) преобразователь МТУ-04; б) преобразователь МТУ-06; в) преобразователь МТУ-07
Рисунок 1 – Исполнения преобразователей
Лист № 3
Всего листов 6
MD5
Программное обеспечение
Программное обеспечение «МТУ» является метрологически значимым. Его можно
разделить на 2 группы – встроенное программное обеспечение (ВПО) и внешнее, устанавли-
ваемое на персональный компьютер.
ВПО «МТУ» устанавливается в энергонезависимую память микроконтроллера преоб-
разователей в производственном цикле на заводе-изготовителе. Текущие значения идентифи-
кационных признаков конкретного экземпляра преобразователя устанавливаются в процессе
первичной поверки преобразователя и указываются в паспорте на конкретный экземпляр пре-
образователя.
Внешнее программное обеспечение «МТУ-СИ» представляет собой программу для
работы с преобразователями МТУ (далее – ПО «МТУ-СИ»).
ПО «МТУ-СИ» – программа, выполняющая следующие функции:
– отображение информации о преобразователе, в том числе и идентификационных и
защитных признаков; установка времени часов преобразователя;
– задание режима работы преобразователя и запуск в работу;
– чтение данных измерений в виде кодов АЦП из энергонезависимой памяти преоб-
разователя и преобразование их в значения измеряемых величин (давление и температуры) с
использованием градуировочных коэффициентов;
– отображение данных измерений в табличном виде;
– сохранение данных измерений в текстовый файл.
В дополнение с ПО «МТУ-СИ» в комплект поставки преобразователей входит ПО
«Манограф», которое используется для удобного просмотра, обработки и хранения данных
измерений. Данное ПО метрологически незначимо и проверке не подлежит.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2
НаименованиеИдентификационноеНомер версииЦифровойАлгоритм
программного наименование (идентификационный идентификатор вычисления
обеспеченияпрограммногономер) программногопрограммногоцифрового
обеспечения обеспечения обеспечения идентификатора
(контрольная суммапрограммного
исполняемого кода) обеспечения
ВПО «МТУ»МТУ-ХХ
*
ХХ09
**
--
«МТУ-СИ»mtusi.exe1.5
776C1935BE720A25E76
1C39995713660
Примечание: * - буква «X» зависит от исполнения преобразователя
** - номер версии метрологически значимой части ВПО «МТУ» определяют последние две цифры, в качестве
букв «X» могут использоваться любые символы.
В соответствии с разделом 4.5 Р 50.2.077-2014 и на основании результатов проверок
ПО «МТУ» уровень защиты ПО «МТУ» от непреднамеренных и преднамеренных изменений
соответствует уровню «средний».
Метрологические и технические характеристики
Метрологические характеристики преобразователей МТУ приведены в таблице 3.
Условия эксплуатации:
‒ диапазон рабочих температур, °С от минус 40 до 85
‒ относительная влажность при 30 °С, %, не более 98.
Исполнение преобра-
зователя
Верхний предел измерений
избыточного давления, МПа
Диапазон измерений темпе-
ратуры, °С
Объем памяти, млн. точек
измерения, не менее
Дискретность, с
Габаритные размеры, мм
Напряжение питания, В
Максимальная потребляемая
мощность, Вт
Пределы допускаемой при-
веденной погрешности из-
мерений давления в диапа-
зоне температур от минус 30
до 85 °С, % от ВПИ
Пределы допускаемой абсо-
лютной погрешности изме-
trial температуры в диапа-
зоне температур от минус 30
до 85°С, °С
Средняя наработка на отказ,
ч
Средний срок службы, лет
МТУ-04.02.01
-
-
МТУ-04.02.03
МТУ-04.02.04
±0,25; ±0,5
190х126х261
183х98х176
183х126х176
-
от 0,1 до
3600
-
Лист № 4
Всего листов 6
Таблица 3
МТУ-06.02.02
МТУ-06.02.02 I
МТУ-06.02.01
МТУ-06.02.01 I
МТУ-06.02.03
МТУ-06.02.03I
МТУ-06.01.01
МТУ-06.01.01 I
МТУ-06.01.02
МТУ-06.01.02 I
МТУ-07.02.01
МТУ-07.02.02
Выбирается
из ряда
1
от минус 40
0,9
до 85
215х98х176
215х126х176
Ø48х205, Ø48х280
2
Ø48х275, Ø48х200
3
Æ
65х171
Æ
65х171
Æ
65х171
190х98х176
190х126х176
170х98х176
170х126х176
190х98х261
3,6
0,3
±0,1; ±0,15; ±0,25;
±0,5
±0,25; ±0,4
45005
1
0,6; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60; 100 МПа;
2
зависит от наличия антенны;
3
зависит от длины кожуха датчика температуры
Лист № 5
Всего листов 6
Знак утверждения типа
Знак утверждения типа преобразователей наносят на титульный лист руководства по
эксплуатации и паспорта типографическим способом. На корпус исполнений преобразовате-
лей МТУ-04 и МТУ-06 наносят металлографическим способом, исполнений МТУ-07 - удар-
ным.
оличеств
1
1
1
Комплектность средства измерений
Таблица 4
НаименованиеОбозначение
МТУ-04
К
МТУ-06
о
МТУ-07
Преобразователь давления и МТУ04.00.00.000
температуры МТУ-04
Преобразователь давления иМТУ06.00.00.000
температуры МТУ-06
Преобразователь давления иМТУ07.00.00.000
температуры МТУ-07
Кабель интерфейсный КИ-04ЕхКИ05.00.00.0001
Диск с ПО«МТУ-СИ»1
Диск с ПО«Манограф»1
ПаспортМТУ04.00.00.000ПС 1
МТУ06.00.00.000ПС1
МТУ07.00.00.000ПС 1
Руководство по эксплуатации МТУ04.00.00.000РЭ1
МТУ06.00.00.000РЭ 1
Методика поверки МТУ06.00.00.000МП 1
Комплект ЗИП* 1
* согласно комплекту поставки в зависимости от конструктивного исполнения
Поверка
Осуществляется по документу МТУ06.00.00.000МП «Преобразователи давления и
температуры измерительные МТУ. Методика поверки», утвержденному ФБУ «ЦСМ Респуб-
лики Башкортостан» 04 февраля 2015 г.
Перечень основных средств поверки приведен в таблице 5.
Таблица 5
Манометр грузопоршневойМП-600(1-60) МПа, КТ 0,02
Манометр грузопоршневойМП-2500(5-250) МПа, КТ 0,05
Термостат низкотемпературныйKRIO-ВТот минус 30 до 100 °С
Термометр лабораторный электронныйЛТ-300от минус 50 до 300 °С
±0,05/±0,2 °C
Персональный компьютер с программным
обеспечением «МТУ-СИ»
Трубка металлическая
Допускается применение других средств измерения, контроля и испытаний с характе-
ристиками, не хуже указанных.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в документах:
1. МТУ04.00.00.000РЭ «Преобразователи давления и температуры МТУ-04. Руково-
дство по эксплуатации»
2. МТУ06.00.00.000РЭ «Преобразователи давления и температуры МТУ-06 иМТУ-
07. Руководство по эксплуатации»
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к преобразова-
телям давления и температуры измерительным МТУ
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие
требования.
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная элек-
трическая цепь «i».
ГОСТ Р 51330.0-99 Электрооборудования взрывозащищенное. Часть 0. Общее требо-
вания.
ГОСТ Р 51330.10-99 Электрооборудования взрывозащищенное. Часть 11. Искробезо-
пасная электрическая цепь «i».
ТУ 4212-005-82025857-2014 Преобразователи давления и температуры измеритель-
ные МТУ. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Вне сферы государственного регулирования
Изготовитель
Общество с ограниченной ответственностью «Грант-Софт»
Юридический адрес: 450112, Республика Башкортостан, г. Уфа, ул. Цветочная, дом 11.
Тел./факс (347) 284-17-86, тел. 284-02-09, 292-73-82, 292-15-42
e-mail:
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Республики Башкортостан»
450006, г. Уфа, ул. Бульвар Ибрагимова, 55/59
тел: (347) 276-17-03, факс (347) 276-74-10
Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Республики Башкортостан» по проведению ис-
пытаний средств измерений в целях утверждения типа № 30053-10 от 08.11.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 48532-11 | Комплексы измерительные параметров аналоговых микросхем и устройств | ДМТ-219 | ООО "ДМТ Трейдинг", Беларусь, г.Минск | 2 года | Перейти |
| 30904-05 | Преобразователи измерительные переменного тока | БПТ3-10, БПТЗ-100 | ФГУП "Уфимское приборостроительное ПО" (УППО), г.Уфа | 2 года | Перейти |
| 8946-82 | Преобразователи измерительные активной мощности трехфазного тока | 03.МА-0,25-РТ | СПП "Союзэнергоавтоматика", Украина, г.Львов | 1 год | Перейти |
| 16348-05 | Приборы цифровые для измерения давления | DPI | Фирма "GE Druck", Великобритания | 1 год | Перейти |
| 31836-06 | Приборы оптические измерительные многофункциональные | МТР 9000 | ЗАО "Институт информационных технологий", Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
