Преобразователи давления измерительные HDA 4744-A-250-000, ГРСИ 60146-15
Номер госреестра:
60146-15
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
HDA 4744-A-250-000
Производитель:
Фирма "HYDAC Electronic GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 15 шт. с зав.№ 10MAX01CP001, 10MAX01CP002, 10MAX01CP003, 10MAX05CP001, 10MAX05CP002, 10MAX05CP003, 11MBA51CP101, 11MBA51CP102, 11MBA53CP101, 11MBA53CP102, 11MBA53CP103, 11MBA53CP104, 11MBA53CP105, 11MBA53CP106, 11MBX03CP101
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58193
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные HDA 4744-A-250-000
Назначение средства измерений
ПреобразователидавленияизмерительныеHDA4744-A-250-000(далее–
преобразователи) предназначены для непрерывных измерений и преобразований значений
избыточного давления жидкостей в аналоговый выходной сигнал постоянного тока на газовой и
паровой турбинах ОАО «Мосэнерго» филиал ТЭЦ-20
.
Описание средства измерений
Принцип действия преобразователей основан на преобразовании упругой деформации
чувствительного элемента в электрический сигнал низкого уровня. В дальнейшем под
воздействием измеряемого давления происходит изменение электрического сопротивления
тензорезистивного чувствительного элемента, которое усиливается и преобразуется в
унифицированный выходной сигнал постоянного тока, пропорциональный давлению.
Конструктивно преобразователи выполнены в виде единого цилиндрического корпуса из
нержавеющей стали, в котором расположен чувствительный элемент и электронный блок
преобразования. На верхний торец корпуса устанавливается электрический соединитель,
нижнийторецоснащенрезьбовымштуцером,черезкоторыйврабочуюполость
преобразователей подводится измеряемое давление.

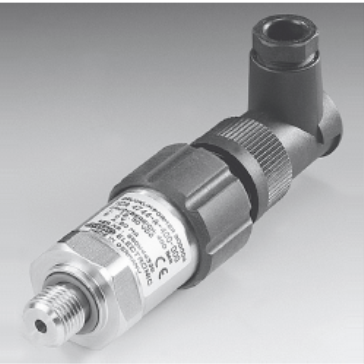

Фото общего вида преобразователей представлено на рисунке 1.
Рис. 1. Преобразователи давления измерительные HDA 4744-A-250-000.
Метрологические и технические характеристики
Таблица 1.
от 0 до 250 (от 0 до 25)
± 0,25
от 4 до 20
±
0,08
Диапазон измерений, бар (МПа)
Пределы основной допускаемой приведенной погрешности, %
Выходной сигнал, мА
Пределы дополнительной погрешности от влияния изменения
температуры окружающего воздуха, %/ 10° C
Параметры электропитания:
- напряжение постоянного тока, В
Диапазон рабочих температур, °С
Габаритные размеры (длина × диаметр), мм, не более
Масса, кг
от 10 до 30
от минус 40 до плюс 85
90 × 35
0,145
Лист № 2
Всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователей и на титульный лист
паспортов типографским способом.
Комплектность средства измерений
Преобразователи давления измерительные HDA 4744-A-250-000 15 шт.
Паспорт 15 экз.
Поверка
осуществляетсявсоответствиисдокументомМИ1997-89«Рекомендация.ГСИ.
Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-600, пределы измерений от 1,25 до 60 МПа, пределы
допускаемой основной погрешности ± 0,02 %;
- мера электрического сопротивления Р3030, 100 Ом, пределы допускаемой основной
погрешности ±0,01%;
- вольтметр, пределы измерений от 0 до 5 В, пределы допускаемой основной
погрешности ± 0,02%, ±0,05%.
Примечания:приповеркедопускаетсяприменениедругихсредствизмеренийи
вспомогательного оборудования,удовлетворяющих поточностии техническим
характеристикам требованиям МИ 1997-89.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на преобразователи давления измерительные
HDA 4744-A-250-000.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления измерительным HDA 4744-A-250-000
1. ГОСТ22520-85«Датчикидавления,разреженияиразностидавленийс
электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные.
Методика поверки»;
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал
ТЭЦ-20 (г. Москва).
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
Hauptstraße 27, D-66128 Saarbrücken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail:
,
Лист № 3
Всего листов 3
Заявитель
ООО «МРЭС», г. Москва
Адрес: 121059, г. Москва, ул. Брянская, д.5
Тел. +7(499) 550-08-99
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
