ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные активного сопротивления ИКАС-8, ИКАС-8-1,
ИКАС-8-2, ИКАС-8-3
Назначение средства измерений
Комплексы измерительные активного сопротивления ИКАС-8, ИКАС-8-1, ИКАС-8-2,
ИКАС-8-3 (далее по тексту - комплексы) предназначены для измерения активного
сопротивления электрических цепей, обмоток электрических машин и трансформаторов,
обмотки которых включены по одной из следующих схем: «звезда», «звезда с нейтралью»,
«треугольник», «отдельная обмотка», «независимые обмотки».
Описание средства измерений
Принцип действия комплексов измерительных активного сопротивления ИКАС-8,
ИКАС-8-1, ИКАС-8-2, ИКАС-8-3 основан на измерении падения напряжения постоянного тока
на объекте измерения, возникающего при пропускании через него постоянного тока
неизменной силы от внутреннего источника тока, и вычислении значения сопротивления по
закону Ома. Измерение производится по четырехпроводной схеме (Кельвина), исключающей
влияние сопротивления подводящих проводников.
Комплексы измеряют сопротивление обмоток, соединенных по одной из следующих
схем: «звезда», «звезда с нейтралью», «треугольник», «отдельная обмотка», «независимые
обмотки». Для схем соединений «звезда» и «треугольник» предусмотрена возможность
перерасчета измеренных значений сопротивлений в сопротивление обмоток. Для схем
соединений обмоток «звезда с нейтралью», «независимые обмотки» и «отдельная обмотка»
необходимости в перерасчете нет, так как в этих случаях сопротивление измеряется
непосредственно.
Основные узлы комплексов: блок питания, источник тока, блок силовых коммутаций,
коммутатор, блок нормирования тока, блок нормирования напряжения, микропроцессор,
аналого-цифровойпреобразователь,микропроцессор№1,микропроцессор№2,
жидкокристаллический индикатор с сенсорным управлением.
Спомощьюуправляемогомногопредельногоисточникатокаконтролируется
переходный процесс на измеряемом сопротивлении. После подачи тока на обмотку, по
завершению переходного процесса, комплекс производит измерение.
Блок силовых коммутаций предназначен для выбора измеряемой обмотки и
подключения ее к источнику тока.
Коммутатор аналоговых сигналов подключает к блокам нормирования тока и
напряжения сигнал с измеряемого канала.
С помощью блоков нормирования тока и напряжения, измеряемые величины
приводятся к уровню, необходимому для работы аналого-цифрового преобразователя в
заданном классе точности.
Ручное управление комплексами осуществляется через меню посредством нажатия
соответствующих клавиш на сенсорном дисплее. Для удаленного управления комплексами
предусмотрен интерфейс связи RS-485 (по заказу), либо USB.
Комплексы имеют систему автокалибровки и самодиагностики и не требуют
настройки.
Результаты измерений могут быть сохранены в памяти прибора (на внешнем носителе),
удалены, отмечены уникальными именами. Для привязки результатов измерений ко времени их
выполнения комплексы имеют системные часы. Во время запуска и завершения измерения
прибор издает прерывистый звуковой сигнал.
Лист № 2
Всего листов 4
Конструктивно комплексы выполнены в виде переносного прибора в металлическом
корпусе.
На передней панели комплексов находятся клавиша включения со встроенным
индикатором напряжения сети, жидкокристаллический индикатор с сенсорным управлением,
разъем для подключения внешнего носителя данных интерфейса USB.
На задней панели находится разъем сетевого шнура питания, разъемы для
измерительных кабелей, разъемы интерфейсов RS-485 и USB, сетевой предохранитель,
вентилятор обдува, разъем для подключения внешнего датчика температуры МК-Т (Госреестр
№ 40054-08).
Питание комплексов – от сети переменного тока напряжением (220 ± 22) В, частотой
50 Гц.
Комплексы выпускаются в виде четырех модификаций, отличающихся между собой
конструктивным исполнением и функциональностью. Отличия модификаций приведены в
таблице 1.
Для предотвращения несанкционированного доступа осуществляется пломбирование
винта крепления задней панели прибора.
Таблица 1 – Отличия модификаций
МодификацияКоличество разъемов для
измерительных кабелей
ИКАС-81
ИКАС-8-12
ИКАС-8-21
ИКАС-8-32
Датчик
температуры
Нет
Нет
Да
Да

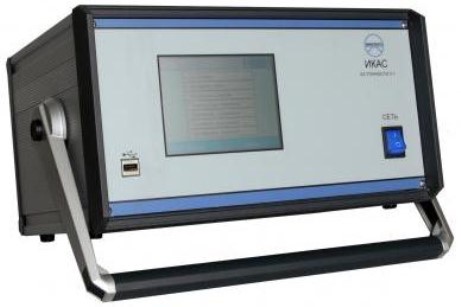

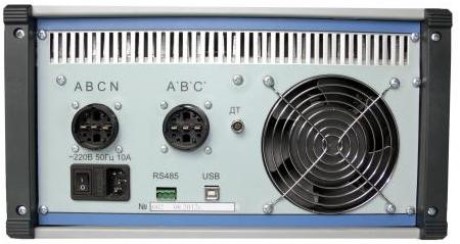

Рисунок 1 – Комплекс ИКАС-8. Внешний видРисунок 2 – Комплекс ИКАС-8. Задняя панель
Метрологические и технические характеристики
Электрическое сопротивление
постоянному току
Таблица 2 – Метрологические характеристики комплексов
Измеряемая физическаяДиапазон измеренийПределыдопускаемой
величина погрешности
0,00001 – 0,0001 Ом± 2 % относительная
0,0001 – 10000 Ом ± 0,1 % относительная
10000 – 50000 Ом± 2 % относительная
Температура
1)
0 – 100
°
С± 0,5
°
С абсолютная
Примечание:
1)
– для комплексов ИКАС-8-2 и ИКАС-8-3 оснащенных датчиком температуры
МК-Т (Госреестр № 40054-08).
Лист № 3
Всего листов 4
Таблица 3 – Технические характеристики комплексов
ХарактеристикаЗначение
Электрическое питание(220 ± 22) В; (50 ± 0,5) Гц
Габаритные размеры 410×270×285(204) мм
Масса 13 кг
Рабочие условия применения:
- температура окружающего воздуха
от плюс 5
°
С до плюс 40
°
С
- относительная влажность воздуха
до 80 %
п
ри
пл
юс 25 °С
Средняя наработка на отказ 8000 часов
Средний срок службы 5 лет
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель приборов и
типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность средства измерений
Таблица 4 – Комплектность
Наименование, тип
Комплекс ИКАС-8 (по заказу)
Сетевой шнур
Измерительные провода с зажимами
Датчик температуры (для ИКАС-8-2 и ИКАС-8-3)
Руководство по эксплуатации
Паспорт
Методика поверки
ОбозначениеКол-во
АИЕЛ.411723.008 1 шт.
АИЕЛ.685621.001 1 шт.
АИЕЛ.685621.003 1 к-т
МК-Т 1 шт.
АИЕЛ.411723.008 РЭ 1 экз.
АИЕЛ.411723.008 ПС 1 экз.
АИЕЛ.411723.008 MП 1 экз.
Поверка
осуществляется по документу АИЕЛ.411723.008 МП «Комплексы измерительные активного
сопротивления ИКАС-8, ИКАС-8-1, ИКАС-8-2, ИКАС-8-3. Методика поверки», утвержденному
ФГУП «ВНИИМС» в феврале 2015 года.
Средства поверки: катушки электрического сопротивления Р310, Р321, Р331 (Госреестр
№ 1162-58), шунты измерительные стационарные взаимозаменяемые 75ШИСВ (Госреестр
№ 29211-10).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
АИЕЛ.411723.008 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным активного сопротивления ИКАС-8, ИКАС-8-1, ИКАС-8-2, ИКАС-8-3
1. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
Лист № 4
Всего листов 4
3. ГОСТ Р 8.764-2011ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
4. АИЕЛ.411723.008 ТУКомплексы измерительные активного сопротивления ИКАС-8,
ИКАС-8-1, ИКАС-8-2, ИКАС-8-3. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании».
Изготовитель
ООО «Авиаагрегат-Н», г. Новочеркасск Ростовской обл.
Адрес: 346421, Ростовская обл., пр. Баклановский, д. 200А, офис 401.
Телефон: 8 (8635) 22-03-45Факс: 8 (8635) 26-07-82
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииС.С. Голубев
М.п.«»2015 г.
