Номер госреестра:
60134-20
Наименование СИ:
Акселерометры
Обозначение типа:
351M35
Производитель:
PCB Piezotronics, Inc., США
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 13
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1927
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры 351М35
Назначение средства измерений
Акселерометры351М35(далеепотексту–акселерометры)предназначены
для измерений виброускорения.
Описание средства измерений
Принцип действия акселерометров основан на прямом пьезоэлектрическом эффекте,
поверхностипьезоэлемента,
состоящемвобразованииэлектрическогозарядана
пропорционального воздействующему ускорению.
Акселерометры состоят из пьезоэлемента (кварц)
с электродами, инерционного
элемента и электрических изоляторов, заключенных в металлический корпус.

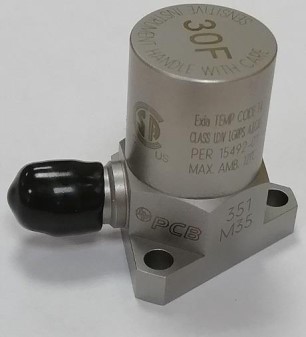

Общий вид акселерометров представлен на рисунке 1.
Рисунок 1 – Общий вид акселерометров
Пломбирование акселерометров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
3,06
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное значение коэффициента преобразования
на базовой частоте 100 Гц, мВ·м
-1
·с²
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения
на базовой частоте 100 Гц, %
Диапазоны измерений виброускорения, м/с²
±10
от 0,04 до 1668
2
Значение
от 10 до 400
от 4 до 1500
±1,0
5,0
±0,08
Продолжение таблицы 1
Наименование характеристики
Диапазон рабочих частот с неравномерностью амплитудно-
частотной характеристики не более ±5 % относительно
базовой частоты 100 Гц, Гц
Диапазон рабочих частот с неравномерностью амплитудно-
частотной характеристики не более ±3 дБ относительно
базовой частоты 100 Гц, Гц
Нелинейность амплитудной характеристики, %, не более
Относительный коэффициент поперечного преобразования,
%, не более
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения на
базовой частоте 100 Гц, вызванного изменением температуры
окружающей среды от +15 до -196 ºС и от +25 до +121 ºС, %/ºС
Нормальные условия измерений:
- температура окружающей среды, ºС
от +15 до +25
Примечание – В зависимости от применения по требованию Заказчика допускается устанавливать
поддиапазон измерений виброускорения и (или) поддиапазон рабочих частот. Верхний и нижний
пределы установленных поддиапазонов измерений (рабочих частот) не должны превышать верхний
инижнийпределы диапазонов измерений(рабочихчастот), указанныхв настоящей таблице.
Значение
от 18 до 30
39,4
38,1
120
Таблица 2 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение питания постоянного тока, В
Габаритные размеры, мм, не trial:
- высота
- диаметр
Масса, г, не более
Условия эксплуатации:
- температура окружающей среды, ºС
от -196 до +121
Знак утверждения типа
наносится на титульный лист паспорта типографским способом или методом наклейки.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Акселерометр
Руководство по эксплуатации
Методика поверки
Обозначение
—
—
ОЦСМ 100196-2020 МП
Количество
1 шт.
1 экз.
1 экз. в один адрес
Поверка
осуществляется по документу ОЦСМ 100196-2020 МП «ГСИ. Акселерометры 351М35.
Методика поверки», утвержденному ФБУ «Омский ЦСМ» 19.06.2020 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по Государственной поверочной схеме
для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения,
утвержденной Приказом Росстандарта от 27.12.2018 г. №2772;
- образцоваяустановка1-горазрядаспиковымударнымакселерометром
по ГОСТ 8.137-84.
3
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых акселерометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к акселерометрам
351М35
Приказ Росстандарта от 27 декабря 2018 г. № 2772 Об утверждении Государственной
поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и
углового ускорения
ГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений ускорения при ударном движении
Техническая документация изготовителя
Изготовитель
PCB Piezotronics, Inc., США
Адрес: 3425 Walden Avenue, Depew, NY 14043, USA
Телефон: +1 (800) 828-8840
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственность «Альфатех»
(ООО «Альфатех»)
ИНН 9710010659
Юридический адрес: 125009, г. Москва, Малый Гнездниковский переулок, д. 12,
помещение 1, комната 4
Адрес: 127495, г. Москва, Долгопрудненское шоссе, д. 3, Технопарк «Физтехпарк»
Телефон: +7 (495) 642-49-14
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа рег. №RA.RU.311670 от 01.07.2016 г.
