Магазины сопротивлений М, ГРСИ 60123-15

Смотреть ГРСИ
60122-15

Номер госреестра:

60123-15

Наименование СИ:

Магазины сопротивлений

Обозначение типа:

Производитель:

Фирма "MEATEST, spol. s.r.o.", Чехия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

07.02.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 58168

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магазины сопротивлений серии М

Назначение средства измерений

Магазины сопротивлений серии М, (модели М109R, М602, М602А, М622, М630,

М630А), (далее – магазины) предназначены для применения в качестве многозначных мер

электрического активного сопротивления. Применяются в поверочных лабораториях и цен-

трах технического обслуживания для поверки и калибровки приборов.

Описание средства измерений

Магазины представляют собой лабораторные, программируемые электронные прибо-

ры. Программное обеспечение позволяет автоматизировать процесс поверки, калибровки и

испытаний средств измерений. Модификации магазинов различаются диапазонами и точно-

стью воспроизводимого сопротивления. Модель М109R - магазины сопротивлений высоко-

омные декадные, воспроизводящие сопротивление в диапазоне от 1 МОм до 12,221 ГОм; мо-

дель М602 - магазины сопротивлений программируемые декадные, от 10,000 Ом до 300 кОм;

модель М602А - магазины сопротивлений программируемые декадные, от 0,1 Ом до

10,0000 МОм; модель М622 - магазины сопротивление прецизионные декадные, от

1,00000 Ом до 10,0 кОм, при четырехпроводном подключении и от 1,0000 Ом до 120,00 кОм

при двухпроводном подключении; модель М630 - магазины сопротивлений программируе-

мые, от 16 Ом до 400 кОм; модель М630А - магазины сопротивлений программируемые, от

1 Ом до 1200 кОм. Модели М602, М602А, М622, М630 и М630А также воспроизводят вы-

ходной сигнал платиновых и никелевых термопреобразователей сопротивления (ТС) с номи-

нальными сопротивлениями от 10 Ом до 20 кОм.

Магазины допускают как ручное, так и программное регулирование. Все модели мо-

гут быть выполнены в настольном и стоечном варианте. Питание магазинов осуществляется

как от встроенных аккумуляторов, так и от сети через адаптер силового кабеля. Связь с ком-

пьютером осуществляется через последовательный интерфейс RS232.

Фотографии общего вида магазинов представлены на рисунках 1, 2, 3, 4.

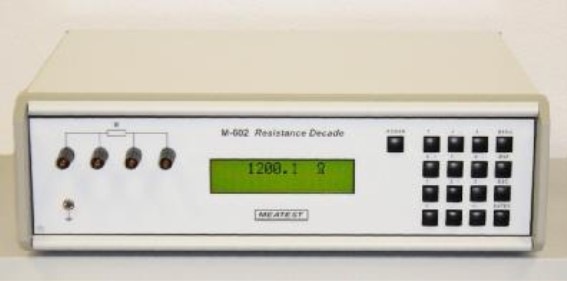

Рисунок 2 – Фотография передней панели магазина M602

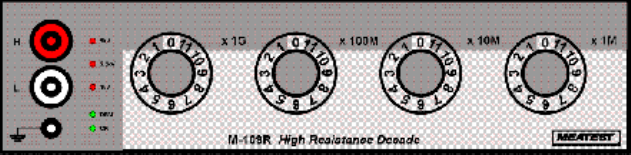

Рисунок 1 – Фотография передней панели магазина M109R

Лист № 2

Всего листов 7

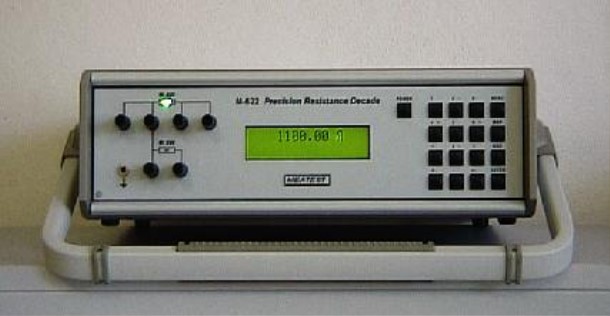

Рисунок 3 – Фотография передней панели магазина M622

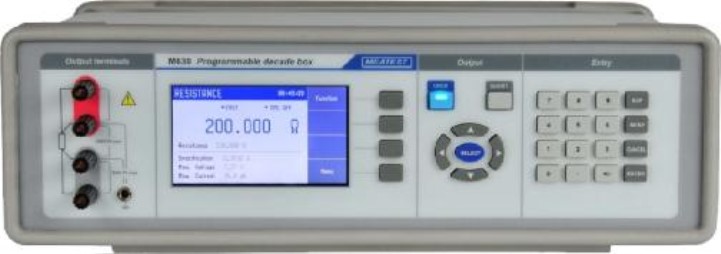

Рисунок 4 – Фотография передней панели магазина М630

Программное обеспечение

С магазинами поставляется управляющая программа, обеспечивающая легкое

управление прибором с компьютера и проверку линии RS-232 (шины IEEE-488) прибора. На

установочном диске содержится программа (только для Windows 95/98/ME/NT/2000/XP), по-

средством которой пользователь может управлять магазинами по стандартному последова-

тельному интерфейсу (IEEE-488). Например, с ее помощью можно устанавливать значения

различных параметров магазинов и выбирать режимы их работы. В случае подключения по

интерфейсу IEEE-488 для работы данной демонстрационной программы необходимо нали-

чие надлежащим образом настроенной платы интерфейса IEEE-488 компании National

Instruments.

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Цифровой идентификатор ПО

Значение

M109.hex

M602 cpu 19.hex

M622 cpu 25.hex

M630 (1.005---7-14-2014).upl

CE2344B0

2F5009BF

3C32BBCF

CF83D46

Не используется

Уровень защиты программного обеспечения от непреднамеренных и преднамерен-

ных изменений – средний, в соответствии с Р 50.2.077-2014.

Лист № 3

Всего листов 7

Метрологические и технические характеристики

Основные метрологические характеристики магазинов приведены в таблицах 2 - 14.

Таблица 2 – Основные метрологические характеристики магазина М109R

Диапазон

Пределы допускаемой

основной относитель-

ной погрешности, %

Коэффициент

напряжения,

В·10

-6

Температурный

коэффициент,

C·10

-6

Максимально

допустимое

напряжение, В *

0,1

100

1000 / 700

0,2

100

2500 / 1700

0,5

100

5000 / 3500

от 1 до

11 MОм

от 12 до

121 MОм

от 122 MОм

до 1,221 ГОм

от 1,222 до

12,221 ГОм

1,0

100

5000 / 3500

Примечание: * - зависит от набранного на магазине сопротивления (высвечивается на ин-

дикаторе)

Таблица 3 - Основные метрологические характеристики магазина М602

Диапазон

Пределы допускаемой относи-

тельной погрешности

от 10,000 до 199,999 Ом

от 200,000 Ом до 9,999 кОм

от 10,000 до 50,0 кОм

от 50,1 до 100,0 кОм

от 101 до 300 кОм

± (0,5 % + 15 мОм)

± 0,02 %

± 0,05 %

± 0,1 %

± 0,5 %

Таблица 4 - Основные метрологические характеристики магазина М602А

Диапазон

Пределы допускаемой относи-

тельной погрешности

от 0,1 до 199,999 Ом

от 200,000 Ом до 2,00000 МОм

от 2,0001 до 10,0000 МОм

± (0,05 % + 15 мОм)

± 0,02 %

± 0,05 %

Таблица 5 - Основные метрологические характеристики измерения электрического

сопротивления при четырехпроводном подключении магазина М622

Диапазон/Разрешение

от 1,00000 до 400,000 Ом

от 400,01 до 2000,0 Ом

от 2000,1 до 10000,0 Ом

Пределы допускаемой относительной погрешности

± (0,003 % + 3 мОм)

± 0,005 %

± 0,015 %

Таблица 6 - Основные метрологические характеристики измерения электрического

сопротивления при двухпроводном подключении магазина М622

Диапазон/Разрешение

от 1,00000 до 2000,0 Ом

от 2000,1 Ом до 200,000 кОм

от 200,001 до 1200,000 кОм

Пределы допускаемой относительной погрешности

± (0,005 % + 10 мОм)

± (0,005 %)

± (0,01 %)

Лист № 4

Всего листов 7

Таблица 7 - Основные метрологические характеристики магазина М630

Пределы допускаемой относительной погрешности

± (0,002 % + 2 мОм)

Диапазон/Разрешение

от 16,000 0 до 20,000 0 Ом

от 20,001 до 200,000 Ом

от 200,01 до 1000,00 Ом

от 1000,1 до 3000,0 Ом

от 3001 до 10000 Ом

от 10,01 до 30,00 кОм

от 30,1 до- 100,0 кОм

от 101 до 400 кОм

± 0,003 %

± 0,005 %

± 0,015 %

± 0,03 %

± 0,1 %

± 0,4 %

Таблица 8 - Основные метрологические характеристики магазина М630А

Пределы допускаемой относительной погрешности

± (0,002 % + 2 мОм)

± 0,003 %

Диапазон/Разрешение

от 1,000 00 до 2,000 00 Ом

от 2,000 1 до 20,000 0 Ом

от 20,001 до 200,000 Ом

от 200,01 до 2000,00 Ом

от 2,000 1 до 20,000 0 кОм

от 20,001 до 200,000 кОм

от 200,01 до 1200,00 кОм

± 0,005 %

Таблица 9 - Основные метрологические характеристики эмуляции платиновых ТС

магазинов М602, М602А

Пределы допускаемой основной абсолютной погрешности, в режиме

воспроизведения сигналов от платиновых ТС,

Температура

Pt10 - Pt200

Pt201 - Pt20000

от минус 200,00 до

минус 0,01

± 0,2

от 0,00 до 850,00

Примечания

Pt100 - Pt1000, магазин М602;

Pt10 - Pt20000, магазин M602A

Таблица 10 - Основные метрологические характеристики эмуляции никелевых ТС

магазинов М602, М602А

Пределы допускаемой абсолютной погрешности, в режиме воспро-

изведения сигналов от никелевых ТС,

Температура

Ni10 - Ni200

Ni201 - Ni20000

от минус 60,00 до

минус 0,01

± 0,2

± 0,1

от 0,00 до 300,00

Примечания

Ni100 - Ni1000, магазин М602

Ni10 - Ni20000, магазин M602A

Лист № 5

Всего листов 7

Таблица 11 - Основные метрологические характеристики эмуляции платиновых ТС

магазина М622

Пределы допускаемой абсолютной погрешности, в режиме вос-

произведения сигналов от платиновых ТС,

Диапазон температуры

Pt100 (клем-

мы R4W)

Pt200 (клем-

мы R4W)

Pt500 (клем-

мы R4W)

Pt1000

(клеммы

R4W)

Pt10000

(клеммы

R2W)

от минус 200,000 до

200,000

± 0,02

± 0,04

± 0,03

± 0,04

± 0,06

± 0,1

± 0,06

от 200,001 до 500,000

от 500,001 до 850,000

± 0,04

± 0,06

± 0,15

± 0,2

± 0,1

Таблица 12 - Основные метрологические характеристики эмуляции никелевых ТС

магазина М622

Пределы допускаемой абсолютной погрешности, в режиме вос-

произведения сигналов от никелевых ТС,

Диапазон температуры

Ni100

(клеммы R4W)

Ni1000

(клеммы R4W)

Ni10000

(клеммы R2W)

от минус 60,000 до

300,000

± 0,02

± 0,04

Таблица 13 - Основные метрологические характеристики эмуляции платиновых ТС

магазина М630

Пределы допускаемой абсолютной погрешности, в режиме

воспроизведения сигналов от платиновых ТС,

Температура

Pt100 - Pt500Pt1000

от минус 200,000 до 0,000 °C

от 0,001 до 200,000 °C

от 200,001 до 500,000 °C

от 500,001 до 850,000 °C

± 0,01 ± 0,01

± 0,015 ± 0,015

± 0,03 ± 0,05

± 0,04 ± 0,08

Таблица 14 - Основные метрологические характеристики эмуляции платиновых ТС

магазина М630А

Температура

от минус 200,000 до 0,000 °C

от 0,001 до 200,000 °C

от 200,001 до 500,000 °C

от 500,001 до 850,000 °C

Пределы допускаемой абсолютной погрешности, в режиме

воспроизведения сигналов от платиновых ТС,

Pt100 - Pt1000

± 0,01

± 0,015

± 0,03

± 0,04

Лист № 6

Всего листов 7

Рабочие условия эксплуатации магазинов приведены в таблице 15.

Напряжение

питания

Температура

окружающей

среды

от 10 до 50 %

от 84 до 106,7 кПа

Таблица 15 - Рабочие условия эксплуатации магазинов

магазин M109R магазин М630,магазин M602,магазин M622

внутренний аккуму-

лятор 12 В, тип

от 100 до 250 В,

внутренний аккуму-

240/100 В,230/115 В,

50/60

Гц

;

LONG B-WP 1.9-12;

50/60 Гц 50/60 Гц блок питания 15

LONG B-WP 1.9-12

/2 А

(

от 100 до

240 В)

в нормальных условиях

10 до плюс 55 °С (до плюс 50 °С

от 5 до 40 °С

от 18 до 28 °C

от 5 до 40 °С

Те

пер

тура

окружающей ср

ды

Температура окружающей среды в нор-

от 20 до 25 °C

мальных условиях

Те

пер

тура

ранения от

минус

Температура хранения от минус 10 до

для моделей М630, М630А)

плюс 50 °С

Относительная

влажность

Атмосферное

давление

Габаритные размеры магазина М109R, мм, не более 362х111х316

Габаритные размеры магазина М602, М622 (без держателя), мм, не более 364х111х316

Габаритные размеры магазина М602, М622 (с держателем), мм, не более 483х133х316

Габаритные размеры магазина М630, мм, не более 390х128х310

Масса магазина М109R, кг, не более 4

Масса магазина М602, М622, кг, не более 4,5 кг

Масса магазина М630, кг, не более 5,2

Знак утверждения типа

Знак утверждения типа наносится на титульные листы Руководств по эксплуатации

типографским способом.

Комплектность средств измерений

Магазины сопротивлений серии М (1 шт);

Блок питания (1 шт);

Кабель RS232 (1 шт);

Компакт диск с ПО (демо-версия) (1 шт);

Руководство по эксплуатации (1 шт);

Методика поверки (1 шт);

Поверка

выполняется в соответствии с документом МИ 1695-87 «ГСИ. Меры электрического

сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».

Перечень оборудования для поверки:

Мультиметр цифровой прецизионный Fluke 8508А.

Измерение электрического сопротивления в диапазоне:

От 0 до 20 ГОм с погрешностью ± 7,5·10

-6

от показания

Лист № 7

Всего листов 7

Сведения о методиках (методах) измерений

Методы измерений приведены в руководствах по эксплуатации на магазины сопро-

тивлений серии М.

Нормативные документы, устанавливающие требования к магазинам сопротивлений

серии М

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие

технические условия»

ГОСТ 23737-79 «Меры электрического сопротивления. Общие технические условия»

МИ 1695-87 «ГСИ. Меры электрического сопротивления многозначные, применяемые в це-

пях постоянного тока. Методика поверки».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требо-

ваниям в соответствии с законодательством Российской Федерации о техническом регулиро-

вании.

Изготовитель

фирма MEATEST, spol. s.r.o, Чешская Республика

Zelezna 509/3, 619 00 Brno

Тел. +420 – 543 250 886, факс +420 – 543 250 890,

www.meatest.cz

Заявитель

ООО «Брэнд Электроникс»

Адрес: 195271, г. Санкт-Петербург, Кондратьевский пр., д. 72, корпус литера А, пом. 29Н

Тел./факс: (812) 702-17-90

E - mail:

info@elbrand.ru,

www.elbrand.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46;

Тел./факс: (495) 437-55-77 / 437-56-66;

E - mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в

целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель Руководителя

Федерального агентства по

техническому регулированию и метрологииС.С. Голубев

М.п.«_____» ____________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
1196-59	Магазины сопротивлений рычажные шестидекадные	МСР-55	Нет данных	Нет данных	Перейти
2751-71	Магазины сопротивления измерительные	МСР-60М	Нет данных	Нет данных	Перейти
9045-83	Магазины индуктивности кодоуправляемые	Р5085	ПО "Точэлектроприбор", Украина, г.Киев	2 года	Перейти
7473-79	Магазины емкости	М1000, М10000	П/я Г-4816, г.С.-Петербург	Нет данных	Перейти
3770-73	Измерители полных сопротивлений поляризационные	Р3-40	Завод радиоизмерительных приборов, г.Краснодар	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуМагазины сопротивлений МГРСИ 60123-15

Заказать поверку
Магазины сопротивлений М
ГРСИ 60123-15
