Приложение к свидетельству № 58152
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы сигналов волоконно-оптических датчиков
Назначение средства измерений
Анализаторы сигналов волоконно-оптических датчиков (далее по тексту – АСВОД)
предназначены для измерений длины волны отражённого от волоконно-оптических брэггов-
ских датчиков оптического излучения и формирования спектральных данных о состоянии дат-
чиков.
Описание средства измерений
Принцип действия АСВОД основан на измерении мощности отражённого от брэггов-
ских датчиков оптического сигнала при сканировании по длине волны в спектральном диапазо-
не от 1500 до 1600 нм с помощью перестраиваемого лазера. Целью измерений является
построение функции мощности отражённого излучения от длины волны с последующим поис-
ком экстремумов и определением соответствующих данным экстремумам значений длины вол-
ны. Брэгговский датчик представляет собой участок оптического волокна с градиентом показа-
теля преломления периодического характера (брэгговская решётка), в результате чего часть
проходящего через данное волокно излучения в достаточно узком спектральном диапазоне (0,1-
0,2 нм) отражается, причём длина волны максимума коэффициента отражения соответствует
периоду решётки. При изменении данного периода вследствие каких-либо физических процес-
сов длина волны отражения брэгговской решётки также изменит своё значение. Таким образом,
волоконно-оптические элементы на основе брэгговской решётки могут служить датчиками
физических величин – например, температуры и деформации.
АСВОД представлены в следующих модификациях:
АСВОД ASTRO A31х (рисунок 1) – анализатор сигналов в конструктивном исполнении
для установки в стоечный каркас 19";
АСВОД ASTRO A32х (рисунок 2) – анализатор сигналов в конструктивном исполнении
для работы в промышленных средах;
АСВОД ASTRO X32x (рисунок 3) – анализатор сигналов с расширенным диапазоном
по климатическим эксплуатационным параметрам – температуре, влажности;
АСВОД ASTRO A35x (рисунок 4) – анализатор сигналов с высокой частотой опроса
для контроля быстропротекающих процессов;
АСВОД ASTRO A332 (рисунок 5) – анализатор сигналов в портативном исполнении, с
возможностью работы в полевых условиях в автономном режиме;
АСВОД УОВОД 20820-2 (рисунок 6) – анализатор опроса волоконно-оптических дат-
чиков в конструктивном исполнении для установки в стоечный каркас 19";
АСВОД УОВОД 2 04-3 (рисунок 7) – анализатор сигналов в портативном исполнении с
возможностью работы в полевых условиях в автономном режиме;
АСВОД УОВОД 30404-2 (рисунок 8) – анализатор опроса волоконно-оптических дат-
чиков с высокой частотой опроса для контроля быстропротекающих процессов.
Примечание – Символ «х», которым заканчивается обозначение некоторых модифика-
ций АСВОД, является параметром, характеризующим количество измерительных каналов, а
также другие метрологические и технические характеристики прибора. Данный параметр мо-
жет принимать значения от 0 до 9.
Управление работой АСВОД осуществляется с помощью персонального компьютера,
подключаемого через интерфейс Ethernet или USB с помощью соответствующего кабеля. В слу-
чае портативных модификаций ЭВМ встроена в прибор и управление может осуществляться с
помощью сенсорного экрана.
Лист № 2
Всего листов 10
Конструктивно блоки АСВОД выполнены в прямоугольных металлических корпусах
настольно-переносного типа. Для ограничения доступа внутрь корпусов произведено их плом-
бирование.

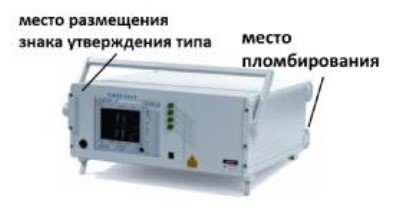

Рисунок 1 – Внешний вид АСВОД ASTRO А312 с указанием места пломбирования и
размещения знака утверждения типа
Рисунок 2 – Внешний вид АСВОД ASTRO А322 с указанием места пломбирования и размеще-
ния знака утверждения типа
Рисунок 3 – Внешний вид АСВОД ASTRO X321 с указанием места пломбирования и размеще-
ния знака утверждения типа
Рисунок 4 – Внешний вид АСВОД ASTRO A357 с указанием места пломбирования и
размещения знака утверждения типа
Лист № 3
Всего листов 10
Рисунок 5 – Внешний вид АСВОД ASTRO A332 с указанием места пломбирования и
размещения знака утверждения типа
Рисунок 6 – Внешний вид АСВОД УОВОД 20820-2 с указанием места пломбирования и
размещения знака утверждения типа
Рисунок 7 – Внешний вид АСВОД УОВОД 2 04-3 с указанием места пломбирования и
размещения знака утверждения типа
Рисунок 8 – Внешний вид АСВОД УОВОД 30404-2 с указанием места пломбирования и
размещения знака утверждения типа
Лист № 4
Всего листов 10
Программное обеспечение
Программное обеспечение АСВОД (далее по тексту - ПО) разделено на две части:
интерфейсную и аппаратную.
Аппаратная часть ПО размещается в энергонезависимой памяти цифрового сигнально-
го процессора оптического модуля с первичной обработкой данных АСВОД, запись которой
осуществляется в процессе производства. Доступ к модулю исключён конструкцией АСВОД.
Интерфейсная часть ПО находится на ПК и состоит из подключаемых библиотек,
предназначенных для вычисления длины волны из спектральных данных оптического модуля
АСВОД, и приложения, к которому подключают указанные библиотеки и которое служит для
отображения, обработки и сохранения результатов измерений.
Метрологически значимой частью ПО АСВОД являются подключаемые библиотеки
интерфейсного ПО.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблицах 1 – 7.
Таблица 1
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Значение
libfbgsearch.so
1.0.0
B55E1411
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления цифрового идентифика-
тора ПО
Trial
Наименование ПО
Динамический модуль вычисления длины
волны под ОС Debian х32 bit GCC 4.8.2
Таблица 2
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Значение
libfbgsearch.a
1.0.0
730CECFF
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления цифрового идентифика-
тора ПО
CRC32
Наименование ПО
Статический модуль вычисления длины
волны под ОС Debian х32 bit GCC 4.8.2
Таблица 3
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Значение
libfbgsearch.so
1.0.0
1C631C04
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления цифрового идентифика-
тора ПО
CRC32
Наименование ПО
Динамический модуль вычисления длины
волны под ОС AltLinux p7 х64 bit
Таблица 4
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Значение
libfbgsearch.a
Лист № 5
Всего листов 10
1.0.0
74E99FDA
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления цифрового идентифика-
тора ПО
CRC32
Наименование ПО
Статический модуль вычисления длины
волны под ОС AltLinux p7 х64 bit
Таблица 5
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Значение
libfbgsearch.dll
1.0.0
2E6A009D
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления цифрового идентифика-
тора ПО
CRC32
Наименование ПО
Динамический модуль вычисления длины
волны под ОС windows7 х32 bit компилятор
Mingw gcc 4.8.1
Таблица 6
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Значение
libfbgsearch.a
1.0.0
55CF9CB5
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления цифрового идентифика-
тора ПО
CRC32
Наименование ПО
Статический модуль вычисления длины
волны под ОС windows7 х32 bit компилятор
Mingw gcc 4.8.1
Таблица 7
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Значение
fbgsearch.dll
1.0.0
60B788C5
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления цифрового идентифика-
тора ПО
CRC32
Наименование ПО
Динамический модуль вычисления длины
волны под ОС windows7 х32 bit MSVC 2013
x86
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
20
x=1
х=2
х=7
От 1500
1543,1
1562,4
х=2
х=2
х=2
х=6
х=6
х=6
± 50
х=2
х=2
х=2
5050
40
х=6
х=6
х=6
х=7
х=7
х=7
Лист № 6
Всего листов 10
Метрологические и технические характеристики
Таблица 8 - Метрологические и технические характеристики АСВОД модификаций ASTRO
A31x, ASTRO A32x, ASTRO X32x, ASTRO A35х
НаименованиеЗначение характеристики
характеристикиASTRO A31xASTRO A32xASTRO X32xASTRO A35x
Метрологи
ч
еские характер
и
стики
x=0
От 1520
От 1539,9 до
х=3
до 1580
От 1546,3 до
Диапазон измеренийОт 1500 доОт 1500 до х=4
1549,5
длин волн, нм16001600
х=5
От 1552,7 до
х=6
1555,9
х=8
до 1600
От 1559,2 до
х=9
х=0
х=0
х=0
х=1
х=1
х=1
Пределы допускаемой
x=3
± 2
x=3
± 2
x=3
± 2
абсолютной погрешно-
x=4
x=4
x=4
сти измерений длин
x=5
x=5
x=5
волн
1
, пм
х=7
± 10 х=7
± 10 х=7
± 10
х=8
х=8
х=8
х=9 х=9 x=9
х=0
х=0
х=0
Допускаемое ослабление
х=1
х=1
х=1
отражённого от датчи-
x=3
x=3
x=3
ков оптического излуче-
x=4
x=4 x=4
ния анализатора при
x=5
x=5
x=5
2525
25
х=4х=4х=4
измерениях длин волн,
дБ, не более
х=8
х=8
х=8
х=9 х=9 x=9
Техничес
к
ие ха
р
актерис
т
ики
х=0 х=0 х=0
х=1 х=1 х=1
х=21х=21х=21
х=3 х=3 х=3
х=51
х=62
х=74
х=88
Частота опроса, Гц
х=5х=5х=5
10
4
х=6х=6х=6
х=7100х=7100х=7100
х=8 х=8 х=8
х=9х=9х=9
х=01х=01х=01
х=12х=12х=12
х=24х=24х=24
х=38х=38х=38
Число оптических кана-х=416х=416х=416
лов, шт
х=5 1х=5 1х=5 1
х=62х=62х=62
х=74х=74х=74
х=88х=88х=88
х=9 16х=9 16х=9 16
х=916
Интерфейс
ран;
Лист № 7
Всего листов 10
EthernetEthernetEthernet
1 Сенсорный эк-
(TCP/IP)(TCP/IP)(TCP/IP)2 Ethernet
(TCP/IP);
3 USB
(через блок
питания)
220 ± 22; 220 ± 22; 220 ± 22;
50 ± 0,5 50 ± 0,5 50 ± 0,5
400х480х84155х125х275285х215х95450х180х370
Электропитание осущест-
вляется от сети перемен-
ного тока
напряжением, В,
частотой, Гц
Габаритные размеры
(высота × ширина × глу-
бина), мм, не более
Масса, кг, не более
2,54,04,012,0
От плюс 10 до плюс 40
До 90До 95До 90
Условия эксплуатации
Температура окружаю-От минус 20 доОт плюс 10 до
щего воздуха, °С плюс 60 плюс 40
Относительная влаж-
ность воздуха, % (при
температуре плюс 40 °С,
без конденсации)
1
При ослаблении отражённого от датчиков оптического излучения анализатора не более 40 дБ
для модификаций ASTRO A31x (х=0-4) и ASTRO A32x (х=0-4), не более 20 дБ для модифика-
ций ASTRO A31x (х=5-9), ASTRO A32x (х=5-9), ASTRO X32x (х=5-9) и ASTRO A35x, не бо-
лее 35 дБ для модификации ASTRO X32x (х=0-4).
Наименование
характеристики
Диапазон измерений длин
волн, нм
От 1500 до
1600
Интерфейс
Таблица 9 - Метрологические и технические характеристики АСВОД модификаций ASTRO
А332, УОВОД 30404-2, УОВОД 20820-2, УОВОД 2 04-3
Значение характеристики
УОВОД
ASTRO А332УОВОД 30404-2
20820-2
УОВОД 2 04-3
Метрологические характеристики
От 1539,9 до 1543,1
От 1500 до
От 1546,3 до 1549,5
От 1500 до
1600
От 1552,7 до 1555,9
1600
От 1559,2 до 1562,4
Пределы допускаемой абсо-
р
лю
ен
т
и
н
й
ой
дл
п
и
о
н
гр
в
е
о
ш
лн
н
2
о
,
с
п
т
м
и изме-
± 2
± 50± 2± 2
Допускаемое ослабление от-
ражённого от датчиков опти-
ческого излучения анализа-50
тора при измерениях длин
волн, дБ, не более
205050
Технические характеристики
Частота опроса, Гц
Число оптических каналов,
шт
1
4
1 Сенсорный
экран;
2 Ethernet
(TCP/IP);
3 USB
10
4
4
1 Сенсорный
экран;
2 Ethernet
(TCP/IP);
3 USB
1
8
Ethernet
(TCP/IP)
1
4
1 Сенсорный
экран;
2 Ethernet
(TCP/IP);
3 USB
частотой, Гц
(через блок
питания)
питания)
воздуха, °С
Лист № 8
Всего листов 10
Электропитание осуществля-(через блок
ется от сети переменного
токанапряжением, В,
220 ± 22;220 ± 22;220 ± 22;
50 ± 0,5 50 ± 0,5 50 ± 0,5
Электропитание осуществ-
ляется от аккумуляторной
батареи напряжением, В От 18 до 20 – От 18 до 20
Габаритные размеры (вы-
сота × ширина × глубина),360х275х100450х180х370400х480х84360х275х100
мм, не более
Масса, кг, не более 7,3
12,0 2,5 7,3
Условия эксплуатации
Температура
окружающего
От плюс 10 до плюс 40
Относительная влажность
воздуха, % (при температуре
До 90
плюс 40 °С, без конденсации)
2
При ослаблении отражённого от датчиков оптического излучения анализатора не более 40 дБ
для модификаций ASTRO А332, УОВОД 20820-2 и УОВОД 2 04-3, не более 20 дБ для моди-
фикации УОВОД 30404-2.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации
ДСАЕ.421000.002 РЭ
печатным
способом и в виде наклейки на переднюю панель корпусов АСВОД методом наклеивания.
Комплектность средства измерений
Таблица 10
НаименованиеКоличество
Анализатор сигналов волоконно-оптических датчиков
*
1 шт.
Блок питания (шнур питания)
**
1 шт.
Кабель Ethernet 1 шт.
Компакт диск с ПО 1 диск
Паспорт
ДСАЕ.421000.002 ПС
1 экз.
Руководство по эксплуатации
ДСАЕ.421000.002 РЭ
1 экз.
Методика поверки МП 017.Ф3-14 1 экз.
* Модификация указывается при заказе.
** В зависимости от модификации.
Примечание - Количество документации может изменяться при поставке партии АСВОД в
один адрес по согласованию с заказчиком.
Поверка
осуществляется по документу МП 017.Ф3-14 «Государственная система обеспечения единства
измерений. Анализаторы сигналов волоконно-оптических датчиков. Методика поверки»,
утвержденному ФГУП «ВНИИОФИ» « 21 » ноября 2014 г.
Основные средства поверки:
1 Государственный специальный эталон единицы длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для
волоконно-оптических систем связи и передачи информации, рег. № ГЭТ 170- 2011.
Основные метрологические характеристики:
-
диапазон длин волн: от 0,6 до 1,7 мкм;
-
относительная погрешность измерений длины волны: не более 1,4
.
10
-7
.
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических
системах передачи РЭСМ-ВС, ГР СИ № 32837-06.
Лист № 9
Всего листов 10
Основные метрологические характеристики:
- рабочий спектральный диапазон: от 1260 до 1360 нм и от 1500 до 1700 нм;
- диапазон измеряемой средней мощности оптического излучения: 10
-10
- 10
-2
Вт;
- пределы допускаемой относительной погрешности измерений средней мощности оп-
тического излучения в рабочем спектральном диапазоне:
±
5 %.
3 Измеритель температуры двухканальный прецизионный МИТ 2.05, ГР СИ
№ 46432-11.
Основные метрологические характеристики:
- диапазон измерений температуры: от минус 200 до плюс 500 °С;
- пределы допускаемой погрешности измерений температуры: ± (0,005+10
-5
·t) °С,
где t – значение температуры.
4 Термометр сопротивления платиновый вибропрочный ТСПВ-1, ГР СИ № 50256-12.
Основные метрологические характеристики:
- диапазон измерений температуры: от минус 80 до плюс 200 °С;
- номинальное сопротивление: 10, 25, 100 Ом
Сведения о методиках (методах) измерений
«Анализаторы сигналов волоконно-оптических датчиков. Руководство по эксплуатации
ДСАЕ.421000.002 РЭ
», раздел 3.
Нормативные документы, устанавливающие требования к анализаторам сигналов
волоконно-оптических датчиков
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических
систем связи и передачи информации».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом регу-
лировании.
Изготовитель
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-
Сенсор»)
Адрес: 614990, г. Пермь, ГСП-590, ул. 25 Октября, 106
Телефон: +7 (342) 240-06-37(75)
Е-mail:
, http:
Лист № 10
Всего листов 10
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
.
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в
целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«»
2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
