ГРСИ 60065-15: Система автоматизированная комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по тепловодоснабжению - структурного подразделения Центральной дирекции по тепловодоснабжению

Приложение к свидетельству № 58100

об утверждении типа средств измерений

Лист № 1

Всего листов 23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная комплексного учета топливно-энергетических

ресурсов Юго-Восточной дирекции по тепловодоснабжению – структурного

подразделения Центральной дирекции по тепловодоснабжению – филиала ОАО

«РЖД»

Назначение средства измерений

Система автоматизированная комплексного учета топливно-энергетических ресурсов

Юго-Восточной дирекции по тепловодоснабжению – структурного подразделения Цен-

тральной дирекции по тепловодоснабжению – филиала ОАО «РЖД», далее – Система или

АСКУ ТЭР, предназначена для измерений объемного расхода, давления и температуры воды

и пара, вычисления на основе этих измерений количества теплоты (тепловой энергии) в во-

дяных и паровых системах теплоснабжения, массового расхода (массы) воды и пара, измере-

ния массового/объемного расхода, температуры и давления мазута.

Описание средства измерений

АСКУ ТЭР, построенная на основе устройства сбора и передачи данных «ЭКОМ-3000»

(Госреестр № 56107-14) (далее по тексту - УСПД ЭКОМ-3000), являются сложными трех

уровневыми структурами с централизованным управлением и распределенной функцией из-

мерения.

Нижний уровень (узлы учета) состоит из измерительных комплексов (далее по тексту -

ИК), каждый из которых включает средства измерений физических величин, внесенные в

Государственный реестр средств измерений РФ (Федеральный информационный фонд по

обеспечению единства измерений). ИК обеспечивают измерения, вычисления и сохранение в

архиве контролируемых параметров, которые передаются на верхние уровни АСКУ ТЭР.

Средний уровень представляет собой информационный комплекс сбора и передачи

данных структурного подразделения (далее по тексту - ИКП). ИКП включает в себя УСПД

ЭКОМ-3000 с устройством синхронизации системного времени (далее по тексту - УССВ),

GSM модемы TELEOFIS RX600-R2 с антеннами ANTEY-905, а так же совокупность

аппаратных, каналообразующих и программных средств, выполняющих сбор информации с

нижнего уровня системы, ее обработку и хранение.

Верхнийуровень(информационно-вычислительный)представляетсобой

информационно-вычислительный комплекс системы (далее по тексту - ИВКС).

В состав ИВКС входят:

- сервер;

- автоматизированные рабочие места (далее по тексту - АРМ);

- каналообразующие аппаратные средства.

ИВКС обеспечивает индикацию, хранение в архивах и вывод на печать измерительной

информации всей системы.

На сервере установлена система управления базой данных (далее по тексту - СУБД) MS

SQL Server-2008 Standard Edition, поддерживающая одновременную работу до 15 пользова-

телей и специализированный программный комплекс "Энергосфера".

Лист № 2

Всего листов 23

Информационный обмен данными между УСПД ЭКОМ-3000 и ИВКС (сервером) орга-

низован посредством локальной сети Ethernet. Подключение УСПД ЭКОМ-3000 к сети пере-

дачи данных ОАО «РЖД» (далее по тексту - СПД ОАО «РЖД») производится через комму-

татор Cisco ASA 5505 ASA5505-UL-BUN-K8.

Обмен данными между сервером системы и АРМ обеспечивается с помощью СПД ОАО

«РЖД». Подключение сервера к СПД ОАО «РЖД» производится через коммутатор Cisco

ASA 5505 ASA5505-UL-BUN-K8.

Защита технических и программных средств АСКУ ТЭР от несанкционированного

доступа.

Представителямиоргановтеплонадзораопломбированыследующиеблоки

теплосчетчиков:

- корпус измерительного блока;

- преобразователи расхода и термопреобразователи сопротивления на трубопроводе;

- корпус модуля.

Конструктивно обеспечена механическая защита от несанкционированного доступа:

отдельные закрытые помещения, выгородки или решетки.

Наличие защиты на программном уровне – возможность установки многоуровневых

паролей на теплосчетчиках (тепловычислителях), УСПД ЭКОМ-3000, сервере, АРМ.

Организация доступа к информации ИВКС посредством паролей обеспечивает иденти-

фикацию пользователей и эксплуатационного персонала.

АСКУ ТЭР решает следующие задачи:

- измерение часовых приращений параметров энергопотребления;

- периодический (1 раз в час) и/или по запросу автоматический сбор привязанных к еди-

ному календарному времени результатов измерений приращений параметров энергопотреб-

ления;

- хранение результатов измерений в специализированной базе данных, отвечающей тре-

бованию повышенной защищенности от потери информации (резервирование баз данных) и

от несанкционированного доступа;

- передача результатов измерений в энергоснабжающую организацию в рамках согласо-

ванного регламента;

- обеспечение защиты оборудования, программного обеспечения и данных от несанк-

ционированного доступа на физическом и программном уровне (установка паролей и т.п.);

- диагностика и мониторинг функционирования технических и программных средств

АСКУ ТЭР;

- конфигурирование и настройка параметров АСКУ ТЭР;

- ведение системы единого времени в АСКУ ТЭР (коррекция текущего значения време-

ни и даты часов компонентов АСКУ ТЭР);

- передача журналов событий теплосчетчиков, тепловычислителей и УСПД.

АСКУ ТЭР состоит из подсистем учета ТЭР (далее по тексту – подсистема АСКУ ТЭР):

- тепловой энергии воды (ТЭ);

- подпитки ТЭ;

- пара;

- мазута.

Подсистемы учета ТЭ и пара состоят из простых измерительно-информационных

каналов (далее по тексту - ИИК), реализующих прямые методы измерений путем

последовательных измерительных преобразований, и сложных ИИК, представляющих

совокупность простых ИИК.

Лист № 3

Всего листов 23

Подсистемы учета мазута и подпитки ТЭ состоят из простых ИИК.

Каждый ИИК представляет собой совокупность ИК, ИКП и ИВКС.

Название ИИК

Наименование СИ, тип СИ, № Госреестра СИ

-

ИИК ТЭ пара (узлы учета № 4 -

6), ИИК массового расхода (мас-

сы) пара (узлы учета № 4 - 6)

Таблица 1 - Состав ИК

1

2

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 1 - 3),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 1 - 3),

Госреестр № 35477-12

ИИК температуры наружного

воздуха

Термопреобразователь сопротивления, ТПТ-1-3,

Госреестр № 46155-10

Узел учета № 1. Котельная ст. Елец. Локомотивное депо. УУ мазута на котел № 1 ДЕ-25/14

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL

(мод. VZFA) Ду25, 0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 2. Котельная ст. Елец. Локомотивное депо. УУ мазута на котел № 2 ДЕ-25/14

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазута

Термопреобразователь сопротивления, ТПТ-1-3,

Госреестр № 46155-10

ИИК давления мазута

Датчик избыточного давления, Метран-55,

Госреестр № 18375-08

Узел учета № 3. Котельная ст. Елец. Локомотивное депо. УУ мазута на котел № 3 ДЕ-25/14

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазута

ИИК давления мазута

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 4 - 6),

Госреестр № 54511-13, в том числе:

ИИК температуры воды

Тепловычислитель, СПТ961 (общий на узлы учета № 4 - 6),

Госреестр № 35477-12

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Узел учета № 4. Котельная ст. Елец. Локомотивное депо. УУ пара с котла № 1 ДЕ-25/14

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200

(ЭВ-200)Ду200, 0,0025 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 5. Котельная ст. Елец. Локомотивное депо. УУ Пара с котла № 2 ДЕ-25/14

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200

(ЭВ-200)Ду200, 0,0025 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 6. Котельная ст. Елец. Локомотивное депо. УУ Пара с котла № 3 ДЕ-25/14

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200

(ЭВ-200)Ду200, 0,0025 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Лист № 4

Всего листов 23

-

ИИК ТЭ пара (узел учета № 14),

ИИК массового расхода (массы)

пара (узел учета № 14)

Продолжение таблицы 1

1

ИИК температуры наружного

воздуха

2

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 7 - 9)

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 7 - 9),

Госреестр № 35477-12

Термопреобразователь сопротивления, ТПТ-1-3,

Госреестр № 46155-10

Узел учета № 7. Котельная ст. Валуйки. Локомотивное депо. УУ мазута на котел № 1 ДЕ-6.5/13

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазута

ИИК давления мазута

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 8. Котельная ст. Валуйки. Локомотивное депо. УУ мазута на котел № 2 ДЕ-6.5/13

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазута

ИИК давления мазута

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 9. Котельная ст. Валуйки. Локомотивное депо. УУ мазута на котел № 3 ДЕ-6.5/13

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазута

ИИК давления мазута

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 10 - 12),

Госреестр № 54511-13, в том числе:

ИИК ТЭ пара (узлы учета № 10 -

12), ИИК массового расхода

(массы) пара (узлы учета № 10 -

12)

ИИК температуры воды

Тепловычислитель, СПТ961 (общий на узлы учета № 10 - 12),

Госреестр № 35477-12

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Узел учета № 10. Котельная ст. Валуйки. Локомотивное депо. УУ пара с котла № 1 ДЕ-6.5/13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду125, 0,0009 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 11. Котельная ст. Валуйки. Локомотивное депо. УУ пара с котла № 2 ДЕ-6.5/13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду125, 0,0009 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 12. Котельная ст. Валуйки. Локомотивное депо. УУ пара с котла № 3 ДЕ-6.5/13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду125, 0,0009 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК температуры воды

ИИК температуры наружного

воздуха

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 13, 14),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 13, 14),

Госреестр № 35477-12

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Лист № 5

Всего листов 23

ИИК ТЭ воды (узел учета № 15),

ИИК массового расхода воды

(узлы учета № 15, 16)

-

Продолжение таблицы 1

1

2

Узел учета № 13. Котельная ст. Лиски. Парокотельный участок ТЧр. УУ подаваемого и

рециркуляционного мазута

ИИК массового расхода мазута

Расходомер массовый, Promass 80S Ду40, 0,001 кг/импульс,

Госреестр № 15201-11

Расходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазута Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 14. Котельная ст. Лиски. Парокотельный участок ТЧр. УУ пара общий ввод

ИИК расхода пара

Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду150, 0,0015 м

3

/импульс, Госреестр № 42775-09

ИИК температуры пара

ИИК избыточного давления пара

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 15, 16),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 15, 16),

Госреестр № 35477-12

Узел учета № 15. Котельная ст. Лиски. Парокотельный участок ТЧр. УУ ТЭ общий ввод

ИИК объемного расхода воды Преобразователь расхода вихре-акустический, Метран-300ПР Ду200,

0,1 м

3

/импульс, Госреестр № 16098-09

ИИК объемного расхода воды Преобразователь расхода вихре-акустический, Метран-300ПР Ду200,

0,1 м

3

/импульс, Госреестр № 16098-09

ИИК температуры воды (подаю-Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01,

щий и обратный трубопровод)Госреестр № 46156-10

ИИК избыточного давления воды Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 16. Котельная ст. Лиски. Парокотельный участок ТЧр. УУ подпитка ТЭ

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025

м

3

/импульс, Госреестр № 17858-11

ИИК избыточного давления водыДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Теплосчетчик, ЛОГИКА 6961(общий на узлы учета № 17, 18),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 17, 18),

Госреестр № 35477-12

ИИК температуры наружного

воздуха

Термопреобразователь сопротивления, ТПТ-1-3,

Госреестр № 46155-10

Узел учета № 17. Котельная ст. Россошь. Локомотивное депо. УУ мазута на котел № 1 ДКВр-10/13 ИИК

объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 18. Котельная ст. Россошь. Локомотивное депо. УУ мазута на котлы № 2 (ДЕ-4-14) и № 3

(ДКВр-10/13)

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 19 -

22), ИИК массового расхода

(массы) пара (узлы учета № 19 -

22)

ИИК температуры воды

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 19 - 22),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 19 - 22),

Госреестр № 35477-12

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Лист № 6

Всего листов 23

-

Продолжение таблицы 1

12

Узел учета № 19. Котельная ст. Россошь. Локомотивное депо. УУ пара с котла № 1 ДКВр-10/13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду150, 0,0015 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 20. Котельная ст. Россошь. Локомотивное депо. УУ пара с котла № 2 ДЕ-4-14

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду125, 0,0009 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 21. Котельная ст. Россошь. Локомотивное депо. УУ пара с котла № 3 ДКВр-10/13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду150, 0,0015 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 22. Котельная ст. Россошь. Локомотивное депо. УУ пара на собственные нужды

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду50,

0,00016 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 23 - 25),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 23 - 25),

Госреестр № 35477-12

ИИК температуры наружного

воздуха

Термопреобразователь сопротивления, ТПТ-1-3,

Госреестр № 46155-10

Узел учета № 23. Котельная СПМС ст. Кочетовка-3. УУ мазута на котел № 1 БЭМ 6,5-13

ИИК объемного расхода мазута

Счетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазута

ИИК давления мазута

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 24. Котельная СПМС ст. Кочетовка-3. УУ мазута на котел № 2 БЭМ 6,5-13

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 25. Котельная СПМС ст. Кочетовка-3. УУ мазута на котел № 3 БЭМ 6,5-13

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазута

ИИК давления мазута

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 26 - 28),

Госреестр № 54511-13, в том числе:

ИИК ТЭ пара (узлы учета № 26 -

28), ИИК массового расхода

(массы) пара (узлы учета № 26 -

28)

ИИК температуры воды

Тепловычислитель, СПТ961 (общий на узлы учета № 26 - 28),

Госреестр № 35477-12

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Узел учета № 26. Котельная СПМС ст. Кочетовка-3. УУ пара с котла № 1 БЭМ 6,5-13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду150, 0,0015 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Лист № 7

Всего листов 23

ИИК ТЭ пара (узел учета № 36),

ИИК массового расхода (массы)

пара (узел учета № 36)

Продолжение таблицы 1

12

Узел учета № 27. Котельная СПМС ст. Кочетовка-3. УУ пара с котла № 2 БЭМ 6,5-13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду150, 0,0015 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел trial № 28. Котельная СПМС ст. Кочетовка-3. УУ пара с котла № 3 БЭМ 6,5-13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду150, 0,0015 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 29. Котельная ст. Старый Оскол, Локомотивное депо. УУ мазута общий

Теплосчетчик, ЛОГИКА 6961 (узел учета № 29),

-Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (узел учета № 29), Госреестр № 35477-12

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду40, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 30 -

33), ИИК массового расхода

(массы) пара (узлы учета № 30 -

33)

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 30 - 33),

Госреестр № 54511-13, , в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 30 - 33),

Госреестр № 35477-12

ИИК температуры воды Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Узел учета № 30. Котельная ст. Старый Оскол, Локомотивное депо. УУ пара с котла № 1 Е-2,5-0.9

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду100, 0,00066 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 31. Котельная ст. Старый Оскол, Локомотивное депо. УУ пара с котла № 2 Е-2,5-0.9

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду100, 0,00066 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел trial № 32. Котельная ст. Старый Оскол, Локомотивное депо. УУ пара с котла № 3 Е-2,5-0.9

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду100, 0,00066 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 33. Котельная ст. Старый Оскол, Локомотивное депо. УУ пара с котла № 4 БЭМ-4-13

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду125, 0,0009 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Теплосчетчик, ЛОГИКА 6961 (узлы учета № 34 - 36),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (узлы учета № 34 - 36),

Госреестр № 35477-12

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры наружного

воздуха

ИИК температуры воды

Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Лист № 8

Всего листов 23

Продолжение таблицы 1

12

Узел учета № 34. Котельная ст. Таловая, локомотивное депо. УУ мазута на котел № 2 ДЕ-4-14

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 35. Котельная ст. Таловая, локомотивное депо. УУ мазута на котел № 3 ДЕ-4-14

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 36. Котельная ст. Таловая, локомотивное депо.

УУ общего вывода пара котлов № 2, 3 ДЕ-4-14

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду150, 0,0015 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 38,Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 37 - 39),

39), ИИК массового расходаГосреестр № 54511-13, в том числе:

(массы) пара (узлы учета № 38,Тепловычислитель, СПТ961 (общий на узлы учета № 37 - 39),

39)Госреестр № 35477-12

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

воздуха

ИИК температуры воды Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Узел учета № 37. Котельная ст. Балашов. УУ мазута общий

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду40, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 38. Котельная ст. Балашов. УУ пара общий вывод

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду100, 0,00066 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 39. Котельная ст. Балашов. УУ пара на собственные нужды

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду50,

0,00016 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 40),Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 40, 41),

ИИК массового расхода водыГосреестр № 54511-13, в том числе:

(узлы учета № 40, 41)Тепловычислитель, СПТ961 (общий на узлы учета № 40, 41),

Госреестр № 35477-12

ИИК температуры воды Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Узел учета № 40. Котельная ст. Балашов. УУ ТЭ общий вывод

ИИК объемного расхода воды Преобразователь расхода вихре-акустический, Метран-300ПР Ду200,

0,1 м

3

/импульс, Госреестр № 16098-09

ИИК объемного расхода воды Преобразователь расхода вихре-акустический, Метран-300ПР Ду200,

0,1 м

3

/импульс, Госреестр № 16098-09

ИИК температуры воды (подаю-Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01,

щий и обратный трубопровод)Госреестр № 46156-10

ИИК избыточного давления воды Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 41. Котельная ст. Балашов. УУ подпитка ТЭ

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025

м

3

/импульс, Госреестр № 17858-11

ИИК избыточного давления водыДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Лист № 9

Всего листов 23

Продолжение таблицы 1

12

ИИК ТЭ пара (узел учета № 43),Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 42, 43),

ИИК массового расхода (массы)Госреестр № 54511-13, в том числе:

пара (узел учета № 43)Тепловычислитель, СПТ961 (общий на узлы учета № 42, 43),

Госреестр № 35477-12

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

ИИК температуры воды Термопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

Узел учета № 42. Котельная ст. Ртищево-2. Котельная основного депо. УУ мазута общий

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду40, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 43. Котельная ст. Ртищево-2. Котельная основного депо. УУ пара общий вывод

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду125, 0,0009 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 44),Теплосчетчик, ЛОГИКА 6961(общий на узлы учета № 44, 45),

ИИК массового расхода водыГосреестр № 54511-13, в том числе:

(узлы учета № 44, 45)Тепловычислитель, СПТ961 (общий на узлы учета № 44, 45),

Госреестр № 35477-12

Узел учета № 44. Котельная ст. Ртищево-2. Котельная основного депо. УУ ТЭ общий вывод

ИИК объемногоПреобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01

расхода водым

3

/импульс, Госреестр № 17858-11

ИИК объемногоПреобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01

расхода водым

3

/импульс, Госреестр № 17858-11

ИИК температуры воды (подаю-Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01,

щий и обратный трубопровод)Госреестр № 46156-10

ИИК избыточного давления воды Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 45. Котельная ст. Ртищево-2. Котельная основного депо. УУ подпитка ТЭ

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025

м

3

/импульс, Госреестр № 17858-11

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления водыДатчик избыточного давления, Метран-55, Госреестр № 18375-08

-

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 46 - 48),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 46 - 48),

Госреестр № 35477-12

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

Узел учета № 46. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ подаваемого и

рециркуляционного мазута на паровые котлы

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазута Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 47. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ мазута на котел ДЕВ-4 № 1

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Лист № 10

Всего листов 23

Продолжение таблицы 1

12

Узел учета № 48. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ мазута на котел ДЕВ-4 № 2

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду25,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 49),Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 49 - 51),

ИИК массового расхода (массы)Госреестр № 54511-13, в том числе:

пара (узел учета № 49), ИИК ТЭТепловычислитель, СПТ961 (общий на узлы учета № 49 - 51),

воды (узел учета № 50), ИИКГосреестр № 35477-12

массового расхода воды (узлы

учета № 50, 51)

Узел учета № 49. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ пара общий вывод

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду80,

0,00038 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 50. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ ТЭ общий вывод

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду150, 0,025

м

3

/импульс, Госреестр № 17858-11

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду150, 0,025

м

3

/импульс, Госреестр № 17858-11

ИИК температуры воды (подаю-Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01,

щий и обратный трубопровод)Госреестр № 46156-10

ИИК избыточного давления воды Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 51. Котельная ст. Ртищево-1 паровозоремонтного цеха. УУ подпитки ТЭ

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025

м

3

/импульс, Госреестр № 17858-11

ИИК избыточного давления водыДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК ТЭ пара (узлы учета № 53,Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 52 - 54),

54), ИИК массового расходаГосреестр № 54511-13, в том числе:

(массы) пара (узлы учета № 53,Тепловычислитель, СПТ961 (общий на узлы учета № 52 - 54),

54)Госреестр № 35477-12

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

Узел учета № 52. Котельная ст. Поворино локомотивное депо. УУ подаваемого и

рециркуляционного мазута

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазута Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 53. Котельная ст. Поворино локомотивное депо. УУ пара на основной коллектор

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду100, 0,00066 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Лист № 11

Всего листов 23

Продолжение таблицы 1

12

Узел учета № 54. Котельная ст. Поворино локомотивное депо. УУ пара на малый коллектор

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду65,

0,00023 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ воды (узел учета № 55),Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 55, 56),

ИИК массового расхода водыГосреестр № 54511-13, в том числе:

(узлы учета № 55, 56)

Тепловычислитель, СПТ961 (общий на узлы учета № 55, 56),

Госреестр № 35477-12

Узел учета № 55. Котельная ст. Поворино локомотивное депо. УУ ТЭ общий вывод

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01

м

3

/импульс, Госреестр № 17858-11

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду100, 0,01

м

3

/импульс, Госреестр № 17858-11

ИИК температуры воды (подаю-Комплект термопреобразователей сопротивления (2 шт.), КТПТР-01,

щий и обратный трубопровод)Госреестр № 46156-10

ИИК избыточного давления воды Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 56. Котельная ст. Поворино локомотивное депо. УУ подпитка ТЭ

ИИК объемного расхода водыПреобразователь расхода электромагнитный, ПРЭМ Ду40, 0,0025

м

3

/импульс, Госреестр № 17858-11

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления водыДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 58),

ИИК массового расхода (массы)

пара (узел учета № 58)

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 57, 58),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 57, 58),

Госреестр № 35477-12

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

Узел учета № 57. Котельная ст. Мичуринск ТЧР. УУ подаваемого и рециркуляционного мазута

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазута Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 58. Котельная ст. Мичуринск ТЧР. УУ пара общий вывод с котлов Е-2,5-0,9

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду125, 0,0009 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узлы учета № 61,Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 59 - 62),

62), ИИК массового расходаГосреестр № 54511-13, в том числе:

(массы) пара (узлы учета № 61,Тепловычислитель, СПТ961 (общий на узлы учета № 59 - 62),

62)Госреестр № 35477-12

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

Узел учета № 59. Котельная ст. Отрожка дезпромстанции. УУ мазута на котел № 1 ДКВр 2,5-13

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду20,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Лист № 12

Всего листов 23

Продолжение таблицы 1

12

Узел учета № 60. Котельная ст. Отрожка дезпромстанции. УУ мазута на котел № 2 ДКВр 2,5-13

ИИК объемного расхода мазутаСчетчик-расходомер жидкости камерный, CONTOIL (мод. VZFA)Ду20,

0,001 л/импульс, Госреестр № 55110-13

ИИК температуры мазутаТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 61. Котельная ст. Отрожка дезпромстанции. УУ пара с котла № 1

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду80,

0,00038 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 62. Котельная ст. Отрожка дезпромстанции. УУ пара с котла № 2

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду80,

0,00038 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 64),

ИИК массового расхода (массы)

пара (узел учета № 64)

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 63, 64),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 63, 64),

Госреестр № 35477-12

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

Узел учета № 63. Котельная ст. Придача. УУ подаваемого и рециркуляционного мазута

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазута Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 64. Котельная ст. Придача. УУ пара общий вывод

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду125, 0,0009 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 66),

ИИК массового расхода (массы)

пара (узел учета № 66)

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 65, 66),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 65, 66),

Госреестр № 35477-12

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

Узел учета № 65. Котельная ст. Кочетовка-5 ПТОЛ. УУ подаваемого и рециркуляционного мазута

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду25, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазута Датчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 66. Котельная ст. Кочетовка-5 ПТОЛ. УУ общего вывода пара с котлов Е-1-0,9

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду100, 0,00066 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Лист № 13

Всего листов 23

ИИК ТЭ пара (узел учета № 68),

ИИК массового расхода (массы)

пара (узел учета № 68)

Окончание таблицы 1

12

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 67, 68),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 67, 68),

Госреестр № 35477-12

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

Узел учета № 67. Котельная ст. Балашов ППВ. УУ мазута общий

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду40, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 68. Котельная ст. Балашов ППВ. УУ пара общий вывод

ИИК расхода пара Преобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-200)Ду80,

0,00038 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

ИИК ТЭ пара (узел учета № 70),

ИИК массового расхода (массы)

пара (узел учета № 70)

Теплосчетчик, ЛОГИКА 6961 (общий на узлы учета № 69, 70),

Госреестр № 54511-13, в том числе:

Тепловычислитель, СПТ961 (общий на узлы учета № 69, 70),

Госреестр № 35477-12

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры наружногоТермопреобразователь сопротивления, ТПТ-1-3,

воздухаГосреестр № 46155-10

Узел учета № 69. Котельная ст. Ртищево-2, ул. Образцова, 2. УУ мазута общий

ИИК массового расхода мазутаРасходомер массовый, Promass 80S Ду40, 0,001 кг/импульс,

Госреестр № 15201-11

ИИК давления мазутаДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 70. Котельная ст. Ртищево-2, ул. Образцова, 2. УУ пара общий вывод

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду100, 0,00066 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 71. Котельная ст. Лиски, парокотельный участок реф. депо. УУ пара общий вывод

ИИК ТЭ пара, ИИК массовогоТеплосчетчик, ЛОГИКА 6961, Госреестр № 54511-13, в том числе:

расхода (массы) параТепловычислитель, СПТ961, Госреестр № 35477-12

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду250, 0,004 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Узел учета № 72. Котельная ст. Белгород, локомотивное депо. УУ пара общий вывод

ИИК ТЭ пара, ИИК массовогоТеплосчетчик, ЛОГИКА 6961, Госреестр № 54511-13, в том числе:

расхода (массы) параТепловычислитель, СПТ961, Госреестр № 35477-12

ИИК расхода параПреобразователь расхода вихревой, ЭМИС-ВИХРЬ 200 (ЭВ-

200)Ду150, 0,0015 м

3

/импульс, Госреестр № 42775-09

ИИК температуры параТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК температуры водыТермопреобразователь сопротивления, ТПТ-1-3, Госреестр № 46155-10

ИИК избыточного давления параДатчик избыточного давления, Метран-55, Госреестр № 18375-08

Примечания:

1 ИИК ТЭ воды – ИИК тепловой энергии воды;

2 ИИК ТЭ пара - ИИК тепловой энергии пара.

Сигналы с выхода простых ИИК используются для получения результатов косвенных

(совокупных) измерений и расчетов, реализуемых теплосчетчиками (тепловычислителями).

Лист № 14

Всего листов 23

Рисунок 1 - Структурно-функциональная схема АСКУ ТЭР

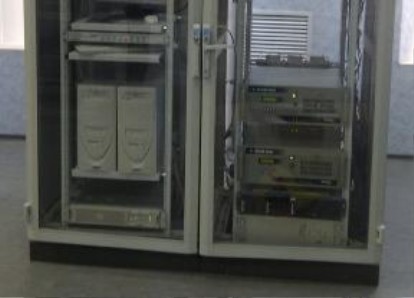

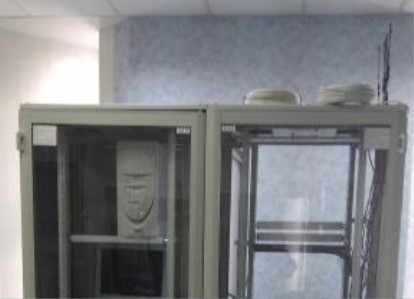

Рисунок 2 - Фотография сервера АСКУ ТЭР

Лист № 15

Всего листов 23

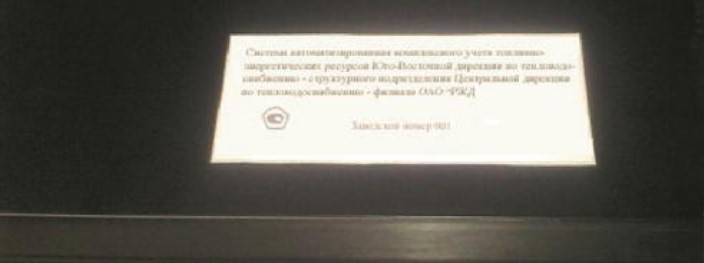

Рисунок 3 - Место нанесения знака утверждения типа АСКУ ТЭР

Монтаж СИ выполнен в соответствии с требованиями руководств по эксплуата-

ции/руководств по монтажу компонентов АСКУ ТЭР, длины прямолинейных участков изме-

рительных трубопроводов соответствуют требованиям, указанным в руководствах по экс-

плуатации измерительных компонентов теплосчетчика ЛОГИКА 6961.

Теплосчетчики ЛОГИКА 6961 на базе тепловычислителей СПТ961 и первичных пре-

образователей измеряют объемный расход, температуру и давление теплоносителя в trial-

проводах, вычисляют значения плотности и энтальпии воды по МИ 2412-97, значения плотно-

сти и энтальпии пара по МИ 2451-98. Далее по МИ 2714-2002 теплосчетчики ЛОГИКА 6961

вычисляет значения тепловой энергии воды и пара, массового расхода (массы) воды и пара, с

последующим отображением на дисплее и архивированием параметров.

Теплосчетчики ЛОГИКА 6961 (тепловычислители СПТ961) посредством интерфейса

RS-232 с помощью экранированного кабеля витая пара (UTP) 5-й категории подключены к

GSM модемам TELEOFIS RX600-R2. GSM модемы TELEOFIS RX600-R2 передают данные,

хранящиеся в теплосчетчиках ЛОГИКА 6961, на УСПД ЭКОМ-3000. УСПД ЭКОМ-3000 осу-

ществляет хранение измерительной информации и журналов событий, передачу результатов

измерений посредством локальной сети Ethernet на сервер системы (ИВКС). Обмен данными

между сервером системы и АРМ обеспечивается с помощью СПД ОАО «РЖД». Сервер АСКУ

ТЭР при помощи программного обеспечения (ПО) осуществляет сбор, формирование, хране-

ние, оформление справочных и отчетных документов и последующую передачу информации

в энергоснабжающую организацию в рамках согласованного регламента.

Возможно считывание информации с теплосчетчиков ЛОГИКА 6961 как визуальное с

помощью дисплея и клавиш прибора, так и автономное с помощью внешнего инженерного

пульта (ноутбука).

АСКУ ТЭР оснащены системой обеспечения единого времени, состоящей из встроен-

ного в УСПД ЭКОМ-3000 приемника сигналов точного времени от спутников глобальной

системы позиционирования (GPS), предназначенного для приема сигналов GPS и выдачи по-

следовательного импульсного временного кода. Шкала времени УСПД ЭКОМ-3000 синхро-

низирована с шкалой времени приемника сигналов точного времени от спутников глобальной

системы позиционирования (GPS), сличение ежесекундное. Пределы допускаемой абсолют-

ной погрешности внутренних часов УСПД ЭКОМ-3000 с коррекцией времени по источнику

точного времени составляют ±1 мс. Пределы допускаемой абсолютной погрешности внутрен-

них часов УСПД ЭКОМ-3000 (Госреестр № 56107-14) при отсутствии коррекции по сигналам

проверки времени не более ±3 с/сут.

Шкала времени таймера УСПД ЭКОМ-3000 синхронизирована со шкалой времени

таймера сервера БД, сличение не реже 1 раза в час, корректировка осуществляется при расхо-

ждении времени ±1 с.

Лист № 16

Всего листов 23

Сличение времени внутренних таймеров теплосчетчиков ЛОГИКА 6961 со шкалой

времени таймера УСПД ЭКОМ-3000 один раз в сутки, корректировка осуществляется при

расхождении времени ±1 с.

Программное обеспечение

В состав ПО АСКУ ТЭР входит: ПО теплосчетчиков, ПО УСПД ЭКОМ-3000 и ПО сис-

темы базы данных СБД. Программные средства СБД содержат: базовое (системное) ПО,

включающее операционную систему, программы обработки текстовой информации, сервис-

ные программы, ПО систем управления базами данных (далее по тексту - СУБД) и специа-

лизированного программного пакета ПК «Энергосфера».

Операционная система Microsoft Windows Server 2008 – лицензия VM005718592.

Пакеты клиентских лицензий Windows Server 2008 VM005731314 (5 лицензий) и

VM005731333 (5 лицензий). ПК «Энергосфера» лицензия ES-S-1000-19-12000-1555, включая

лицензии на СУБД Microsoft SQL Server, изготовитель ООО «Прософт-Системы», г. Екате-

ринбург.

Операционная система Windows 7 Professional CDowngrade to XP Pro (OEM, предуста-

новленная).

Пакет Microsoft Office – лицензия 6QMCW-F2JK2-DYY77-JPB2C-VW6YH.

Метрологически значимой частью специализированного программного обеспечения

ПК «Энергосфера» является библиотека – файл pso_metr.dll. С помощью библиотеки

pso_metr.dll решаются задачи автоматического накопления, обработки, хранения и отображе-

ния измерительной информации, поступающей с теплосчетчиков ЛОГИКА 6961 и УСПД

ЭКОМ-3000.

ПО ПК «Энергосфера» не влияет на метрологические характеристики Системы.

Идентификационные данные библиотеки pso_metr.dll приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ПК «Энергосфера»

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Другие идентификационные данные, если имеются

Значение

pso_metr.dll

1.1.1.1

cbeb6f6ca69318bed976e08a2bb7814b

ПО ПК «Энергосфера»

Метрологически значимой частью ПО УСПД ЭКОМ-3000 является специализирован-

ная библиотека – файл libecom.so. С помощью библиотеки libecom.so решаются задачи авто-

матического накопления, обработки, хранения и отображения измерительной информации,

поступающей с теплосчетчиков ЛОГИКА 6961. ПО УСПД ЭКОМ-3000 не влияет на метро-

логические характеристики Системы.

Идентификационные данные библиотеки libecom.so приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО УСПД ЭКОМ-3000

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Другие идентификационные данные, если имеются

Значение

libecom.so

11.159

d394e4969e78e00aae4cf8fb375da0e9

Внутреннее ПО УСПД «ЭКОМ-3000»

Метрологические характеристики АСКУ ТЭР, указанные в таблице 4, нормированы с

учетом ПО. Уровень защиты программного обеспечения АСКУ ТЭР от непреднамеренных и

преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.77-2014.

Лист № 17

Всего листов 23

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики измерительно-информационных каналов по

подсистемам АСКУ ТЭР

Подсистема АСКУ ТЭР

Диапазон

измерений ИИК

Пределы

допускаемого

значения

погрешности

ИИК

δ

± 5 %

от 0,14 до 66,5 Гкал/ч

ИИК массового расхода воды

от 70 до 700 т/ч

от 70 до 700 м

3

/ч

δ

± 5 %

от 0,14 до 7,0 Гкал/ч

δ

± 4 %

ИИК массового расхода воды

от 28 до 280 т/ч

от 28 до 280 м

3

/ч

δ

± 5 %

от 0,5 до 9,0 Гкал/ч

δ

± 4 %

ИИК массового расхода воды

от 63 до 630 т/ч

от 63 до 630 м

3

/ч

от 0,14 до 66,5 Гкал/ч

δ

± 5 %

ИИК массового расхода воды

от 70 до 700 т/ч

ТЭ (1)

от 70 до 700 м

3

/ч

№ узла

Название измерительно-информационных

учета каналов (ИИК)

4

5

12

3

15ИИК тепловой энергии воды:

- при разности температур подающего и

обратного трубопровода от плюс 5 до плюс

20

0

С

- при разности температур подающего и

обратного трубопровода свыше плюс 20 до

плюс 130

0

С

ИИК объемного расхода воды

δ

± 4 %

δ

± 1,2 %

δ

± 1,1 %

55ИИК тепловой энергии воды:

- при разности температур подающего и

обратного трубопровода от плюс 5 до плюс

20

0

С

- при разности температур подающего и

обратного трубопровода свыше плюс 20 до

плюс 130

0

С

ИИК объемного расхода воды

δ

± 1,2 %

δ

± 1,1 %

50ИИК тепловой энергии воды:

- при разности температур подающего и

обратного трубопровода от плюс 5 до плюс

20

0

С

- при разности температур подающего и

обратного трубопровода свыше плюс 20 до

плюс 130

0

С

ИИК объемного расхода воды

δ

± 1,7 %

δ

± 1,6 %

40ИИК тепловой энергии воды при разности

температур подающего и обратного

трубопровода свыше плюс 25

0

С

ИИК объемного расхода воды

δ

± 1,2 %

δ

± 1,1 %

Лист № 18

Всего листов 23

от 0,14 до 7,0 Гкал/ч

δ

± 5 %

ИИК массового расхода воды

от 28 до 280 т/ч

от 28 до 280 м

3

/ч

ТЭ (1)

от 0,1 до 1,0 МПа

от 4,5 до 45 т/ч

от 4,5 до 45 м

3

/ч

подпитки ТЭ (2)

от 0,1 до 0,6 МПа

от 2,0 до 20 Гкал/ч

от 6,9 до 68,6 т/ч

от 0,3 до 1,6 МПа

от 1,0 до 10 Гкал/ч

от 2,6 до 25,7 т/ч

от 0,3 до 1,3 МПа

от 1,0 до 12,0 Гкал/ч

от 3,7 до 37,0 т/ч

от 0,4 до 1,4 МПа

от 0,5 до 9,0 Гкал/ч

от 1,6 до 16,5 т/ч

от 0,2 до 0,9 МПа

от 0,05 до 6,0 Гкал/ч

от 0,5 до 10,5 т/ч

пара (3)

от 0,3 до 1,3 МПа

Продолжение таблицы 4

12

345

ИИК тепловой энергии воды при разности

температур подающего и обратного

трубопровода свыше плюс 25

0

С

44

ИИК объемного расхода воды

ИИК температуры воды

от плюс 40 до

плюс 100 °С

15, 40, 44, 50,

55

ИИК избыточного давления воды

δ

± 1,2 %

δ

± 1,1 %

Δ

± 0,5 °С

γ

± 1,0 %

ИИК массового расхода воды

ИИК объемного расхода воды

ИИК температуры воды

от плюс 2 до

плюс 80 °С

16, 41, 45, 51,

56

ИИК избыточного давления воды

δ

± 1,2 %

δ

± 1,1 %

Δ

± 0,5 °С

γ

± 1,0 %

ИИК тепловой энергии пара

ИИК массового расхода пара

4 - 6

ИИК избыточного давления пара

δ

± 4 %

δ

±3 %

γ

± 0,6 %

ИИК тепловой энергии пара

ИИК массового расхода пара

10 – 12, 20,

33, 43, 58, 64

ИИК избыточного давления пара

δ

± 4 %

δ

±3 %

γ

± 0,6 %

ИИК тепловой энергии пара

ИИК массового расхода пара

14, 19, 21, 26

– 28, 36, 72

ИИК избыточного давления пара

δ

± 4 %

δ

±3 %

γ

± 0,6 %

ИИК тепловой энергии пара

ИИК массового расхода пара

30 – 32, 38,

53, 66, 70

ИИК избыточного давления пара

δ

± 4 %

δ

±3 %

γ

± 0,6 %

ИИК тепловой энергии пара

ИИК массового расхода пара

49, 61, 62, 68

ИИК избыточного давления пара

δ

± 4 %

δ

±3 %

γ

± 0,6 %

Лист № 19

Всего листов 23

от 0,05 до 4,0 Гкал/ч

от 0,4 до 4,1 т/ч

от 0,3 до 1,3 МПа

от 0,05 до 5,0 Гкал/ч

от 0,7 до 6,7 т/ч

от 0,4 до 0,9 МПа

от 4,0 до 40,0 Гкал/ч

от 5,0 до 110,5 т/ч

от 0,3 до 1,3 МПа

от плюс 120 до

плюс 200 °С

Δ

± 0,7 °С

пара (3)

от плюс 2 до

плюс 20 °С

Δ

± 0,5 °С

δ

± 0,25 %

от 0,1 до 0,9 МПа

от 1,5 до 10,0 т/ч

от 0,1 до 0,4 МПа

от 1,0 до 5,0 т/ч

от 0,1 до 1,0 МПа

от 75 до 3000 л/ч

от 0,2 до 2,0 МПа

от 30 до 1500 л/ч

δ

± 0,6 %

от 0,1 до 0,4 МПа

мазута (4)

Продолжение таблицы 4

12

345

ИИК тепловой энергии пара

ИИК массового расхода пара

22, 39

ИИК избыточного давления пара

ИИК тепловой энергии пара

ИИК массового расхода пара

54

ИИК избыточного давления пара

ИИК тепловой энергии пара

ИИК массового расхода пара

71

ИИК избыточного давления пара

δ

± 4 %

δ

±3 %

γ

± 0,6 %

δ

± 4 %

δ

±3 %

γ

± 0,6 %

δ

± 4 %

δ

±3 %

γ

± 0,6 %

ИИК температуры пара

ИИК температуры воды

ИИК массового расхода мазута

от 2,5 до 5,0 т/ч

от 2,0 до 3,5 т/ч

4 – 6, 10 – 12,

14, 19 – 22, 26

– 28, 30 – 33,

36, 38, 39, 43,

49, 53, 54, 58,

61, 62, 64, 66,

68, 70 – 72

13

ИИК давления мазута

ИИК массового расхода мазута

29, 37, 42, 67,

69

ИИК давления мазута

ИИК массового расхода мазута

46, 52, 57, 63,

65

ИИК давления мазута

ИИК объемного расхода мазута

ИИК температуры мазута

от плюс 60 до

плюс 180 °С

1 – 3, 7 – 9,

17, 18, 23 –

25, 34, 35, 47,

48

ИИК избыточного давления мазута

γ

± 1 %

δ

± 0,25 %

γ

± 1 %

δ

± 0,25 %

γ

± 1 %

δ

± 0,6 %

Δ

± 0,7°С

γ

±1 %

ИИК объемного расхода мазута

ИИК температуры мазута

от плюс 60 до

плюс 180 °С

59, 60

ИИК избыточного давления мазута

ИИК температуры наружного воздуха

от плюс 5 до

плюс 50 °С

Δ

± 0,7°С

γ

±1 %

Δ

± 0,4°С

Лист № 20

Всего листов 23

Окончание таблицы 4

Примечания:

1 Названия узлов учета указаны в таблице 1;

2 Для узлов учета № 40, 44 относительная погрешность ИИК тепловой энергии воды при разности температур

подающего и обратного трубопровода от плюс 5 до плюс 25 °С не нормирована. Каналы тепловой энергии

воды узлов учета № 40, 44 при разности температур подающего и обратного трубопровода от плюс 5 до плюс

25 °С являются информационными;

3 Для узлов учета № 1 – 3, 7 – 9, 17, 18, 23 – 25, 34, 35, 47, 48, 59, 60 относительная погрешность ИИК

массового расхода мазута не нормирована. Каналы массового расхода мазута являются информационными;

4 δ – предел допускаемого значения относительной погрешности ИИК;

5 Δ - предел допускаемого значения абсолютной погрешности ИИК;

6 γ – предел допускаемого значения приведенной погрешности ИИК.

Пределы допускаемой абсолютной погрешности внутренних часов компонентов АСКУ

ТЭР не более ±5 с/сут.

от плюс 15 до плюс 25

от плюс 5 до плюс 50

95

от 84 до 106,7

Условия эксплуатации АСКУ ТЭР:

- температура окружающего воздуха (ИВКС, ИКП), °С

- температура окружающего воздуха (нижний уровень), °С

- влажность при 35 °С, не более, %

- атмосферное давление, кПа

- параметры электрического питания:

- напряжение (постоянный ток), В

- напряжение (переменный ток), В

- частота (переменный ток), Гц

220

(12 ± 1); (24 ± 1)

+10 %

-

1

5

% 50 ± 1

Знак утверждения типа

титульные

(указан на

листы эксплуатационной

рисунке 3) типографским

Знакутверждениятипананоситсяна

документации и на шильдик сервера системы

способом.

Комплектность средства измерений

Таблица 5 - Комплектность АСКУ ТЭР

Наименование

1

Расходомеры массовые Promass 80S Ду 40

Расходомеры массовые Promass 80S Ду 25

Счетчики-расходомеры жидкости камерные, CONTOIL (мод. VZFA) Ду 25

Счетчики-расходомеры жидкости камерные, CONTOIL (мод. VZFA) Ду 20

Преобразователи расхода вихревой ЭМИС-ВИХРЬ-200 Ду250

Преобразователи расхода вихревыеЭМИС-ВИХРЬ-200 Ду200

Преобразователи расхода вихревыеЭМИС-ВИХРЬ-200 Ду150

Преобразователи расхода вихревые ЭМИС-ВИХРЬ-200 Ду125

Преобразователи расхода вихревыеЭМИС-ВИХРЬ-200 Ду100

Преобразователи расхода вихревые ЭМИС-ВИХРЬ-200 Ду80

Преобразователи расхода вихревые ЭМИС-ВИХРЬ-200 Ду65

Преобразователи расхода вихревыеЭМИС-ВИХРЬ-200 Ду50

Преобразователи расхода электромагнитные ПРЭМ Ду 150

Преобразователи расхода электромагнитные ПРЭМ ДУ 100

Преобразователи расхода электромагнитные ПРЭМ ДУ 40

Количество/шт.

2

6

11

15

2

1

3

8

7

4

1

2

4

5

Лист № 21

Всего листов 23

Окончание таблицы 5

12

Преобразователи расхода вихреакустические Метран trial Ду2004

Термометры сопротивления из платины технические ТПТ-1-3 91

Комплекты термопреобразователей сопротивления КТПТР-01 5

Датчики давления Метран-55 83

Теплосчетчики Логика 8961 29

Тепловычислители СПТ961 29

GSM модемы TELEOFIS RX600-R2 19

УСПД ЭКОМ-3000 с ПО 1

Сервер 1

Специализированное программное обеспечение ПК «Энергосфера» 1

Методика поверки МП 1972/550-2014 1

Поверка

осуществляется по документу МП 1972/550-2014 «ГСИ. Система автоматизированная

комплексного учета топливно-энергетических ресурсов Юго-Восточной дирекции по

тепловодоснабжению–структурногоподразделенияЦентральнойдирекциипо

тепловодоснабжению – филиала ОАО «РЖД». Методика поверки», утвержденному ГЦИ

СИ ФБУ «Ростест-Москва» в октябре 2014 г.

Средства поверки:

- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы

Global Positioning System (GPS) (Госреестр № 27008-04);

- стенд СКС6, абсолютная погрешность формирования тока ± 0,003 мА, сигналов

сопротивления ± 0,015 Ом, относительная погрешность формирования сигналов частоты ±

0,003 % (для тепловычислителя СПТ961);

- установка расходомерная УМР-1, диапазон воспроизведения расхода от 0,01 до

360 м

3

/ч, относительная погрешность ± 0,05 %;

- комплексная проливная установка КПУ-400-ЧМ, диапазон задания расходов от 0,4 до

360 м

3

/ч, погрешность измерения объема не более ± 0,3 %;

- генератор сигналов Г6-27, диапазон частот от 0,3 Гц до 3 МГц, стабильность не менее

0,05 %;

- частотомер электронно-счетный Ч-88, диапазон частот входных сигналов от 0,1 Гц до

200 МГц;

- частотомер Ч3-64, диапазон измерения периода от 0,18 до 900 сек., относительная

погрешность измерения периода не более ± 0,03 %;

- поверочная установка для поверки методом измерения массы с основной

погрешностью не более ± 0,08 %;

- термометр сопротивления платиновый эталонный ПТС-10М I разряда;

- термостат нулевой ТН 12;- термостат жидкостной ТРЖ;

- мера электрического сопротивления 100 Ом;

- грузопоршневые манометры МП-60М, МП-600, МП-2500 1-го разряда;

-калибраторы давления пневматические Метран-505 Воздух-II, Метран-504 Воздух-I

1-го разряда;

- барометр БОП-1М 1-го разряда;

- вольтметр цифровой В7-68, диапазон измерения напряжения от 16 до 42 В,

относительная погрешность измерения напряжения в диапазоне напряжений от 11 до 5 В не

более ± 0,05 %;

- мера электрического сопротивления, класс точности 0,002.

- источник постоянного тока напряжением 24 В, переменного тока 220 В и частотой

50 Гц;

Лист № 22

Всего листов 23

- электронный счетчик импульсов амплитудой до 50 В и частотой от 0 до 10 кГц;

- секундомер СТЦ-1, диапазон измерения от 0,5 сек. до 1 ч, погрешность измерения не

более ± 0,1 сек.;

- термометр лабораторный ТЛ-4, предел измерения от 0 до 50

0

С, цена деления 0,5

0

С.

Сведения о методиках (методах) измерений

Методика (методы) измерений приведена в документе: «Методика (методы) измерений

количества тепловой энергии в водяных и паровых системах теплоснабжения, объемного

расхода воды, массового расхода (массы) пара и мазута с использованием системы автомати-

зированной комплексного учета топливно-энергетических ресурсов Юго-Восточной дирек-

ции по тепловодоснабжению – структурного подразделения Центральной дирекции по теп-

ловодоснабжению – филиала ОАО «РЖД». Свидетельство об аттестации методики (методов)

измерений № 1408/550-01.00229-2014 от 30 октября 2014 г.

Нормативные и технические документы, устанавливающие требования к АСКУ ТЭР

1. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие

технические условия»;

2. ГОСТ Р 8.595-2004 " ГСИ. Масса нефти и нефтепродуктов. Общие требования к

методикам выполнения измерений";

3. Правила учета тепловой энергии и теплоносителя, утвержденные постановлением

Правительства РФ от 18 ноября 2013 г.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- при выполнении работ по оценке соответствия продукции и иных объектов обяза-

тельным требованиям в соответствии с законодательством Российской Федерации о техни-

ческом регулировании.

Изготовитель

ЗАО «Отраслевой центр внедрения новой техники и технологий» (ЗАО «ОЦВ»), г. Москва

Адрес (юридический и почтовый): 129626, г. Москва, 3-я Мытищинская ул., д.10, стр. 8

Телефон: (495) 933-33-43 доб. 10-25

Заявитель

ООО «РЕСУРС», г. Москва

Адрес (юридический и почтовый): 117420, г. Москва, ул. Наметкина, д. 13, корп.1

Тел. (926) 878-27-26

Лист № 23

Всего листов 23

Испытательный центр

Государственный центр испытаний средств измерений

Федеральное бюджетное учреждение «Государственный региональный центр стандартиза-

ции, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»).

117418 г. Москва, Нахимовский проспект, 31

Тел.(495) 544-00-00, 668-27-40, (499) 129-19-11

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств

измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

Заместитель

Руководителя Федерального агентства

по техническому регулированию

и метрологииС.С. Голубев

М.п. «____» __________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
67989-17	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110 кВ Новозыбков	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
57103-14	Установка автоматизированная поверочная	УПС60	ООО "ПоверкаСервис", г.Казань	1 год	Перейти
52211-12	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РН-Пурнефтегаз" (2-я очередь)	Нет данных	ООО "РН-Энерго", г.Москва	4 года	Перейти
70764-18	Резервуары стальные горизонтальные цилиндрические	РГС-10, РГС-25, РГС-50, РГС-60	ОАО "Магистральные нефтепроводы Центральной Сибири", г.Томск	5 лет	Перейти
69209-17	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Заря	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
