Номер госреестра:
60063-15
Наименование СИ:
Рефлектометры оптические
Обозначение типа:
FOD-7005-035
Производитель:
ООО "ТПК Волоконно-оптических приборов", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58098
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефлектометры оптические FOD-7005-035
Назначение средства измерений
Рефлектометры оптические FOD-7005-035 (далее по тексту – рефлектометры)
предназначены для измерений ослабления в одномодовых и многомодовых оптических
волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки
неоднородностей оптического кабеля и измерений мощности оптического излучения.
Описание средства измерений
Принцип действия рефлектометров основан на зондировании волоконно-оптической
линии последовательностью коротких оптических импульсов и измерении параметров
сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов
френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на
дисплее прибора формируется рефлектограмма зондируемого световода, показывающая
распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометр включает в себя встроенный измеритель оптической мощности.
Принцип действия измерителя оптической мощности основан на преобразовании
фотоприемником оптического сигнала в электрический с последующим усилением и
преобразованием в цифровую форму.
Рефлектометр оборудован визуальным детектором повреждений, работающим на
длине волны 635 нм, позволяющим оценить целостность волоконно-оптической линии.
Конструктивно рефлектометр выполнен в прямоугольном корпусе в виде
переносного прибора. Основные элементы управления рефлектометра расположены на
передней панели. На верхней панели расположены оптические разъемы:
- одномодовый разъем рефлектометра, оборудованный адаптером FC;
- многомодовый разъем рефлектометра, оборудованный адаптером ST;
- разъем измерителя оптической мощности, оборудованный универсальным 2,5 мм
адаптером;
- разъем источника излучения видимого света для проверки целостности волоконно-
оптическойлиниииопределенияизгибовоптическоговолокна,оборудованный
универсальным 2,5 мм адаптером.
По заказу потребителя рефлектометр может комплектоваться дополнительными
сменными адаптерами типов FC, ST, SC, LC с возможностью их взаимной замены в процессе
эксплуатации.
Для предохранения от ударов и повреждений корпус рефлектометра снабжен
защитным резиновым кожухом.
Для сохранения результатов измерений в рефлектометр установлена SD-карта,
позволяющая сохранять не менее 1000 рефлектограмм.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование.
Пломбируется место соприкосновения передней и задней панелей корпуса на нижней
стороне прибора.
Общий вид рефлектометров оптических FOD-7005-035 и задняя панель представлены
на рисунках 1 и 2.
Лист № 2
Всего листов 6

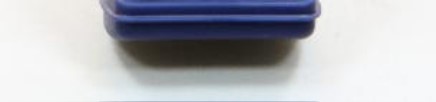

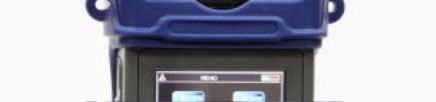

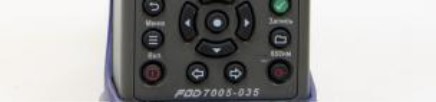

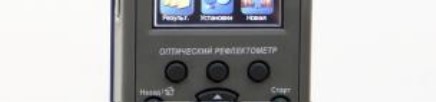

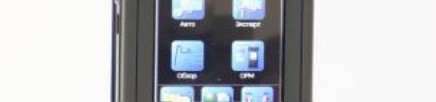

Рисунок 1 - Общий вид рефлектометров оптических FOD-7005-035
Рисунок 2 – Задняя панель
Место размещения
наклейки со знаком
утверждения типа
Место
пломбирования
Лист № 3
Всего листов 6
Программное обеспечение
Программноеобеспечение(далеепотексту –ПО),входящеевсостав
рефлектометров, выполняет функции отображения на экране прибора информации в
удобном для оператора виде, а также задания условий измерений. ПО разделено на две
части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и
сохранения результатов измерений.
Идентификационныеданные(признаки)метрологическизначимойчасти
программного обеспечения указаны в таблице 1.
2.2.41.0
md5
Значение
QUA2-00-0794_RevG_v2.2.41.zip
80064c570785de57450a9ac74ea7b512
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Наименование характеристики
Значение характеристики
Тип волокна
Динамическийдиапазонизмерений
ослабления
1
, дБ, не менее,
(усреднение 3 мин, по уровню 98 % от
максимума шумов)
Метрологические и технические характеристики
Таблица 2
одномодовое 9/125 мкм,
многомодовое 50/125 мкм
Рабочие длины волн, нм
-в одномодовом режиме
-в многомодовом режиме
Пределыдопускаемойабсолютной
погрешности измерений ослабления, дБ
Диапазоны измеряемых длин, км
Пределыдопускаемойабсолютной
погрешности при измерении длины, м
1310 ± 20; 1550 ± 30;
850 ± 20; 1300 ± 30
при длительности импульса 20 мкс:
- для длины волны 1310 нм: 37
- для длины волны 1550 нм: 36
при длительности импульса 1 мкс:
- для длины волны 850 нм: 29
- для длины волны 1300 нм: 29
ΔА= ± 0,05∙А,
где А – измеряемое ослабление, дБ
0 - 0,25; 0 - 0,5; 0 - 1; 0 - 1,5; 0 - 2; 0 - 3;
0 - 4; 0 - 7,5; 0 - 10; 0 - 15; 0 - 30; 0 - 60;
0 - 120; 0 - 240
D
L =
±
(
d
l + L·Δn/n + 5 ·10
-5
L),
где
d
l - составляющая погрешности
вследствие смещения шкалы длин, м,
d
l = 1 м в диапазонах 0 - 0,25; 0 - 0,5; 0 - 1;
0 - 1,5; 0 - 2; 0 - 3; 0 - 4 км;
d
l = 1,5 м в диапазонах 0 - 7,5; 0 - 10;
0 - 15 км;
Лист № 4
Всего листов 6
± 0,7
d
l = 3,5 м в диапазонах 0 - 30; 0 - 60 км;
d
l = 10 м в диапазоне 0 - 120 км;
d
l = 18 м в диапазоне 0 - 240 км;
L – измеряемая длина, м;
n – показатель преломления оптического
волокна, ед. показателя преломления;
D
n - погрешность измерений показателя
преломленияоптическоговолокна,ед.
показателя преломления.
Мертвая зона при уровне отражения
минус 45 дБ, м, не более
- при измерении ослабления3,5
- при измерении положения неоднородности0,9
Длительность зондирующих импульсов, нс
- на длинах волн 1310 и 1550 нм5, 10, 30, 100, 300, 1000, 3000, 10000, 20000
- на длинах волн 850 и 1300 нм5, 10, 30, 100, 300, 1000
Измеритель оптической мощности
Длины волн калибровки, нм850, 1300, 1310, 1490, 1550, 1625, 1650
Диапазон измерений уровня средней
мощности оптического излучения, дБм
2
- в диапазоне длин волн от 1300 до 1650 нм От минус 65 до плюс 3
- на длине волны 850 нм От минус 60 до плюс 3
Пределы допускаемой относительной
погрешности измерений уровня средней
мощности оптического излучения на длинах± 0,25
волн калибровки при уровне мощности
минус 10 дБм, дБ
Пределы допускаемой относительной
погрешности измерений относительных
уровней мощности, дБ
1
Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от
ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при
длительности импульса 20 мкс (в одномодовом режиме) и уровнем шумов при
длительности импульса 1 мкс (в многомодовом режиме).
2
Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт.
Наименование характеристики
Значение характеристики
От минус 18 до плюс 50
До 90
Таблица 3
220 ± 22
50 ± 0,5
230 × 110 × 70
0,9
Электропитание осуществляется от сети переменного
тока через блок питания (сетевой адаптер)
напряжением, В
частотой, Гц
Габаритные размеры (высота × ширина × глубина),
мм, не более
Масса, кг, не более
Условия эксплуатации:
Температура окружающей среды,
°
С
Относительнаявлажностьвоздуха,%(при
температуре плюс 30
°
С, без конденсации влаги)
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации АПБР.418233.010 РЭ печатным
способом и в виде наклейки на заднюю панель корпуса рефлектометра методом
наклеивания.
Количество, шт.
1
1
Комплектность средства измерений
Таблица 4
Наименование
Рефлектометр оптический FOD-7005-035
Блок питания (зарядное устройство)
Пылезащитный колпачок (заглушка)
(разъем ММ OTDR, разъем SM OTDR, разъем OPM)
Пылезащитный колпачок (заглушка)(разъем VFL)
Адаптер FC(SM разъем)
Адаптер SC (ММ разъем)
Универсальный 2,5 мм адаптер (разъем ОРМ)
Универсальный 2,5 мм адаптер (разъем VFL)
Защитный резиновый кожух
Руководство по эксплуатации АПБР.418233.010 РЭ
Сумка для переноски
3
1
1
1
1
1
1
1
1
Поверка
осуществляется по документам: Р 50.2.071-2009 «Государственная система обеспечения
единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010
«Государственная система обеспечения единства измерений. Измерители оптической
мощности, источники оптического излучения, измерители обратных потерь и тестеры
оптические малогабаритные в волоконно-оптических системах передачи информации.
Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310
±
20, 1550
±
20 нм. Диапазон
воспроизведения длины: 0,06 - 600 км. Пределы допускаемой основной абсолютной
погрешности при воспроизведении длины:
D
=
±
(0,1 + 5·10
-6
L), где L – воспроизводимая
длина, м.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого
ослабления:
±
0,015·A, где А – измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
– при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
– при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
2 Рабочий эталон средней мощности оптического излучения в волоконно-
оптических системах передачи РЭСМ-ВС, ГР СИ № 32837-06.
Основные метрологические характеристики:
- диапазон измеряемых значений средней мощности: (10
-10
- 10
-2
) Вт;
- диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700)
нм;
- пределы допускаемой основной относительной погрешности измерений средней
мощности на длинах волн калибровки в диапазоне от 10
-10
до 2
×
10
-3
Вт - ± 2,5 %, в диапазоне
Лист № 6
Всего листов 6
от 2
×
10
-3
до 10
-2
Вт - ± 3,5 %, в рабочем спектральном диапазоне - ± 5 %, измерений
относительных уровней мощности в диапазоне от 10
-10
до 2
×
10
-3
Вт - ± 1,2 %.
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ± 1,5 %.
Сведения о методиках (методах) измерений
«РефлектометроптическийFOD-7005-035.Руководствопоэксплуатации
АПБР.418233.010 РЭ», раздел 6.
Нормативныедокументы,устанавливающиетребованиякрефлектометрам
оптическим FOD-7005-035
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений.
Государственнаяповерочнаясхемадлясредствизмеренийдлиныивремени
распространения сигнала в световоде, средней мощности, ослабления и длины волны для
волоконно-оптических систем связи и передачи информации».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Оказание услуг почтовой связи, учет объема оказанных услуг электросвязи
операторами связи и обеспечение целостности и устойчивости функционирования сети связи
общего пользования.
Изготовитель
Общество с ограниченной ответственностью «ТПК Волоконно-оптических приборов»
(ООО «ТПК Волоконно-оптических приборов»)
Юридический адрес: 109004, г. Москва, Тетеринский пер., д.16
Фактический адрес: 107241, г. Москва, Щелковское ш., д.23А, офис 621
Телефон: (495) 690-9088, факс (495) 690-9085
E-mail:
WEB:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон/факс: (499) 792-07-03,
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54767-13 | Рефлектометры оптические | MT9083A2, MT9083B2, MT9083C2 | Фирма "Anritsu Corporation", Япония | 1 год | Перейти |
| 11503-88 | Камеры электронно-оптические | Агат-СФ3М | Опытный завод "Протон", г.Смоленск | 1 год | Перейти |
| 19880-05 | Спиртомеры оптические | Иконэт-МП | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево | 1 год | Перейти |
| 29920-05 | Рефлектометры портативные цифровые | РЕЙС-105М | НПП "Системы тестирования электрических линий" (СТЭЛЛ), г.Брянск | 2 года | Перейти |
| 79179-20 | Приборы оптические координатно-измерительные бесконтактные | Solutionix D500™, D700™ | Фирма "Solutionix", Корея | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
