Номер госреестра:
60026-15
Наименование СИ:
Скобы с отсчетным устройством
Обозначение типа:
201, 523
Производитель:
Фирма "Mitutoyo Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58053
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Скобы с отсчетным устройством серий 201, 523
Назначение средства измерений
Скобы с отсчетным устройством серий 201, 523 (далее − скобы) предназначены
для измерений наружных линейных размеров деталей относительным методом.
Описание средства измерений
Скобы выпускаются следующих серий:
– 201 – оснащены сменным отсчетным устройством (рисунок 1),
– 523 – изготавливаются с отсчетным устройством, встроенным в скобу (рисунок
2) или со сменным отсчетным устройством (рисунок 3).
Скобы состоят из корпуса, подвижной и переставной пяток, теплоизоляционных
накладок (серия 201), упора, арретира, для отвода подвижной пятки, отсчетного
устройства и стопорного винта.
Переставная пятка представляет собой микропару и перемещается вдоль линии
измерения при помощи специальной гайки. Подвижная пятка под действием
измерительного усилия также перемещается вдоль линии измерения. Величина этого
перемещения измеряется с помощью отсчетного устройства.
В скобах могут использоваться следующие отсчетные устройства: головки
измерительные серий 1, 2, 3, 4 (Госреестр № 23005-13) и головки измерительные
цифровые ABSOLUTE серии 543 (Госреестр № 54125-13).
Скобы устанавливается на «ноль» с помощью концевой меры длины, имеющей
размер, равный номинальному размеру измеряемой детали. Отклонение измеряемого
размера от его номинальной величины отсчитывается по шкале отсчетного устройства.

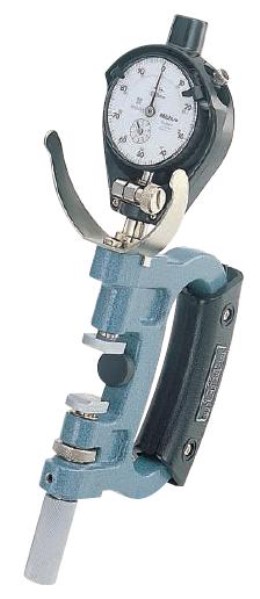

Рисунок 1 – Общий вид скоб с отсчетным устройством серии 201
Лист № 2
Всего листов 4

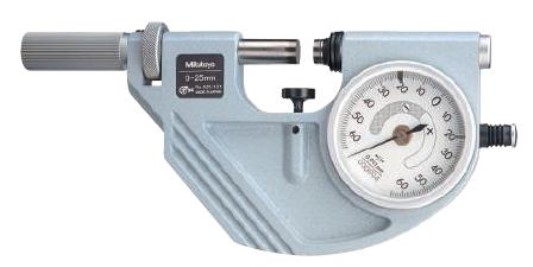

Рисунок 2 – Общий вид скоб серии 523 с отсчетным устройством, встроенным в скобу

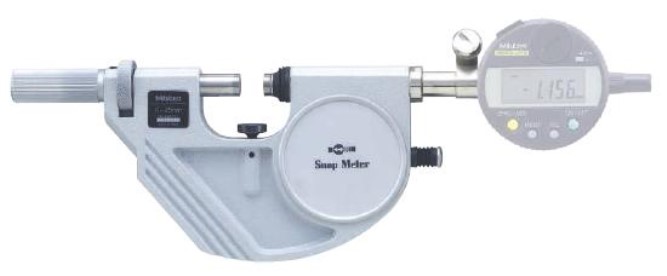

Рисунок 3 – Общий вид скоб серии 523 со сменным отсчетным устройством
Диапазон
скоб, мм
подвижной
плоских
плоских
201
Метрологические и технические характеристики
Таблица 1. Основные метрологические и технические характеристики скоб серии 201 и
серии 523 со сменным отсчетным устройством
Отклонение отОтклонение отИзмеритель-
Наибольшееплоскостности параллельности ное усилие, Н
Серияизмерений
перемещениеи
змерител
ь
ных
и
змерител
ь
ных
пятки, мм поверхностей, мкм, поверхностей, мкм,
не болеене более
от 0 до 25 2 1,0 5,0 ≤ 15
от 25 до 50 2 1,0 5,0 ≤ 15
от 50 до 75 2 1,0 5,0 ≤ 15
от 75 до 100 2 1,0 5,0 ≤ 15
от 100 до 125 2 1,0 5,0 ≤ 15
от 125 до 150 2 1,0 5,0 ≤ 15
от 150 до 175 2 1,0 5,0 ≤ 15
от 175 до 200 2 1,0 5,0 ≤ 15
от 200 до 225 2 1,0 5,0 ≤ 15
от 225 до 250 2 1,0 5,0 ≤ 15
от 250 до 275 2 1,0 5,0 ≤ 15
от 275 до 300 2 1,0 5,0 ≤ 15
523 (со от 0 до 25 2 0,3 0,6 от 5 до 10
сменным от 25 до 50 2 0,3 0,6 от 5 до 10
отсчетным от 50 до 75 2 0,3 1,0 от 5 до 10
устройством)
от 75 до 100 2 0,3 1,0 от 5 до 10
Лист № 3
Всего листов 4
Диапазон
измерений
скоб, мм
диапазон
измерений,
цена
деления,
мммм
Таблица 2. Основные технические характеристики скоб серии 523 с отсчетным
устройством, встроенным в скобу
Серия ОтсчетноеОтклонение от Отклонение от
устройство Наибольшее плоскостности параллельности
перемещениеплоскихплоских
подвижной измерительных измерительных
пятки, мм поверхностей, поверхностей,
мкм, не более мкм, не более
523 (с
от 0 до 25 ± 0,060 0,001 2
0,3 0,6
отсчетным
от 25 до 50 ± 0,060 0,001 2
0,3 0,6
у
стройством,
встроенным
от 50 до 75± 0,0600,0012
0,31,0
в
с
кобу)
от 75 до 100± 0,0600,0012
0,31,0
Пределы допускаемой абсолютной погрешности скоб серии 201, без учета
погрешности отсчетных устройств± (3 +L/100) мкм, L в мм.
Пределы допускаемой абсолютной погрешности скоб серии 523 со сменным
отсчетным устройством, без учета погрешности отсчетных устройств± 2 мкм.
Пределы допускаемой абсолютной погрешности скоб серии 523 с отсчетным
устройством, встроенным в скобу± 1 мкм.
Измерительное усилие скоб серии 523 с отсчетным устройством,
встроенным в скобуот 5 до 10 Н.
Диапазон рабочих температур, ºС от 15 до 25.
Относительная влажность воздуха, не более 80 %.
Знак утверждения типа
Знак утверждения типа наносится на футляр скобы методом наклейки и на
титульный лист паспорта типографским способом.
1 шт.
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Комплектность средства измерений
Таблица 3. Комплектность средств измерений
Наименование
1. Скоба*
2. Отсчетное устройство (для скоб со сменным
отсчетным устройством)*
3. Футляр
4. Паспорт
5. Методика поверки
Примечание: * - в соответствии с заказом
Поверка
осуществляется в соответствии с документом по поверке МП 60026-15 «Скобы с
отсчетным устройством серий 201, 523. Методика поверки», утвержденным ФГУП
«ВНИИМС» 01 декабря 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методиках (методах) измерений
Метод измерений изложен в разделе «Порядок работы» паспорта скоб.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к скобам с
отсчетным устройством серий 201, 523
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств
измерений длины в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне
от 0,2 до 50 мкм».
Техническая документация фирмы Mitutoyo Corporation, Япония.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма Mitutoyo Corporation, Япония.
Адрес:20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan
Ph 81(044)813-8230, Fax 81(044)813-8231
Заявитель
ООО «Митутойо РУС»
Россия, 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: +7 (495) 745-07-52
e-mail:
, www. mitutoyo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___»___________ 2015 г.
