Тахеометры электронные NET05AXII, NET1AXII, ГРСИ 60025-15
Номер госреестра:
60025-15
Наименование СИ:
Тахеометры электронные
Обозначение типа:
NET05AXII, NET1AXII
Производитель:
Фирма "Topcon Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58052
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные NET05AXII, NET1AXII
Назначение средства измерений
Тахеометры электронные NET05AXII, NET1AXII (далее – тахеометры) предназначены
для измерений расстояний, горизонтальных и вертикальных углов.
Описание средства измерений
Тахеометрыявляютсягеодезическимиприборами,объединяющимивсвоей
конструкции цифровой теодолит и фазовый лазерный дальномер. Принцип действия
угломерной системы основан на использовании фотоэлектрических угловых энкодеров
горизонтального и вертикального углов. В лазерном дальномере реализован метод,
использующий измерение разности фаз излучаемого и отраженного модулированного
лазерногоизлучения.Измерениерасстояний можетпроводитсясиспользованием
призменных или пленочных отражателей или в безотражательном режиме (по диффузному
отражению поверхности объекта).
Конструктивно элементы тахеометра размещены в пыле- влагозащищенном корпусе,
установленном на съемный трегер. На лицевой панели корпуса расположены сенсорный
графический дисплей и кнопки управления функциями тахеометра. На правой стенке корпуса
размещены ручки управления сервоприводами наведения в горизонтальном и вертикальном
направлениях. В нижней части корпуса находятся аккумуляторный и интерфейсный отсеки.
Тахеометры оснащены компенсатором углов наклона, а также, оптическим отвесом.
Тахеометры имеют моторизированный привод и автоматические функции наведения
на trial призмы, слежения за центром призмы и нахождения призмы.
Тахеометры оснащены интерфейсами обмена данными Bluetooth Class 1 и USB 2.0.
МодификацииNET05AXIIиNET1AXIIразличаютсяметрологическими
характеристиками.
На рисунке 1 представлен общий вид тахеометра.
Лист № 2
Всего листов 5

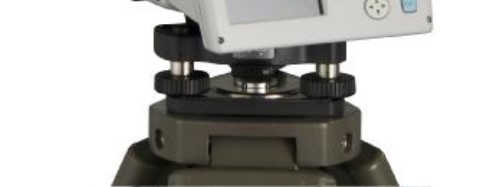

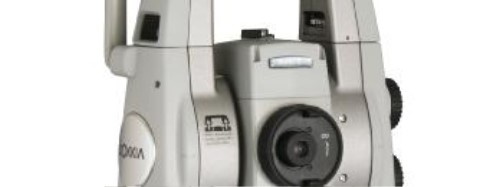

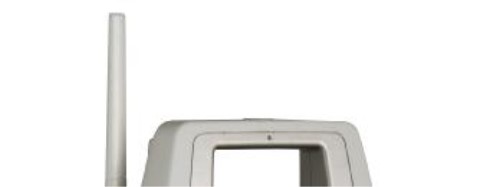

Рисунок 1 – Общий вид тахеометра
Программное обеспечение
В тахеометрах используется встроенное программное обеспечение MAGNET, осущест-
вляющее взаимодействие узлов тахеометра, обработку измерительной информации, отображе-
ние результатов измерений на дисплее и их экспорт по интерфейсным каналам.
Программное обеспечение является неизменным, средства для изменения метрологически зна-
чимых функций отсутствуют. Программное обеспечение может быть установлено или переус-
тановлено только на заводе-изготовителе или в авторизованном сервисном центре с использо-
ванием специальных аппаратно-программных средств.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соот-
ветствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
Всего листов 5
(рассчитан по алгоритму CRC32)
Таблица 1
Идентификационные данные (признаки)
Значение
ИдентификационноенаименованиеMAGNET
программного обеспечения
Номер версии (идентификационный номер)
программного обеспечения
2.7.1
Цифровой идентификатор программного
обеспечения(контрольнаясумма
исполняемого кода)
7B41C07
Влияние программного обеспечения учтено при нормировании метрологических харак-
теристик.
Метрологические и технические характеристики
Наименование характеристики
Значение
NET05AXIINET1AXII
от 0 до 360°
от trial 41 до 90°
±0,5"±1,0"
от 1,3 до 3500 от 1,3 до 3500
от 1,3 до 600 от 1,3 до 600
от 1,3 до 200 от 1,3 до 200
от 0,5 до 100 от 0,5 до 400
±(0,8 + 1·10
-6
D) ±(1 + 1·10
-6
D)
±(0,5 + 1·10
-6
D) ±(1 + 1·10
-6
D)
±(1 + 1·10
-6
D) ±(2 + 1·10
-6
D)
Диапазон измерений горизонтальных углов
Диапазон измерений вертикальных углов
Пределы допускаемой абсолютной погрешности изме-
рений углов
Диапазон измерений расстояний, м
- стандартная призма
- 360° призма
- пленочный отражатель
- без отражателя (белая поверхность)
Пределы допускаемой абсолютной погрешности изме-
рений расстояний (режим точных измерений), мм
- стандартная призма и 360° призма
- пленочный отражатель
- без отражателя (белая поверхность)
Диапазон работы компенсатора углов наклона
Параметры лазерного излучения
Уровень пыле- влагозащищенности
Электропитание
Диапазон рабочих температур
Габаритные размеры (Д х В х Ш), мм, не более:
D – измеряемое расстояние, мм
±6’
В режиме измерения расстояний – ла-
зерный диод видимого диапазона (λ =
690 нм), класс 1; в режиме автонаве-
дения и автослежения – лазерный ди-
од ИК диапазона (λ = 980 нм), класс 1.
IP65
Литий-ионный аккумулятор BDC70
(напряжение 7,2 В; емкость 5240
мА
×
ч)
от минус 20 до 50°С
230 х 196 х 393
Масса, кг, не более
6,8
Средний срок службы, лет
Средняя наработка на отказ, ч
6
5000
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом, а также на маркировочной шильде на боковой стенке корпуса
прибора.
Комплектность средства измерений
Наименование
Тахеометр электронный
Трегер
Перо для сенсорного дисплея
Аккумулятор BDC70
Зарядное устройство CDC68/68А
Кабель передачи данных
Комплект инструментов для юстировки
Транспортировочный футляр
Руководство по эксплуатации (на русском языке)
Методика поверки МП 2511/008-14
Количество, шт.
1
1
1
2
1
2
1
1
1
1
Поверка
осуществляется по методике поверки МП 2511/008-14 «Тахеометры электронные NET05AXII,
NET1AXII. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
в ноябре 2014 г.
Основные средства поверки:
- Правильная многогранная призма, погр. углов не более ±0,2".
- Автоколлиматор цифровой, погр. измерений не более ±0,2".
- Координатно-измерительная машина, диапазон измерений 0 – 50 м, погр. не более
±0,1 мм.
Сведения о методиках (методах) измерений
приведены в документе «Тахеометры электронные NET05AXII, NET1AXII. Руководство по экс-
плуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам
электронным NET05AXII, NET1AXII
1. ГОСТ Р 8.763-2011. «ГСИ. Государственная поверочная схема для средств измере-
ний длины в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне 0,2…50 мкм».
2. ГОСТ 8.016–81 «ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений плоского угла».
3. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия продукции и иных объектов обязательным требова-
ниям в соответствии с законодательством Российской Федерации о техническом регулирова-
нии.
Лист № 5
Всего листов 5
Изготовитель
Фирма «TOPCON CORPORATION», Япония.
Адрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, Japan.
Tel. +31-10-4585077
Заявитель
ООО «Ньюкаст-Ист».
Адрес: 111524, г. Москва, ул. Электродная, д. 9, стр.2-3.
Тел. (499)951-40-02, факс (499)951-40-05.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19.
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» ___________ 2015 г.
