ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цифровых потоков МТ1000А
Назначение средства измерений
Анализаторы цифровых потоков МТ1000А (далее - анализаторы) предназначены для
формирования цифрового измерительного сигнала с заданной тактовой частотой и уровнем
мощности или амплитудой импульсов, а также анализа структуры сигнала с заданной
чувствительностью приемной части при тестировании цифровой аппаратуры, цифровых
трактов и компонентов волоконно-оптических сетей связи на электических и оптических
интерфейсах плезиохронной (PDH), синхронной (SDH) цифровой иерархии, оптических
транспортных сетей (OTN), сетей Ethernet/IP, сетей Fibre Channel (FC)
Описание средства измерений
Анализатор представляет собой портативный прибор с цветным сенсорным экраном.
Принцип действия анализатора основан на:
- генерации различных измерительных сигналов (электрических и оптических) с
заданнымипараметрами,включаячастоту,амплитуду(мощность)иструктуру
последовательностей цифровых сигналов;
- анализе измерительных или реальных электрических и оптических цифровых
сигналов, поступающих на измерительные входы анализатора.
В зависимости от комплектации (аппаратные и программные опции) анализаторы
обеспечивают:
- регистрациюианализошибоквцифровыхтрактахвсоответствиис
рекомендациями Международного союза электросвязи (МСЭ-Т) G.821, G.826, G.829,
M.2101.1 (M2100), G.8201, M.2401 (M.2110) на электрических интерфейсах Е1 (скорость
передачи 2,048 Мбит/с), Е3, Е4 и STM-1 (скорости передачи 34,368, 139,264 и 155,520
Мбит/с соответственно) и на оптических интерфейсах STM-1, STM-4, STM-16, STM-64,
OTU-1, OTU-2 (скорости передачи от 155,520 до 11,317 Гбит/с);
- тестирование сетей передачи данных на основе технологии Ethernet на
электрических (10/100/1000BASE) и оптических (100/1000/10GBASE) интерфейсах и на
основе технологии Fibre Channel (FC100, FC200, FC400, FC800, FC1200) в соответствии с
международными рекомендациями (RFC2544, Y.1564 и др.);

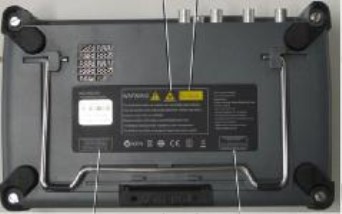

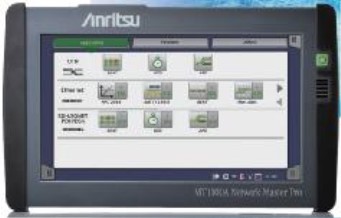

Общий вид анализатора и схема защиты от несанкционированного доступа с
помощью однократно используемых для пломбирования этикеток изображены на рисунках
1 и 2 соответственно.
Рисунок 1Рисунок 2
Место для
наклейки)
Лист № 2
Всего листов 4
управляющими
Программное обеспечение
Программное обеспечение (ПО) встроенное, 1.00 и выше, с
функциями.
Идентификационные данные ПО следующие:
Идентификационные данные (признаки) Значение
Идентификационное наименование ПОFrameworkCore
Номер версии (идентификационный номер) ПО1.00
Цифровой идентификатор ПО0xd7bd
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню "высокий" согласно Р 50.2.077-2014. Конструкция анализатора исключает
возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора,
включая процессор, защищен конструкцией анализаторов и этикеткой. Модификация ПО
возможна только на предприятии изготовителя.
75
15
STM-1
155,520
1,0±0,1
75±7,5
12
Метрологические и технические характеристики
ХарактеристикаЗначение
Пределы допускаемой относительной
погрешности тактовой частоты
±
4,6
×
10
-6
передаваемого сигнала
Электрические интерфейсы PDH, SDH
Тип интерфейсаЕ1Е3Е4
(RJ45/BNC)
Тактовая частота, МГц2,04834,368139,264
Амплитуда импульсов (для Е1) или 3,0±0,3/ 1,0±0,1 1,0±0,1
полный размах (для Е3, Е4, STM-1е), В 2,37±0,24
Сопротивление нагрузки на выходе, Ом120±12/75±7,575±7,5
75±7,5
Номинальное значение сопротивления120/757575
входа, Ом
Затухание несогласованности входа на181815
полутактовой частоте, дБ, не менее
Максимальное затухание сигнала на входе401212
относительно номинального уровня, дБ
Оптические интерфейсы (STM-1 - STM-64, Ethernet, OTN, FC)
Тип приемопередатчикаМощностьПределыМинима-
МодельНаименование Длинана выходе,допуска-льная чув-
линии,дБмемой от-ствитель-
км носитель-ность
ной пог-входа,
решностидБм
мощности
на выходе,
дБ
G0311A1G 850 нм SX SFP0,5-4,75±4,75-17
G0312A1G 1310 нм LX SFP 10 -7 ±4-19
G0313A1G 1550 нм ZX SFP 80 +0,5 ±4,5 -3
G0332A100M FX 1310 нм MM SFP 2-17,5 ±2,5-31
G0333A10G SR/SW 850 нм SFP+0,3-4,15±3,15 -9,9
G0315A10G LR/LW 1310 нм SFP+ 10-3,45±4,75 -14,2
G0316A10G ER/EW 1550 нм SFP+ 40-0,35±4,35 -15,8
G0318A10G ZR/ZW 1550 нм SFP+ 80 +2 ±2-23
Пределы
допуска-
емой от-
носитель-
ной пог-
решности
чустви-
тельности
trial, дБ
±1
±1
±1
±1
±1
±1
±1
±1
Лист № 3
Всего листов 4
ХарактеристикаЗначение
Тип приемопередатчикаМощностьПределыМинима-Пределы
Модель Наименование Длина на выходе, допуска- льная чув- допуска-
линии, дБм емой от- ствитель- емой от-
кмноситель-ностьноситель-
ной пог-входа, ной пог-
решностидБмрешности
мощности чустви-
на выходе,тельности
дБtrial, дБ
G0319AДо 2,7 ГГц 1310 нм SFP15-7±4-19±1
G0320AДо 2,7 ГГц 1310 нм SFP+40 -0,5 ±2,5-28±1
G0321AДо 2,7 ГГц 1550 нм SFP+80 +0,5 ±2,5-28±1
G0328A1G/2G/4G FC 850 нм SFP 0,5 -6,25 ±3,25-17±1
G0322A1G/2G/4G FC 1310 нм SFP10-7±4-19±1
G0323A1G/2G/4G FC 1550 нм SFP+40 -0,5 ±2,5-28±1
G0329A10G LR 1310 нм SFP+10-7±4-19±1
Общие характеристики
Рабочие условия применения:
- температура окружающей среды,
°
C
0 - +50
- относительная влажность воздуха, %, не более
85
Условия хранения и транспортирования:
- температура окружающей среды,
°
C
от - 30 до +60
- относительная влажность воздуха, %, не более
90
Габариты (ширина
´
глубина
´
высота), мм, не более 257
´
164
´
77
Масса, кг, не более 2,7
Электропитание анализатора осуществляется от Li-ion аккумуляторной батареи
напряжением 10,8 В, либо от сети переменного тока напряжением 100-240 В, частотой
50
/
60
Гц через адаптер/зарядное устройство.
Знак утверждения типа
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой
этикетки и на руководство по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- анализатор с выбранными аппаратными и программными опциями;
- адаптер питания от сети переменного тока;
- руководство по эксплуатации на русском языке
M-W3682AE-2.0
;
- методика поверки.
Поверка
осуществляется в соответствии с документом МП 60010-15 «Анализаторы цифровых
потоков MT1000А. Методика поверки», утвержденным ФГУП «ЦНИИС» в декабре 2014 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц,
±
5·10
-7
f
±
1 ед. счета;
- осциллограф двухканальный широкополосный С1-108, 0-350 МГц; 20 мВ-8 В,
время нарастания переходной характеристики менее 1 нс; погрешность по оси Х
£
1 % и
Y
£
1,5 %;
- измеритель средней мощности оптического излучения Алмаз-21: 800-1600 нм,
диапазон от -60 до +3 дБм, пределы допускаемой относительной погрешности измерения
±
0,5 дБ;
- аттенюатор оптический измерительный OLA-15: 1260-1650 нм, (3 - 60) дБ.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам цифровых потоков MT1000А
- ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений.
Государственнаяповерочнаясхемадлясредствизмеренийдлиныивремени
распространения сигнала в световоде, средней мощности, ослабления и длины волны для
волоконно-оптических систем связи и передачи информации»
- ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
- Техническая документация изготовителей - "Anritsu A/S", Дания и Anritsu
Corporation, Япония.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по обеспечению целостности и устойчивости функционирования
сети связи общего пользования, оценке соответствия промышленной продукции (средств
связи) установленным законодательством Российской Федерации обязательным требованиям
и мероприятий государственного контроля (надзора) в сфере связи.
Изготовитель
Anritsu A/S, Trial
Адрес: Kay Fiskers Plads 9, 2300 Copenhagen S, Denmark
Заявитель
Общество с ограниченной ответственностью (ООО) "Тритфейс", Москва.
Адрес: 115054, Москва, Большой Строченовский пер., д. 22/25, корпус 1, офис 503.
Телефон:
+7 499 4031409 (доб.219).
Испытательный центр
ФГУП «ЦНИИС»
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств
измерений в целях утверждения типа № 30112-13 от 22.03.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»___________ 2015 г.
