Номер госреестра:
59975-15
Наименование СИ:
Синхроскопы аналоговые
Обозначение типа:
SY
Производитель:
Фирма "Weigel Messgerate GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.10.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57994
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Синхроскопы аналоговые SY
Назначение средства измерений
Синхроскопы аналоговые SY (далее - синхроскопы) предназначены для измерения и
синхронизации разности фаз двух напряжений в одно- и трехфазных электрических цепях
переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия синхроскопов основан на измерении и сравнении частоты шины
генератора и сети.
Шкала синхроскопов имеет нулевую верхнюю отметку, красную стрелку,
отмеченную знаком «+» и черную стрелку, отмеченную знаком «-» и указатель разности
частот. Указатель вращается по часовой или против часовой стрелки в зависимости от
разницы частот, которые отличаются не менее чем на ±1,0 Гц в однофазных цепях и на ±1,5
Гц в трехфазных. При разнице частот менее указанных указатель отклоняется от нулевого
нижнего положения, но не вращается. Указатель не производит движения и находится на
нулевой верхней отметке когда частоты равные, а также напряжения фаз совпадают.
Полный круг вращения указателя синхроскопа возможен на 360º в обоих
направлениях.
При отключении синхроскопа указатель не виден на шкале (находится в нулевой
нижней отметке).
Синхроскопы имеют две модификации, отличающиеся габаритными размерами и
массой.
Рабочее положение – вертикальное.

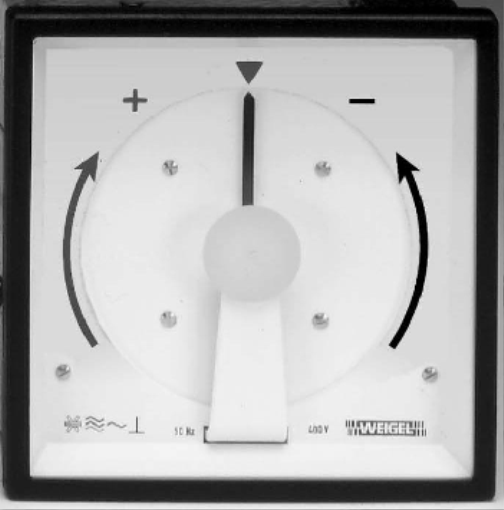

Фотография синхроскопа представлена на рисунке 1, на рисунке 2 – место
пломбирования наклейкой.
Рис.1
Лист № 2
всего листов 4

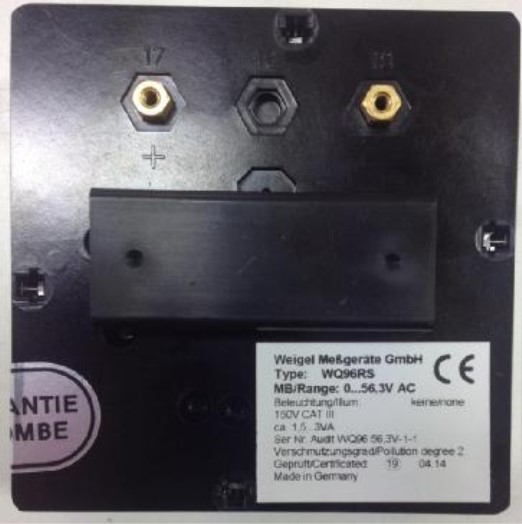

Рис.2
Метрологические и технические характеристики
Таблица 1
Нормируемое значение
Наименование параметра
Диапазоны измеряемых частот, Гц:
- в однофазной сети;
- в трехфазной сети
Диапазоны номинального напряжения переменного тока, В
49…51
48,5…51,5
0 - 60; 0 - 100; 0 - 110; 0 - 230;
0 - 400; 0 - 415; 0 - 440; 0 - 500
± 3,6
Основная абсолютная погрешность в нулевой верхней
отметке, º
Время успокоения, не более, с
Средняя наработка на отказ, ч
Средний срок службы не менее, лет
6
65 000
20
Модификации синхроскопов
Габаритные размеры, мм
Масса, кг
SY96S
96 × 96 × 100
1,0
Таблица 2
SY144S
144 × 144 × 103
1,1
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением
температуры окружающего в пределах рабочих диапазона температур, %............................±1,0
(градусы ± 3,6).
Температура окружающего воздуха при нормальных условиях применения, ºС..................23±2
Диапазон рабочих температур, ºС...............................................................от минус 25 до плюс 45
Диапазон температур транспортирования и хранения, ºС……………..от минус 25 до плюс 65
Место наклейки
Лист № 3
всего листов 4
Относительная влажность воздуха, % ....................................................................................... до 75
Степень защиты по ГОСТ 14254-96:
- для корпуса…………………………………………………………………………IP50 или IP52
- для клемм..................................................................................................................................IP20.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель синхроскопа и титульные
листы эксплуатационной документации.
Комплектность средства измерений
В комплект поставки счетчика входят:
- синхроскоп аналоговый SY,
- инструкция по эксплуатации,
- упаковочная коробка.
Методика поверки «Синхроскопы аналоговые. Методика поверки» высылается по
требованию организаций производящих поверку.
Поверка
Осуществляется по документу МП 59975-15 «Синхроскопы аналоговые. Методика
поверки», утверждённому ФГУП «ВНИИМС» в мае 2014 года.
Основное оборудование, необходимое для поверки:
1. Калибратор показателей качества электрической энергии РЕСУРС-К2:
- диапазоны выходного фазного напряжения от 2,2 до 317 В и от 0,57 от 0,57 до 83 В;
- диапазон углов сдвига фаз от -180° до 180°;
- диапазон частот от 45 до 65 Гц, абсолютная погрешность ± 0,005 Гц.
2. Генератор напряжений многофункциональный «Парма ГС8.031»:
- диапазон выходного фазного напряжения от 0 до 1,44 U
ном,
U
ном
=220 В;
- диапазон частот от 45 до 55 Гц, абсолютная погрешность ± 0,005 Гц.
3. Транспортир геодезический ТГ-А (Г.р.5126-75), цена деления 1º, шкала 360º.
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к синхроскопам аналоговым
SY
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 1. Определения и основные требования,
общие для всех частей».
ГОСТ 8039-93 «Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 5. Особые требования к фазометрам,
измерителям коэффициента мощности и синхроскопам».
Документация фирмы-изготовителя.
Рекомендации по областям применения в сфере Государственного регулирования
обеспечения единства измерений
- вне сферы.
Лист № 4
всего листов 4
Изготовитель
ФирмаWeigel Meβgeräte GmbH, Германия.
Адрес: Erlenstraβe 14, 90441 Nürnberg, Germany.
Заявитель
ООО «КРАСП-РУС»
199106, г.Санкт-Петербург, Площадь Морской Славы, д.1, Тел.: +7 (812) 401-44-87
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
