Устройства сбора и передачи данных УСПД REC-1.Х, ГРСИ 59952-15
Номер госреестра:
59952-15
Наименование СИ:
Устройства сбора и передачи данных
Обозначение типа:
УСПД REC-1.Х
Производитель:
ООО "Радиоэлектронная компания", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57968
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства сбора и передачи данных УСПД REC-1.Х
Назначение средства измерений
Устройства сбора и передачи данных УСПД REC-1.Х (далее – УСПД) предназначены
для измерений силы электрического постоянного тока, электрического напряжения постоянно-
го тока, электрической энергии и мощности, тепловой энергии, объема газа и объема воды.
Описание средства измерений
Принцип действия УСПД в части каналов измерений силы электрического постоянного
тока и электрического напряжения постоянного тока заключается в 12-разрядном аналого-
цифровом преобразовании измеряемой величины в цифровой двоичный код и дальнейшем его
преобразовании с целью передачи по открытым протоколам обмена по цифровым интерфейсам.
Принцип действия УСПД в части каналов измерений электрической энергии и мощно-
сти, тепловой энергии, объема газа и объема воды заключается в сборе данных об учёте энерго-
ресурсов с соответствующих средств измерений (вычислителей, корректоров, расходомеров,
счётчиков и др.), поддерживающих открытые протоколы обмена по цифровым интерфейсам.
УСПД предназначены для работы в составе автоматизированных информационно-
измерительных систем (далее по тексту – АИИС), в частности, АИИС коммерческого учёта
электрической энергии и мощности (далее по тексту АИИС КУЭ), комплексов устройств теле-
механики многофункциональных и автоматизированных систем управления технологическими
процессами (далее по тексту – АСУ ТП), а также для организации связи с центром сбора и об-
работки, хранения информации по каналам радиотелефонной связи стандарта GSM (GPRS),
Ethernet (TCP/IP).
УСПД являются функционально и конструктивно законченным изделием, выполнен-
ным в пластиковом корпусе, устанавливаемым на DIN-trial, в виде автономного блока с внеш-
ним питанием. В корпусе размещена микропроцессорная плата, предназначенная для организа-
ции работы внешних интерфейсов, а также обработки и подготовки полученных данных для
хранения их во внутренней памяти УСПД и дальнейшей передаче на верхний уровень. На мик-
ропроцессорной плате установлены разъёмы для обеспечения внешних подключений и элемен-
ты индикации работы контроллера.
Возможные варианты исполнения УСПД приведены в таблице 1.
Таблица 1 – Базовые модификации УСПД REC-1.X
Условное обозначение
GPS-модуль
Цифровой канал
учёта
RS-232
RS-485
Дискретный вход
Аналоговый вход
Дискретный выход
1Ethernet порт
10/100
Входы, выходы, интерфейсы УСПД.
REC-1.3.1
REC-1.3.2
REC-1.3.3
REC-1.3.4
–64221688–
–64221688–
1642416881
1642416881
Лист № 2
Всего листов 8
УСПД предназначены для выполнения следующих основных функций:
1) измерительное аналого-цифровое преобразование силы электрического постоянного
тока и электрического напряжения постоянного тока;
2) счет числа импульсов и преобразование числа импульсов, поступающих на вход им-
пульсных каналов УСПД, в значение электрической энергии;
3) приём результатов измерений в виде цифрового кода от средств измерений (счётчи-
ков, вычислителей, корректоров, расходомеров, устройств сбора и передачи данных и др., при-
веденных в таблице 2);
4) передача полученных результатов измерений на верхний уровень АИИС по последо-
вательным каналам, каналам сетей стандарта Ethernet, каналам связи стандарта GSM в режиме
пакетной передачи данных с использованием технологии GPRS;
5) конфигурирование (параметрирование) с помощью прикладного программного
обеспечения дистанционно через сеть GSM, порт RS-485 и Ethernet; или локально через встро-
енную клавиатуру или оптопорт.
6) автоматический сбор данных о состоянии оборудования на контролируемых объек-
тах (фиксирование времени включения/ отключения контролируемого оборудования, контроль
уровня аналоговых параметров и фиксирование времени перехода измеряемых аналоговых па-
раметров за установленные границы (регистратор аналоговых сигналов);
7) управление оборудованием (дискретное, характер операции включить/отключить);
8) хранение результатов измерений, состояний объектов и средств измерений в базе
данных;
9) самодиагностика при включении питания или диагностика командой с сервера-
сборщика;
10) возможность передачи пользователям и заинтересованным субъектам результатов
измерений и данных о состоянии объектов измерений;
11) ведение системного времени и календаря (переход на летнее и зимнее время);
12) синхронизация часов;
13) предоставление пользователям и эксплуатационному персоналу регламентирован-
ного доступа к визуальным и электронным данным;
14) защиту от несанкционированного доступа, обеспеченную путем пломбирования са-
мого УСПД и использования пароля;
15) возможность использования УСПД в качестве маршрутизатора протоколов обмена
с разнотипным оборудованием (счетчики, контролеры и т.д.), и коммутатора (мультиплексора)
интерфейсов, для обеспечения канала прямого доступа к интерфейсу цифрового счетчика непо-
средственно с сервера сборщика (сквозной канал).
Синхронизация часов реализуется с помощью системы обеспечения единого време-
ни (СОЕВ), основанной на использовании встроенного GPS-модуля.
Устройства, с которыми УСПД поддерживает информационный обмен:
– ЭВМ (АРМ);
– многофункциональные счетчики электрической энергии;
– другие устройства, поддерживающие открытые протоколы обмена.
Количество каналов учета УСПД определяется модификацией.
УСПД обеспечивают:
– сбор информации о генерируемой электрической энергии или электропотреблении,
получаемой от микропроцессорных счётчиков электрической энергии и индукционных счётчи-
ков с датчиками импульсов;
– отображение результатов учёта на встроенном дисплее и передачу информации по
цифровым каналам.
УСПД позволяют производить коррекцию часов других устройств, подключенных к
нему: многофункциональных счетчиков (если данный тип счетчика поддерживает команду кор-
рекции времени).
Лист № 3
Всего листов 8
Таблица 2 – Типы средств измерений, подключаемых к УСПД по интерфейсу RS-485
Средства измерений
№
НаименованиеТип
№ в реестре СИ
ФИФ ОЕИ
36697-12
36697-12
46788-11
28336-09
28267-13
24410-07
34196-10
48842-12
23345-07
33446-08
47122-11
33786-09
56828-14
39735-14
27011-13
26998-06
26998-09
28118-09
29649-05
29824-05
35477-12
28895-05
22354-08
36935-08
Измерение электрической энергии
1Счетчики электрической энергииСЭТ-4ТМ.03М
многофункциональные
2 Счетчики электрической энергииСЭТ-4ТМ.02М
многофункциональные
3 Счетчики активной электрическойСЕ102
энергии однофазные многотарифные
4Счетчики ватт-часов активной энер- ПСЧ-3ТА.07
гии переменного тока статические
5Счетчики однофазные статическиеСОЭ-55
6Счетчики ватт-часов активной энер- Меркурий 200
гии переменного тока статические
7 Счетчики электрической энергииМеркурий 233
статические трехфазные
8Счетчики электрической энергииISKRAEMECO
9Счетчики электрической энергииМеркурий 230
трехфазные статические
10 Счетчики активной и реактивнойСЕ 303
электрической энергии трехфазные
11 Счетчики электрической энергииПСЧ-3АРТ.09
трехфазные статические
12 Счетчики электрической энергииАльфа А1140
трехфазные электронные
Измерение тепловой энергии
13 ТеплосчётчикиТСК9
14 Расходомеры-счетчики электромаг-ВЗЛЕТ ТЭР
нитные
16 Теплосчетчики – регистраторыВЗЛЕТ ТСР-М
17 ТеплосчетчикиТЭМ-104
18 ТеплосчетчикиТЭМ-106
20 ТеплосчетчикиМКТС
21 ТеплосчетчикиМалахит-ТС8
22 ТепловычислителиСПТ 941
23 Тепловычислители СПТ 961
24 Тепловычислители СПТ 943
Измерение объёма холодной и горячей воды
25 Счетчики жидкости акустическиеАС-001
26 Счетчики холодной и горячей водыПульсар
крыльчатые
Измерение объёма природного газа
27 КорректорыСПГ761
28 Корректоры объема газаЕК270
36693-13
41978-13
УСПД имеют в своём составе широкий набор интерфейсов, обеспечивающих взаимо-
действие как с оператором или обслуживающим персоналом, так и с вычислительными устрой-
ствами:
– модуль RS-232;
Лист № 4
Всего листов 8
– пассивный оптический порт на приём;
– модуль RS-485;
– ИРПС, «токовая петля» 20 мА;
– модуль Ethernet;
а также с внешними каналообразующими устройствами:
– повторитель-разветвитель RS-485/Х*RS-485 (REC-2.X и другие однотипные устрой-
ства);
– преобразователь-разветвитель интерфейса RS-232/ Х*RS-485(REC-2.X и другие одно-
типные устройства).

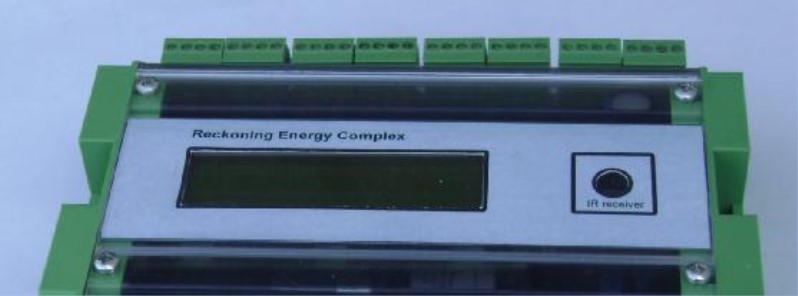

Интерфейс с оператором обеспечивается встроенным двухстрочным 32-х символьным
LCD-дисплеем и клавиатурой. Посредством этих элементов оператор имеет возможность счи-
тывать данные, накопленные в УСПД.

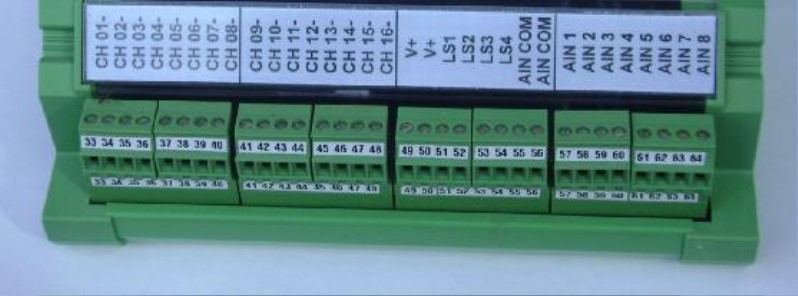

УСПД имеют интерфейсы RS-232С, RS-485, Ethernet 10/100 для подключения микро-
процессорных счётчиков, и/или внешних вычислительных устройств и модули приема дискрет-
ных сигналов от датчиков типа «сухой контакт», а также выдают управляющие сигналы по ка-
налам дискретного вывода.
Модули выбираются потребителем в зависимости от характеристик каналов связи, су-
ществующих на объекте.
Наличие каналов последовательной связи позволяет организовывать обмен со счетчи-
ками электрической энергии и другими устройствами, поддерживающими открытые протоколы
обмена.
Каналы измерений электрической энергии и мощности УСПД основаны на использова-
нии цифровых интерфейсов для сбора параметров энергопотребления со счетчиков. Значения,
полученные со счетчиков, умножаются на масштабные коэффициенты трансформаторов по то-
ку и напряжению, соответствующие данному присоединению.
УСПД поддерживает открытый протокол MODBUS RTU, а также открытые протоколы
обмена с другими устройствами.
В состав основных параметров настройки УСПД входят:
– параметры последовательных интерфейсов;
– текущее (системное) время, дата;
– пароль и код оператора;
– другие параметры настройки, расчетные соотношения и константы, определяемые
программным обеспечением и индивидуальными особенностями контролируемого объекта.
УСПД позволяют считывать служебные параметры (регистраторы событий) со счетчи-
ков и других устройств и хранить их в памяти. Состав служебных параметров определяется ти-
пом применяемых устройств.
УСПД ведут собственный журнал событий. В состав служебных параметров, регистри-
руемых и хранимых в памяти УСПД, входят следующие основные параметры:
– включения и выключения питания: список 16 последних событий о пропадания
(включения) питания УСПД, с указанием времени и даты;
– коррекция даты и текущего (системного) времени: список 16 последних сообщений
об изменениях даты и времени, с указанием операторов их производивших;
– изменения базы данных параметров: список 16 последних сообщений об изменениях
параметров настройки, с указанием операторов их производивших;
– состояние каналов связи: текущая информация о скорости канала, протоколе и т.д.;
– другие служебные и технологические параметры.
Служебные параметры, хранящиеся в памяти УСПД, по запросу передаются на верхний
уровень сбора информации (ЭВМ).
Полный перечень информации, отображаемой на ЭВМ, определяется прикладным про-
граммным обеспечением, поставляемым с УСПД.
Лист № 5
Всего листов 8
УСПД обеспечивают автоматический переход в режим хранения информации при от-
ключении питания и автоматический возврат в рабочий режим при восстановлении питания, с
обеспечением сохранности всей имеющейся в памяти информации и непрерывной работе часов.
УСПД обеспечивают пуск в работу любого нового канала учета без нарушения работы
действующих каналов.
Фотография общего вида представлены на рисунке 1.
Рисунок 1
Программное обеспечение
УСПД имеют встроенное программное обеспечение (ПО).
Идентификационные данные модулей метрологически значимого ПО приведены в таб-
лице 3.
Таблица 3
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
uspd1AD40_512C.bin
17/10/2014
512C(Hex)
алгоритм CRC16 MCRF4XX
Защита ПО и измерительной информации от непреднамеренных и преднамеренных из-
менений соответствует уровню «Высокий» по Р 50.2.077-2014.
Место
для
н
ане-
с
е
ния
зн
а
к
а
пов
е
рки
М
е
сто
для
нане-
сения
зн
а
к
а
пов
е
рки
Лист № 6
Всего листов 8
Метрологические и технические характеристики
Значения метрологических и технических характеристик УСПД приведены в таблице 4.
Таблица 4 – Метрологические и технические характеристики УСПД
ХарактеристикаЗначение
от 0 до 5;
4
Диапазон измерений силы электрического постоянного тока, мА
от 0 до 20
Диапазон измерений электрического напряжения постоянного тока, В от минус 5 до 5
Пределы допускаемой основной приведённой погрешности измерений ± 0,25
силы электрического постоянного тока и электрического напряжения
постоянного тока, %
Пределы допускаемой дополнительной приведённой погрешности из-± 0,05
мерений силы электрического постоянного тока и электрического на-
пряжения постоянного тока, вызванной отклонением температуры ок-
ружающей среды от нормальной области значений температуры на ка-
ждые 10 ºС, %
Пределы допускаемой погрешности каналов измерений энергоресур-
сов, реализуемых с помощью средств измерений, подключаемых к
УСПД по интерфейсу RS-485 (см. таблицу 2), %:
– электрическая энергия и мощностьот ± 0,2 до ± 1,5
– тепловая энергия от ± 3 до ± 5
– объем газаот ± 1,5 до ± 3
– объем воды от ± 2 до ± 5
Максимальная ёмкость счётчика импульсов, имп. 99 999 999 999
Пределы допускаемой относительной погрешности счёта импульсов, % ± 0,1
Суточный ход часов, с ± 5
Суточный ход часов (с введением поправки), с ± 3
Количество каналов учёта, не более, шт. 80
Количество универсальных (программно настраиваемых) каналов по-
следовательной связи RS-485, шт.
Количество каналов “Ethernet”, шт.1
Потребляемая мощность, не более, В
.
А7
Условия эксплуатации:
Нормальные:
- напряжение постоянного тока, Вот 10,5 до 16
- температура окружающей среды,
°
С;
от 15 до 25
- относительная влажн
ос
ть воздуха,
%
.
80
Рабочие:
- напряжение постоянного тока, В
от 10,5 до 16
- температура окружающей среды,
°
С;
от минус 20 до 50
- относительная влажность воздуха, %.
98
По специальному заказу:
- температура окружающей среды,
°
С;
от минус 40 до 70
Габаритные размеры (длина × ширина × высота, мм, не более150×130×52
Масса, кг, не более 1
Средний срок службы, лет, не менее 24
Средняя наработка на отказ, ч 70 000
УСПД устойчивы по критерию А к воздействию электростатических разрядов
по ГОСТ 30804.4.2-2013, радиочастотного электромагнитного поля напряженностью 3 В/м
в полосе частот от 80 до 1000 МГц по ГОСТ 30804.4.3-2013, наносекундных импульсных помех
Лист № 7
Всего листов 8
амплитудой 0,5 кВ частотой 5 кГц, воздействующих по цепям питания и на порты сигналов
ввода/вывода по ГОСТ 30804.4.4-2013 для степени жесткости испытаний 2.
Знак утверждения типа
Знак утверждения типа наносится на корпус УСПД и эксплуатационную документацию
в левый верхний угол типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– устройство сбора и передачи данных УСПД REC-1.Х;
– сетевой источник питания;
– устройство сбора и передачи данных УСПД REC-1.Х. Руководство по эксплуатации.
НРЭК.465680.002 РЭ;
– устройство сбора и передачи данных УСПД REC-1.Х. Руководство оператора.
НРЭК.465680.002 РЭ;
–устройствосбораипередачиданныхУСПДREC-1.Х.Формуляр.
НРЭК.465680.002 ФО;
– устройство сбора и передачи данных УСПД REC-1.Х. Ведомость эксплуатационных
документов. НРЭК.465680.002 ВЭ;
– устройства сбора и передачи данных УСПД REC-1.Х. Методика поверки.
НРЭК.465680.002 МП;
– базовый программный пакет:
а) конфигуратор устройства REC1DevConfXx.exe
;
б) приложение для проверки сети устройств REC1TestXx.exe.
Поверка
осуществляется по документу НРЭК.465680.002 МП «Устройства сбора и передачи
данных УСПД REC-1.Х. Методика поверки», утвержденному ГЦИ СИ ФБУ «Пензенский
ЦСМ» 29 октября 2014 г.
Перечень средств поверки:
– частотомер электронно-счётный Ч3-63 (№ 9084-083 в Госреестре СИ). Пределы до-
пускаемой погрешности опорного генератора ± 1,5∙10
-7
;
– генератор импульсов Г5-56 (№ 5269-76 в Госреестре СИ). Диапазон воспроизведения
длительности импульсов от 0,1 до 10
6
мкс, пределы допускаемой погрешности ± (0,1τ + 3 нс);
– радиочасы РЧ-011 (№ 35682-07 в Госреестре СИ). Пределы допускаемой погрешно-
сти ± 100 мс;
– прибор для поверки вольтметров дифференциальный В1-12 (№ 6013-77 в Госреестре
СИ). Диапазон воспроизведений напряжения от 10 мкВ до 10 В, пределы допускаемой погреш-
ности ± (5∙10
-5
U
к
+ 10 мкВ). Диапазон воспроизведений силы постоянного тока от 100 нА до
100 мА, пределы допускаемой погрешности ± (2∙10
-4
I
к
+ 1 мкА).
Сведения о методиках (методах) измерений
Методика измерений приведена в разделе 3 руководства по эксплуатации.
Лист № 8
Всего листов 8
Нормативные документы, устанавливающие требования к устройствам сбора и передачи
данных УСПД REC-1.Х
1 ГОСТ 8.129 – 2013. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
2 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений по-
стоянного электрического напряжения и электродвижущей силы.
3 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений силы постоянного электрического тока в диапазоне от
1×10
-16
до 30 А.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
При осуществлении торговли.
Изготовитель
Общество с ограниченной ответственностью «Радиоэлектронная компания» (ООО «Ра-
диоэлектронная компания»)
Адрес: 192007, г. Санкт-Петербург, ул. Тамбовская, 12 А, пом. 1 Н
Тел. / факс: (812) 612-18-85, E-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Тел./факс: (8412) 49-82-65e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30033-10 от 20.07.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58429-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) энергоблоков ПГУ-247,5 ст. № 1, 2, 3 ОАО "Фортум" Ордена Ленина Челябинской ГРЭС | Нет данных | ООО "Прософт-Системы", г.Екатеринбург | 4 года | Перейти |
| 14706-12 | Устройства измерительные | D 2401-2 | Фирма "MMC", Великобритания | 2 года | Перейти |
| 53057-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть" филиал "Башнефть-УНПЗ" | Нет данных | ЗАО НПП "ЭнергопромСервис", г.Москва | 4 года | Перейти |
| 7059-79 | Ваттметры поглощаемой мощности | М3-55 | Нет данных | Нет данных | Перейти |
| 6322-77 | Влагомеры хлористого калия | Калий-2 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
