Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп, ГРСИ 59937-15
Номер госреестра:
59937-15
Наименование СИ:
Влагомеры эталонные (компараторы) товарной нефти поточные
Обозначение типа:
УДВН-1эп
Производитель:
ООО "НТП "Годсэнд-Сервис", г.Фрязино
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.02.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57949
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Влагомеры эталонные (компараторы) товарной trial поточные УДВН-1эп
Назначение средства измерений
Влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп (далее -
влагомеры), предназначены для измерений объемного влагосодержания нефти и нефтепродук-
тов, а так же для проведения калибровки и поверки поточных влагомеров нефти и нефтепро-
дуктов.
Описание средства измерений
Принцип действия влагомеров основан на поглощении энергии микроволнового излу-
чения водонефтяной эмульсией.
Влагомер выполнен в виде переносимого устройства со встроенной аккумуляторной
батареей. Влагомер состоит из первичного измерительного СВЧ преобразователя (в дальней-
шем - первичный преобразователь) и блока индикации. Влагомеры имеют маркировку взрыво-
защиты "1ExibIIAT3 X", соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и могут ис-
пользоваться во взрывоопасных зонах помещений и наружных установок согласно гл. 3 ПУЭ и
другим директивным документам, регламентирующих применение электрооборудования во
взрывоопасных зонах.

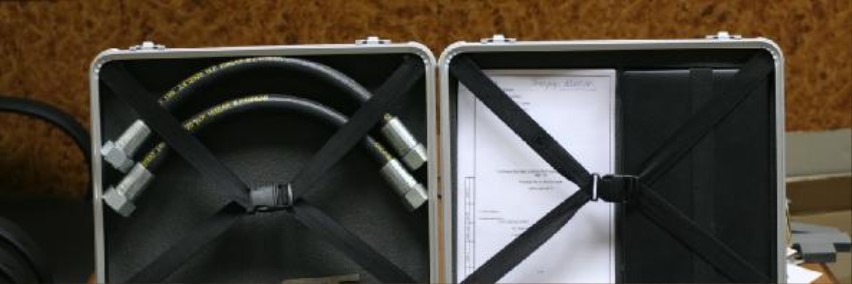

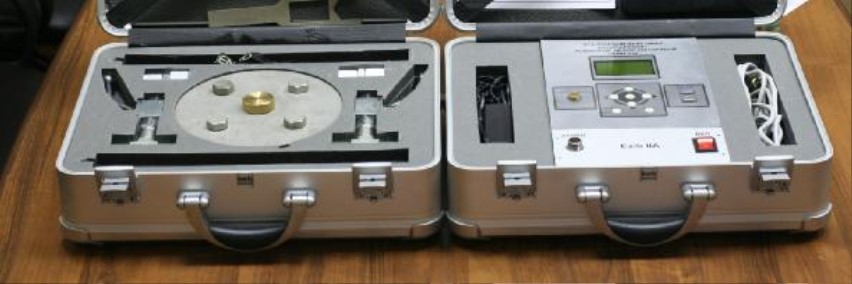

Рисунок 1 –Общий вид влагомеров эталонных (компараторов) товарной нефти по-
точные УДВН-1эп
Лист № 2
Всего листов 5
Рисунок 2 - Место пломбирования влагомеров эталонных (компараторов) товар-
ной нефти поточные УДВН-1эп
Программное обеспечение
Программное обеспечение влагомеров является встроенным в микропроцессорный
контроллер, обеспечивает хранение градуировочных коэффициентов и градуировочной харак-
теристики, осуществляет преобразование и вывод результатов измерений на экран графическо-
го дисплея.
Программное обеспечение, в соответствии с которым функционируют микросхемы и
транзисторы электрической схемы влагомера, при изготовлении влагомеров заносится в инте-
гральную микросхему (ПЗУ) и не может быть изменено пользователем. Калибровочные коэф-
фициенты записаны в перепрограммируемое запоминающее устройство и отображаются на
графическом индикаторе для возможности сличения их со значениями, записанными в паспорте
влагомера. Их изменение недоступно для пользователя.
Проводить калибровку влагомеров имеет право только специально обученный персо-
нал организаций, аттестованных на право проведения калибровочных работ.
Идентификационные данные встроенного программного обеспечения влагомеров при-
ведены в таблице 1.
Таблица 1
Идентификационные данные(признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
Ver_140214
Ver_140214
--
Встроенное программное обеспечение защищено от несанкционированного изменения
пломбировочной наклейкой на корпусе блока влагомера (рисунок 2).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – высокий по Р 50.2.077-2014.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Пределы допускаемой абсолютной погрешности измерения объемной
доли воды в зависимости от влагосодержания, %
- в диапазоне от 0,01 до 2 % объемной доли воды
- в диапазоне св. 2 до 6 % объемной доли воды
±0,025
±0,04
2500
Наименование характеристики
Диапазон измерений, объемная доля воды, %
Значение характери-
стики
от 0,01 до 6,0
от минус 2 до плюс 50
от плюс 5 до плюс 40
80
100
±
4
от 750 до 1050
10
8
4
450х355х147
450х355х147
Температура измеряемой среды,
°
C
Температура окружающего воздуха, ºС
Верхнее значение относительной влажности, %
Атмосферное давление, кПа
Диапазон плотности нефти, кг/м
3
Время установления рабочего режима, с, не более
Масса первичного преобразователя, кг, не более
Масса блока индикации, кг, не более
Габаритные размеры первичного преобразователя, мм, не более
Габаритные размеры блока индикации, мм, не более
Средняя наработка на отказ с доверительной вероятностью 0,95, час,
не менее
Средний срок службы, лет
Степень защиты оболочки первичного преобразователя
Степень защиты оболочки блока индикации
Маркировка взрывозащиты
6
IP65
IP40
1ExibIIAT3 Х
Знак утверждения типа
наносится на табличку электронного блока влагомеров методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки влагомеров должен соответствовать таблице 3.
Таблица 3
Наименование
Первичный преобразователь
Кейс для переноски первичного преобразователя
Блок индикации (в кейсе)
Персональный компьютер (ПК)
Кабель соединительный
Шланг высокого давления
Кран шаровой
Тройник 3/4"
Переходник
Ключ специальный
ОбозначениеКол-во
УШЕФ.434844.003 1
BWH серии VDK 97300 1
УШЕФ.433811.004 1
ASUS 1
УШЕФ.685662.003 1
2
2
2
2
1
Лист № 4
Всего листов 5
Руководство по эксплуатации
Паспорт
Монопод4
Зарядное устройство
1
УШЕФ.414432.008 РЭ1
УШЕФ.414432.008 ПС1
Сертификат соответствия ТР ТС
Свидетельство об утверждении типа СИ
Свидетельство о первичной поверке
Влагомер эталонный УДВН-1эп. Методика поверки.
1
1
1
1
Поверка
осуществляется по документу МП 0175-6-2014 «ИНСТРУКЦИЯ. ГСИ. ВЛАГОМЕРЫ
ЭТАЛОННЫЕ (КОМПАРАТОРЫ) ТОВАРНОЙ НЕФТИ ПОТОЧНЫЕ УДВН-1эп. Методика
поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 20.06.2014 г.
Перечень основных средств поверки:
-
Государственный первичный специальный эталон единицы объемного влагосодержа-
ния нефти и нефтепродуктов ГЭТ 87-2011, в составе средств измерений и вспомогательных
устройств, определяемом паспортом эталона. Утвержден Приказом Федерального агентства по
техническому регулированию и метрологии от «20» апреля 2012 г. № 252.
-
Рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 разря-
да в соответствии с ГОСТ 8.614-2013.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
на влагомеры эталонные (компараторы) товарной нефти поточные УДВН-1эп.
Нормативные и технические документы, устанавливающие требования к влагомерам
1. ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений
объемного влагосодержания нефти и нефтепродуктов»;
2. ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное.
Часть 0. Общие требования;
3. ГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищен-
ное. Часть 11. Искробезопасная электрическая цепь i;
4. ВЛАГОМЕР ЭТАЛОННЫЙ (КОМПАРАТОР) ТОВАРНОЙ НЕФТИ ПОТОЧНЫЙ
УДВН-1эп. Технические условия УШЕФ.414432.008 ТУ.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- в качестве рабочих эталонов 2 разряда в соответствии с ГОСТ 8.614-2013,
- осуществление торговли;
- выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии законодательством Российской Федерации о техническом регули-
ровании.
Лист № 5
Всего листов 5
Изготовитель
ООО «Научно-техническое предприятие «Годсэнд-сервис», 141195, Московская обл. г.
Фрязино, ул. Полевая, 21-66, тел./факс: (495) 745-15-67
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии».
Адрес: 420088, г.Казань, ул. 2-я Азинская, 7А. ИНН 1660007420 / КПП 166001001. Тел.
(843) 272-70-62. Факс (843) 272-00-32. E-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств
измерений в целях утверждения типа № 30006-09 от 16.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
