Номер госреестра:
59906-15
Наименование СИ:
Гистерезисграфы
Обозначение типа:
Permagraph
Производитель:
Фирма "Magnet-Physik Dr. Steingroever GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.02.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57913
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гистерезисграфы Permagraph
Назначение средства измерений
Гистерезисграфы Permagraph (далее - гистерезисграфы) предназначены для проведе-
ния измерений кривых намагничивания и размагничивания, петель магнитного гистерезиса
образцов магнитотвердых материалов в замкнутой магнитной цепи.
Описание средства измерений
Принцип действия гистерезисграфов заключается в перемагничивании образца по
trial гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой
магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в межпо-
люсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг об-
разца располагается измерительная катушка. Одна обмотка катушки реагирует на изменение
напряженности магнитного поля через неё, а вторая на изменение намагниченности образца.
Образец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-
меняющимся магнитным полем до уровня насыщения, затем размагничивается плавно-
меняющимся магнитным полем. Сигнал с обмоток измерительной катушки поступает на ве-
берметры, выходной сигнал одного из которых пропорционален напряженности магнитного
поля, а другого - намагниченности образца. Данные с веберметров поступают на компьютер.
По окончании измерительного процесса на экран компьютера выводится график петли гисте-
резиса и информация об ее основных параметрах (коэрцитивная сила по индукции Н
сВ
(кА/м
или Э) и намагниченности Н
сJ
( кА/м или Э), остаточная индукция В
г
(мТл или Гс), энергети-
ческое произведение (ВН)
mах
(кДж/м
з
или МГсЭ)), впоследствии эти данные могут быть рас-
печатаны на бумаге.
Гистерезисграфы представляют собой двухканальную измерительную систему, со-
держащую средства измерений и вспомогательные устройства, осуществляющую операции по
управляемому измерению магнитного состояния образца магнитотвердого материала (далее -
МТМ), сбор, обработку и представление измерительной информации о статических магнит-
ных характеристиках образцов МТМ в графическом и числовом видах.
Гистерезисграфы изготавливаются в модификациях Permagraph L и Permagraph
С – 300. Главное отличие состоит в том, что у Permagraph С – 300 флюксметры вынесены из
корпуса и могут использоваться как самостоятельные приборы, а в Permagraph L они встрое-
ны в измерительный блок
ST-P-L
. В базовой комплектации Permagraph С – 300 оснащен элек-
тромагнитом EP 3, Permagraph L – EP 5. Внешний вид гистерезисграфов представлен на ри-
сунке 1.
В состав гистерезисграфов входят:
-
измерительный и управляющий блок ST-P-L;
-
управляемый источник питания SVP 2;
-
электромагнит (ЕР 5 для Permagraph L, ЕР 3 для Permagraph С-300);
-
j – компенсированная система измерительных катушек;
-
катушки поля;
-
персональный компьютер с программным обеспечением Perma.
Состав гистерезисграфа (количество измерительных катушек (Рисунок 2), катушек
поля, электромагнит и др.) может варьироваться в зависимости от комплекта поставки.
Лист № 2
Всего листов 5

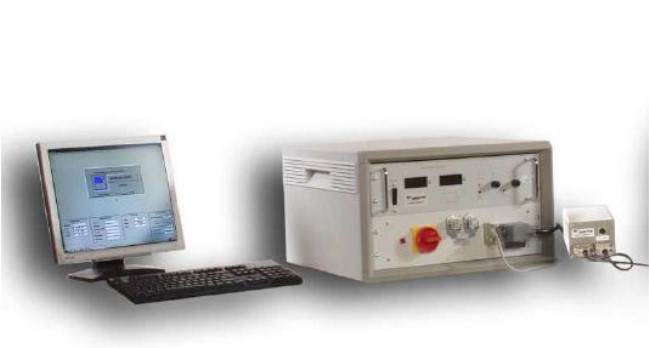

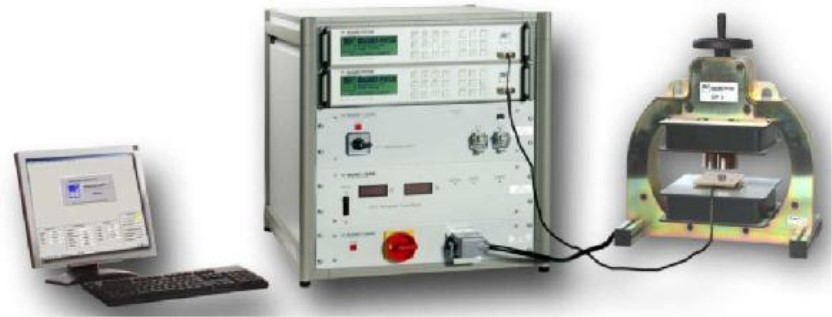

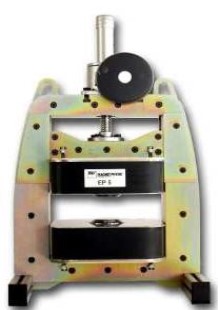

Рисунок 1 - Внешний вид гистерезисграфов
а - Permagraph L с электромагнитом ЕР 5, б - Permagraph С-300 с электромагнитом ЕР 3

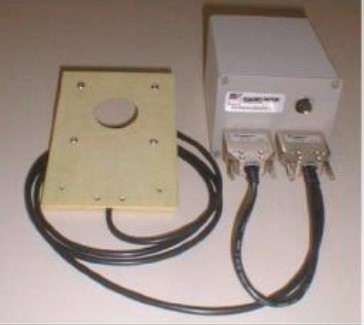

Рисунок 2 – Внешний вид измерительной катушки, подключенной к
измерительному блоку
ST-P-L
Гистерезисграфы позволяют проводить измерения образцов при нагреве до заданной
температуры при установке полюсных наконечников электромагнита с нагревательными эле-
ментами.
б
Место нанесения
поверительного
клейма
а
Место нанесения
поверительного
клейма
Лист № 3
Всего листов 5
Управление процессом измерений и обработки информации осуществляется с помо-
щью специализированного пакета программного обеспечения (далее – ПО) сбора данных
Perma. Результаты измерений запоминаются в виде графиков или таблиц и при необходимо-
сти могут быть распечатаны. ПО не оказывает влияния на метрологические характеристики
гистерезисграфов.
Программное обеспечение
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные
Perma
7.0.2.3 и выше
-
-
Уровень защиты ПО гистерезисграфов от непреднамеренных и преднамеренных из-
менений соответствует уровню «Низкий» по Р 50.2.077 - 2014.
Метрологические и технические характеристики
±3,0
±0,5
±0,5
±1,5
Значение
1700
2500
0,1 - 2560
±2,0
600 х 550 х 340
600 х 560 х 600
90
95
380±38
50-60
Наименование характеристики
Максимальная напряженность магнитного поля для зазора 10 мм, кА/м,
не менее:
- для стандартных полюсов диаметром 92 мм (ЕР 3, ЕР 5)
- для концентрирующих полюсов диаметром 65 мм (ЕР 5)
Пределы допускаемой относительной погрешности измерений напряжен-
ности постоянного магнитного поля, %
Диапазон измерения магнитного потока, мВб
Пределы допускаемой относительной погрешности измерений магнитного
потока, %
Пределы допускаемой случайной составляющей относительной погрешно-
сти измерения:
-
намагниченности насыщения образца из никеля J
s
, %;
-
коэрцитивной силы по индукции H
cB
и остаточной индукции B
r
образ-
ца Nd-Fe-B, %;
-
энергетического произведения (BH)
max
образца Nd-Fe-B, %.
Габаритные размеры блока питания (длина х ширина х высота), мм
Permagraph L
Permagraph С-300
Общая масса, кг
Permagraph L
Permagraph С-300
Питание от трехфазной сети переменного тока:
напряжение, В
частота, Гц
Условия эксплуатации:
диапазон рабочих температур, ºС
относительная влажность (без конденсации), %
атмосферное давление, кПа
от 15 до 30
от 5 до 80
от 86 до 106
Знак утверждения типа
наносится на источник питания гистерезисграфа методом наклейки и на титульный лист Пас-
порта типографским способом или иным способом.
Лист № 4
Всего листов 5
Комплектность средства измерений
SVP 2
ST-P-L
EP 5 / EP 3
1
1
1
1
JH 26-1
JHТ 40-4
1
катушка измерения силы поля Н
FS 100/2
1
1
1
Наименование
Обозначение
Кол-во, шт.
Гистерезисграф:
-
управляемый источник питания
-
измерительный и управляющий блок
-
электромагнит
-
компьютер с ПО Perma
1
j – компенсированная измерительная катушка
диаметром 26 мм
j – компенсированная измерительная катушка для темпе-
ратурных измерений диаметром 40 мм
TH-J
TS-USB
1
1
1
1
1
МП 43-261-2014
Образцы Никеля:
-
площадью поперечного сечения 1 см
2
-
площадью поперечного сечения 2 см
2
-
площадью поперечного сечения 5 см
2
Термопара
Термометр комнатной температуры
Эксплуатационные документы:
- инструкция по эксплуатации;
- инструкция по использованию программного обеспече-
ния для Permagraph C/L Perma
Методика поверки
Описание типа
1
1
Поверка
осуществляется по документу МП 43-261-2014 «ГСИ. Гистерезисграфы Permagraph. Методика
поверки», утвержденному ФГУП «УНИИМ»18.12.2014 г.
Эталоны, используемые при поверке:
-
тесламетр ТХ-4/1‚ диапазон (0 – 2,0) Тл, относительная погрешность не более 0,5%;
-
вольтметр универсальный GDM – 8246,диапазон измерений –U до 1000 В,
~ U до 700 В до 100 кГц, - I до 20 А, ~I до 20 А до 2 кГц, R до 100 МОм, ПГ по ТО;
-
катушка взаимной индуктивности Р-536, номинальное значение 0,01 Гн, КТ 0,2;
-
катушка взаимной индуктивности Р-536, номинальное значение 0,001 Гн, КТ 0,2.
Сведения о методиках (методах) измерений
МетодикаизмеренийвходитвсоставИнструкциипоэксплуатациина
Permagraph L и Permagraph С-300 с компьютерным управлением (гистерезисграфа).
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к гистерезис-
графам Permagraph
ГОСТ 8.268-77 «ГСИ. Методика выполнения измерений при определении статиче-
ских магнитных характеристик магнитотвердых материалов».
Техническая документация фирмы Magnet-Physik Dr. Steingroever GmbH.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Magnet-Physik Dr. Steingroever GmbH, Германия
Адрес:Hoffmann-Straße 3, D-50996 Кельн,
Тел: +49/(0) 2236/3919-0;
Факс: +49/(0) 2236/3919-19
e-mail:
Заявитель
Закрытое акционерное общество «Налхо Техно»‚ г. Москва
Юридический адрес: 123585, Россия, г. Москва, ул. Маршала Тухачевского, д. 32, кв. 37
Почтовый адрес: 125167, Россия, г. Москва, а/я 38
Тел: 8(495)739-55-86
Факс: 8 (499)156-77-25;
e-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии» (ГЦИ СИ «ФГУП «УНИИМ»),
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18;
Факс: (343) 350-20-39;
e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
