Комплексы измерительные телевизионные КИ-ТВМ-Э, ГРСИ 59899-15
Номер госреестра:
59899-15
Наименование СИ:
Комплексы измерительные телевизионные
Обозначение типа:
КИ-ТВМ-Э
Производитель:
ООО "НПФ "САД-КОМ", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.02.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57905
об утверждении типа средств измерений
Лист № 1
всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные телевизионные КИ-ТВМ-Э
Назначениесредстваизмерений
Комплексы измерительные телевизионные КИ-ТВМ-Э (далее КИ-ТВМ-Э) предназначе-
ны для:
·
цифрового формирования, измерений параметров телевизионных измерительных сигналов
(ТВИС) и аудио измерительных сигналов (АИС);
·
приема и демодуляции сигналов изображения и звукового сопровождения из радиосигна-
лов аналогового вещательного телевидения (АВТ) радиостанций
I
- V ТВ диапазонов и
частот сети кабельного ТВ (от 48,5 до 860 МГц);
·
приема, демодуляции измерений параметров радиосигналов цифрового вещательного те-
левидения (ЦВТ) DVB-T;
·
измерений параметров транспортных потоков (далее ТП) MPEG-2.
Описание средстваизмерений
КИ-ТВМ-Э выполнен в виде настольного персонального компьютера, в который уста-
новлены: специальная плата прецизионного ввода / вывода ТВИС (ВК-3); плата/платы тюнера
DVB-T, DVB-С, DVB-S/S2; плата прецизионного ввода / вывода АИС (АК-1) и инсталлирова-
но специализированное программное обеспечение (далее - ПО).
Принцип действия КИ-ТВМ-Э заключается в цифровом формировании аналогового
ТВИС с последующим аналого-цифровым преобразованием и вычислением искажений этого
ТВИС по алгоритмам, обеспечиваемым ПО. Реализовано измерение внешних радиосигналов
эфирного, цифрового телевидения, принимаемых с помощью телевизионного тюнера. Для по-
лучения заявленных метрологических характеристик применяется цифровая коррекция дан-
ных для формирования ТВИС и результатов измерений ТВИС с известными параметрами.

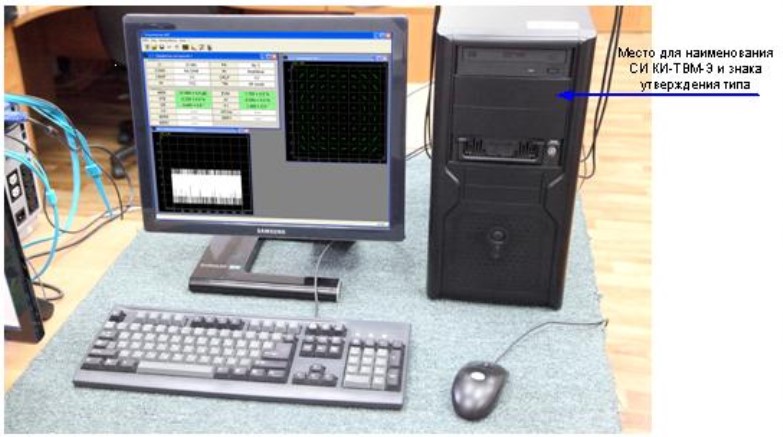

Фотография общего вида рабочего места КИ-ТВМ-Э приведена на рисунке 1.
Место для размещения наименования СИ и знака утверждения типа находится на перед-
ней панели КИ-ТВМ-Э (рисунок 1).
Рисунок 1 - Общий вид КИ-ТВМ-Э
Лист № 2
всего листов 11

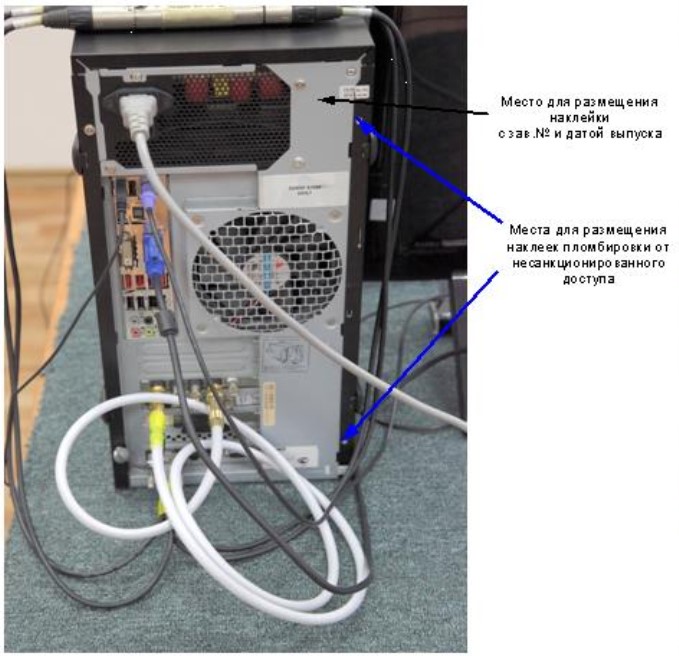

Места для размещения наклеек для пломбировки от несанкционированного доступа
расположены на задних винтах крепления левой крышки системного блока компьютера
прибора (рисунок 2).
Рисунок 2 - Системный блок КИ-ТВМ-Э, вид сзади
Программное обеспечение
В состав ПО КИ-ТВМ-Э входят четыре подпрограммы:
·
подпрограмма «Анализатор ВК и АВТ», которая формирует ТВИС, обеспечивает из-
мерения параметров ТВИС и сигналов АВТ, при помощи осциллографа позволяет наблюдать
форму сигналов;
·
подпрограмма «Анализатор аудио», которая формирует АИС и обеспечивает измере-
ния параметров сигналов, при помощи осциллографа позволяет наблюдать форму сигналов;
·
подпрограмма «Анализатор ЦВТ», которая обеспечивает измерения параметров сигна-
лов ЦВТ DVB-T, позволяет наблюдать амплитудно-частотную характеристику (АЧХ), харак-
теристику группового времени задержки (ГВЗ) и спектр принимаемого сигнала;
·
подпрограмма «Анализатор потока MPEG-2», которая обеспечивает измерения пара-
метров сигналов, формирует базу данных состояний каналов мониторинга, позволяет отобра-
жать видео, воспроизводить звук и индицировать уровни звука в аудиоканале.
Идентификационные данные ПО приведены в таблице 1.
Лист № 3
всего листов 11
Таблица 1
1 Анализатор ВК и АВТ:
md5
2 Анализатор аудио:
AB282C425E248330525F9C091DACEE9E
136B82F062D03C5D0F60DDF696C5693E
4 Анализатор потока MPEG-2:
Идентифика-
ционное на-
именование
ПО
Номер вер-
сии ПО
(идентифи-
кационный
код)
Цифровой идентификатор ПО
(контрольная сумма исполняемого кода)
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
Generate.dll
Osline.dll
Scope.dll
Vac.dll
VacAfc.dll
fft.dll
3.19026766DFCC5FDEA3F6EA91BA72469E1
3.1 8952DD77C4782B376488ADC5416B6285
3.1 7AF90E0CD083FBDBB82DA61EFE5A7428
3.1 22B8E8BCE2A9D6064F1151CB201F104E
3.1 17E7EEE27CF5D6203464FE33647033C0
3.113A8F2A8AABD2093B696EA090859F8C7
AK_Auto.exe1.0
AK_Manual.e1.0
xe
719AB7C80E846F2A4750B33874FD0CC0
D7E32475372C61AA707C178E9E429801
md5
FFT48N96.dll1.0
3 Анализатор ЦВТ:
Osdtv.dll1.0
libfftw3-3.dll1.0
8C9E690F66D5D4FC6E94F5EDB502CBE3md5
mfc_simple.ex1.0E22D56B76BE06F2611701E7303FC074Emd5
e
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«С» по МИ 3286-2010.
Метрологические и технические характеристики
1 КИ-ТВМ-Э обеспечивает:
1.1 Формирование элементов ТВ испытательных строк и периодических измерительных
сигналов (ИС) в соответствии с ГОСТ 7845-82 и ГОСТ 18471-93 с параметрами и характери-
стиками, указанными в таблице 2.
Лист № 4
всего листов 11
Таблица 2
Пределы до-
Параметры и характеристики элементов ИСпускаемого
отклонения от
номинального
значения
1 Размахи прямоугольных импульсов В2, В3, В4, В5, В6, С1, D1, D2 (со-ставляющая
яркости), A, а также пилообразного сигнала D4, %± 0,1
2 Размах импульсов синхронизации, %± 0,1
3 Размахи сигналов цветовой синхронизации в строках D
R
и D
B
, % ± 0,15
4 Размах каждой ступени сигнала D1, % ± 0,15
5 Собственное дифференциальное усиление в сигнале D2, а также в пе-
риодических измерительных сигналах № 3.1 и № 3.2, %± 0,1
6 Собственная дифференциальная фаза в сигнале D2, а также в периоди-
ческих измерительных сигналах № 3.1 и № 3.2± 0,1°
7 Отклонение размахов ступеней сигнала G2 от номинальных значений
относительно размаха 3-й ступени, %± 0,1
8 Уровень постоянной составляющей в сигнале G2 относительно размаха
3-й ступени, %± 0,1
9 Неравномерность размахов синусоидальных колебаний сигнала С2, а
также неравномерность сигнала качающейся частоты С3 относительно
размаха опорного импульса С1, %± 0,15
10 Относительная неравномерность вершин импульсов В2, В3, В4, В5,
В6, %± 0,1
11 Фронты и спады импульсов
11.1 Наличие выбросов в областях фронтов и спадов, %;± 0,1
11.2 Отклонение длительностей фронтов и срезов импульсов, нс:
В2165 ± 2,5
В3, В6120 ± 2,5
В4, В5, С1, D1, D2, D3233 ± 2,5
12 Относительное отклонение размаха 2Т-импульса В1 от размаха им-
пульса В2, %± 0,1
13 Искажение 2Т-импульса В1, %± 0,1
14 Различие размахов сигналов В2 и G2, а также составляющих сигналов
яркости и цветности в сигнале F, %± 0,15
15 Сквозная характеристика формирования и измерения расхождения во
времени сигналов яркости и цветности по сигналу F, нс± 1,0
16 Отношение размаха импульса В2 к эффективному напряжению флук-
туационной помехи, дБ, не менее70
17 Отношение размаха импульса В2 к эффективному напряжению взве-
шенной флуктуационной помехи, дБ, не менее78
18 Отношение размаха импульса В2 к размаху фоновой помехи, дБ, не
менее72
19 Отношение размаха импульса В2 к размаху синусоидальной помехи в
диапазоне от 0,2 до 6 МГц, дБ, не менее72
ПРИМЕЧАНИЕ - Метрологические характеристики обеспечиваются при использовании
ТВ ИС 1.1 таблицы 1.2.2.1 Руководства по эксплуатации «Комплексы измеритель-
ные телевизионные КИ-ТВМ-Э. САГЕ.463925.006 РЭ» и измерительного коакси-
ального кабеля с двойной оплеткой из комплекта КИ-ТВМ-Э.
Лист № 5
всего листов 11
1.2 Измерения параметров сигналов и качественных показателей ТВ канала с диапазо-
ном измерений и с пределами допускаемой погрешности измерений, указанными в таблице 3.
Таблица 3
Наименование параметра сигнала или качественногоДиапазонПределы допускае-
показателя телевизионного канала изме- мой погрешности
ренийизмерений
Относительные размахи составляющих телевизионного сигнала
1 Относительное отклонение размаха импульса В2 от
номинального значения, %
±
2
5
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
2 Относительное отклонение размаха синхронизирую-
щего импульса от номинального значения, %
±
40
±
(0,150 + 0,015
&fraq12;
A
&fraq12;
)
3 Относительное отклонение размахов сигналов цвето-
вой синхронизации в строках D
R
и D
B
от номинального
значения, %
±
3
5
±
(0,150 + 0,015
&fraq12;
A
&fraq12;
)
Нелинейные искажения
4 Нелинейность сигнала яркости, %от 0 до 50
±
(0,150 + 0,015
&fraq12;
A
&fraq12;
)
5 Относительное отклонение каждой из пяти ступеней
сигнала D1 от номинального значения, % от 0 до
±
(0,150 + 0,015
&fraq12;
A
&fraq12;
)
минус 50
6 Дифференциальное усиление, %
±
30
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
7 Относительное отклонение размаха цветовой подне-
сущей на уровнях каждой из пяти ступеней сигнала
D2, %
±
30
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
8 Дифференциальная фаза
±
50
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)°
9 Относительное отклонение фазы цветовой поднесущей
на уровнях каждой из пяти ступеней сигнала D2
±
50
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)°
10 Нелинейность сигнала цветности, %
±
50
±
(0,150 + 0,015
&fraq12;
A
&fraq12;
)
11 Влияние сигнала цветности на сигнал яркости, %
±
30
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
Линейные искажения
12 Амплитудно-частотная характеристика на дискрет-
ных частотах 0,5; 1,0; 2,0; 4,0; 4,8 и 5,8 МГц, %
±
70
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
13 Относительная неравномерность вершины импульса
±
30
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
В2, %
14 Искажение среза импульса В2, %
±
30
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
15 Относительное отклонение размаха 2Т-импульса В1
от размаха импульса В2, %
±
50
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
16 Искажение 2Т-импульса В1 – К-параметр, % от 0 до 10
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
17 Различие усиления сигналов яркости и цветности, %
±
50
±
(0,10 + 0,01
&fraq12;
A
&fraq12;
)
18 Сквозная характеристика формирования и измерения
расхождения во времени сигналов яркости и цветности,
±
300
±
(1,0 + 0,1
&fraq12;
A
&fraq12;
)
нс
Помехи
19 Отношение размаха импульса В2 к эффективному на-от 26 до
пряжению флуктуационной помехи, дБ66
±
0,5
20 Отношение размаха импульса В2 к эффективному на- от 30 до
пряжению взвешенной флуктуационной помехи, дБ76
±
0,5
21 Отношение размаха импульса В2 к размаху фоновой от 26 до
помехи, дБ66
±
0,5
Лист № 6
всего листов 11
Окончание таблицы 3
Наименование параметра сигнала или качественногоДиапазонПределы допускае-
показателя телевизионного канала изме- мой погрешности
ренийизмерений
22 Отношение размаха импульса В2 к размахам двух
наибольших синусоидальных помех с частотами отот 26 до
0,2 до 6,0 МГц, дБ66
±
0,5
ПРИМЕЧАНИЯ
1А – измеряемая величина, номинальное значение А равно нулю.
2 Метрологические характеристики обеспечиваются при использова-
нии ТВ ИС 1.1 - 1.5 таблицы 1.2.1 Руководства по эксплуатации «Комплексы из-
мерительные телевизионные КИ-ТВМ-Э. САГЕ.463925.006 РЭ» и измерительного
коаксиального кабеля с двойной оплеткой из комплекта КИ-ТВМ-Э.
1.3 Измерения основных параметров и характеристик канала звукового вещания в соот-
ветствии с таблицей 4
Таблица 4
Параметры и характеристики канала звуковогоДиапазонПределы допускае-
вещания измерений мой погрешности
измерений
1 АЧХ (DS1, DS2)от минус 24 до± 0,1 дБ
плюс 6 дБ
2 Коэффициент передачи канала (TrCf)от минус 9 до± 0,1 дБ
плюс 9 дБ
3 Защищенности от взвешенного шума (SNRw1,от минус 40 до
SNRw2) минус 75 дБ
±
0,2 дБ
4 Уровень невзвешенного шума (SNR) от минус 40 до
±
0,2 дБ
минус 80 дБ
5 Защищенность от одночастотной помехиот минус 40 до
(DistLev)минус 80 дБ
±
0,2 дБ
6 Погрешность восстановления частоты (dF)от 0 до 10 %
±
0,1 %
7 Защищенность от внятной переходной помехи, от минус 40 до
в том числе между каналами А и В (Cross)минус 80 дБ
±
0,2 дБ
8 Коэффициент гармоник (Hcff)от 0,03 до 25 %
±
(5 %
&fraq12;
A
&fraq12;
)*
9 Коэффициент разностного тона 2-го и 3-го по-
рядка (DT2, DT3)от 0,03 до 10 %
±
(5 %
&fraq12;
A
&fraq12;
)*
10 Линейность амплитудной характеристики от минус 10 до
(Line)плюс 10 дБ
±
0,05 дБ
11 Защищенность от продуктов модуляции с час- от минус 20 до
тотами, кратными 50 Гц (G50)минус 70 дБ
±
0,5 дБ
12 Защищенность от шума, модулированного от минус 20 до
программой (PN)минус 80 дБ
±
0,5 дБ
13 Собственный прирост уровня шума за счет от минус 20 до
продуктов модуляции (dPN)минус 70 дБ
±
0,5 дБ
14 Разность уровней в каналах стереопары (dL) от 0 до 10 дБ
±
0,1 дБ
15 Разность фаз между каналами А и В (dFi)от 0 до 360
°
±
0,5
°
16 Фазовое дрожание выходного аналогового
сигнала (Gitter)от 0 до 30 нс
±
0,1 нс
Лист № 7
всего листов 11
Окончание таблицы 4
Параметры и характеристики канала звуковогоДиапазонПределы допускае-
вещания измерений мой погрешности
измерений
17 ПГИ (THD1, THD2),от минус 70 до
минус 20 дБ
±
0,25 дБ
ПГИ и шум (THDN1, THDN2)от минус 80 до
минус 20 дБ
ПРИМЕЧАНИЕ - *A – измеряемая величина, номинальное значение величины А равно
нулю.
1.4 В режиме измерений по радиосигналам АВТ:
·
прием и демодуляцию сигналов изображения и звукового сопровождения из радиосигна-
лов АВТ радиостанций
I
- V ТВ диапазонов и частот сети кабельного ТВ (от 48,5 до 860
МГц), измерения характеристик сигналов АВТ по ГОСТ 20532-83;
·
автоматические измерения и двухуровневый допусковый контроль параметров и качест-
венных показателей сигналов изображения и звукового сопровождения.
1.5 В режиме измерений по радиосигналам DVB-T ЦВТ:
·
прием и демодуляцию радиосигналов ЦВТ DVB-T в полосах радиочастот (174 – 230) МГц
(диапазон МВ III) и (470 – 862) МГц (диапазон ДМВ);
·
определение вида модуляции и скорости кодирования;
·
построение диаграммы созвездия принимаемого сигнала;
·
анализ сигналов I / Q с измерениями относительной ошибки модуляции (MER), величины
вектора ошибки (EVM), систематической ошибки положения точек созвездия (STE), дис-
баланса амплитуды (AI), квадратурной ошибки (QE), фазового джиттера (PJ), подавления
несущей (CS), неравномерности АЧХ (AFCnu) и ГВЗ(GTD), уровня битовых ошибок
(BER) с пределами допускаемых погрешностей в соответствии с таблицей 5.
Таблица 5
Наиме-Пределы допускаемой по-
нование Диапазон измерений, вид модуляции грешности измерений
пара-(созвездия)
метра
от 24 до 48 дБ включ., QPSK, 16QAM, 64QAM± (0,005 + 0,010·(48 - M)) дБ
MERсв. 18 до 24 дБ, QPSK, 16QAM, 64QAM± (0,30 ±0,15·(24 - M)) дБ
EVM(6 - 0,4) % при MER от 24 до 48 дБ включ., QPSK, ± (0,005 + 0,005·(48 – M)) %
16QAM
(10 - 6) % при MER св. 18 до 24 дБ, QPSK,± (0,20 ±0,05·(24 - M)) %
16QAM
(5 - 0,4) % при MER св. 24 до 48 дБ включ.,± (0,005 + 0,020·(48 – M)) %
64QAM
STE(0 - 37,5) % при MER от 24 до 48 дБ включ., ± (0,005 + 0,005·(48 – M)) %
QPSK
(0 - 37,5) % при MER св. 18 до 24 дБ, QPSK± (0,15 ±0,05·(24 - M)) %
(0 - 20) % при MER св. 30 до 48 дБ включ.,
16QAM;± (0,005 + 0,010·(48 – M)) %
(0 - 5) % при MER св. 24 до 48 дБ включ.,
16QAM;
(0 – 5) % при MER св. 30 до 48 дБ включ.,
64QAM
Лист № 8
всего листов 11
ПРИМЕЧАНИЕ - M - измеренное значение MER в выбранном диапазоне измерений.
Пределы допускаемой по-
грешности измерений
± (0,005 + 0,002·(48 – M)) %
± (0,60 ±0,05·(24 - M)) %
± (0,005 + 0,007·(48 – M)) %
± (0,005 + 0,015·(48 – M)) %
± (0,005 + 0,005·(48 – M))º ±
(0,15 ±0,05·(24 - M)) %
± (0,005 + 0,007·(48 – M))º
± (0,005 + 0,005·(48 – M))º
± (0,005 + 0,002·(48 –
M))º ± (0,005 + 0,035·(48 –
M))º
± (0,010 + 0,025·(48 – M)) дБ
Окончание таблицы 5
Наиме-
нованиеДиапазон измерений, вид модуляции
пара- (созвездия)
метра
AI± 5 % при MER от 24 до 48 дБ включ., QPSK
± 5 % при MER св. 18 до 24 дБ, QPSK
± 5 % при MER св. 24 до 48 дБ включ., 16QAM
± 5 % при MER св. 30 до 48 дБ включ., 64QAM
QE± 5º при MER от 24 до 48 дБ включ., QPSK
± 5º при MER св. 18 до 24 дБ, QPSK
± 5º при MER св. 24 до 48 дБ включ., 16QAM
± 5º при MER св. 30 до 48 дБ включ., 64QAM
PJ(0 – 10)º при MER св. 30 до 48 дБ включ., QPSK
(0 – 5)º при MER св. 42 до 48 дБ включ., 16QAM
и 64QAM
CS (60 – 0) дБ при MER св. 18 до 48 дБ включ.,
QPSK
(60 – 0) дБ при MER св. 30 до 48 дБ включ.,
16 QAM и 64QAM
AFCnu± 6 дБ при MER св. 18 до 48 дБ включ., QPSK
± 6 дБ при MER св. 30 до 48 дБ включ., 16QAM и
64QAM
± (0,01 + 0,01·(48 – M)) дБ
Диапазоны измерений, пределы допускаемой погрешности измерений параметров BER
сигналов ЦВТ DVB-T приведены в таблице 6.
±10 %
Таблица 6
Наименование параметра
Диапазон измерений
Пределы допускаемой по-
грешности измерений
1 BER до Витерби
2 BER до Рида-Соломона
3 BER после Рида-Соломона
от 10
-2
до 10
-8
от 10
-3
до 10
-8
от 10
-3
до 10
-8
1.6 В режиме измерений в ТП MPEG-2 измерения параметров первого, второго и третье-
го приоритетов ТП в соответствии с ETSI TR 101 290 в реальном масштабе времени (монито-
ринг), в том числе проверку корректности ТП, просмотр системной информации и состава ТП,
измерения скорости ТП в диапазоне скоростей входного ТП:
·
для сигналов DVB-T, Мбит/с ………………………………………..…от 4,976 до 31,670;
·
для сигналов DVB-S (S2), Мбит/с ………………………………………….... от 0,1 до 90;
·
для сигналов DVB-C, Мбит/с …………………………………….……... от 6,41 до 64,11.
Пределы допускаемой относительной погрешности измерений скорости ТП…...…± 1 %.
2 Технические характеристики
Габаритные размеры (длина × ширина × высота), мм, не более………..….. 500х210х500.
Напряжение питания от сети переменного тока с частотой (50±0,5) Гц, В .….. (220 ±4,4).
Потребляемая мощность, В·А, не более……………………………………....………… 600.
Масса, кг, не более……...……………….…………………………………………………. 15.
Лист № 9
всего листов 11
Продолжительность непрерывной работы, ч ……….…………………………….……. 24.
Время установления рабочего режима, мин, не более……………..………………..…..30.
Средняя наработка на отказ, ч, не менее ………….………………………..…....10 000.
Средний срок службы, лет, не менее ………………..………………..……………..…10.
Рабочие условия применения:
- температура окружающего воздуха от 282 до 308 К (от 10 до 35
°
С),
-относительная влажность воздуха не более 80 % при температуре 298 К (25
°
С),
- атмосферное давление от 84 до 106,7 кПа.
Нормальные условия применения:
- температура окружающего воздуха от 288 до 298 К (от 15 до 25
°
С);
- относительная влажность воздуха от 30 до 80 %,
- атмосферное давление от 84 до 106 кПа.
КИ-ТВМ-Э удовлетворяют требованиям безопасности СИ по ГОСТ 22261, р.5.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на пе-
реднюю панель корпуса системного блока компьютера КИ-ТВМ-Э любым технологическим
способом, обеспечивающим чёткое изображение этого знака, а также сохраняемость изобра-
жения знака в течение установленного срока службы КИ-ТВМ-Э.
-
1
-
Комплектность средства измерений
Комплект поставки КИ-ТВМ-Э приведен в таблице 7.
Таблица 7
НаименованиеОбозначениеКоличествоПримечание
САГЕ.463925.006
САГЕ.463925.006ПО
1
1
-
1
-
DVD
Указывается в дого-
воре поставки
САГЕ.463925.006РЭ
1
-
САГЕ.463925.006МП
-
1
1
-
-
1 Комплекс измерительный те-
левизионный КИ-ТВМ-Э (с кла-
виатурой и манипулятором типа
«мышь»)
2 ПО КИ-ТВМ-Э
3 DVD с дистрибутивом ОС
Windows
4 Комплексы измерительные те-
левизионные КИ-ТВМ-Э. Руко-
водство по эксплуатации
5 Инструкция. Комплексы изме-
рительные телевизионные
КИ-ТВМ-Э. Методика поверки.
6 Аттенюатор 20 дБ HAT-20-75+
7 Кабель измерительный коак-
сиальный с двойным экраниро-
ванием
8 Комплект кабелей
САГЕ.463925.006.04
1 комплект
В соответствии с СА-
ГЕ.463925.006СП
9. Комплексыизмерительныете-
левизионныеКИ-ТВМ-Э. Паспорт
САГЕ.463925.006ПС
1
Поверка
Поверка производится в соответствии с документом САГЕ.463925.006МП «Инструкция.
Комплексы измерительные телевизионные КИ-ТВМ-Э. Методика поверки», утвержденным
руководителем ФГУП «ВНИИФТРИ» 08.09.2014 г.
Лист № 10
всего листов 11
Основные средства поверки:
- мультиметр 3458A, рег. № 25900-03, диапазон измерений напряжения постоянного
тока от 0,1 до 10 В, пределы допускаемой абсолютной погрешности: ± (2,5·10
-6
D + 3·10
-6
Е) в
диапазоне от 0 до 10 мВ, ± (1,5·10
-6
D + 0,3·10
-6
Е) в диапазоне от10 мВ до1 В,
± (0,5·10
-6
D + 0,05·10
-6
Е) в диапазоне от 1 до 10 В, где D – показания прибора, Е – значение
верхнего предела поддиапазона измерений; диапазон измерений частоты от 40 Гц до 10 МГц,
пределы допускаемой абсолютной погрешности ± 1·10
-4
D;
- Термопреобразователь Ballantine 1394A-1 (0,32 – 1,33) В, 10 MГц, рег. № 53369-13, ос-
новная погрешность 0,12%.
- осциллограф цифровой запоминающий WavePro 735Zi, рег. № 40233-08, полоса про-
пускания 3,5 ГГц; пределы допускаемой относительной погрешности коэффициента отклоне-
ния ± 1,5 %; пределы допускаемой абсолютной погрешности смещения ± (1,5 % от полной
шкалы + 1 % от установленного значения + 1 мВ);
- генератор сигналов Agilent N5182A, рег. № 37154-08, диапазон частот от 0,1 до
3000 МГц; пределы допускаемой абсолютной погрешности установки частоты ± 0,1 Гц;
- генератор сигналов высокочастотный Г4-158, рег. № 8777-13, диапазон частот от 0,01
до 100 МГц; пределы допускаемой основной погрешности: установки частоты± 0,001 %;
установки выходного напряжения ± 0,5 дБ (до 50 МГц); ± 1 дБ (свыше 50 МГц);
- анализатор спектра N9340B, рег. № 38849-08, диапазон частот от 100 кГц до 3 ГГц;
пределы допускаемой основной абсолютной погрешности измерений уровня ± 1,5 дБ;
- измеритель КСВН и ослабления панорамный РК2-47, рег. № 5465-76, диапазон частот
от 20 до 1250 МГц; диапазон измерений КСВН от 1,05 до 5; пределы допускаемой основной
погрешности измерений КСВН ± 5 %.
Сведения о методиках (методах) измерений
1ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы из-
мерений.
2 ГОСТ 11515-91. Каналы и тракты звукового вещания. Основные параметры качества.
Методы измерений.
3 ГОСТ 19871-83. Каналы изображения аппаратно-студийного комплекса и передвижной
телевизионной станции вещательного телевидения. Основные параметры и методы из-
мерений.
4 ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратно-
студийного комплекса и передвижной телевизионной станции цифрового вещательного
телевидения. Основные параметры и методы измерений.
5 ГОСТ 19463-89. Магистральные каналы изображения радиорелейных и спутниковых
систем передачи. Основные параметры и методы измерений.
6 ГОСТ 20532-83. Радиопередатчики телевизионные 1-V диапазонов. Основные парамет-
ры, технические требования и методы измерений.
7 Комплексы измерительные телевизионные КИ-ТВМ-Э. Руководство по эксплуатации
КИ-ТВМ-Э. САГЕ.463925.006 РЭ.
Нормативные документы, устанавливающие требования к комплексам измерительным
телевизионным КИ-ТВМ-Э
1ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы из-
мерений
2ГОСТ 18471-83. Тракт передачи изображения вещательного телевидения. Звенья трак-
та и измерительные сигналы
Лист № 11
всего листов 11
3ГОСТ 11515-91. Каналы и тракты звукового вещания. Основные параметры качества.
Методы измерений
4ГОСТ 19871-83. Каналы изображения аппаратно-студийного комплекса и передвижной
телевизионной станции вещательного телевидения. Основные параметры и методы из-
мерений
5ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения.
Звенья тракта и измерительные сигналы. Общие требования.
6ГОСТ Р 52593-2006. Система кабельного цифрового телевизионного вещания. Методы
канального кодирования, мультиплексирования и модуляции.
7ГОСТ 19463-89. Магистральные каналы изображения радиорелейных и спутниковых
систем передачи. Основные параметры и методы измерений.
8ГОСТ 20532-83. Радиопередатчики телевизионные 1-V диапазонов. Основные пара-
метры, технические требования и методы измерений.
9Комплексы измерительные телевизионные КИ-ТВМ-Э. Технические условия. СА-
ГЕ.463925.006ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление мероприятий государственного контроля (надзора).
Выполнение работ по оценке соответствия промышленной продукции и продукции дру-
гих видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма
«САД-КОМ» (ООО «НПФ «САД-КОМ»).
Юридический (почтовый) адрес: 105264, г. Москва, 7-ая Парковая ул., д. 24 а.
Тел./факс (495) 748-18-63, e-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский район, городское
поселение Менделеево.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево,
Тел. (495) 526-63-00, факс (495) 944-52-68, e-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»__________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 59271-14 | Комплексы измерительно-вычислительные | 600 и 800 | Фирма "Torquemeters, Ltd.", Великобритания | 1 год | Перейти |
| 15484-96 | Комплексы программно-технические | КВИНТ | ОАО "Чебоксарский приборостроительный завод "ЭЛАРА", г.Чебоксары | 2 года | Перейти |
| 72783-18 | Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации "Шнейдер Электрик" | Нет данных | ООО "ПромНефтеГазАвтоматика" (ПНГА), г.Москва | 2 года | Перейти |
| 44098-10 | Преобразователи давления измерительные | GMM 08.12, GMA 08.12, GMM 09.12, GMA 09.12 | Фирма "WOELKE Industrieelektronik GmbH", Германия | 1 год | Перейти |
| 35053-07 | Комплексы измерительно-вычислительные | Converge | Фирма "Landis+Gyr AG", Швейцария | 6 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
