Номер госреестра:
59880-15
Наименование СИ:
Преобразователи измерительные
Обозначение типа:
Radioline
Производитель:
Фирма "Phoenix Contact GmbH & Co. KG", Германия
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57883
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные серии Radioline
Назначение средства измерений
ПреобразователиизмерительныесерииRadioline(далее–преобразователи)
предназначены для измерения силы и напряжения постоянного тока, температуры, совместно с
первичными термопреобразователями сопротивления, а также для воспроизведения силы и
напряжения постоянного тока.
Описание средства измерений
Принцип действия преобразователей основан на измерении входных аналоговых
сигналов (входные каналы) с последующим преобразованием их в цифровой сигнал, а также для
воспроизведения аналоговых сигналов (выходные каналы) с последующей передачей их на
исполнительные механизмы.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в
малогабаритном неразборном корпусе из термопластических и полимерных материалов. В
корпусе закреплены металлические винтовые или пружинные клеммы для присоединения
подводящихпроводниковикабелейпитания.Умодификацийпреобразователейс
конфигурируемыми диапазонами входных и выходных сигналов на торцевой поверхности под
защитным стеклом расположены DIP-переключатели, предназначенные для выбора режимов
работы преобразователя.
Модификациипреобразователейотличаютсядруготдругафункциональным
назначением, количеством измерительных каналов и техническими характеристиками.
Преобразователи имеют последовательные коммуникационные порты (RS-232, RS485), а
с помощью радиомодуля контроллеры и другие устройства объединяются в единую сеть
посредством радиосвязи.

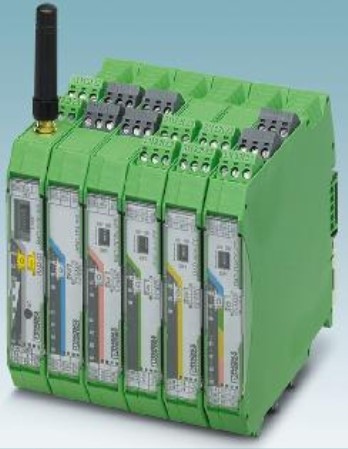

Фотография общего вида преобразователей представлена на рисунке 1.
Рисунок 1 – Внешний вид преобразователей измерительных серии Radioline
лист № 2
всего листов 2
Программное обеспечение
Наименование программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификационный номер)
программного обеспечения
Встроенноепрограммноеобеспечениепредставляетсобоймикропрограмму,
предназначенную дляобеспечениянормального функционирования. Оно реализовано
аппаратно и является метрологически значимым.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер,
позволяет сконфигурировать преобразователи, регистрировать и сохранять результаты
измерений и является метрологически не значимым.
Идентификационные данные программного обеспечения преобразователей приведены в
таблице 1.
Уровень защиты от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Встроенное
Внешнее
Микропрограмма
PCI-CONF
Не ниже v. 1.50
Не ниже v. 2.14
Метрологические и технические характеристики
RAD-AO4-
IFS
IFS
тока:
RAD-
DAIO6-IFS
тока:
от 0 до 20 мА;
от 4 до 20 мА
Основные метрологические и технические характеристики приведены в таблицах 2 – 4.
Таблица 2 – Метрологические характеристики
Кол-воДополни-
№Модифика-каналов
1
Диапазоны входного Диапазоны Погреш- тельная
п/пция вход /каналавыходного каналаность
2
погреш-
выход ность
3
Сила постоянного
тока:
от 0 до 20 мА;
1
- / 4-от 4 до 20 мАγ = ±0,02 %0,0025 %/°С
Напряжение
постоянного тока:
от 0 до 10 В
Сила постоянного
2
RAD-AI4-
4 / -
от 0 до 20 мА;
-γ = ±0,02 %0,0025 %/°С
от 4 до 20 мА
Сила постоянного
тока:
RAD-PT100-
4-IFS
Сила постоянного
от 0 до 20 мА;
3
1 / 1от 4 до 20 мАγ = ±0,02 %0,0025 %/°С
Напряжение
постоянного тока:
от 0 до 10 В
Термопреобразова-
4
4 / -тели сопротивления:
4
-γ = ±0,1 %0,0025 %/°С
Pt100
1
Количество входных каналов при измерении аналоговых сигналов / количество выходных каналов при
воспроизведении аналоговых сигналов.
2
Пределы допускаемой основной приведенной погрешности измерения/воспроизведения, %. Погрешности
нормированы как приведенные к диапазону измерения/воспроизведения.
лист № 3
всего листов 2
3
Пределы допускаемой дополнительной погрешности измерения/воспроизведения, вызванной изменением
температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных
условий применения и нижним (верхним) пределом рабочих температур.
4
Диапазон значений входного сопротивления постоянного тока, соответствующий типу термопреобразователя
сопротивления, приведен в таблице 3.
Таблица 3 – Выходные значения термопреобразователей сопротивления
Тип термопреобразователя Диапазон измерения Диапазон входного
сопротивления температуры, °С сопротивления, Ом
Pt100от минус 50 до плюс 250от 80,31 до 194,10
Значение
Таблица 4 – Технические характеристики
Наименование характеристики
Напряжение питания
от 19,2 до 30,5 В
постоянного тока
Рабочие условия применения
- температура, °С
- относительная влажность при 25 °С, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Срок службы до списания, лет, не менее
Габаритные размеры (ширина × высота × глубина), мм, не более
Масса, кг, не более
от минус 40 до плюс 70
от 20 до 85
от 70 до 106
100 000
10
17,5×99×114,5
0,2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а
на прибор клеится наклейка с изображением знака утверждения типа.
Комплектность средства измерения
Наименование и условное обозначение
Количество
1 шт.
Комплект поставки представлен в таблице 5.
Таблица 5
Преобразователь измерительный серии Radioline RAD-AO4-IFS
(RAD-DAIO6-IFS, RAD-PT100-4-IFS)
Программное обеспечение
Руководство по эксплуатации
Паспорт
Методика поверки
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 59880-15 «Преобразователи измерительные
серии Radioline. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2014 г.
Основные средства поверки представлены в таблице 6.
Диапазон измерений
Погрешность
Таблица 6
Средства измерений
Калибратор
универсальный 9100
от 0 до 1050 В;
от 0 до 20А;
0,004 %;
0,01 %;
Средства измерений
от 0 до 1000 В;
от 0 до 20 мА
0,002 %
0,005 %
лист № 4
всего листов 3
Диапазон измерений
от 0 до 400 МОм
Погрешность
0,01 %
(Госреестр № 25985-09)
Мультиметр
цифровой 2002
(Госреестр № 25787-08)
Сведения о методиках (методах) измерений
Методика(методы)измеренийприведенывруководствепоэксплуатации
«Преобразователи измерительные серии Radioline. Руководство по эксплуатации»
Нормативныедокументы,устанавливающиетребованиякпреобразователям
измерительным серии Radioline
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические
условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема
для средств измерений силы постоянного электрического тока в диапазоне 1·10-16 … 30 А»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного
электрического напряжения и электродвижущей силы»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
соответствия продукции и иных объектов обязательным
законодательством Российской Федерации о техническом
Выполнение работ по оценке
требованиям в соответствии с
регулировании.
Изготовитель
Фирма «Phoenix Contact GmbH & Co.KG» (Германия)
Адрес: Flachsmarktstrasse 8, D-32825, Blomberg, Germany.
Тел. +49 52 32/3-1 20 00, факс +49 25 35/3-1 29 99
E-mail:
Заявитель
Общество с ограниченной ответственностью «Феникс Контакт РУС»
(ООО «Феникс Контакт РУС»)
Адрес: 119619, г. Москва, Новомещерский проезд, д. 9, стр. 1.
Тел.: +7 (495) 933-85-48, 974-17-61
Факс: +7 (495) 931-97-22
лист № 5
всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
