Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300, ГРСИ 59846-15
Номер госреестра:
59846-15
Наименование СИ:
Анализаторы телевизионных сигналов портативные
Обозначение типа:
WFM2200A, WFM2300
Производитель:
Компания "Tektronix (China) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.02.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57845
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300
Назначение средства измерений
АнализаторытелевизионныхсигналовпортативныеWFM2200A,WFM2300
предназначены для исследования и измерения параметров цифровых телевизионных сигналов.
Описание средства измерений
Анализаторы телевизионных сигналов портативные WFM2200A, WFM2300 по принципу
действия представляют собой широкополосный осциллограф с системой синхронизации
развертки от телевизионного сигнала, которая осуществляется от входного сигнала или от
внешнего сигнала различных телевизионных форматов. Параметры видеосигналов и звуковых
сигналоввзадаваемыхпользователемпредставленияхотображаютсянацветном
жидкокристаллическом дисплее. Анализ телевизионных видеосигналов производится в форме
осциллограмм, векторов с комбинированными и компонентными масштабными сетками,
различных диаграмм, а также в виде обычного телевизионного изображения. Уровни сигналов
в каналах звука отображаются в виде вертикальных столбиков с масштабной шкалой,
стереофонических диаграмм и фигур Лиссажу.
Управление режимами работы и параметрами измерений производится вручную с
лицевой панели, или по интерфейсам USB, Ethernet.
Модель WFM2300 отличается от WFM2200A наличием режима глазковой диаграммы.
К стандартному исполнению в обоих моделях могут быть установлены следующие опции:
- 3G: анализ видеосигналов SDI-3G;
- DATA: мониторинг содержания видеосигнала;
- DBE: анализ звуковых сигналов DOLBY;
- LOUD: индикация уровня звукового сигнала;
- SFP: оптический вход/выход.
Конструктивно анализаторы телевизионных сигналов портативные WFM2200A, WFM2300
выполнены в виде переносного блока, их внешний вид показан на фотографиях 1 и 2.
место пломбирования

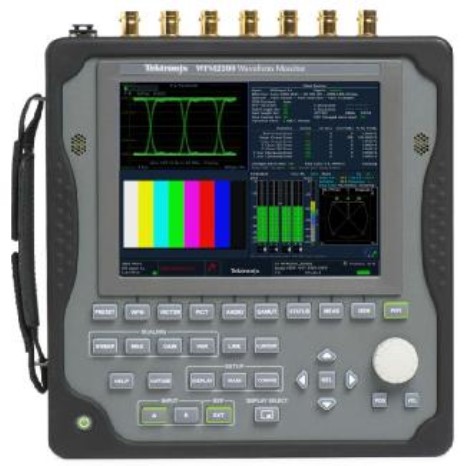

фотография 1 – вид передней панелифотография 2 – вид боковой панели
лист № 2
всего листов 4
Питание осуществляется от внутреннего аккумулятора, от внешнего источника
постоянного напряжения либо от сети переменного тока через адаптер.
Программное обеспечение
Программноеобеспечениевыполняетфункцииуправлениярежимамиработы,
математические функции обработки, представления, записи и хранения измерительной
информации. Общие сведения о программном обеспечении приведены в таблице ниже.
уровень защиты (класс риска)
идентификационное наименование
идентификационный номер версии
«низкий» по Р50.2.077-2014 (“A” по WELMEC 7.2)
WFM2200A/2300 Firmware
2.9.2 и выше
Метрологические и технические характеристики
ФОРМАТЫ ТЕЛЕВИЗИОННЫХ СИГНАЛОВ
видеосигналыSDI: SD (270 Мбит/с), HD (1,5 Гбит/с), Dual Link, 3G (3 Гбит/с, опция 3G)
звуковые сигналыAES/EBU, SDI AES/EBU Embedded
цифровые сигналы LTC
ВХОДЫ И ВЫХОДЫ (тип соединителей, входное/выходное сопротивление)
вход “SDI A”BNC, 75 Ом
вход “MULTI IN”BNC, 75 Ом для сигналов SDI, AES/EBU, > 1 кОм для сигналов LTC
вход “REF IN”BNC, 75 Ом
петля “STRESS LOOP”BNC (2 шт.), 75 Ом проходного типа
выход “SDI OUT”BNC, 75 Ом
выход “AES OUT”BNC, 75 Ом
оптический вход/выходSFP (опция SFP)
ПАРАМЕТРЫ ВИДЕОСИГНАЛА SDI
диапазон амплитуды импульсов на входе(800 ± 80) мВ
П-П
амплитуда импульсов на выходе800 мВ
пределы допускаемой относительной погрешности амплитуды
импульсов на выходе± 10 %
длительность фронта и среза импульсов на выходе (20/80 %), типовые значения, не более
для сигнала SDот 400 до 800 пс
для сигнала HD135 пс
пределы допускаемой относительной погрешности измерения
амплитуды сигнала по глазковой диаграмме (модель WFM2300) ± 5 %
48 кГц
от 0,5 до 2 В
П-П
1 В
ПАРАМЕТРЫ ЗВУКОВОГО СИГНАЛА AES/EBU
тактовая частота сигнала
диапазон амплитуды импульсов на входе
амплитуда импульсов на выходе
пределы допускаемой относительной погрешности амплитуды
импульсов на выходе
± 10 %
ПАРАМЕТРЫ СИГНАЛА ВНЕШНЕЙ СИНХРОНИЗАЦИИ
форматы сигналаPAL (композитный)
Tri-level-sinc
диапазон амплитуды сигнала синхронизацииот 0,5 до 2 В
П-П
лист № 3
всего листов 4
ОБЩИЕ ХАРАКТЕРИСТИКИ
постоянное напряжение питания от внешнего источника
напряжение питания сети (с комплектуемым адаптером)
частота сети
потребляемая мощность, не более
габаритные размеры (высота х ширина х глубина), мм
масса с аккумулятором, не более
рабочие условия эксплуатации
диапазон температур
относительная влажность воздуха при температуре до + 40
о
С
электромагнитная совместимость
безопасность
от 18,5 до 20 В
от 100 до 240 В
50 ± 0,5 Гц
35 Вт
216 х 208 х 36
1,8 кг
группа 3 ГОСТ 22261-94
от 0 до + 40
о
С
от 20 до 80 %
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
наименование и обозначение
анализатор телевизионных сигналов портативный WFM2200A / WFM2300
аккумулятор Li-Ion WFM200BA
адаптер сетевой 119-7910
кабель сетевой опция A1
опции
запасной аккумулятор WFM200BA
зарядное устройство WFM200BC
мягкий чехол для переноски WFM200FSC
руководство по установке и технике безопасности 071-3205
руководство пользователя 077-0866-00 (на компакт-диске)
методика поверки МП РТ 2194-2014
кол-во
1 шт. по заказу
1 шт.
1 шт.
1 шт.
по заказу
1 шт. по заказу
1 шт. по заказу
1 шт. по заказу
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу МП РТ 2194-2014 «Анализаторы телевизионных сигналов
портативные WFM2200A, WFM2300», утвержденному ГЦИ СИ ФБУ «Ростест-Москва»
02.12.2014 г.
Средства поверки:
средство поверки и требования к егорекомендуемое средство поверки и его
метрологическим характеристикам метрологические характеристики
генератор тестовых цифровых телевизионных
генератор тестовых телевизионных
сигналов
сигналов Tektronix TG700 или TG8000 с
воспроизведение тестовых сигналовмодулями DVG7, HDVG7, HD3G7, SDI7
SD (270 Мбит/с), HD (1,5 Гбит/с), 3G (3 Гбит/с),воспроизведение тестовых сигналов
SDI 100% Color BarsSD (270 Мбит/с), HD (1,5 Гбит/с), 3G (3
Гбит/с), SDI 100% Color Bars
осциллограф цифровой
осциллограф цифровой
полоса пропускания не менее 4 ГГц;Tektronix DPO70404
относительная погрешность коэффициентаполоса пропускания 4 ГГц;
отклонения не более ± 3,5 %относительная погрешность
коэффициента отклонения не более ± 2 %
лист № 4
всего листов 4
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства пользователя 077-0866-00.
Нормативные документы, устанавливающие требования к анализаторам
телевизионных сигналов портативным WFM2200A, WFM2300
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения.
Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратно-
студийного комплекса и передвижной телевизионной станции цифрового вещательного
телевидения.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании
.
Изготовитель
Компания “Tektronix (China) Co, Ltd.”, Китай;
1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C, тел. (8621)38960893, факс
(8621)58993156
Заявитель
ЗАО «АКТИ-Мастер», г. Москва; 127254, Москва, Огородный проезд, д. 5, стр. 5
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в
Москве» (ГЦИ СИ ФБУ «Ростест-Москва»).
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
