Анализаторы цепей 250С, ГРСИ 59833-15

Смотреть ГРСИ
59832-15

Номер госреестра:

59833-15

Наименование СИ:

Анализаторы цепей

Обозначение типа:

250С

Производитель:

Фирма "Saunders & Associates, LLC", США

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 3 шт. с зав.№ МА08240901-03, МА08120902-03, МА08260903-03

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 57832

об утверждении типа средств измерений

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы цепей 250С

Назначение средства измерений

Анализаторы цепей 250С (далее-анализаторы) предназначены для измерений электри-

ческого сопротивления переменному току кварцевых резонаторов.

Описание средства измерений

Принцип действия анализаторов основан на определении полной проводимости квар-

цевого резонатора, подключаемого к П-образному четырехполюснику.

Функционально анализаторы представляет собой генератор, измеритель мощности и

четырехполюсник.

Генератор предназначен для формирования тестового высокочастотного сигнала задан-

ной частоты. Тестовый сигнал в процессе измерений подается на вход П-образного четырех-

полюсника. Измеритель мощности предназначен для измерения мощности выходного сигна-

ла П-образного четырехполюсника.

Конструктивно анализаторы выполнены в виде печатной платы с элементами, покры-

тыми защитным лаком, которая устанавливается в системном блоке персонального компью-

тера и внешнего блока четырехполюсника. На плате размещены пять разъёмов, «A OUT», «B

OUT», «A IN», «B IN», «EXT STD».

Разъёмы «A OUT», «B OUT» предназначены для выдачи тестового сигнала на четырех-

полюсник, на разъёмы «A IN», «B IN» подается выходной сигнал четырехполюсника, разъем

«EXT STD», предназначен для подключения внешнего источника опорной частоты.

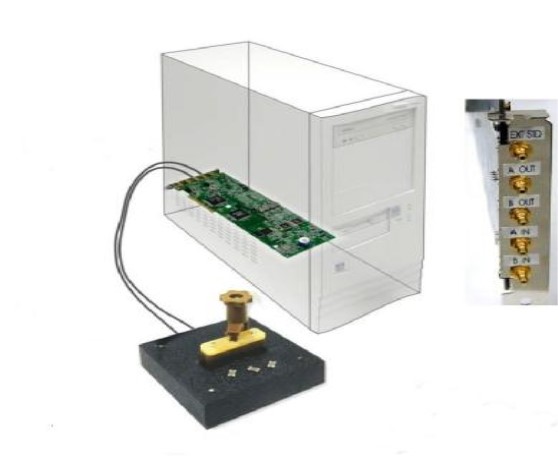

Внешний вид анализатора приведен на рисунке 1.

Рисунок 1 - Внешний вид анализатора

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой анализато-

ров.

ПО работает под управлением Windows 98 SE, NT4.0 SP6, 2000 или XP.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Лист № 2

Всего листов 3

Значение

250В.ехе

Версия не ниже 14.41

2f33f07a302fb66b6da51fde78fcbbd6

Таблица 1

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма

исполняемого кода)

Алгоритм вычисления идентификатора ПО

МD5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-

ню «низкий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики анализаторов приведены в таблице 2.

± 1

-7

Таблица 2

Наименование характеристики

Диапазон частот, МГц

Пределы допускаемой относительной погрешности установки частоты

при использовании внешнего источника опорной частоты

Значение

0,015 - 500

± 1

-6

5-150

± 5

220 - 240

0,25

324 x 127 x 15

0,2

77 х 77 х 37

Диапазон измерения электрического сопротивления, Ом

Пределы допускаемой относительной погрешности измерения элек-

трического сопротивления, %

Напряжение питающей сети переменного тока частотой от 50 до

60 Гц, В

Масса печатной платы, кг, не более

Габаритные размеры печатной платы (длина х ширина х высота) мм,

не более

Масса четырехполюсника, кг не более

Габаритные размеры четырехполюсника (длина х ширина х высота),

мм, не более

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

-относительная влажность, % без образования конденсата

от 20 до 25

до 95

Знак утверждения типа

наносится на лицевую панель анализатора в виде наклейки и на титульные листы

эксплуатационной документации типографским методом.

Комплектность средства измерений

Комплектность анализатора приведена в таблице 3.

Таблица 3

Наименование

Анализатор цепей 250С

Руководство по эксплуатации.

Методика поверки 651-14-21

Количество, шт.

Лист № 3

Всего листов 3

Поверка

осуществляется по документу 651-14-21 «Инструкция. Анализаторы цепей 250С. Методика

поверки.», утвержденному ФГУП «ВНИИФТРИ» 09 октября 2014 г.

Основные средства поверки:

-частотомер электронно-счетный Ч3-85/3R рег. № 32869-06, диапазон измерений

0,14 мГц – 500 МГц, погрешность измерения ±5·10

-10

;

- измеритель L C, R цифровой Е7-12, рег. № 8176-81, диапазон измерений от 0,1 мОм

до 10 кОм, пределы допускаемой относительной погрешности измерений 0,3 %.

Сведения о методиках (методах) измерений

Анализаторы цепей 250С. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализато-

рам цепей 250С

Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

При выполнении работ по оценке соответствия продукции и иных объектов обяза-

тельным требованиям в соответствии с законодательством Российской Федерации о техниче-

ском регулировании.

Изготовитель

Фирма «Saunders & Associates, LLC», США

2520 East Rose Garden Lane, Phoenix, Arizona 85050, USA

Тел: (602)971-9977, факс: (602)971-5522

http://www.saunders-assoc.com

Заявитель

Открытое акционерное общество «Пьезо» (ОАО «Пьезо»), г. Москва

107023, Россия, г. Москва, ул. Буженинова, д. 16

Тел.: (495) 963-26-63, факс: (495) 963-26-55

http://www.oaopiezo.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт физико-технических и радиотехнических измерений» (ФГУП

«ВНИИФТРИ»).

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий

поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.

Тел./факс (495) 744-81-12.

E-mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-

мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«

»________2015 г.
