Приборы для измерений коэффициента трения Tribometer мод. TRB, THT и VTR, ГРСИ 59808-15
Номер госреестра:
59808-15
Наименование СИ:
Приборы для измерений коэффициента трения
Обозначение типа:
Tribometer мод. TRB, THT и VTR
Производитель:
Фирма "CSM Instruments SA", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.02.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57801
об утверждении типа средств измерений
Лист № 1
всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений коэффициента трения Tribometer моделей TRB, THT и
VTR
Назначение средства измерений
Приборы для измерений коэффициента трения Tribometer моделей TRB, THT и VTR
(далее по тексту – приборы Tribometer) предназначены для измерений коэффициента трения
скольжения при контактном взаимодействии двух взаимно перемещающихся поверхностей по
методам, изложенным в ГОСТ 27640-88, ГОСТ 11629-75.
Описание средства измерений
Прибор Tribometer представляет собой настольную установку, состоящую из машины
трения с измерительным устройством и компьютера.
Внешний вид приборов Tribometer показан на рисунках 1, 2, 3.
Рисунок 1 - Внешний вид приборов Tribometer модель TRB
Место нанесения знака
утверждения типа
Место опломбирования
Лист № 2
всего листов 8
Метод основан на определении коэффициента трения скольжения - отношения силы
трения, возникающей при взаимном перемещении прижатых друг к другу контртела и испы-
тываемого образца, к усилию прижима.
В режиме измерений образец в виде плоского диска с нанесенным на него исследуемым
покрытием устанавливается на платформу в 6-кулачковый держатель патронного типа. Контр-
Рисунок 2 - Внешний вид приборов Tribometer модель THT

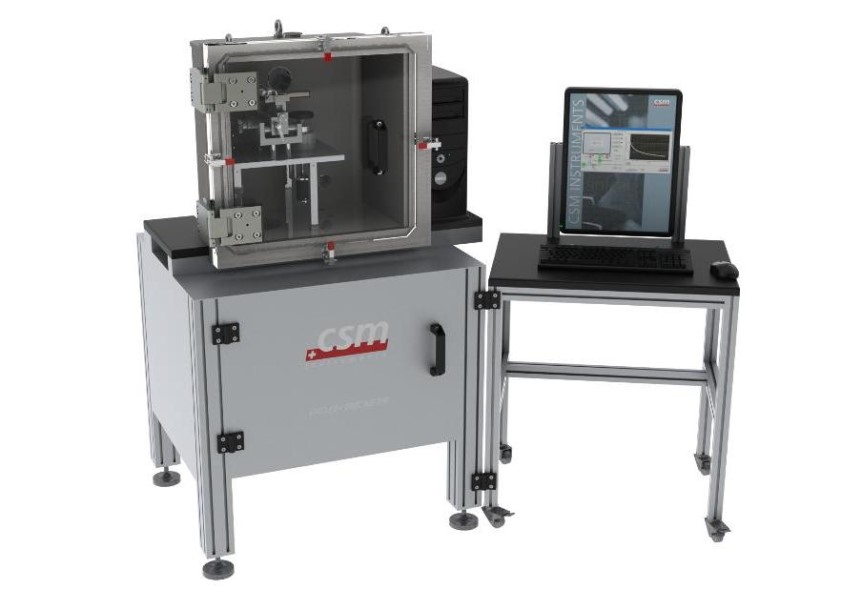

Рисунок 3 - Внешний вид приборов Tribometer модель VTR
Место нанесения
знака утверждения
типа
Место нанесения знака
утверждения типа
Место опломбирования
Место опломбирования
Лист № 3
всего листов 8
телом служит шарик из известного материала, входящий в комплект прибора, закрепленный
неподвижно в стержневом держателе. Контртело устанавливаются на образец на заданном
расстоянии от оси вращения платформы. Это расстояние (радиус следа износа на образце)
можно изменять с помощью верньерного установочного винта. Перед каждым измерением
проводится балансировка державки с контртелом, исключающая влияние их веса на создание
усилия прижима контртела к исследуемому образцу. Усилие прижима создают, помещая на
подставку держателя грузы с известной массой. Для измерения силы трения используется свя-
занный с державкой контртела сенсор на основе пружины и LVDT-датчика (дифференциаль-
ного трансформатора для измерения линейных перемещений).
Скольжение контртела относительно образца обеспечивают путем вращения платфор-
мы с образцом (при этом на образце след износа будет иметь форму окружности), или при
возвратно-поступательном движении образца (след износа – отрезок прямой линии).
Приборы Tribometer управляются с помощью компьютера, осуществляющего также
сбор, хранение и обработку результатов измерений. Перед проведением испытаний в компью-
тер вводятся параметры, характеризующие условия испытаний, прижимное усилие, расстоя-
ние от оси вращения диска до оси контртела, а также параметры, характеризующие материал
контртела. Значения всех введенных параметров отображается на дисплее компьютера. Кроме
этого при измерении на дисплее отображаются значения измеренных величин: коэффициента
трения и частоты вращения образца.
Приборы Tribometer оснащены защитным кожухом. Модели TRB и VTR имеют про-
зрачный и герметичный кожух - для проведения измерений в контролируемых условиях ок-
ружающей среды, с изменяемой влажностью, составом микроатмосферы. Для проведения из-
мерений в жидкости приборы Tribometer оснащены специальными кюветами.
Модель TRB приборов Tribometer является базовой.
Модель THT приборов Tribometer дополнительно к базовой модели оснащена испыта-
тельной камерой с высокотемпературным нагревателем, высокотемпературным контроллером
и системой охлаждения, что позволяет проводить измерения коэффициента трения при кон-
тролируемых высоких температурах. Температура нагревателя и вблизи поверхности испыты-
ваемого образца контролируется хромель-копелевыми термопарами.
Модель VTB приборов Tribometer позволяет выполнять измерения коэффициента тре-
ния в вакууме. В модели VTB базовый блок расположен в вакуумной камере, под которой
расположена система вакуумирования.
Значение частоты вращения образца, измеряемое приборами Tribometer, используется
для вычисления пути трения при исследовании приведенного износа пар трения.
Программное обеспечение
Программное обеспечение (ПО) приборов Tribometer используется при проведении
штатных измерений и связи с внешними информационными каналами.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
Идентификационное
наименование ПО
Номер версии
(идентифи-
кационный но-
мер) ПО
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняяе-
мого кода)
Алгоритм вычисления
цифрового идентифика-
тора ПО
TriboX Software
4.0 и выше
-
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» в соответствии с Р 50.2.077-2014.
Лист № 4
всего листов 8
Метрологические и технические характеристики
Метрологические и технические характеристики приборов Tribometer приведены в
таблице 2.
Таблица 2
Значение характеристики для моделей
прибора Tribometer
Наименование характеристики
Диапазон измерений коэффициента трения
Пределы допускаемой относительной погрешности
измерений коэффициента трения, %
Диапазон воспроизведения нагрузки, создающей уси-
лие прижима, Н
1…20
Пределы допускаемой относительной погрешности
воспроизведения нагрузки, создающей усилие при-
жима, %
± 1,5
Диапазон измерений частоты вращения испытывае-
мого образца, об/мин
0,06…600
Пределы допускаемой относительной погрешности
измерений частоты вращения испытываемого образ-
ца, %
± 0,5
Диапазон значений линейной скорости перемещения
образца относительно контртела, см/с
0,01…50
Допустимый диаметр испытываемого образца, мм
Длина следа износа на образце при возвратно-
поступательном движении, мм
Верхнее значение диапазона температуры в испыта-
тельной камере,
о
С
Питание от сети переменного тока напряжением, В
частотой, Гц
+
10
230
-
10
50…60
Потребляемая мощность, В·А, не более:
TRB THTVTR
0,01…1
± 3
Диапазон задаваемых значений радиуса следа износаот 3 до 25
на образце, мм
от 10 до 60
от 6 до 50
-1000-
100028002400
Габаритные размеры, мм, не более
- измерительного блока
длина (глубина)
ширина
высота
- измерительного блока с открытой крышкой
длина (глубина)
ширина
высота
- высокотемпературный контроллер
длина (глубина)
ширина
высота
- блока охлаждения
длина (глубина)
ширина
высота
- вакуумной камеры
длина (глубина)
ширина
высота
260
238
160
560
325
480
1160
700
1570
Масса, кг, не более:
- измерительного блока
- компьютера с монитором
- высокотемпературный контроллер
- блок охлаждения
- вакуумной камеры
Рабочие условия применения:
- температура окружающего воздуха,
о
С
- относительная влажность при 30
0
С и более
низких температурах, без конденсации влаги, %
- атмосферное давление кПа
Лист № 5
всего листов 8
Продолжение таблицы 2
340430340
510510510
480542480
570570570
510510510
620620620
60 60 60
17 17 17
- 2 --
15 -
--450
23 ± 5
до 75
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации TRB 2014.001 РЭ – в левом ниж-
нем углу типографским способом и на переднюю поверхность корпуса - в виде наклеиваемой
пленки.
Количество,
шт
Примечание
Прибор для измерения коэффи-
циента трения Tribometer, модели
TRB, или модели THT, или модели
VTR в составе:
1
В соответствии с
заказом
Комплектность средства измерений
Комплектность приборов Tribometer приведена в таблице 3.
Таблица 3
НаименованиеОбозначение
Лист № 6
всего листов 8
Машина трения с измерительным
устройством
-
Компьютер с установленной про-
граммой TriboX и
19’’ ЖК дисплеем
-
Эксплуатационная документа-
ция, в том числе:
Комплект запасных частей и рас-
ходных материалов:
Грузы - 1 Н, 2 Н, 2 Н, 5 Н, 10 Н
Грузы – 0,25 Н, 0,5 Н,
20 Н, 30 Н, 60 Н
По дополнитель-
ному заказу
Шар (контртело) из стали (100 Сr6)
Ø 6 мм
-
Шары (контртела) из окиси алюми-
ния, нитрида кремния, карбида
вольфрама, стальные, из рубина и
сапфира Ø 1,5 – 10 мм
-
По дополнитель-
ному заказу
Контртело «штифт» Ø 6 мм из не-
ржавеющей стали AISI 420
-
Контртело «штифт» Ø 1,5 – 10 мм
из нержавеющей стали AISI 420
-
По дополнитель-
ному заказу
Стержень-держатель контртела
«шар» Ø 6 мм
-
Стержень-держатель контртела
«шар» Ø 1,5 – 10 мм
-
По дополнитель-
ному заказу
Стержень-держатель контртела
«штифт» Ø 6 мм
-
Стержень-держатель контртела
«штифт» Ø 1,5 – 10 мм
-
По дополнитель-
ному заказу
Держатель плоских образцов
(контртела) 4 x 4 мм
-
По дополнитель-
ному заказу
Алюминиевая кювета (только для
измерений в режиме вращения)
-
Пластиковая кювета, кювета из не-
ржавеющей стали Ø 20 и 30 мм
-
По дополнитель-
ному заказу
Продолжение таблицы 3
1В соответствии с
моделью прибора
Tribometer
1-
1
-
-
Руководство по эксплуатации
Паспорт
Методика поверки
TRB 2014.001 РЭ
TRB 2014.001 ПС
TRB 2014.001 МП
1
-
1-
-
-
10-
10-
1-
1-
Кюветы для измерений под слоем
жидкости:
1-
Лист № 7
всего листов 8
По дополнитель-
ному заказу
Продолжение таблицы 3
Фиксирующие кольца для образцов-
Ø 20 и 30 мм
Комплект инструментов (калиб--
ровочный набор)
1-
Поверка
осуществляется в соответствии с документом TRB 2014.001 МП «Инструкция. Приборы для
измерений коэффициента трения Tribometer моделей TRB, THT и VTR. Методика поверки»,
утвержденным первым заместителем генерального директора – заместителем по научной ра-
боте ГЦИ СИ ФГУП «ВНИИФТРИ» 02.12.2014 г.
Основные средства поверки:
- весы лабораторные ВЛТ (рег. № 19874-08), диапазон взвешивания до 10 кг, II класс точности
по ГОСТ 24104-2001;
- гири 4-го класса Г-4-1110 (рег. № 202-70);
- секундомер механический СОСпр-2б-2 (рег. № 11519-11), пределы допускаемой абсолютной
погрешности измерений ± 1 с.
Сведения о методиках (методах) измерений
1 ГОСТ 27640-88 «Материалы конструкционные и смазочные. Методы эксперимен-
тальной оценки коэффициента трения».
2 ГОСТ 11629-75 «Пластмассы. Метод определения коэффициента трения».
3 Приборы для измерений коэффициента трения Tribometer моделей TRB, THT и VTR.
Руководство по эксплуатации. TRB 2014.001 РЭ». Раздел 5.
Нормативные и технические документы, устанавливающие требования к приборам
Tribometer моделей TRB, THT и VTR
1 ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная trial для средств измерений
силы.
2 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям.
Изготовитель
Фирма «CSM Instruments SA», Швейцария.
Адрес: Rue de la Gare 4, Galileo Center, CH-2034, Peseux, Switzerland.
Тел./факс: +41325575621,Факс. +41325575610
Заявитель
ООО «Ниеншанц Сайнтифик», г. Санкт-Петербург.
Юридический (почтовый) адрес: 193318, г. Санкт-Петербург, ул Ворошилова, д. 2.
Тел. (812)-326-10-90, факс: (812) 325-58-64. E-mail:
Лист № 8
всего листов 8
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Тел./факс: (495) 526-63-00, E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.
«____» _____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56740-14 | Система измерений количества и показателей качества нефти № 822 ПСП "Чикшино" ТПП "ЛУКОЙЛ-Ухтанефтегаз" ООО "ЛУКОЙЛ-Коми" | Нет данных | Межрегиональное ОАО "Нефтеавтоматика", г.Уфа | 1 год | Перейти |
| 25512-08 | Приборы многоканальные узкопрофильные | Ф1766-АД | ОАО "Приборостроительный завод "Вибратор", г.С.-Петербург | 2 года | Перейти |
| 46941-11 | Приборы измерения параметров элементов защиты | ПЭЗ-1 | ОАО "НИИ газоразрядных приборов "Плазма", г.Рязань | 2 года | Перейти |
| 75650-19 | Приборы для измерения газопроницаемости и открытой пористости | ППМетр | ООО "ЭкогеосПром", г.Тверь | 1 год | Перейти |
| 54514-13 | Система измерений количества и параметров нефти сырой № 2023 ООО "ТНГК-Развитие" при УПСВ-2 "Бурейка" НГДУ "Нурлатнефть" | Нет данных | ООО "Домодедовский опытный машиностроительный завод" (ДОМЗ), г.Домодедово | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
