Весы платформенные для статического взвешивания СКЕЙЛ, ГРСИ 59557-14
Номер госреестра:
59557-14
Наименование СИ:
Весы платформенные для статического взвешивания
Обозначение типа:
СКЕЙЛ
Производитель:
ООО "Компания Скейл", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57518
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные для статического взвешивания «СКЕЙЛ»
Назначение средства измерений
Весы платформенные для статического взвешивания «СКЕЙЛ» (далее весы) предназна-
чены для определения массы различных грузов.
Описание средства измерений
Конструктивно весы состоят из грузоприёмного устройства и весоизмерительного при-
бора, соединённых между собой кабелем.
Общий вид весов представлен на рисунке 1.
Рисунок 1 – Общий вид весов
Принцип действия весов основан на преобразовании деформации упругих элементов ве-
соизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести
взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально
массе груза. Далее аналоговый электрический сигнал с датчиков поступает в весоизмеритель-
ный прибор, преобразовывается, обрабатывается, и затем результаты взвешивания отображают-
ся на дисплее.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пунк-
ты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и
Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство уравновешивания тары (Т.2.7.4.1).
Весы снабжены следующей функцией:
- сигнализация оперегрузке весов.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (напри-
мер, персональный компьютер, принтер и т.п.).
Лист № 2
Всего листов 10
Питание весов осуществляется от сети через адаптер сетевого питания или от батарей.
Для подключения внешних устройств (компьютер, принтер и т.п.) весы снабжены ин-
терфейсами: RS 232С, RS-485, RS-422C.
В весах используются весоизмерительные тензорезисторные датчики BSA и BSS фирмы
CAS, Р.Корея (Госреестр № 51261-12); датчики весоизмерительные SQC фирмы Ningbo BE-
NUI Electric Co., Ltd, Китай, а также весоизмерительные приборы CI, BI, NT и PDI фирмы
CAS, Р.Корея (Госреестр № 50968-12); индикатор СКИ-12 фирмы ООО «Компания Скейл»
(Госреестр № 58661-14).
Модификации весов обозначаются следующим образом:
СКЕЙЛ Х
1
Х
2
Х
3
Х
4
где Х
1
- наибольший предел взвешивания
Х
2
- тип грузоприемной платформы; СКП - платформа прямоугольной формы, СКТ -
низкопрофильная платформа с пандусами.
Х
3
- материал грузоприемной платформы; (Н)-нержавеющая сталь, (П)- конструкци-
онная сталь с покрытием из порошковой эмали.
Х
4
- габаритные размеры; длина х ширина, мм.
На маркировочной табличке весов указывают:
- обозначение модели весов;
- класс точности (III);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импорти-
руемых весов;
- серийный номер;
- знак утверждения типа.

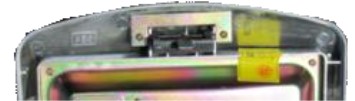

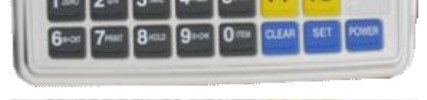

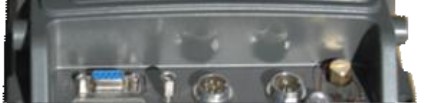

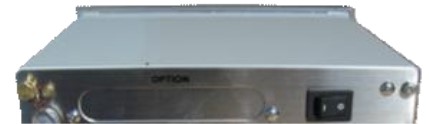

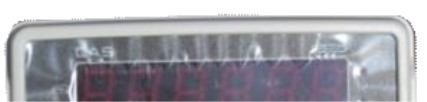

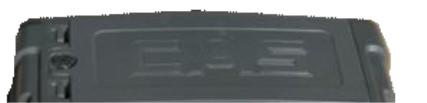

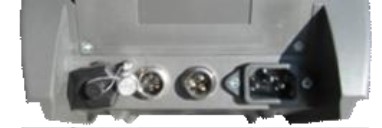

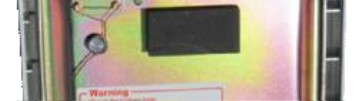

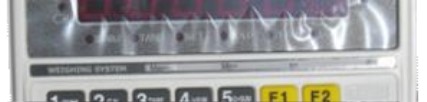

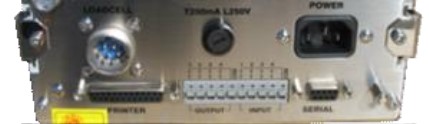

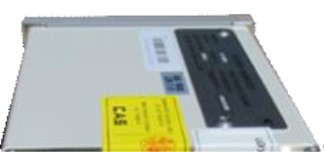

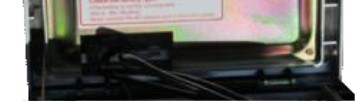

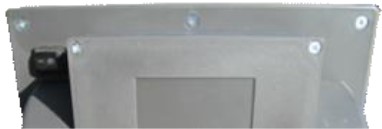

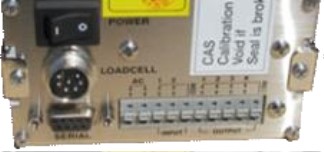

Схемы пломбировки от несанкционированного доступа приведены на рисунке 2.
Место пломбировки

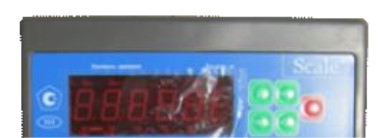

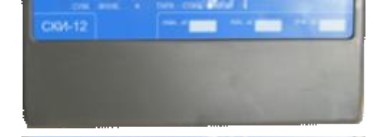

Индикатор СКИ-12
Индикатор CAS CI-6000A
Место пломбировки
Лист № 3
Всего листов 10
Место пломбировки
Индикатор CAS CI-5200A
Место пломбировки
Индикатор CAS CI-2400BS
Место пломбировки
Индикатор CAS CI-2001A
Место пломбировки
Индикатор CAS CI-200A
Лист № 4
Всего листов 10

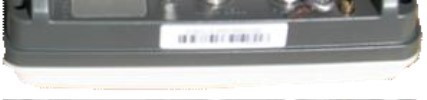

Место нанесения знака
поверки в виде наклейки
Знак поверки в виде наклейки наносится на корпус индикатора.
Индикатор CAS CI-1560A
Место пломбировки
Индикатор CAS NT-200A
Место пломбировки

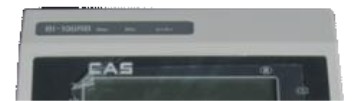

Индикатор CAS BI-100RB
Лист № 5
Всего листов 10
Рисунок 2 – Место пломбировки весов
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
СКИ
-
V-1.XX
-
-
CI-5000 series
firmware
-
-
-
CI-6000 series
firmware
-
Для CI-6000A:
1.01, 1.02, 1.03
-
-
Программное обеспечение
Программное обеспечение (далее – ПО) весов является встроенным и полностью метро-
логически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее весоизмерительного прибора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений
обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО
не может быть модифицировано без нарушения защитной пломбы и изменения положения пе-
реключателя юстировки. Кроме того, изменение ПО невозможно без применения специализи-
рованного оборудования производителя. Изменение ПО весов через интерфейс пользователя
невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации используется переключатель юстировки, плом-
бируемый с помощью разрушаемой наклейки.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст-
вии с МИ 3286-2010 – «А».
Таблица 1
Номер версии
(идентифика-
ционный но-
мер)
программного
обеспечения
Цифровой иденти-
фикатор про-
граммного обеспе-
чения (контрольная
сумма исполняемо-
го кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
Для CI-5010A,
CI-5200A:
1.0010, 1.0020,
1.0030
Место пломбировки

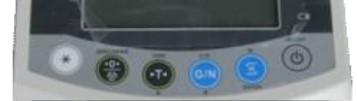

Индикатор CAS PDI
Лист № 6
Всего листов 10
CI-200 series
firmware
-
CI-1560 firm-
ware
-
1.00, 1.01, 1.02
CI-2001AC
firmware
-
1.00, 1.01, 1.02
BI series
firmware
-
NT series
firmware
-
PDI firmware
-
2.18, 2.19, 2.20
Для CI-200A,
CI-201A, CI-
200S/SC, CI-
201S/SC:
1.20, 1.21, 1.22
--
--
--
--
Для BI-100R,
BI-100RB
1.01, 1.02, 1.03
Для NT-200A,
NT-200S, NT-
201A, NT-201S
203, 204, 205
--
--
* Примечание - Идентификационное наименование программного обеспечения, цифро-
вой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления
цифрового идентификатора ПО не используется на устройствах при работе со встроен-
ным ПО.
Метрологические и технические характеристики
Модификация весов
для всех модификаций
III
0,5
1
Значение
характеристики
Наименование
характеристики
Класс точности по ГОСТ
OIML R 76-1-2011
Максимальная нагрузка,
Max, т
СКЕЙЛ-0,5СКП1010; СКЕЙЛ-0,5СКТ. 1010;
СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012;
СКЕЙЛ-0,5СКП.1015; СКЕЙЛ-0,5СКП.1212;
СКЕЙЛ-0,5СКП.1215; СКЕЙЛ-0,5СКП.1515;
СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-0,5СКП.1520;
СКЕЙЛ-0,5СКП.1820
СКЕЙЛ-1СКП.1010; СКЕЙЛ-1СКТ. 1010;
СКЕЙЛ-1СКТ. 1012: СКЕЙЛ-1СКП.1012;
СКЕЙЛ-1СКП.1015; СКЕЙЛ-1СКП.1212; СКЕЙЛ-
1СКП.1215; СКЕЙЛ-1СКП.1515; СКЕЙЛ-
1СКП.1518; СКЕЙЛ-1СКП.1520; СКЕЙЛ-
1СКП.1820
Лист № 7
Всего листов 10
Модификация весов
2
3
5
4
10
20
40
0,2
0,5
Наименование
характеристики
Значение
характеристики
Минимальная нагрузка,
Min, кг
Поверочный интервал
е, и
действительная
цена деления, d, (е=d),кг
СКЕЙЛ-2 СКТ.1010; СКЕЙЛ-2СКТ.1012; СКЕЙЛ-
2 СКП.1012; СКЕЙЛ-2 СКП.1015; СКЕЙЛ-2СКП.
1212; СКЕЙЛ-2СКП. 1215; СКЕЙЛ-2СКП. 1515;
СКЕЙЛ-2СКП.1518; СКЕЙЛ-2СКП.1520; СКЕЙЛ-
2СКП.1820
СКЕЙЛ-3СКП. 1015; СКЕЙЛ-3СКП. 1215;
СКЕЙЛ-3СКП. 1515; СКЕЙЛ-3СКП.1518;
СКЕЙЛ-3СКП.1520; СКЕЙЛ-3СКП.1820
СКЕЙЛ-5СКП. 1515; СКЕЙЛ-5СКП.1518;
СКЕЙЛ-5СКП.1520; СКЕЙЛ-5СКП.1820
СКЕЙЛ-0,5СКП1010; СКЕЙЛ-0,5СКТ. 1010;
СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012;
СКЕЙЛ-0,5СКП.1015; СКЕЙЛ-0,5СКП.1212;
СКЕЙЛ-0,5СКП.1215; СКЕЙЛ-0,5СКП.1515;
СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-0,5СКП.1520;
СКЕЙЛ-0,5СКП.1820
СКЕЙЛ-1СКП.1010; СКЕЙЛ-1СКТ. 1010;
СКЕЙЛ-1СКТ. 1012: СКЕЙЛ-1СКП.1012;
СКЕЙЛ-1СКП.1015; СКЕЙЛ-1СКП.1212; СКЕЙЛ-
1СКП.1215; СКЕЙЛ-1СКП.1515; СКЕЙЛ-
1СКП.1518; СКЕЙЛ-1СКП.1520; СКЕЙЛ-
1СКП.1820
СКЕЙЛ-2 СКТ.1010; СКЕЙЛ-2СКТ.1012; СКЕЙЛ-
2 СКП.1012; СКЕЙЛ-2 СКП.1015; СКЕЙЛ-2СКП.
1212; СКЕЙЛ-2СКП. 1215; СКЕЙЛ-2СКП. 1515;
СКЕЙЛ-2СКП.1518; СКЕЙЛ-2СКП.1520; СКЕЙЛ-
2СКП.1820; СКЕЙЛ-3СКУ; СКЕЙЛ-3СКП. 1015;
СКЕЙЛ-3СКП. 1215; СКЕЙЛ-3СКП. 1515;
СКЕЙЛ-3СКП.1518; СКЕЙЛ-3СКП.1520; СКЕЙЛ-
3СКП.1820
СКЕЙЛ-5СКП. 1515; СКЕЙЛ-5СКП.1518;
СКЕЙЛ-5СКП.1520; СКЕЙЛ-5СКП.1820
СКЕЙЛ-0,5СКП1010; СКЕЙЛ-0,5СКТ. 1010;
СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012;
СКЕЙЛ-0,5СКП.1015; СКЕЙЛ-0,5СКП.1212;
СКЕЙЛ-0,5СКП.1215; СКЕЙЛ-0,5СКП.1515;
СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-0,5СКП.1520;
СКЕЙЛ-0,5СКП.1820
СКЕЙЛ-1СКП.1010; СКЕЙЛ-1СКТ. 1010;
СКЕЙЛ-1СКТ. 1012: СКЕЙЛ-1СКП.1012;
СКЕЙЛ-1СКП.1015; СКЕЙЛ-1СКП.1212; СКЕЙЛ-
1СКП.1215; СКЕЙЛ-1СКП.1515; СКЕЙЛ-
1СКП.1518; СКЕЙЛ-1СКП.1520; СКЕЙЛ-
1СКП.1820
Лист № 8
Всего листов 10
Модификация весов
1
2
Наименование
характеристики
Значение
характеристики
СКЕЙЛ-2 СКТ.1010; СКЕЙЛ-2СКТ.1012; СКЕЙЛ-
2 СКП.1012; СКЕЙЛ-2 СКП.1015; СКЕЙЛ-2СКП.
1212; СКЕЙЛ-2СКП. 1215; СКЕЙЛ-2СКП. 1515;
СКЕЙЛ-2СКП.1518; СКЕЙЛ-2СКП.1520; СКЕЙЛ-
2СКП.1820; СКЕЙЛ-3СКУ; СКЕЙЛ-3СКП. 1015;
СКЕЙЛ-3СКП. 1215; СКЕЙЛ-3СКП. 1515;
СКЕЙЛ-3СКП.1518; СКЕЙЛ-3СКП.1520; СКЕЙЛ-
3СКП.1820
СКЕЙЛ-5СКП. 1515; СКЕЙЛ-5СКП.1518;
СКЕЙЛ-5СКП.1520; СКЕЙЛ-5СКП.1820
Пределы допускаемой по-
грешности при первичной
поверке*
ния тары
0≤m≤500еДля всех модификаций±0,5е
500е<m≤ 2000е ±1е
2000е<m≤10000е ±1,5е
Диапазон уравновешива-
Для всех модификаций 100% Max
Диапазон температуры
R 76-1–2011), ºC
- BSS фирмы CAS, Р.
от -10 до +40
бора (п. 3.9.2.2 ГОСТ
для модификаций с датчиками:
грузоприемной платфор-
-
B
SA фирмы CAS, Р.
К
орея
мы
(
п. 3.9.2.2 ГОСТ OIML
- SQC фирмы Ningbo BENUI Electric Co., Ltd, от -40 до +50
Китай от -30 до +70
Диапазон температуры
в
ес
оизмери
т
ельного п
р
и-
Для всех модификацийот -10 до +40
ния:
220
-
33
1,0х1,5х0,09
1,2х1,2х0,09
1,2х1,5х0,09
OIML R 76-1–2011), ºC
Параметры сетевого пита-
+
22
– напряжение, В
Для всех модификаций
50
±
1
– частота, Гц
Габаритные размеры ве-СКЕЙЛ-0,5СКП1010; СКЕЙЛ-0,5СКТ. 1010;
сов, ммСКЕЙЛ-1СКП.1010; СКЕЙЛ-1СКТ; 1010,1,0х1,0х0,09
длина
´
ширина
´
высота
СКЕЙЛ-2 СКТ.1010,
СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012;
СКЕЙЛ-1СКТ. 1012; СКЕЙЛ-1СКП.1012;1,0х1,2х0,09
СКЕЙЛ-2СКТ.1012; СКЕЙЛ-2 СКП.1012
СКЕЙЛ-0,5СКП.1015; СКЕЙЛ-1СКП.1015;
СКЕЙЛ-2 СКП.1015; СКЕЙЛ-3СКП. 1015
СКЕЙЛ-0,5СКП.1212; СКЕЙЛ-1СКП.1212;
СКЕЙЛ-2СКП. 1212
СКЕЙЛ-0,5СКП.1215; СКЕЙЛ-1СКП.1215;
СКЕЙЛ-2СКП. 1215; СКЕЙЛ-3СКП. 1215
СКЕЙЛ-0,5СКП.1515; СКЕЙЛ-1СКП.1515;
СКЕЙЛ-2СКП. 1515; СКЕЙЛ-3СКП. 1515;1,5х1,5х0,09
СКЕЙЛ-5СКП. 1515
СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-1СКП.1518;
СКЕЙЛ-2СКП.1518; СКЕЙЛ-3СКП.1518; СКЕЙЛ-1,5х1,8х0,09
5СКП.1518
Лист № 9
Всего листов 10
Наименование
Значение
69
110
характеристики
Модификация весов
характеристики
СКЕЙЛ-0,5СКП.1520; СКЕЙЛ-1СКП.1520;
СКЕЙЛ-2СКП.1520; СКЕЙЛ-3СКП.1520; СКЕЙЛ-1,5х2,0х0,09
5СКП.1520
СКЕЙЛ-0,5СКП.1820; СКЕЙЛ-1СКП.1820;
СКЕЙЛ-2СКП.1820; СКЕЙЛ-3СКП.1820; СКЕЙЛ-1,8х2,0х0,09
5СКП.1820
Масса, кг, не болееСКЕЙЛ-0,5СКП1010; СКЕЙЛ-1СКП.101074
СКЕЙЛ-2СКТ.1012;78
СКЕЙЛ-0,5СКТ. 1010; СКЕЙЛ-1СКТ. 1010;
СКЕЙЛ-2 СКТ.1010
СКЕЙЛ-0,5СКТ. 1012; СКЕЙЛ-0,5СКП.1012;
СКЕЙЛ-1СКП.101283
СКЕЙЛ-2 СКП.1012
СКЕЙЛ-0,5СКП.1015; СКЕЙЛ-1СКП.1015;
СКЕЙЛ-2 СКП.1015;120
СКЕЙЛ-3СКП. 1015
СКЕЙЛ-0,5СКП.1212; СКЕЙЛ-1СКП.1212;
СКЕЙЛ-2СКП. 1212
СКЕЙЛ-0,5СКП.1215; СКЕЙЛ-0,5СКП.1515;
СКЕЙЛ-1СКП.1215; СКЕЙЛ-1СКП.1515; СКЕЙЛ-
2СКП. 1215; СКЕЙЛ-2СКП. 1515;150
СКЕЙЛ-3СКП. 1515; СКЕЙЛ-3СКП.1518;
СКЕЙЛ-5СКП. 1515;
СКЕЙЛ-0,5СКП.1518; СКЕЙЛ-1СКП.1518;
СКЕЙЛ-2СКП.1518;170
СКЕЙЛ-3СКП.1520; СКЕЙЛ-5СКП.1518;
СКЕЙЛ-0,5СКП.1520; СКЕЙЛ-1СКП.1520;
СКЕЙЛ-2СКП.1520;190
СКЕЙЛ-5СКП.1520;
СКЕЙЛ-0,5СКП.1820; СКЕЙЛ-1СКП.1820;
СКЕЙЛ-2СКП.1820210
СКЕЙЛ-5СКП.1820
* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и
маркировочную табличку, расположенную на корпусе весов.
Комплектность средства измерений
1. Весы……………………………………………………………………………………….1 шт.
2. Руководство по эксплуатации…………..……………………………………………….1 шт.
Примечание: адаптер сетевой и (или) элементы питания продаются отдельно.
Лист № 10
Всего листов 10
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011,
«Весы неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания».
Основные средства поверки: гири, соответствующие классу точности М
1
, М
2
по
ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения
представлены в руководстве по эксплуатации в разделе 2.
Сведения о методиках (методах) измерений
Измерение массы на весах проводится согласно разделу 5 «Установка и работа с весами»
документов «Весы платформенные для статического взвешивания «СКЕЙЛ». Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам
платформенным для статического взвешивания «СКЕЙЛ»
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3. ТУ 4274-001-7710343855-04 «Весы платформенные для статического взвешивания
типа «СКЕЙЛ»
.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
-
осуществление торговли.
Изготовитель
Общество с ограниченной ответственностью «Компания Скейл»
(ООО «Компания Скейл»), г. Москва
109263, г. Москва, ул.Текстильщиков 7-я, д.7, корп.1.
тел. (495) 742-57-34
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«_____» _______________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28751-05 | Весы электронные лабораторные | BW-K/BX-K | Фирма "Shimadzu Deutschland GmbH", Германия | 1 год | Перейти |
| 34155-07 | Весы электронные платформенные | FS-i | Фирма "A&D Company Ltd.", Япония | 1 год | Перейти |
| 14016-94 | Весы | RC | Фирма "Sartorius" AG, Германия | 1 год | Перейти |
| 3452-85 | Весы рычажные циферблатные | РП-150Ц24бт, РП-100Ц24бт, 7001 РП-100ЦД24, 7002 РП-150ЦД24 | Механический завод, Казахстан, г.Кокчетав | 1 год (ГОСТ 8.002-71) | Перейти |
| 20897-06 | Весы конвейерные | BW | Фирма "Schenck Process GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
