Приложение к свидетельству № 57516
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные для статического взвешивания «Trial»
Назначение средства измерений
Весы электронные для статического взвешивания «СКЕЙЛ» (далее весы) предназначены
для определения массы различных грузов.
Описание средства измерений
Конструктивно весы состоят из грузоприёмного устройства и весоизмерительного при-
бора, соединённых между собой кабелем. Грузоприемное устройство может быть выполнено в
виде платформы П-образной формы или двух балок.
Общий вид весов представлен на рисунке 1.
Рисунок 1 – Общий вид весов
Принцип действия весов основан на преобразовании деформации упругих элементов ве-
соизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести
взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально
массе груза. Далее аналоговый электрический сигнал с датчиков поступает в весоизмеритель-
ный прибор, преобразовывается, обрабатывается, и затем результаты взвешивания отображают-
ся на дисплее.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пунк-
ты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и
Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания массы тары (Т.2.7.5);
- устройство уравновешивания тары (Т.2.7.4.1).
Весы снабжены следующей функцией:
- сигнализация оперегрузке весов.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (напри-
мер, персональный компьютер, принтер и т.п.).
Лист № 2
Всего листов 8
Питание весов осуществляется от сети через адаптер сетевого питания или от батарей.
Для подключения внешних устройств (компьютер, принтер и т.п.) весы снабжены ин-
терфейсами: RS 232С, RS-485, RS-422C.
В весах используются весоизмерительные тензорезисторные датчики BSA и BSS фирмы
CAS, Р.Корея (Госреестр № 51261-12); SQC фирмы Ningbo BENUI Electric Co., Ltd, Китай, а
также весоизмерительные приборы CI, BI, NT и PDI фирмы CAS, Р.Корея (Госреестр
№ 50968-12); индикатор СКИ-12 фирмы ООО «Компания Скейл» (Госреестр № 58661-14).
Модификации весов обозначаются следующим образом:
СКЕЙЛ Х
1
Х
2
Х
3
Х
4
где Х
1
- наибольший предел взвешивания
Х
2
- тип грузоприемной платформы; СКУ- платформа П-образной формы, СКБ-
низкопрофильная платформа виде двух балок.
Х
3
- материал грузоприемной платформы; (Н)-нержавеющая сталь, (П)- конструк-
ционная сталь с покрытием из порошковой эмали.
Х
4
- габаритные размеры; длина х ширина, мм.
На маркировочной табличке весов указывают:
- обозначение модели trial; -
класс точности (III);
- значения Max, Min, e;
- торговую марку изготовителя или его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импорти-
руемых весов;
- серийный номер;
- знак утверждения типа.

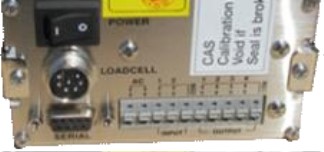

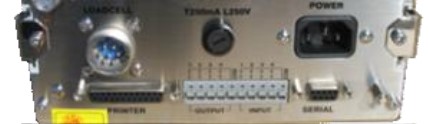

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место пломбировки
Индикатор СКИ-12
Индикатор CAS CI-6000A
Место пломбировки
Лист № 3
Всего листов 8
Место пломбировки
Индикатор CAS CI-5200A
Место пломбировки
Индикатор CAS CI-2400BS
Место пломбировки
Индикатор CAS CI-2001A
Место пломбировки
Лист № 4
Всего листов 8
Индикатор CAS CI-200A
Место нанесения знака
поверки в виде наклейки
Знак поверки в виде наклейки наносится на корпус индикатора.
Индикатор CAS CI-1560A
Место пломбировки
Индикатор CAS NT-200A
Место пломбировки
Индикатор CAS BI-100RB
Лист № 5
Всего листов 8
Рисунок 2 – Место пломбировки весов
Программное обеспечение
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
СКИ
-
V-1.XX
-
-
CI-5000 series
firmware
-
-
-
Программное обеспечение (далее — ПО) весов является встроенным, используется в
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных
воздействий соответствует требованиям ГОСТ OIML R 76-1–2011 п. 5.5.1 «Устройства со
встроенным программным обеспечением». ПО не может быть модифицировано или загружено
через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспе-
чивается невозможностью изменения ПО без применения специализированного оборудования
производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации используется переключатель юстировки, плом-
бируемый с помощью разрушаемой наклейки.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст-
вии с МИ 3286-2010 – «А».
Таблица 1
Номер версии
(идентифика-
ционный но-
мер)
программного
обеспечения
Цифровой иденти-
фикатор про-
граммного обеспе-
чения (контрольная
сумма исполняемо-
го кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
Для CI-5010A,
CI-5200A:
1.0010, 1.0020,
1.0030
Место пломбировки
Индикатор CAS PDI
Лист № 6
Всего листов 8
CI-6000 series
firmware
-
Для CI-6000A:
1.01, 1.02, 1.03
CI-200 series
firmware
-
CI-1560 firm-
ware
-
1.00, 1.01, 1.02
CI-2001AC
firmware
-
1.00, 1.01, 1.02
BI series
firmware
-
NT series
firmware
-
PDI firmware
-
2.18, 2.19, 2.20
--
Для CI-200A,
CI-201A, CI-
200S/SC, CI-
201S/SC:
1.20, 1.21, 1.22
--
--
--
--
Для BI-100R,
BI-100RB
1.01, 1.02, 1.03
Для NT-200A,
NT-200S, NT-
201A, NT-201S
203, 204, 205
--
--
* Примечание - Идентификационное наименование программного обеспечения, цифро-
вой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления
цифрового идентификатора ПО не используется на устройствах при работе со встроен-
ным ПО.
Метрологические и технические характеристики
Модификация весов
для всех модификаций
III
СКЕЙЛ-2СКБ; СКЕЙЛ-2СКУ
1
Значение
характеристики
Наименование
характеристики
Класс точности по
ГОСТ OIML R 76-1-
2011
Максимальная на-
грузка, Max, т
Минимальная нагруз-
ка, Min, кг
СКЕЙЛ-0,5СКБ; СКЕЙЛ-0,5СКУ
СКЕЙЛ-1СКБ; СКЕЙЛ-1СКУ
СКЕЙЛ-2СКБ; СКЕЙЛ-2СКУ
СКЕЙЛ-3СКУ
СКЕЙЛ-0,5СКБ; СКЕЙЛ-0,5СКУ
СКЕЙЛ-1СКБ; СКЕЙЛ-1СКУ
СКЕЙЛ-2СКБ; СКЕЙЛ-2СКУ
СКЕЙЛ-0,5СКБ; СКЕЙЛ-0,5СКУ
СКЕЙЛ-1СКБ; СКЕЙЛ-1СКУ
0,5
1
2
3
4
10
20
0,2
0,5
Поверочный интервал
е, и
действительная
цена деления, d,
(е=d),кг
Лист № 7
Всего листов 8
Пределы допускаемой п
грешности при первичн
поверке*
шивания тары
0≤m≤500еДля всех модификаций±0,5е
500е<m≤ 2000е ±1е
2000е<m≤10000е ±1,5е
Диапазон уравнове-
Для всех модификаций 100% Max
питания:
220
-
33
Диапазон температу-для модификаций с датчиками:
ры грузоприемной- BSA фирмы CAS, Р.Кореяот -10 до +40
платформы(п. 3.9.2.2- BSS фирмы CAS, Р.Кореяот -40 до +50
ГОСТ OIML R 76-1–- SQC фирмы Ningbo BENUI Electric Co., Ltd, Китайот -30 до +70
2011), ºC
Диапазон температу-
ры весоизмерительно-
го прибора (п. 3.9.2.2Для всех модификацийот -10 до +40
ГОСТ OIML R 76-1–
2011), ºC
Параметры сетевого
+
22
– напряжение, В
Для всех модификаций
50
±
1
– частота, Гц
Габаритные размерыTrial-0,5СКБ; СКЕЙЛ-1СКБ; СКЕЙЛ-2СКБ
0,1х1,2х0,07
весов, м
сота, м
СКЕЙЛ-3СКУ
длина
´
ширина
´
вы-
СКЕЙЛ-0,5СКУ; СКЕЙЛ-1СКУ; СКЕЙЛ-2СКУ
0,8х1,2х0,07
35
Масса, кг, не болееСКЕЙЛ-0,5СКБ; СКЕЙЛ-1СКБ; СКЕЙЛ-2СКБ30
СКЕЙЛ-0,5СКУ; СКЕЙЛ-1СКУ; СКЕЙЛ-2СКУ;
СКЕЙЛ-3СКУ
* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и
маркировочную табличку, расположенную на корпусе весов.
Комплектность средства измерений
1. Весы……………………………………………………………………………………….1 шт.
2. Руководство по эксплуатации…………..……………………………………………….1 шт.
Примечание: адаптер сетевой и (или) элементы питания продаются отдельно.
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011,
«Весы неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания».
Основные средства поверки: гири, соответствующие классу точности М
1
, М
2
по
ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения
представлены в руководстве по эксплуатации в разделе 2.
Лист № 8
Всего листов 8
Сведения о методиках (методах) измерений
Измерение массы на весах проводится согласно разделу 5 «Установка и работа с весами»
документов «Весы электронные для статического взвешивания «СКЕЙЛ». Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам
электронным для статического взвешивания «СКЕЙЛ»
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3. ТУ 4274-001-7710343855-04 «Весы электронные для статического взвешивания типа
«СКЕЙЛ»
.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
-
осуществление торговли.
Изготовитель
Общество с ограниченной ответственностью «Компания Скейл»
(
ООО «Компания Скейл»)
109263, г. Москва, ул.Текстильщиков 7-я, д.7, корп.1.
тел. (495) 742-57-34
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«_____» _______________ 2014 г.
