Приложение к свидетельству № 57515
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
вакуумметры ВП, ТП, ЭКТ и ЭКВ,
и ЭКМВ, дифманометры ДП и ЭКД
Манометры МП, НП, ЭКН и ЭКМ,
мановакуумметры МВП, ТНП, ЭКТН
показывающие и сигнализирующие
Назначение средства измерений.
Манометры МП, НП, ЭКН и ЭКМ, вакуумметры ВП, ТП, ЭКТ и ЭКВ,
мановакуумметры МВП, ТНП, ЭКТН и ЭКМВ, дифманометры ДП и ЭКД показывающие и
сигнализирующие (далее приборы) предназначеныдля измерений избыточного (в т.ч.
вакуумметрического) давления, а также разности давлений жидкостей, газов и паров (в том
числе агрессивных).
Описание средства измерений
Приборы состоят из первичного преобразователя, преобразующего давление в
перемещение чувствительного элемента и механизма, преобразующего это перемещение в
угловое перемещение стрелки, пропорциональное измеряемому давлению.
Приборы с верхними пределами измерений до 40 кПа принято также называть
«напоромерами», «тягомерами» и «тягонапоромерами».
Приборы выпускаются в цилиндрическом или прямоугольном корпусах. Приборы
имеют предохранительное стекло. Для присоединения к месту отбора давления приборы
снабженыштуцером, который располагается в нижней части, сбоку либо сзади корпуса
прибора (в дифманометрах установлены два штуцера).
Модели с цилиндрическим корпусом могут быть диаметром от 30 до 250 мм (в этом
случае к буквенному обозначению модели дописываются цифры, соответствующие диаметру
корпуса).
Приборы моделей МП могут дополняться шкалами температуры, как совмещенными
со шкалами давления, так и автономно, функцией электрического выходного сигнала по
измеряемому давлению, а также цифровой индикацией.
Приборы виброустойчивого исполнения могут заполняться специальной вязкой
жидкостью.
Некоторые модели имеют возможность замыкания и размыкания электрических цепей
с помощью сигнализирующего устройства, выполненного на основе: микропереключателей
(Вм); механических контактов с магнитным поджатием и без поджатия (Эп); индукционных
контактов (Эи); электронных контактов (Эе).
Диапазон измерений указанных моделей может быть различным, в пределах диапазона,
указанного в таблице 1.

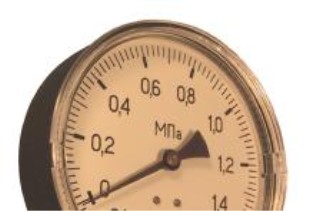

Рис1.Общийвидманометров
Рис2.Общийвидманометров
Лист № 2
Всего листов 5
показывающих МПпоказывающих НП
Рис3.Общийвид
сигнализирующих ЭКН
манометров
Рис4.Общийвидманометров
сигнализирующих ЭКМ
Рис5.Общийвид
показывающих ВП
вакуумметров Рис6.Общийвидвакуумметров
показывающих ТП
Рис. 7. Общий вид
показывающих ТНП
мановакуумметров Рис 8. Общий вид вакуумметров
сигнализирующих ЭКТ
Лист № 3
Всего листов 5
Рис.9.Общийвид
сигнализирующих ЭКВ
вакуумметров
Р
и
с. 10. Общий вид ма
н
ов
а
к
у
у
м
метров
показывающих МВП
Рис. 11. Общий вид мановакуумметров
сигнализирующих ЭКМВ
Рис.12.Общийвиддифманометров
показывающих ДП
Рис.13.Общийвиддифманометров
сигнализирующих ЭКД
Метрологические и технические характеристики
Наименование модели и диапазоны измерений, указаны в таблице 1.
Лист № 4
Всего листов 5
Наименование и тип прибора
Диапазон измерений
±
1,5;
±
2,5;
±
4
±
0,6;
±
1,0;
±
4
±
1,5;
±
2,5;
±
0,15;
±
0,25;
±
0,4;
±
0,6;
±
1,0;
±
1,5
±
0,1;
±
0,15;
±
025;;
±
1,0;
±
1,5
Таблица 1
от 0 до 600
от минус 0,1 до 0
от минус 0,1 до 2,4
от 0 до 40
от минус 40 до 0
от минус 40 до 40
от 0,5 кПа до 600 МПа
от 0 до 600
от минус 0,1 до 0
от минус 0,1 до 2,4
от 0 до 40
от минус 40 до 0
от минус 40 до 40
от 0,5 кПа до 600 МПа
Манометры МП, (МПа)
Вакуумметры ВП, (МПа)
Мановакуумметры МВП, (МПа)
Манометры (напоромеры) НП, (кПа)
Вакуумметры (тягомеры) ТП, (кПа)
Мановакуумметры (тягонапоромеры) ТНП
Дифманометры ДП
Манометры сигнализирующие ЭКМ, (МПа)
Вакуумметры сигнализирующие ЭКВ, (МПа)
Мановакуумметры сигнализирующие ЭКМВ (МПа)
Манометры сигнализирующие (напоромеры) ЭКН, кПа
Вакуумметры сигнализирующие (тягомеры) ЭКТ, кПа
Мановакуумметрысигнализирующие(тягонапоромеры)
ЭКТН
Дифманометры сигнализирующие ЭКД
Пределы допускаемой основной погрешности, % от диапазо-
на измерений:
Приборы с диаметром шкалы (30,40,50,63) мм
Приборы с диаметром шкалы 100 мм
Приборы с диаметром шкалы 150 мм
Приборы с диаметром шкалы 250 мм
Диапазон температур окружающего воздуха, °С
от минус 60 до 60
от минус 40 до 60
от минус 20 до 60;
(в зависимости от модели)
Дополнительная погрешность от воздействия изменения тем-
пературы измеряемой среды, %/10°С от диапазона измерений
Масса, кг
Габаритные размеры, диаметр×длина, мм, не более
от
±
0,1 до
±
4
(в зависимости от модели)
от 0,15 до 8,7 (в за-
висимости от модели)
170×250
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на
прибор клеится наклейка с изображением знака утверждения типа.
Комплектность средства измерений
Прибор- 1шт.
Паспорт- 1шт.
Упаковка- 1шт.
Методика поверки- 1 шт
Поверка
осуществляется по методике поверки «Манометры МП, НП, ЭКН и ЭКМ, вакуумметры ВП,
ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТНП, ЭКТН и ЭКМВ, дифманометры ДП и ЭКД
показывающие и сигнализирующие», утверждённой ФГУП «ВНИИМС» 10.02.2014 г.
Лист № 5
Всего листов 5
При поверке используются: манометры грузопоршневые МВП- 2,5; МП- 6; МП- 60;
МП-600, МП-2500, Ж-10000 с классом точности 0,05; задатчики давления «Воздух 4000»
с кл. т. 0,05, микроманометры МКВ-250 с кл. т. 0,05 и другие эталоны, имеющие
метрологические характеристики не хуже, чем у перечисленных выше приборов.
Сведения о методиках (методах) измерений
- «Дифманометры ДП показывающие. Паспорт»,
- «Манометры МП, вакуумметры ВП, мановакуумметры МВП показывающие. Пас-
порт»,
- «Манометры ЭКМ, ЭКН мановакуумметры ЭКМВ, ЭКТ, вакуумметры ЭКВ,
ЭКТН, дифманометры ЭКД сигнализирующие. Паспорт»,
- «Дифманометры ДП и ЭКД. Паспорт».
Нормативные и технические документы, устанавливающие требования к манометрам
МП, НП, ЭКН и ЭКМ, вакуумметрам ВП, ТП, ЭКТ и ЭКВ, мановакуумметрам МВП,
ТНП и ЭКМВ, дифманометрам ДП и ЭКД показывающим и сигнализирующим
1. ТУ 4212-001-62100924-2010 «Манометры МП, НТ, ЭКН и ЭКМ, вакуумметры ВП,
ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТНП, ЭКТН и ЭКМВ, дифманометры ДП
и ЭКД показывающие и сигнализирующие, термометры ТБП и вспомогательная
арматура к ним.
2. ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления
до 250 МПа»
регулирования
установленных
безопасности к
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Осуществлениепроизводственногоконтролянадсоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасных производственных объектов.
Изготовитель
ООО НПО «ЮМАС», г. Москва, ул. Ярцевская, д. 29, корп. 2
Тел: (495) 730-20-20; (499) 726-30-04/-05/-06; Факс:(499)
141-67-02
Эл. почта:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» ____________2014 г.
