ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные Штрих МВА
Назначение средства измерений
Весы автомобильные Штрих МВА (далее – весы) предназначены для статического
измерения массы автомобилей и автопоездов.
Описание средства измерений
Весы состоят из грузоприемного устройства (далее – ГПУ), включающего от одной до
4-х грузоприемных платформ со встроенными весоизмерительными тензорезисторными датчи-
ками (далее – датчики), и весового терминала (далее – терминал).
Принцип действия весов основан на преобразовании деформации упругого элемента
датчика, возникающей под действием силы тяжести груза, находящегося на ГПУ, в электри-
ческий сигнал, пропорциональный массе груза. Далее этот сигнал передается по кабелю на
терминал, где преобразуется в цифровой код и обрабатывается. Измеренное значение массы
отображается на дисплее терминала и/или выводится на внешнее электронное устройство
(табло индикации, компьютер, принтер).
В качестве терминала в весах используется весовой индикатор VT 300, изготавливае-
мый фирмой "Vishay Transducers", Израиль.
В весах применяются датчики следующих типов:
– "Column", модель "BM14G" (фирма "Zhonghang Eleсtronic Measuring Instruments Co. Ltd."
(ZEMIC), КНР, Государственный реестр средств измерений РФ № 55371-13;
– "QS" и "ZS", моделей "QS" и "ZSF" соответственно (фирма "Keli SENSING
TECHNOLOGY (Ningbo) Co., Ltd."), КНР, Государственный реестр средств измерений
РФ № 57673-14 и № 57674-14.
Общий вид весов представлен на рисунке 1.
Рисунок 1 – Общий вид весов автомобильных Штрих МВА.
Весы выпускаются пяти модификаций, отличающихся интервалами взвешивания и
значениями нормируемых метрологических характеристик (обозначение 30-10, 40-20, 60-20,
80-50 и 100-50).
В весах предусмотрены следующие устройства:
– устройство первоначальной установки нуля в диапазоне ±10 % Max;
– устройство слежения за нулем в диапазоне ±2 % Max;
– устройство выборки массы тары в диапазоне от 0 до 50% Max.
Лист № 2
Всего листов 5
Весы поставляются с интерфейсом RS-232 / RS-485 для связи с персональным компьюте-
ром.
На ГПУ весов и на терминале прикрепляется табличка, разрушающаяся при удалении,
содержащая следующую информацию:
– наименование или товарный знак предприятия-изготовителя;
– условное обозначение весов;
– номер весов по системе нумерации предприятия-изготовителя;
– класс точности весов по ГОСТ OIML R 76-1-2011;
– значение Max;
– значение Min;
– значение е и d;
– знак утверждения типа средства измерений;
– значение идентификатора программного обеспечения;
– год изготовления.

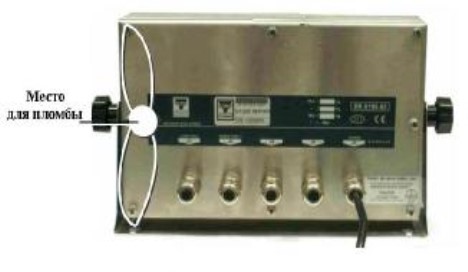

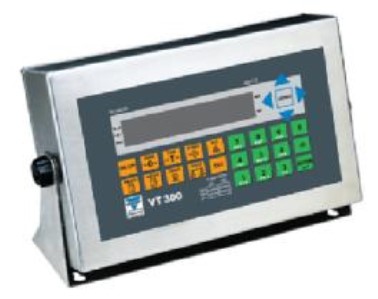

Общий вид и место пломбирования терминала весов показаны на рисунке 2.
Рисунок 2 – Общий вид и место пломбирования терминала весов Штрих МВА.
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, т.е. использует-
ся в стационарной (закрепленной) аппаратной части с определенными программными средст-
вами и не может быть модифицировано или загружено через какой-либо интерфейс или с по-
мощью других средств после принятия защитных мер.
Идентификация и защита метрологически значимой части ПО осуществляется с по-
мощью последовательно отображаемых на дисплее терминала при включении весов иденти-
фикационного наименования ПО, номера версии (идентификационного номера) ПО и цифро-
вого идентификатора ПО (контрольной суммы), а также пломбирования терминала.
Cведения об идентификационных данных ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО VT 300_EWB
Номер версии (идентификационный номер) ПО 21-11-04
Цифровой идентификатор ПО 55343
Цифровой идентификатор (контрольная сумма) и пломбирование терминала в достаточ-
ной мере защищают метрологически значимую часть ПО от преднамеренных и непреднаме-
ренных изменений и соответствуют уровню "высокий" по Р 50.2.077-2014.
Метрологические и технические характеристики
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного ин-
тервала (е), действительной цены деления (d) и пределы допускаемой погрешности при поверке в
Лист № 3
Всего листов 5
соответствующих интервалах взвешивания, в зависимости от модификации, приведены в
таблице 2.
40
60
80
–
33
Max,
т
Количество
датчиков
30
– пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоен-
ному значению пределов допускаемой погрешности при поверке.
– число поверочных интервалов, n.................................................................от 1600 до 3000
– класс точности по ГОСТ OIML R 76-1-2011................................................... средний (III)
– диапазон выборки массы тары, т ..............................................................от 0 до 50% Max
– температурный диапазон,
о
С:
– для грузоприемного устройства:
– сдатчикамитипа"Column".............................................................от минус 30 до плюс 40
– сдатчикамитипа"QS" и"ZS"...................................................от минус 10 до плюс 40
– длявесовоготерминала..................................................................от плюс 10 до плюс 40
– электрическое питание весов от сети переменного тока:
– напряжением, В..................................................................................................... 220
+22
– частотой, Гц..............................................................................................................50 ±1
– значения габаритных размеров грузоприемного устройства, количество грузоприемных
платформ, количество датчиков и масса грузоприемного устройства, в зависимости от максималь-
ной нагрузки (Max), представлены в таблице 3.
Таблица 3
ГабаритныеразмерыКоличествоМасса
грузоприемного устройства, грузоприемных грузоприемного устройства,
мм, не болееплатформт, не более
6400х3000х400 1 4 4,5
12400х3000х400267
6400х3000х400144,5
12400х3000х40026 7
18400х3000х40038 10,5
12400х3000х40026 7
18400х3000х40038 10,5
12400х3000х40026 7
18400х3000х40038 10,5
24400х3000х4004 10 14
Обозначение
модификации
Интервал взвешивания
30-10
40-20
60-20
80-50
100-50
Таблица 2
Max, Min, е=d,
ткгкг
3020010
4040020
6040020
80100050
100 100050
от 200 до 5000 кг включ.
св. 5000 до 20000 кг включ.
св. 20000 кг
от 400 до 10000 кг включ.
св. 10000 кг
от 400 до 10000 кгвключ.
св 10000 до 40000 кгвключ.
св. 40000 кг
от 1000 до 25000 кг включ.
св. 25000 кг
от 1000 до 25000 кг включ.
св. 25000 кг
Пределы допускаемой
погрешности при поверке,
кг
± 5
± 10
± 15
± 10
± 20
± 10
± 20
± 30
± 25
± 50
± 25
± 50
Лист № 4
Всего листов 5
12400х3000х400267
10018400х3000х40038 10,5
24400х3000х40041014
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руко-
водства по эксплуатации и фотохимическим способом на табличку, прикрепленную к ГПУ ве-
сов и терминалу.
Комплектность средства измерений
Весы........................................................................................................................ 1ком-
плект
Руководство по эксплуатации.............................................................................. 1 экз.
Поверка
осуществляетсяпоПриложениюДА(Методикаповеркивесов)
ГОСТ OIML R 76-1-2011 "Весы неавтоматического действия. Часть 1. Метрологические и тех-
нические требования. Испытания".
Основное поверочное средство – гири, соответствующие классу точности М
1
, М
1-2
,
М
2
по ГОСТ OIML R 111-1-2009.
Сведения о методиках (методах) измерений
Методы измерений приведены в разделе 10 документа "Весы автомобильные Штрих
МВА. Руководство по эксплуатации".
Нормативные документы, устанавливающие требования к весам автомобильным
Штрих МВА
ГОСТ OIML R 76-1-2011 "Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания".
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфасов-
ке товаров.
Изготовитель
Закрытое акционерное общество (ЗАО) "Штрих-М", г. Красногорск Московской обл.
Юридический адрес: 143401, Московская область, г. Красногорск, ул. Речная, д. 8.
Почтовый адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4, тел. (495) 787-6090,
факс (495) 787-6099, е-mail:
Лист № 5
Всего листов 5
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение "Государственный региональный центр стандартизации, метрологии и испытаний
в г. Москве" (ГЦИ СИ ФБУ "Ростест-Москва").
Адрес: 117418, г. Москва, Нахимовский пр., 31
Факс: 8 (499)124 99 96
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п. " ____ " _________ 2014 г.
