Приложение к свидетельству № 57506/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры оптико-эмиссионные PMI–MASTER Smart модели UVR, ASR
Назначение средства измерений
Спектрометрыоптико-эмиссионныеPMI–MASTERSmartмоделиUVR,ASR
предназначены для экспрессного измерения массовой доли химических элементов в металлах и
сплавах.
Описание средства измерений
Принцип действия спектрометров оптико-эмиссионных PMI–MASTER Smart модели
UVR, ASR (рисунок 1) основан на методе эмиссионного автоматического спектрального анализа
с возбуждением пробы с помощью искрового или дугового разряда.
В режиме «Дуга» производится полуколичественный анализ (быстрая сортировка).
В режиме «Искра» производится количественный анализ, включая анализ углерода.
Спектрометры состоят из источника возбуждения спектра, оптической системы,
автоматизированной системы управления и регистрации на базе компьютера x86 совместимой
платформы, встраиваемой аккумуляторной батареи (в зависимости от комплекта поставки),
внешнего блока питания и датчика (Arc, Spark, UV-TOUCH – в зависимости от комплекта
поставки).
Искровой/дуговой источник возбуждения спектра предназначен для возбуждения
эмиссионного светового потока от искры/дуги между образцом и электродом. Спектральный
состав света определяется химическим составом исследуемой пробы.
В зависимости от модели и комплекта поставки, спектрометры комплектуются
следующими датчиками:
1) Датчикдуговой«Arc» (рисунок4)(длинакабеляот3миболее)с
многофункциональной насадкой-адаптером, позволяет измерять химический состав
образцов различной формы (стержни, трубы, мелкие изделия и т.д.) без применения
специальных адаптеров. Режим возбуждения - «дуга». Продувка инертным газом не
применяется.
2) Датчик искровой «Spark» (рисунок 5) (длина кабеля от 3 м и более) с
многофункциональной насадкой-адаптером и запатентованной системой обтекания
электрода потоком аргона «JetStream», позволяет измерять химический состав
образцов различной формы (стержни, трубы, мелкие изделия и т.д.) без применения
специальныхадаптеров.Рабочийдиапазон:185нм–
420 нм. Режим возбуждения – «искра». Применяемый инертный газ – аргон высокой
чистоты.
3) Датчик искровой «UV–TOUCH» (рисунок 6) (длина кабеля от 3 м и более) со
встроенным дисплеем в спектрометрах PMI–MASTER Smart модели UVR позволяет
измерять химический состав образцов, включая содержание серы, фосфора, бора,
азота, мышьяка, низких концентраций углерода, а также элементов, линии которых
расположены в диапазоне 165 нм – 420 нм. Режим возбуждения – «искра».
Применяемый инертный газ – аргон высокой чистоты.
Оптическая система, собранная по схеме Пашена–Рунге, предназначена для анализа и
регистрации спектра эмиссионного светового потока, и включает голографическую решетку и
линейную регистрирующую систему, составленную из 6-и или более CCD (ПЗС),
расположенных в шахматном порядке.
Конструктивно спектрометр может использоваться на тележке (рисунок 2), в
специальном рюкзаке для транспортировки (рисунок 3), или как отдельно стоящий.
Лист № 2
Всего листов 5
Управление процессом измерения и обработки информации осуществляется встроенным
компьютером с помощью специального программного комплекса. Спектрометр оборудован
функцией «Touch–screen», которая позволяет управлять прибором без использования мыши или
клавиатуры.Имеется возможностьподключениявнешнихUSB-устройств и Ethernet
интерфейсов. В программном комплексе осуществляется настройка прибора, построение
градуировочных зависимостей на основе анализа стандартных образцов, оптимизация
параметров, управление режимами работы спектрометра, обработка, сохранение (в том числе на
внешние носители) и печать результатов измерений.
Рисунок 1 - Спектрометр PMI-
MASTER Smart
Рисунок 2 - Общий вид
PMI-MASTER Smart на
тележке

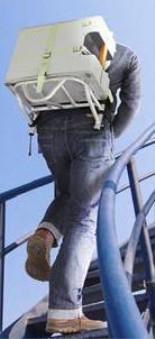

Рисунок 3 - PMI-MASTER
Smart в рюкзаке для
транпортировки
Рисунок 4 - Датчик дуговой
«Arc»
Рисунок 5 - Датчик
искровой «Spark»
Рисунок 6 - Датчик
искровой «UV-TOUCH»
Программное обеспечение
Программное обеспечение идентифицируется при включении спектрометра путем
вывода на экран номера версии. Идентификационные данные программного обеспечения
приведены в таблице 1.
Лист № 3
Всего листов 5
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификаци
онный номер)
программного
обеспечения
Таблица 1
WasLab
WasLab
3.60 и выше
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
-
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные
данные достаточно защищены с помощью специальных средств защиты. Конструктивно
спектрометры имеют защиту встроенного программного обеспечения от преднамеренных или
непреднамеренных изменений, реализованную изготовителем на этапе производства путем
установки системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрометров не предусмотрена.
Метрологические и технические характеристики
Рабочий диапазон, нм
Таблица 2
Метод измеренияЭмиссионный спектральный анализ
Способ регистрацииПараллельный
185–420 – модель ASR
165–420 – модель UVR
Определяемый
элемент в сталях
Диапазон измерения
массовой доли, %
Таблица 3
Марганец
Медь
Молибден
Углерод
Кремний
Никель
Хром
От 0,050 от 2,0
От 0,010 от 1,00
От 0,010 от 5,0
От 0,020 от 2,0
От 0,050 от 2,5
От 0,010 от 10,0
От 0,010 от 30,0
Характеристика
погрешности измерений Δ
(P=0,95) (расширенная
неопределенность), %
(по ГОСТ Р 54153-2010)
±
(0,008 ... 0,08)
±
(0,004 ... 0,06)
±
(0,004 ... 0,12)
±
(0,008 ... 0,06)
±
(0,012 ... 0,08)
±
(0,004 ... 0,16)
±
(0,003 ... 0,25)
235х410х425
Mасса, кг
12 (без аккумуляторной батареи)
Потребляемая мощность, Вт
Напряжение питания
Таблица 4
Габаритные размеры:
В х Ш х Д не более, мм
500 (в режиме измерения)
25 (в режиме ожидания)
220 В
±
10 В, 50/60 Гц
или от встраиваемой аккумуляторной
батареи
Лист № 4
Всего листов 5
Таблица 5 - Условия эксплуатации
Д
иапазон температур окружающей среды,
о
С
Диапазон относительной влажности, %
Диапазон атмосферного давления, кПа
Чистота аргона, %, не ниже
5 … 40
20 – 70
84 – 106,7
99,998
Знак утверждения типа
наносится на каждый экземпляр спектрометра в виде наклейки, а также на титульный лист
Руководства по эксплуатации спектрометра типографским способом.
Комплектность средства измерений
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Таблица 6
Измерительный
НаименованиеКол-во
прибор PMI-MASTER Smart 1 экз.
1 экз.
Внешний блок питания
Чемодан (пластик) с рекалибровочными образцами,
запасными частями и расходными материалами
Редуктор аргона
1 экз.
Комплект эксплуатационных документов1 экз.
1 экз.
1 экз.
Руководство по эксплуатации
Методика поверки
Датчик дуговой «Arc» (в зависимости от комплекта
поставки)
Датчик искровой «Spark» (в зависимости от комплекта
поставки)
Датчик искровой «UV-TOUCH» (в зависимости от
комплекта поставки)
Встраиваемая аккумуляторная батарея (в зависимости от
комплекта поставки)
Поверка
осуществляется по документу МП РТ 2067–2014 «Спектрометры оптико–эмиссионные PMI–
MASTER Smart модели UVR, ASR. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест
– Москва» 16.04.2014 г.
Основные средства поверки: стандартные образцы состава стали (ГСО 4165–91П; 2489–
91П… 2497–91П).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
ГОСТ Р 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа»
ГОСТ6012-2011«Никель.Методыхимико-атомно-эмиссионногоспектрального
анализа»
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к спектрометрам
оптико–эмиссионным PMI–MASTER Smart модели UVR, ASR
МИ 2639-2001 «ГСИ. Государственная поверочная схема для средств измерений
массовой доли компонентов в веществах и материалах»
ГОСТ Р 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа»
ГОСТ6012-2011«Никель.Методыхимико-атомно-эмиссионногоспектрального
анализа»
Техническая документация фирмы «Oxford Instruments Analytical GmbH»
Изготовитель
Фирма «Hitachi High-Tech Analytical Science GmbH», Германия
Wellesweg 31, 47589 Uedem,
E-mail:
,
Тел.: +49 2825 9383-0
Факс: +49 2825 9383-100
Заявитель
ООО «СИНЕРКОН»
Адрес: 117105, г. Москва, Варшавское шоссе, д. 32, стр.1
Тел.: +7 (499) 611-15-09, 611-15-37, 611-52-89
Факс: +7 (495) 741-59-04
E-mail:
Web-сайт:
Испытательныйцентр
ГЦИ СИ Федеральное государственное учреждение «Российский центр испытаний и
сертификации – Москва» (ФГУ «Ростест-Москва»)
Адрес: 117418, Москва, Нахимовский пр., 31
Тел.: +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
