Номер госреестра:
59506-14
Наименование СИ:
Миллиомметры
Обозначение типа:
МИКО-8
Производитель:
ООО "СКБ электротехнического приборостроения", г.С.-Петербург
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57464
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Миллиомметры МИКО-8
Назначение средства измерений
Миллиомметры МИКО-8 предназначены для измерений электрического сопротивления
постоянному току обмоток силовых трансформаторов, измерительных трансформаторов на-
пряжения и тока, электродвигателей, электромагнитов, кабелей и других цепей, содержащих и
не содержащих индуктивность; безразборной проверки устройств регулирования напряжения
силовых трансформаторов под нагрузкой.
Описание средства измерений
Конструктивно миллиомметры МИКО-8 (далее - миллиомметры) состоят из измери-
тельного блока и измерительного кабеля с зажимами или щупами для подключения к измеряе-
мому сопротивлению с одной стороны, а с другой – разъемом для подключения к миллиоммет-
ру. Внешний вид миллиомметров приведен на рисунке 1. Измерительный блок состоит из блока
питания, микро-ЭВМ с дисплеем и клавиатурой, источника тока и напряжения, блока измери-
тельных шунтов и двух аналого-цифровых преобразователей. Для подключения к измеряемому
объекту используется четырехзажимная схема подключения.
Принцип действия миллиомметров основан на измерении силы измерительного тока,
формируемого встроенным генератором тока и падения электрического напряжения на изме-
ряемом объекте, с последующим вычислением его электрического сопротивления по закону
Ома. Принцип действия прибора в режиме безразборной проверки устройств регулирования
напряжения трансформатора основан на измерении силы нестабилизированного измерительно-
го тока, изменяющегося вследствие изменения электрического сопротивления обмотки транс-
форматора в моменты переключения ее отводов.

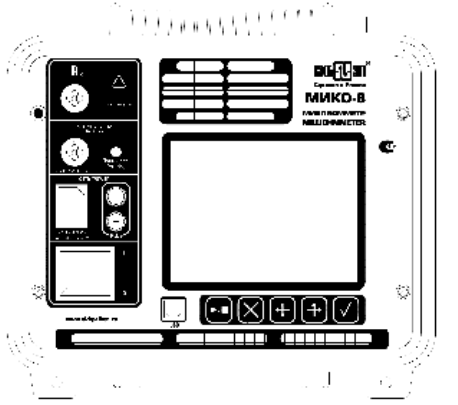

Рисунок 1Рисунок 2
а)
б)
а) место для нанесения оттиска клейма;
б) место для нанесения знака поверки
Лист № 2
Всего листов 5
Функции миллиомметра:
1) измерение электрического сопротивления постоянному току и отображение его зна-
чений на дисплее;
2) автоматическая компенсация термо-ЭДС во внешней цепи измерения сопротивления;
3) управление установлением измерительного тока и процессом измерений;
4) задание предела выходной мощности миллиомметра.
Пломбировка миллиомметра для защиты от несанкционированного доступа осуществ-
ляется при помощи заглубленной чашки, наносимой на шуруп в месте крепления крышки к
корпусу и располагающейся в верхнем левом углу передней панели миллиомметра, заполнения
ее пломбировочной массой с последующим оттиском на ней клейма ОТК предприятия-
изготовителя и нанесением знака поверки в правой части передней панели миллиомметра (ри-
сунок 2).
Программное обеспечение
Встроенное программное обеспечение (ПО) миллиомметров является полностью мет-
рологически значимым; ПО записывается в энергонезависимую память на предприятии-
изготовителе, изменение ПО в процессе эксплуатации не предусмотрено. Функции ПО:
1) информирование о процессе установления измерительного тока, скорости и направ-
лении изменения измеряемого сопротивления;
2) информирование о перегреве обмотки измерительным током;
3) хранение результатов измерений в энергонезависимой памяти миллиомметра (архив)
и передача их в компьютер через интерфейс USB;
4) автоматическое вычисление отклонения электрического сопротивления обмоток
разных фаз трансформатора друг относительно друга;
5) пересчет измеренных значений сопротивления линейных обмоток, соединенных по
схемам «треугольник» или «звезда», в значения сопротивления фазных обмоток;
6) обеспечение ввода в миллиомметр значений температуры верхних слоев масла
трансформатора, измеренной внешним термометром;
7) приведение электрического сопротивления обмоток трансформатора, измеренного
при известной температуре верхних слоев масла трансформатора, к электрическому сопротив-
лению при паспортной температуре с учетом материала обмотки;
8) вычисление относительного отклонения приведенного сопротивления от паспортно-
го значения;
9) вычисление по измеренному электрическому сопротивлению обмоток трансформа-
тора их температуры.
В таблице 1 приведены идентификационные данные встроенного ПО миллиомметров.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
МИКО-8.hex
1.0
-
Метрологические характеристики миллиомметров нормированы с учетом ПО. Измене-
ние ПО через интерфейс связи и интерфейс пользователя невозможно, защита соответствует
уровню «высокий» по классификации Р 50.2.077-2014.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
От 10
-5
до 10
4
10
IP64
IP20
± 50 / R
*
± 0,1
± 50 / R
*
± 0,1
от 0,014 до 10
22
0,3; 1; 5; 20; 62
8
от 100 до 242
от 100 до 300
от 11 до 14
160
270×250×130
3,5
I
Таблица 2
Диапазон измерений электрического сопротивления
постоянному току, Ом
Пределы допускаемой основной относительной погрешности измерений
электрического сопротивления постоянному току:
- в диапазоне от 10 до 500 мкОм, %
- в диапазоне от 500 мкОм до 10 кОм, %
Пределы допускаемой дополнительной относительной погрешности из-
мерений электрического сопротивления постоянному току:
- в диапазоне от 10 до 500 мкОм, %
- в диапазоне от 500 мкОм до 10 кОм, %
Сила измерительного тока, А
Выходное электрическое напряжение, В, не более
Задаваемые пределы выходной мощности, Вт
Время выхода миллиомметра на рабочий режим после его хранения при
минимально допустимой температуре окружающего воздуха, мин,
не более
Продолжительность непрерывной работы в нормальных условиях, ч
Сетевое напряжение питания:
-
переменного тока (действующее значение), В
-
постоянного тока, В
Напряжение питания от внешней аккумуляторной батареи, В
Максимальная потребляемая мощность, Вт
Габаритные размеры измерительного блока, мм, не более
Степень защиты измерительного блока от окружающей среды
в транспортном положении
Степень защиты измерительного блока от окружающей среды в рабочем
положении (при открытой крышке)
Масса измерительного блока, кг, не более
Класс защиты от поражения электрическим током
по ГОСТ Р МЭК 61140-2000
Примечание:
*
R– измеряемое сопротивление, мкОм
Условия эксплуатации:
-
температура окружающего воздуха, °С
-
относительная влажность воздуха, без конденсации влаги, %
от минус 20 до плюс 40;
от 10 до 95.
Показатели надежности:
Средняя наработка на отказ, ч, не менее2000.
Средний срок службы, лет, не менее10.
Знак утверждения типа
наносится на панель миллиомметра методом шелкографии и типографским способом
на титульный лист эксплуатационных документов.
Лист № 4
Всего листов 5
Комплектность средства измерений
Обозначение
Количество, шт.
1
СКБ032.13.00.000
По заказу
СКБ032.13.00.000-01
По заказу
СКБ032.13.00.000-02
По заказу
-
СКБ023.15.00.000
1
СКБ 023.12.00.000СБ
По заказу
-
2
СКБ132.00.00.000 РЭ
1
CКБ126.06.00.000
По заказу
CКБ126.06.02.000
1
В комплект поставки миллиомметра входит оборудование и документация, представ-
ленные в таблице 3. Конкретный состав комплекта поставки миллиомметра определяется на ос-
нове опросного листа, формируемого при заказе.
Таблица 3
СКБ032.00.00.000
СКБ032.18.00.000
СКБ032.12.00.000
СКБ032.19.00.000
Наименование
Изделия
Измерительный блок
Кабель измерительный
Кабель измерительный
Кабель измерительный
По заказу
По заказу
По заказу
Кабель закорачивания со струбциной
G50 (2") 20049
Кабель закорачивания со струбциной
G75 (3") 20050
Кабель закорачивания со струбциной
G100 (4") 20051
Кабель USB 2.0 A-B
Кабель сетевой
СКБ 031.23.00.000
СКБ031.17.00.000
СКБ010.01.00.000
-
Кабель питания от аккумулятора
Провод заземления
Шунт 75ШСМ М3.75А-0,5
1
1
По заказу
1
1
Проверочный эквивалент нулевого
сопротивления
Переходник для подключения к катушке
сопротивления
Предохранитель ВП2Б-1В-2А
Эксплуатационная документация
Миллиомметр МИКО-8. Руководство
по эксплуатации
СКБ132.00.00.000 ФО
-
СКБ132.00.00.000 МП
-
1
1
По заказу
По заказу
Миллиомметр МИКО-8. Формуляр
МИКО-8. Сертификат о калибровке
Миллиомметр МИКО-8. Методика поверки
Свидетельство о поверке
Комплект укладочных средств
Сумка
Trial
Поверка
осуществляется по документу СКБ 132.00.00.000 МП «Миллиомметры МИКО-8.
Методика поверки», утвержденному ФБУ «Томский ЦСМ» в октябре 2014 г.
Лист № 5
Всего листов 5
Основные средства поверки:
Катушки электрического сопротивления 2 разряда: Р323, номинальное значение
0,0001 Ом; Р310, номинальные значения 0,001 Ом; 0,01 Ом; Р321, номинальные значения
0,1 Ом; 1 Ом; 10 Ом; Р331, номинальные значения 100 Ом; 1000 Ом; 10000 Ом.
Сведения о методиках (методах) измерений
Метод измерений приведен в документе СКБ 132.00.00.000 РЭ. Миллиомметр МИКО-8.
Руководство по эксплуатации.
Нормативные и техническиедокументы, распространяющиеся на миллиомметры
МИКО-8
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
2 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
3 ТУ 4221-132-41770454-2012 Измеритель электрического сопротивления миллиомметр
МИКО-8. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Общество с ограниченной ответственностью «СКБ электротехнического приборо-
строения» (ООО «СКБ ЭП»).
Юридический адрес: Россия, 196143, г. Санкт-Петербург, проспект Юрия Гагарина,
д. 53, оф. 82.
Почтовый адрес: Россия, 664033, г. Иркутск, а/я 407.
Тел.: (3952) 719-148. Факс: (3952) 42-89-21.
Е-mail:
. Сайт:
, скбэп.рф.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»).
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17-а. Тел. (3822) 55-44-86,
факс (3822) 56-19-61, 55-36-76.
Е-mail:
. Сайт:
.
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30113-13 от 03.06.2013 г
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«
»
2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24970-03 | Миллиомметры | E6-25 | Фирма "All-Bright Technology Co., Ltd.", Тайвань | 1 год | Перейти |
| 1654-69 | Миллиомметры | Е6-12 | Нет данных | Нет данных | Перейти |
| 25725-07 | Миллиомметры | Resistomat | Фирма "Burster", Германия | 1 год | Перейти |
| 31328-06 | Миллиомметры цифровые | SEW 4136 mO, SEW 4137 mO | Фирма "Standard Electric Works Co., Ltd.", Тайвань | 1 год | Перейти |
| 25725-03 | Миллиомметры | Resistomat | Фирма "Burster", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
