Номер госреестра:
59505-14
Наименование СИ:
Трансформаторы тока
Обозначение типа:
LB7-220W2
Производитель:
Фирма "Hengyang Nanfang Instrument Transformer Co., Ltd.", Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57463
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

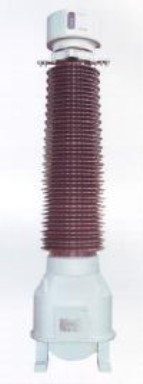

Трансформаторы тока LB7-220W2
Назначение средства измерений
ТрансформаторытокаLB7-220W2предназначеныдляпередачисигналов
измерительной информации измерительным приборам и/или устройствам защиты и
управления. Применяются в установках переменного тока промышленной частоты в
электросетях 220 кВ.
Описание средства измерений
Трансформаторы тока LB7-220W2 являются масштабными преобразователями.
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных
обмоток практически пропорционален первичному току и относительно
сдвинут по фазе на угол, близкий к нулю. Первичная обмотка подсоединена
к вводам, проходящим через металлический корпус головной части,
установленной на фарфоровом изоляторе. Сердечники с вторичными
обмотками размещены в баке из алюминия в основании трансформатора.
Бак, фарфоровый изолятор и головная часть трансформатора заполнены
маслом, конструкция герметична. Кроме того, изоляция между первичными
и вторичными обмотками обеспечена многослойной намоткой бумажной
ленты с высокими изолирующими свойствами. Трансформаторы могут
иметь от четырех до шести вторичных измерительных и/или защитных
обмоток, на различные нагрузки и классы точности. Выводы вторичных
обмоток подключены к клеммам контактной коробки на основании
трансформатора.Клеммнаякоробказакрытакрышкой,которая
пломбируется для предотвращения несанкционированного доступа.
Метрологические и технические характеристики
220
252
от 100 до 4000
1 или 5
0,2S; 0,2; 0,5S; 0,5/ (5; 10)
5P; 10P/ (10; 15; 20; 30)
Класс напряжения, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности/ номинальный коэффициент
безопасности приборов вторичных обмоток
для учета и измерения
Класс точности/ номинальная предельная
кратность вторичных обмоток для защиты
Номинальная мощность вторичной нагрузки,
при коэффициенте мощности cos φ = 0,8:
- обмоток для учета и измерения, В∙А
- обмоток для защиты, В∙А
Номинальная частота, Гц
Габаритные размеры (Д×Ш×В), мм
Масса не более, кг
от 5 до 60
от 5 до 60
50 или 60
800×680×3500
1080
Климатическое исполнение УХЛ1 в диапазоне от - 55 °C до + 55 °C.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора методом штамповки
или наклейки, а на паспорт - типографским способом.
Лист № 2
Всего листов 2
Комплектность средства измерений
Трансформатор тока LB7-220W2 – 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт – 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки".
Основные средства поверки:
- трансформаторы тока эталонные ТТИ-5000.5 (Госреестр СИ РФ № 27007-04),
номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %,
- прибор сравнения КНТ-03 (Госреестр СИ РФ № 24719-03), токовой погрешности
± (0,001+0,03×А) %, угловая погрешность ±(0,1+0,03×А) мин, где А - значения измеряемой
погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в Руководстве по эксплуатации «Трансформаторы тока LB7-
220W2» фирмы «Hengyang Nanfang Instrument Transformer Co., Ltd.»
Нормативные документы, устанавливающие требования к трансформаторам тока LB7-
220W2:
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли.
Изготовитель
Фирма «Hengyang Nanfang Instrument Transformer Co., Ltd.», КНР.
Адрес: No.10 Industrial Avenue, Baishazhou Industrial Park, Hengyang City,
Hunan Province, China.
Тел. +86-734-8350603, факс +86-734-8350521.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«
»
2014 г.
