Акселерометры пьезоэлектрические 0ACS100A, ГРСИ 59494-14
Номер госреестра:
59494-14
Наименование СИ:
Акселерометры пьезоэлектрические
Обозначение типа:
0ACS100A
Производитель:
Фирма "B&R Industrial Automation GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57452/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры пьезоэлектрические 0ACS100A
Назначение средства измерений
Акселерометрыпьезоэлектрические0ACS100Aпредназначеныдляизмерения
виброускорения.
Описание средства измерений
Акселерометрыпьезоэлектрические0ACS100Aявляютсяпреобразователями
инерционного типа. Принцип действия акселерометров основан на использовании прямого
пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической
пластине, пропорционального ускорению, воздействующему на преобразователь.
Акселерометры пьезоэлектрические 0ACS100A выпускаются в двух модификациях:
0ACS100A.00-1 и 0ACS100A.90-1. Модификации имеют одинаковые метрологические
характеристики, различаются направлением разъема, габаритными размерами и массой.
Внешний вид акселерометров пьезоэлектрических 0ACS100A представлен на рисунках
1-2.
Рисунок 1 - Внешний вид акселерометров пьезоэлектрических 0ACS100A.00-1

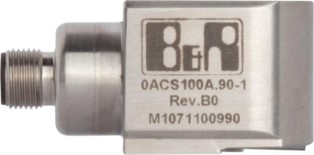

Рисунок 2 - Внешний вид акселерометров пьезоэлектрических 0ACS100A.90-1
Метрологические и технические характеристики
Значения
от 0 до 500
от 0,8 до 15 000
Таблица 1
Наименование характеристики
Диапазон измерения виброускорения, м/с
2
Диапазон рабочих частот, Гц
Номинальный коэффициент преобразования на базовой частоте
80 Гц, мВ/(м∙с
-2
)
10
Лист № 2
Всего листов 3
±10
±0,08
Значения
±5
±3
±1
±5
от 10 до 12
25±10
от минус 55 до +140
25,4×40
35×25×30
Наименование характеристики
Отклонение действительного значения коэффициента
преобразования от номинального значения в нормальных
условиях, %, не более
Неравномерность амплитудно-частотной характеристики
в диапазоне частот от 2 до 10 000 Гц, %, не более
Неравномерность амплитудно-частотной характеристики
в диапазоне частот от 0,8 до 15 000 Гц, дБ, не более
Нелинейность амплитудной характеристики, %, не более
Относительный коэффициент поперечного преобразования, %,
не более
Отклонение действительного значения коэффициента
преобразования от номинального значения в диапазоне рабочих
температур, %/°С, не более
Напряжение питания (постоянное), В
Нормальные условия:
диапазон температур, ºС
Рабочие условия эксплуатации:
диапазон рабочих температур, ºС
Габаритные размеры, мм, не более:
0ACS100A.00-1 (шестигранник× высота)
0ACS100A.90-1 (длина × ширина× высота)
Масса, г, не более:
0ACS100A.00-1
0ACS100A.90-1
110
170
Знак утверждения типа
наносится на титульный лист паспорта методом печати и на корпус акселерометра методом
гравировки.
Комплектность средства измерений
Таблица 2
Акселерометр пьезоэлектрический 0ACS100A
Паспорт
1 шт. в соответствии с заказом
1 экз.
Поверка
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими,
индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда
по ГОСТ Р 8.800-2012, цифровой мультиметр Agilent 34411А (г/р №33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе .
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к акселерометрам
пьезоэлектрическим 0ACS100A
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот 1·10
-1
до 2·10
4
Гц».
Техническая документация фирмы «Bernecker+Rainer Industrie-Elektronik Ges.m.b.H.»,
Австрия.
Изготовитель
B&R Industrial Automation GmbH, Австрия
Адрес: B&R Strasse 1, 5142 Eggelsberg, Austria
Тел.: +43 (0)7748/6586-0
Факс: +43 (0)7748/6586-26
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Б+Р Промышленная Автоматизация»
(ООО «Б+Р Промышленная Автоматизация»)
Адрес: 119454, г. Москва, проспект Вернадского, д.78, строение 6, цокольный этаж
Тел.: +7 495 657 9501, +7 495 657 9502
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
