Преобразователи давления APC-2000/Q, APR-2000/Q, APR-2200/Q, ГРСИ 59451-14
Номер госреестра:
59451-14
Наименование СИ:
Преобразователи давления
Обозначение типа:
APC-2000/Q, APR-2000/Q, APR-2200/Q
Производитель:
Фирма "APLISENS S.A.", Польша
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.12.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57408
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления APC-2000/Q, APR-2000/Q, APR-2200/Q
Назначение средства измерений
ПреобразователидавленияAPC-2000/Q,APR-2000/Q,APR-2200/Q(далее–
преобразователь) предназначены для измерений абсолютного давления, избыточного давления,
давления разрежения, разности давлений жидких и газообразных сред.
Описание средства измерений
Принцип действия преобразователя основан на зависимости упругой деформации
пьезоэлементаотизмеряемогодавления.Подвоздействиемизмеряемогодавления
деформируемый пьезоэлемент вызываетпропорциональноеизменениеэлектрического
сопротивления измерительного моста (мост Уитстона), которое преобразуется в выходной
унифицированный аналоговый сигнал постоянного тока и выходной цифровой сигнал с
использованием протокола передачи данных HART для передачи измерительной информации
во внешние измерительные системы (далее – ИС).
Изготавливаются следующие модели преобразователей:
‐
APC-2000/Q/X
1
/X
2
-X
3
1)
– преобразователи,предназначенные для измерений
абсолютного давления, избыточного давления, давления разрежения жидких и газообразных
сред;
‐
APR-2000/Q/X
1
/X
2
-X
3
1)
–преобразователидавления,предназначенныедля
измерений разности давлений жидких и газообразных сред;
‐
APR-2200/Q/X
1
/X
2
-X
3
1)
–преобразователидавления,предназначенныедля
измерений разности давлений жидких и газообразных сред, и имеющие выносные
чувствительные элементы.
Преобразователиимеютторцевые мембраны.Все элементыпреобразователя,
контактирующие со средой, имеют защитное покрытие или изготовлены из материалов,
обеспечивающих высокую степень защиты от коррозии, в том числе, в агрессивной среде.
Конструкция преобразователей, не укомплектованных индикаторным устройством, за
счет сварных соединений обеспечивает ограничение доступа к внутренним элементам,
влияющих на метрологические характеристики, без необходимости пломбирования.
1)
X
1
– вид измеряемой среды: пустое знакоместо – для преобразователей,
предназначенных для измерений давлений жидких и газообразных сред, G – для
преобразователей, предназначенных для измерений разности давлений газообразных сред,
Y – для преобразователей, предназначенных для измерений разности давлений жидких сред,
D – для преобразователей, предназначенных для измерений разности давлений жидких сред,
имеющие фиксированное расстояние между чувствительными элементами; X
2
– комплектация
преобразователя индикаторным устройством, предназначенным для визуализации результатов
измеренийи параметровнастройкипреобразователей:пустоезнакоместо–для
преобразователей не укомплектованных индикаторным устройством, ALW – комплектация
преобразователя индикаторным устройством с выходным унифицированным аналоговым
сигналом постоянного тока (4-20 мА) и выходным цифровым сигналом с использованием
протокола передачи данных HART, ALE – комплектация преобразователя индикаторным
устройством с выходным унифицированным аналоговым сигналом постоянного тока (0-5 мА,
0-20 мА или 4-20 мА) и выходным цифровым сигналом с использованием протокола передачи
данных HART; X
3
– вариант исполнения преобразователя: пустое знакоместо – моноблочное
исполнение, L – раздельное исполнение (соединение преобразователя с индикаторным
устройством кабелем длиной до 25 м).
Лист № 2
Всего листов 12

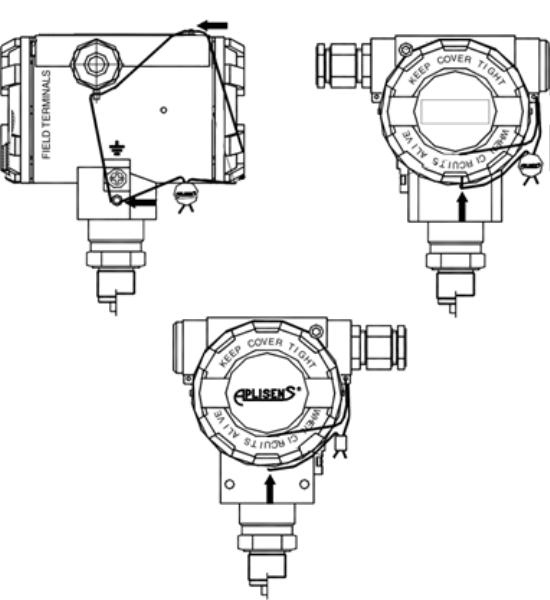

Схема пломбировки преобразователей, укомплектованных индикаторным устройством
приведена на рисунке 1.
Рисунок 1 – Схема пломбировки преобразователей, укомплектованных индикаторным
устройством
Общий вид преобразователей показан на рисунках 2–14.

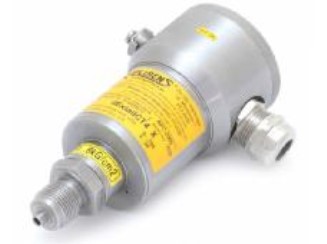

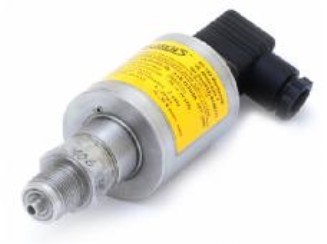

Рисунок 2 – Общий вид преобразователей моделей APC-2000/Q

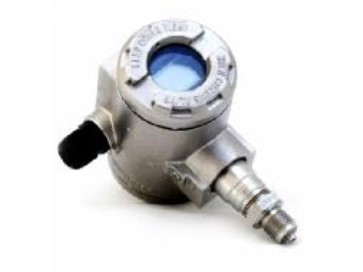

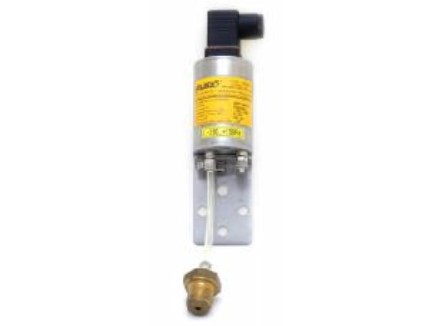

Рисунок 3 – Общий вид преобразователей моделей APC-2000/Q/ALW и APC-2000/Q/ALE
Пломба изготовителя
Лист № 3
Всего листов 12

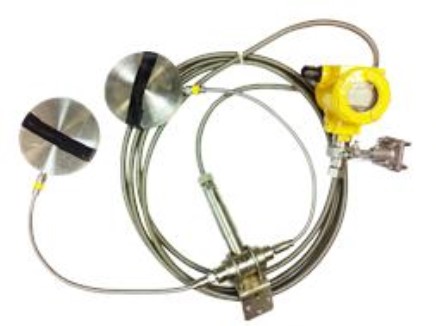

Рисунок 4 – Общий вид преобразователей моделей APC-2000/Q/ALW-L и APC-2000/Q/ALE-L

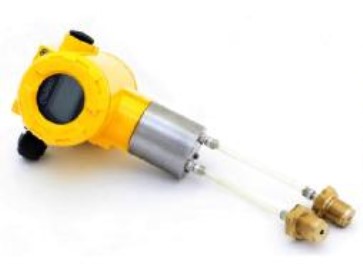

Рисунок 5 – Общий вид преобразователей моделей APR-2000/Q

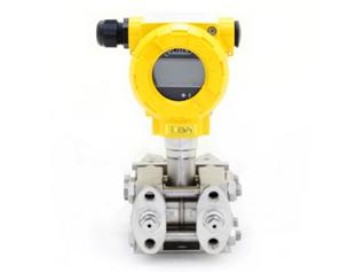

Рисунок 6 – Общий вид преобразователей моделей APR-2000/Q/ALW и APR-2000/Q/ALE
Рисунок 7 – Общий вид преобразователей
моделей APR-2000/Q/Y

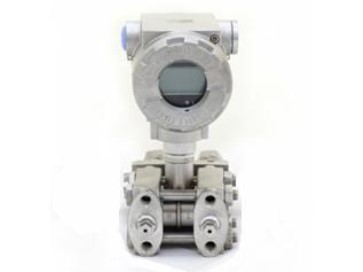

Рисунок 8 – Общий вид преобразователей
моделей APR-2000/Q/Y/ALW и
APR-2000/Q/Y/ALE
Лист № 4
Всего листов 12
Рисунок 9 – Общий вид преобразователей
моделей APR-2000/Q/G
Рисунок 10 – Общий вид преобразователей
моделей APR-2000/Q/G/ALW и
APR-2000/Q/G/ALE

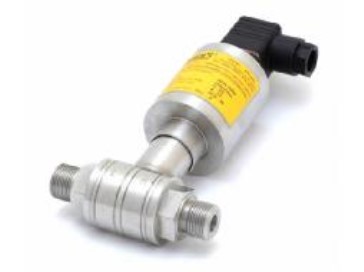

Рисунок 11 – Общий вид преобразователей моделей APR-2200/Q
Рисунок 12 – Общий вид преобразователей
моделей APR-2200/Q/ALW и APR-
2200/Q/ALE

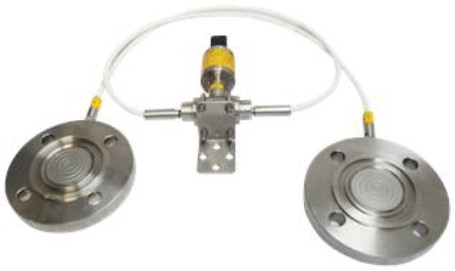

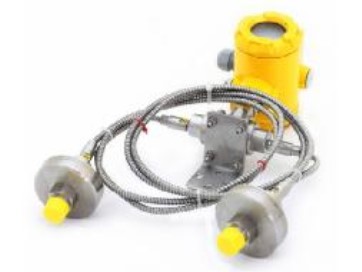

Рисунок 13 – Общий вид преобразователей

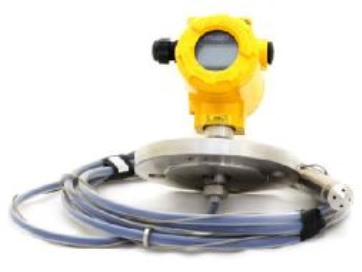

моделей APR-2200/Q/ALW-L и APR-
2200/Q/ALE-L

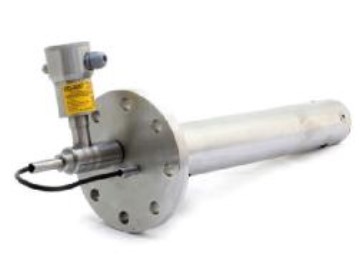

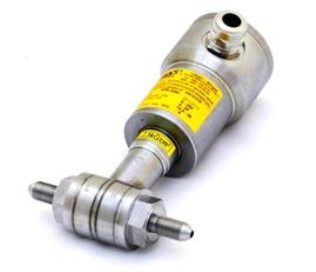

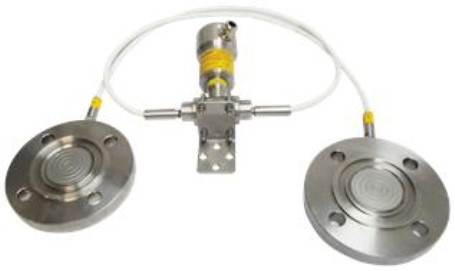

Рисунок 14 – Общий вид преобразователей моделей APR-2200/Q/D
Лист № 5
Всего листов 12
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), используемое для
вычисления значений давления и передачи измерительной информации в ИС, данное ПО не
может быть изменено, т.к. пользователь не имеет к нему доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационное
наименование ПО
Номер
версии ПО
–*
–*
Цифровой идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм вычисления
цифрового
идентификатора ПО
MPCX-revX-CPU
(X = 0…9)
XXX
(X = 0…9)
*Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.
УровеньзащитыПОотнепреднамеренныхипреднамеренныхизменений
соответствует уровню защиты «С» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Диапазоны измерений (ДИ) давления, для моделей:
- APC-2000/Q, APC-2000/Q/ALW, APC-2000/Q/ALЕ:
а) избыточного давления:
б) давления разрежения и избыточного давления:
в) абсолютного давления:
от 0 до 25 кПа
от 0 до 100 кПа
от 0 до 200 кПа
от 0 до 0,7 МПа
от 0 до 2,5 МПа
от 0 до 7 МПа
от 0 до 16 МПа
от 0 до 30 МПа
от 0 до 100 МПа
от минус 0,7 до 0,7 кПa
от минус 2,5 до 2,5 кПa
от минус 1,5 до 7 кПа
от минус 10 до 10 кПа
от минус 50 до 50 кПа
от минус 100 до 150 кПа
от минус 100 до 600 кПа
от 10 до 130 кПа
от 10 до 700 кПа
от 10 кПа до 2,5 МПа
от 10 кПа до 7 МПа
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L:
а) избыточного давления:
- APR-2000/Q:
от 0 до 200 кПа
от 0 до 100 кПа
от 0 до 25 кПа
от 0 до 25 кПa
от 0 до 100 кПa
от 0 до 250 кПa
от 0 до 1,6 MПa
от минус 0,5 до 7 кПa
от минус 50 до 50 кПa
Лист № 6
Всего листов 12
- APR-2000/Q/ALW, APR-2000/Q/ALЕ: от 0 до 25 кПa
от 0 до 100 кПa
от 0 до 250 кПa
от 0 до 1,6 MПa
от 0 до 7 MПa
от минус 0,5 до 7 кПa
от минус 2 до 2 кПa
от минус 10 до 10 кПa
от минус 50 до 50 кПa
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE:от 0 до 2,5 кПa
от минус 250 до 250 Пa
от минус 700 до 700 Пa
от минус 2,5 до 2,5 кПa
от минус 10 до 10 кПa
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ:от 0 до 60 кПа
от 0 до 16 кПа
- APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ALЕ,
APR-2200/Q/ALE-L: от минус 16 до 16 кПa
от минус 50 до 50 кПa
от минус 160 до 200 кПa
от минус 160 до 1600 кПa
- APR-2200/Q/D: от минус 7 до 0 кПа
от минус 7 до 7 кПа
Пределы допускаемой основной приведенной погрешности
g
осн
2)
, %, не более, в диапазонах
измерений давления, для моделей:
- APC-2000/Q:
а) установленный диапазон измерений (УДИ) – до 10 % от ДИне нормируются
б) УДИ – от 10 % включительно до 30 % от ДИ 2
×g
осн
в) УДИ – от 30 % включительно до 100 % от ДИ
g
осн
- APC-2000/Q/ALW, APC-2000/Q/ALЕ:
а) УДИ – до 10 % включительно от ДИне нормируются
б) УДИ – от 10 % до 30 % от ДИ 2
×g
осн
в) УДИ – от 30 % включительно до 100 % от ДИ
g
осн
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L:
а) УДИ – до 25 % от ДИне нормируются
б) УДИ – от 25 % включительно до 50 % от ДИ 2
×g
осн
в) УДИ – от 50 % включительно до 100 % от ДИ
g
осн
- APR-2000/Q/ALW, APR-2000/Q/ALЕ:
а) УДИ – до 10 % включительно от ДИне нормируются
б) УДИ – от 10 % до 30 % от ДИ 2
×g
осн
в) УДИ – от 30 % включительно до 100 % от ДИ
g
осн
- APR-2200/Q/D:
а) УДИ – до 10 % от ДИ 2
×g
осн
б) УДИ – от 10 % включительно до 100 % от ДИ
g
осн
- APR2000/Q, APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE, APR-2000/Q/Y, APR-
2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ, APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALЕ, APR-
2200/Q/ALW-L, APR-2200/Q/ALE-L
g
осн
2)
g
осн
– пределы допускаемой основной приведенной погрешности выбираются из ряда:
± 0,05 %; ± 0,075 %; ± 0,01 %; ± 0,16 %; ± 0,2 %; ± 0,25 %; ± 0,4 %; ± 0,5 %; при заказе у
производителя.
Лист № 7
Всего листов 12
Пределы допускаемой дополнительной приведенной погрешности при отклонение температуры
окружающей среды от 20 ± 5 °С, %, не более, для моделей, в диапазонах измерений давления и
в температур окружающей среды:
- APC-2000/Q:
а) избыточного давления:
от 0 до 25 кПа
от 0 до 100 кПа
от 0 до 200 кПа
от 0 до 0,7 МПа
от 0 до 2,5 МПа
от 0 до 7 МПа
от 0 до 16 МПа
от 0 до 30 МПа
от 0 до 100 МПа
б) давления разрежения и избыточного давления:
от минус 50 до 50 кПа
от минус 100 до 150 кПа
от минус 100 до 600 кПа
в) абсолютного давления:
от 10 до 130 кПа
от 10 до 700 кПа
от 10 кПа до 2,5 МПа
от 10 кПа до 7 МПа:
1) от минус 50
°
С до минус 16
°
С, для моделей± 0,25
2) от минус 16
°
С включительно до плюс 15
°
С, на каждые 10 °С± 0,08
3) от 25
°
С включительно до 56 °С, на каждые 10 °С± 0,08
4) от 56 °С включительно до 80
°
С± 0,25
г) давления разрежения и избыточного давления:
от минус 0,7 до 0,7 кПa
от минус 2,5 до 2,5 кПa
от минус 1,5 до 7 кПа
от минус 10 до 10 кПа:
1) от минус 50
°
С до минус 25
°
С, для моделей± 0,4
2) от минус 25
°
С включительно до плюс 15
°
С, на каждые 10 °С± 0,1
3) от 25
°
С включительно до 65 °С, на каждые 10 °С± 0,1
4) от 65
°
С включительно до 80
°
С± 0,4
- APC-2000/Q/ALW, APC-2000/Q/ALЕ:
а) избыточного давления:
от 0 до 25 кПа
от 0 до 100 кПа
от 0 до 200 кПа
от 0 до 0,7 МПа
от 0 до 2,5 МПа
от 0 до 7 МПа
от 0 до 16 МПа
от 0 до 30 МПа
от 0 до 100 МПа
б) давления разрежения и избыточного давления:
от минус 50 до 50 кПа
от минус 100 до 150 кПа
от минус 100 до 600 кПа
Лист № 8
Всего листов 12
в) абсолютного давления:
от 10 до 130 кПа
от 10 до 700 кПа
от 10 кПа до 2,5 МПа
от 10 кПа до 7 МПа:
1) от минус 50
°
С до минус 25
°
С, для моделей± 0,2
2) от минус 25
°
С включительно до плюс 15
°
С, на каждые 10 °С ± 0,05
3) от 25
°
С включительно до 65 °С, на каждые 10 °С ± 0,05
4) от 65
°
С включительно до 80
°
С± 0,2
г) давления разрежения и избыточного давления:
от минус 0,7 до 0,7 кПa
от минус 2,5 до 2,5 кПa
от минус 1,5 до 7 кПа
от минус 10 до 10 кПа:
1) от минус 50
°
С до минус 25
°
С, для моделей± 0,4
2) от минус 25
°
С включительно до плюс 15
°
С, на каждые 10 °С ± 0,1
3) от 25
°
С включительно до 65 °С, на каждые 10 °С± 0,1
4) от 65
°
С включительно до 80
°
С± 0,4
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L:
а) от минус 50
°
С до минус 25
°
С, для моделей± 0,4
б) от минус 25
°
С включительно до плюс 15
°
С, на каждые 10 °С± 0,1
в) от 25
°
С включительно до 65 °С, на каждые 10 °С± 0,1
г) от 65 °С включительно до 80
°
С± 0,4
- APR-2000/Q:
а) от минус 50
°
С до минус 22
°
С, для моделей± 0,3
б) от минус 22
°
С включительно до плюс 15
°
С, на каждые 10 °С ± 0,08
в) от 25
°
С включительно до 62
°
С, на каждые 10 °С ± 0,08
г) от 62
°
С включительно до 80
°
С± 0,3
- APR-2000/Q/ALW, APR-2000/Q/ALЕ, на каждые 10 °С± 0,05
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE:
а) от минус 50
°
С до минус 22
°
С, для моделей± 0,3
б) от минус 22
°
С включительно до плюс 15
°
С, на каждые 10 °С ± 0,08
в) от 25
°
С включительно до 55
°
С, на каждые 10 °С ± 0,08
г) от 25
°
С включительно до 80
°
С± 0,3
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ, на каждые 10 °С± 0,4
- APR-2200/Q:
а) от минус 50
°
С до минус 22
°
С, для моделей± 0,3
б) от минус 22
°
С включительно до плюс 15
°
С, на каждые 10 °С ± 0,08
в) от 25
°
С включительно до 62
°
С, на каждые 10 °С ± 0,08
г) от 62
°
С включительно до 80
°
С± 0,3
- APR-2200/Q/ALW, APR-2200/Q/ALЕ, APR-2200/Q/ALW-L,
APR-2200/Q/ALE-L, на каждые 10 °С± 0,05
- APR-2200/Q/D:
а) от минус 50
°
С до минус 25
°
С, для моделей± 0,4
б) от минус 25
°
С включительно до плюс 15
°
С, на каждые 10 °С± 0,1
в) от 25
°
С включительно до 65 °С, на каждые 10 °С± 0,1
г) от 65 °С включительно до 80
°
С± 0,4
Лист № 9
Всего листов 12
Пределы допускаемой дополнительной приведенной погрешности измерений разности
давлений при отклонении опорного давления от установленного значения на каждые 1 МПа, %,
не более, для моделей, в диапазонах измерений разности давлений:
- APR-2000/Q:
от 0 до 25 кПa,± 0,1
от 0 до 100 кПa± 0,1
от минус 50 до 50 кПa± 0,1
от 0 до 250 кПa± 0,3
от 0 до 1,6 MПa± 0,3
от минус 0,5 до 7 кПa± 0,3
- APR-2000/Q/ALW, APR-2000/Q/ALЕ
от 0 до 25 кПa± 0,01 (± 0,005)
от 0 до 100 кПa± 0,01 (± 0,005)
от 0 до 250 кПa± 0,01 (± 0,005)
от 0 до 1,6 MПa ± 0,03
от 0 до 7 MПa ± 0,03
от минус 0,5 до 7 кПa± 0,01 (± 0,005)
от минус 2 до 2 кПa± 0,01 (± 0,005)
от минус 10 до 10 кПa± 0,01 (± 0,005)
от минус 50 до 50 кПa± 0,01 (± 0,005)
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ
от 0 до 60 кПа ± 0,08
от 0 до 16 кПа ± 0,1
- APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ALЕ
APR-2200/Q/ALE-L± 0,01
Пределыдопускаемой дополнительной приведенной погрешности при отклонение
электропитания от 24 В на каждые 1 В, %, не более ± 0,002
Диапазон температур измеряемой среды, °С от минус 40 до плюс 120
Диапазон температуры окружающей среды, °С от минус 50 до плюс 80
Максимальное избыточное давление, МПа, не более:
- APC-2000/Q, APC-2000/Q/ALW, APC-2000/Q/ALЕ120
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L 4
- APR-2000/Q, APR-2000/Q/ALW, APR-2000/Q/ALЕ 40
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE 0,1
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ 40
- APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ALЕ,
APR-2200/Q/ALE-L40
- APR-2200/Q/D 4
Вид выходного сигнала:
- сила постоянного тока, мА, для моделей:
а) APC-2000/Q, APC-2000/Q/ALW, APC-2000/Q/ALW-L, APR-2000/Q,
APR-2000/Q/ALW, APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/Y,
APR-2000/Q/Y/ALW, APR-2200/Q, APR-2200/Q/ALW, APR-2200/Q/ALW-L,
APR-2200/Q/D4-20
б) APC-2000/Q/ALЕ, APC-2000/Q/ALE-L, APR-2000/Q/ALЕ, APR-2000/Q/G/ALE,
APR-2000/Q/Y/ALЕ, APR-2200/Q/ALЕ, APR-2200/Q/ALE-L0-5, 0-20 или 4-20
- цифровой сигнал HART
Время реакции, с, не более, для моделей:
- APC-2000/Q/ALW, APC-2000/Q/ALW-L, APC-2000/Q/ALЕ, APC-2000/Q/ALE-L,
APR-2000/Q/ALW, APR-2000/Q/ALЕ, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ,
APR-2200/Q/ALW, APR-2200/Q/ALW-L, APR-2200/Q/ALЕ, APR-2200/Q/ALE-L 0,5 (0,05)
- APR-2000/Q/G/ALW, APR-2000/Q/G/ALE, 0,5
Лист № 10
Всего листов 12
- APR-2200/Q/D1
Напряжение электропитания постоянного тока, В, для моделей:
- APC-2000/Q, APR-2000/Q, APR-2000/Q/G, APR-2000/Q/Y, APR-2200/Qот 7,5 до 55
- APC-2000/Q/ALW, APC-2000/Q/ALW-L, APR-2000/Q/ALW,
APR-2000/Q/G/ALW, APR-2000/Q/Y/ALW, APR-2200/Q/ALW,
APR-2200/Q/ALW-Lот 10 (13
3)
) до 45
- APC-2000/Q/ALЕ, APC-2000/Q/ALE-L, APR-2000/Q/ALЕ, APR-2000/Q/G/ALE,
APR-2000/Q/Y/ALЕ, APR-2200/Q/ALЕ, APR-2200/Q/ALE-L, APR-2200/Q/Dот 10 (13
3)
) до 36
Сопротивление изоляции, МОм, не менее 100
Степень защиты по ГОСТ 14254-96, для моделей:
- APC-2000/Q,IP65; IP66; IP67
- APC-2000/Q/ALW, APC-2000/Q/ALЕ, IP66; IP67
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L, IP66; IP68
- APR-2000/Q, APR-2000/Q/ALW, APR-2000/Q/ALЕ, APR-2000/Q/Y,
APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ, APR-2200/Q, APR-2200/Q/ALW,
APR-2200/Q/ALW-L, APR-2200/Q/ALЕ, APR-2200/Q/ALE-LIP67
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE, IP65; IP66
- APR-2200/Q/D IP65; IP66; IP68
Габаритные и присоединительные
4)
размеры, мм, не более, для моделей:
- APC-2000/Q86 x 63 x 155
- APC-2000/Q/ALW, APC-2000/Q/ALЕ 133 х 132 х 192
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L:
а) преобразователя
Æ
60 x 180
б) индикаторного устройства 133 x 132 x 190
в) длина кабеля 25000
- APR-2000/Q94,5 x 50 x 176
- APR-2000/Q/ALW, APR-2000/Q/ALЕ 133 x 132 x 190
- APR-2000/Q/G, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE 133 x 132 x 188
- APR-2000/Q/Y, APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ
Æ
200 x 6194
- APR-2200/Q:
а) преобразователя 176 x 94,5 x 50
б) чувствительных элементов (разделителей)
Æ
235 x 264
- APR-2200/Q/ALW, APR-2200/Q/ALЕ:
а) преобразователя 133 x 132 x 190
б) чувствительных элементов (разделителей)
Æ
235 x 264
- APR-2200/Q/ALE-L, APR-2200/Q/ALW-L:
а) индикаторного устройства133 x 132 x 190
б) чувствительных элементов (разделителей)
Æ
235 x 24
в) длина кабеля 25000
- APR-2200/Q/D
Æ
200 x 6907,5
Масса, кг, не более, для моделей:
- APC-2000/Q0,9
- APC-2000/Q/ALW, APC-2000/Q/ALЕ1,2
- APC-2000/Q/ALW-L, APC-2000/Q/ALE-L1,5
- APR-2000/Q, APR-2000/Q/G1,9
- APR-2000/Q/ALW, APR-2000/Q/ALЕ, APR-2000/Q/G/ALW, APR-2000/Q/G/ALE2,3
- APR-2000/Q/Y 14,5
- APR-2000/Q/Y/ALW, APR-2000/Q/Y/ALЕ 16,5
- APR-2200/Q 11,3
3)
При включённой подсветке индикаторного устройства преобразователя.
4)
Присоединительные размеры, определяются при заказе у производителя.
- APR-2200/Q/ALW, APR-2200/Q/ALЕ
- APR-2200/Q/ALW-L, APR-2200/Q/ALE-L
- APR-2200/Q/D
Средний срок службы, лет
Лист № 11
Всего листов 12
11,7
12,0
13,0
17
Знак утверждения типа
наносится на корпус преобразователя методом фотолитографии или другим способом, не
ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации
типографским способом
Количество
1
1
1
1
1
принадлежностей
Комплектность средства измерений
Таблица 2 – Комплектность
Наименование
Преобразователь давления APC-2000/Q, APR-2000/Q или APR-2200/Q*
Руководство по эксплуатации
Методика поверки
Комплект монтажных частей и принадлежностей*
Вентильный блок*
* Модель преобразователя, наличие комплекта монтажных частей и
определяется договором на поставку.
Поверка
осуществляется в соответствии с документом МЦКЛ.0153.МП «Преобразователи давления
APC-2000/Q, APR-2000/Q, APR-2200/Q. Методика поверки», утвержденному ГЦИ СИ ЗАО
КИП «МЦЭ» 15.09.2014 г.
Основные средства поверки:
‐
манометр абсолютного давления грузопоршневой МПАК-15 с диапазон измерений
абсолютного давления от 0,133 до 400 кПа и пределами основной относительной погрешности
измерений абсолютного давления ± 0,01 %;
‐
манометр грузопоршневой МП-60 с диапазоном измерений избыточного давления
от 0,02 до 6 МПа и пределами допускаемой относительной погрешности воспроизведения
избыточного давления ± 0,01 %;
‐
манометр грузопоршневой МП-2500 с диапазоном воспроизведения избыточного
давления от 5 до 250 МПа и пределами допускаемой относительной погрешности
воспроизведения избыточного давления ± 0,01 %;
‐
калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 с
диапазоном измерений силы постоянного тока от 0 до 25 мА и пределами допускаемой
абсолютной погрешностью измерений силы постоянного тока (I
×
10
-4
+ 1) мкА, где I –
измеренное значение силы постоянного тока.
Сведения о методиках (методах) измерений
изложены в документе 56607470.101.2013.РЭ «Преобразователи давления APC-2000/Q,
APR-2000/Q, APR-2200/Q. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления APC-2000/Q, APR-2000/Q, APR-2200/Q
1. ГОСТ Р 8.802-2012. «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
2. ГОСТ 8.187-76. «Государственная система обеспечения единства измерений.
Государственный специальный эталон и общесоюзная поверочная схема для средств измерений
разности давлений до 4
×
10
4
Па»
Лист № 12
Всего листов 12
3. ГОСТ 8.223-76 «Государственная система обеспечения единства измерений.
Государственный специальный эталон и общесоюзная поверочная схема для средств измерений
абсолютного давления в диапазоне 2,7·10
2
до 4000·10
2
Па».
4. Техническая документация фирмы изготовителя.
регулирования
установленных
безопасности к
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
осуществлениипроизводственногоконтролязасоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Изготовитель
APLISENS S.A., Польша.
Адрес: ul. Morelowa 7, PL - 03-192 Warszawa, Rzeczpospolita Polska.
Тел.: (4822) 814-07-77.
Факс: (4822) 814-07-78.
e-mail:
Заявитель
Общество с ограниченной ответственностью «АПЛИСЕНС»
(ООО «АПЛИСЕНС»)
Адрес: 142450, Московская обл., Ногинский р-н, г. Старая Купавна, ул. Придорожная, д.34.
Тел./факс (495) 491-78-12.
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8.
Тел./факс (495) 491-78-12.
e-mail:
.
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14561-95 | Преобразователи термоэлектрические | ТХА 9415 | ОАО "НПП "Эталон", г.Омск | 2 года | Перейти |
| 12320-90 | Преобразователи импульсных сигналов | БИС | СКБ средств автоматизации ПО "Промприбор", Украина, г.Ивано-Франковск | Нет данных | Перейти |
| 5804-76 | Преобразователи измерительные групповые | А614-1 | Приборостроительный завод, г.Екатеринбург | Нет данных | Перейти |
| 4842-75 | Манометры сверхвысокого давления | СВ | Завод "Манометр", г.Москва | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 24304-03 | Преобразователи термоэлектрические | ТЖК(J)-1199, ТХА(K)-1199, ТХК(L)-1199 | НП ООО "Энергоприбор", Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
