Номер госреестра:
59378-14
Наименование СИ:
Интерферометры
Обозначение типа:
OptoTL-60/120
Производитель:
ООО "Опто-Технологическая Лаборатория", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57331/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Интерферометры OptoTL-60/120
Назначение средства измерений
ИнтерферометрыOptoTL-60/120(далее-интерферометры)предназначеныдля
измерения отклонения от плоскостности оптических поверхностей, имеющих шероховатость
обработки поверхности не ниже Rz 0,1 мкм по ГОСТ 2789-73.
Описание средства измерений
Интерферометры OptoTl-60/120 построены по схеме двухлучевого интерферометра
Физо. Источником света является гелий-неоновый лазер с длиной волны 633 нм, либо
твердотельныйлазерсдлинойволны532нм.Лазерноеизлучениефокусируется
микрообъективом на входной срез оптоволокна, служащего точечной диафрагмой для
улучшения однородности пучка, формируя на выходном срезе оптоволокна расходящийся
световой пучок, который попадает на светоделитель, и после отражения от него преобразуется
коллимирующим объективом в параллельный пучок диаметром 60 мм. После коллимирующего
объектива установлена насадка, последняя поверхность которой является плоскостью
сравнения. Для контроля плоских поверхностей диаметром до 60 мм, используется насадка,
которая представляет собой клиновидную стеклянную пластину с углом клиновидности 1°. Для
контроля поверхностей диаметром до 120 мм используется насадка, которая представляет собой
двукратную телескопическую систему Галилея с клиновидной пластиной. Образцовая и
контролируемая поверхности устанавливаются так, чтобы обеспечить автоколлимационный ход
лучей в интерферометре. В обратном ходе лучи, отраженные от образцовой и контролируемой
поверхностей, возвращаются обратно через коллимирующий объектив, часть светового потока
проходит через светоделитель и фокусируется на матовом стекле, за которым расположена
ПЗС-камера с объективом. Вторая часть светового потока отражается от грани светоделителя и
пройдя через систему передачи изображения и фотообъектив формирует интерференционную
картину полос равной толщины, которую можно наблюдать на настроечном мониторе
интерферометра и мониторе компьютера. Фотообъектив имеет переменное увеличение, что
позволяет изменять масштаб наблюдаемого изображения.
Внешний вид интерферометров OptoTl-60/120 представлен на рисунке 1.
Пломбирование интерферометров OptoTl-60/120 не предусмотрено.
Лист № 2
Всего листов 4

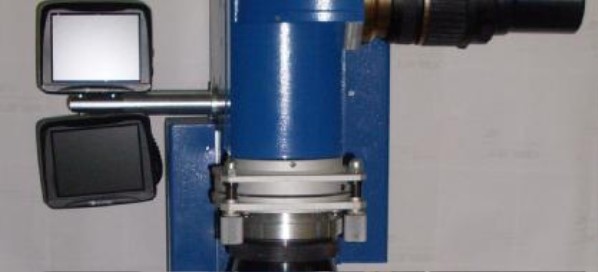

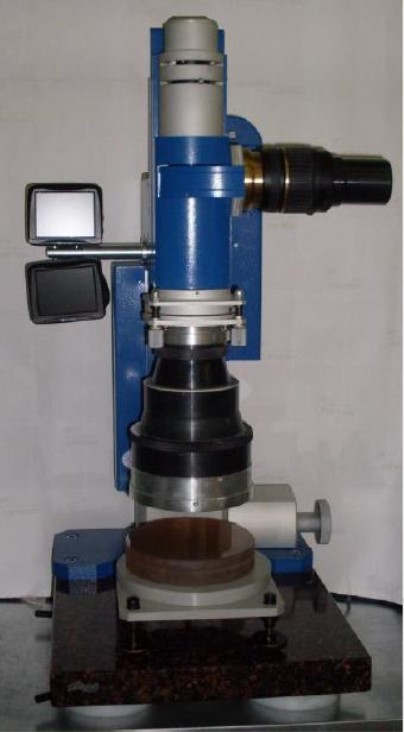

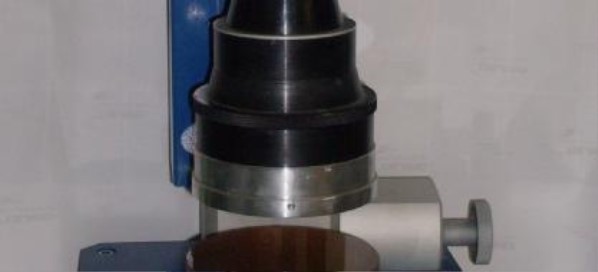

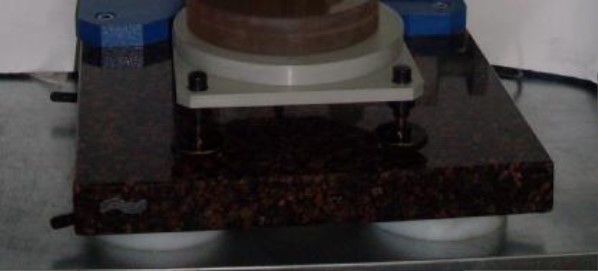

Рисунок 1 – Общий вид интерферометров OptoTl-60/120
Программное обеспечение
Программное обеспечение «FastInterf» установлено на компьютере. Программное обес-
печение управляет процессом измерений, собирает и анализирует данные и выполняет вычис-
ления параметров. В программной оболочке функции, дающие возможность изменения про-
граммного обеспечения пользователем, отсутствуют.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользова-
тель не имеет возможности изменять команды, обеспечивающие управление работой комплекса
и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями ре-
зервного копирования.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПОFMC.3
Номер версии (идентификационный номер) ПО 1.42.2 и выше
Цифровой идентификатор ПО8F90DC541BBBA45EA0EF3842F
D7C25F8
Другие идентификационные данные (если имеются)-
Уровеньзащитыпрограммногообеспеченияоценивается,как«высокий»
по Р 50.2.077-2014
Лист № 3
Всего листов 4
Метрологические и технические характеристики
интерферометров представлены в таблицах 1 и 2.
Диапазон измерений отклонения от плоскостности EFE, мкм
Пределы допускаемой абсолютной погрешности измерения
отклонения от плоскостности, мкм
Таблица 1 - Метрологические характеристики интерферометров
Наименование характеристики
Значение
От 0,006 до 1,266
или
От 0,005 до 1,064
(в зависимости от типа
используемого лазера)
±6,3×10
-2
или
±5,3×10
-2
(в зависимости от типа
используемого лазера)
от +20 до +24
Значение
1
2
Таблица 2 – Технические характеристики и условия эксплуатации
Наименование характеристики
Мощность источника излучения, мВт, не более
Класс безопасности лазерного излучения по ГОСТ Р 50723-94
Условия эксплуатации:
Диапазон рабочих температур, ºС
Габаритные размеры, мм
длина
ширина
высота
Масса, кг, не более:
500
450
850
40
Знак утверждения типа
наносится на корпус интерферометров методом наклейки или гравировки и на титульном листе
Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплект поставки комплекта интерферометров
НаименованиеОбозначение
Интерферометры OptoTl-60/120-
Комплект программного обеспечения-
Сертификат калибровки
Руководство по эксплуатации -
Методика поверки -
Количество
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 59378-14 «Интерферометры OptoTL-60/120
ЗАО«Опто-ТехнологическаяЛаборатория»,г.Санкт-Петербург.Методикаповерки»,
утвержденному ФГУП «ВНИИМС» 25 августа 2014 г.
Основное средством поверки: ГПСЭ единицы длины отклонений от плоскостности
оптических поверхностей размером до 200 мм ГЭТ 183-2010, ФГУП ВНИИМС.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки
наносится на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативныеитехническиедокументы,устанавливающиетребованияк
интерферометрам OptoTl-60/120
Технические условия ЕТВС.58901205.01ТУ «Интерферометр OptoTL-60/120»
ГОСТ Р 8.744-2011. Государственная система обеспечения единства измерений. Оптика
и фотоника. Интерференционные измерения оптических элементов и систем. Часть 3
Калибровка и аттестация интерферометров, методика измерений оптических волновых фронтов
Изготовитель
Общество с ограниченной ответственностью «Опто-Технологическая Лаборатория»
(ООО «ОПТО-ТЛ»)
ИНН 7804578429
Адрес: 194044, г. Санкт-Петербург, Менделеевская ул., д. 9, офис 541
Телефон: +7 (812) 347-76-90, факс: +7 (812) 347-76-90
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
