Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы ультразвуковые автоматизированного контроля сварных соединений
TVP 128
Назначение средства измерений
Системы ультразвуковые автоматизированного контроля сварных соединений TVP 128
(далее по тексту - системы) предназначены для измерений координат дефектов и амплитуд
сигналов, отраженных от них в сварных соединениях и основном металле трубопроводов и
других технологических объектов.
Описание средства измерений
Принцип действия системы основан на возбуждении ультразвуковых колебаний (УЗК)
вматериалеконтролируемогообъектаиприемеультразвуковыхколебаний,
отраженных от дефектов и границ материалов.
Ультразвуковая волна, генерируемая преобразователем системы, проникает в объект
контроля, распространяется в нем, отражается от несплошностей или донной поверхности
объектаконтроля,принимаетсяпреобразователемсистемыипреобразовываетсяв
электрический сигнал. Принятый сигнал регистрируется и обрабатывается процессором
электронного блока. На дисплее ноутбука отображаются параметры обработанного сигнала,
координаты дефекта.
Конструктивно системы состоят из ноутбука и электронного блока, к которому
посредствомкабелейподсоединяетсясканерсустановленнымиультразвуковыми
преобразователями и преобразователями с фазированной решеткой (ФР). Фотография общего
вида систем приведена на рисунке 1.

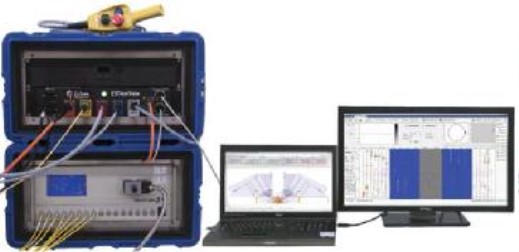

а) Сканерб) Электронный блок с ноутбуком
Рисунок 1 – Общий вид: а) сканера; б) электронного блока с ноутбуком.
В Системах реализованы 16 независимых ультразвуковых каналов, предназначенных
для работы с одноэлементными преобразователями и от 128 до 512 независимых
ультразвуковых каналов для работы с ФР. При работе с одноэлементными преобразователями
принятые сигналы отображаются на A сканах и в формате TOFD, при работе с ФР – на A, B, D,
S, L-сканах, в виде ленточных диаграмм зонального метода. Для определения линейных
координатвыявленных дефектов контролируемого объекта в системах используется
кодировщик положения.
Идентификационное
наименование ПО
Номер версии
(идентификационны
й номер) ПО
TrueView
7 и выше
-
-
Лист № 2
Всего листов 4
Системы применяются при контроле и диагностике магистральных, промысловых и
технологическихтрубопроводов,атакжетехнологическогооборудованияразличных
габаритовитолщиныиспользуемого в нефтеперерабатывающейинефтегазовой
промышленности, атомной промышленности, энергетике, транспортной промышленности,
авиации и других отраслях.
Программное обеспечение
Обработка результатов измерений, управление системой, создание и сохранение
файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в
реальном времени осуществляется с помощью программного обеспечения (ПО) TrueView,
установленного на ноутбуке.
Таблица 1
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора ПО
ЗащитапрограммногообеспеченияTrueViewотнепреднамеренныхи
преднамеренных изменений соответствует уровню C согласно МИ 3286-2010.
Значения
50; 100; 150; 200; 250;
300
100
±
5
± 5
От 6 до 1390
± 0,8
2 – 10000
± 2
± 2
220
1000 × 630 × 680
450 × 170 × 380
535 × 435 × 250
15
11,5
Метрологические и технические характеристики
Таблица 2
Наименования характеристик
Номинальные значения амплитуды генератора импульсов
возбуждения (ГИВ), В, не менее
Номинальное значение длительности импульсов ГИВ (по уровню
0,5 амплитуды) и его отклонение, мс
Пределы допускаемой абсолютной погрешности измерения
амплитуды сигнала, % от высоты экрана
Диапазон измерения глубины залегания дефектов (по стали), мм
Пределы допускаемой абсолютной погрешности измерения
глубины залегания дефектов, мм
Диапазон измерения расстояния кодировщиком положения, мм
Пределы допускаемой абсолютной погрешности измерения
расстояния кодировщиком положения:
в диапазоне от 2 до 100 мм включительно, мм
в диапазоне свыше 100 до 10000 мм, %
Напряжение питания от сети переменного тока, В
Габаритные размеры (высота × ширина × толщина), мм, не более:
- кейса;
- электронного блока;
- сканера.
Масса, кг, не более:
- ультразвукового электронного блока;
- сканера.
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха при температуре плюс 25
о
С, %
От минус 20 до 50
От 5 до 95
Лист № 3
Всего листов 4
Класс защиты:
- электронного блока;
- сканера.
IP65
IP66
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом и на заднюю панель электронного блока способом наклеивания
этикетки.
Комплектность средства измерений
Таблица 3
№НаименованиеКоличество
1 шт.
1 шт.
1 шт.
1 шт.
1 компл.*
1 компл.*
1Ультразвуковой электронный блок
2Блок управления двигателем
3Источник бесперебойного питания
4Защитный кейс для транспортировки
5Ультразвуковые преобразователи производства Eclipse Scientific Inc.
(Канада):
- ECL-TOFD-5.0M-6;
- ECL-TOFD-5.0M-3;
- ECL-TOFD-10M-6;
- ECL-TOFD-10M-3;
6Преобразователи с ФР производства Eclipse Scientific Inc. (Канада):
- ECL-PE-7.5M60E0.6P;
- ECL-PE-7.5M64E0.6P;
- ECL-PE-5.0M64E0.8P;
- ECL-PE-5.0M64E0.6P;
7Призма для ФР
8Сканер с рамкой
9Ноутбук
10 Руководство по эксплуатации
11 Методика поверки
1 компл.*
1 шт.
1 шт.
1 экз.
1 экз.
* - Тип и количество зависит от заказа потребителя.
Поверка
осуществляется по методике поверки МП 010.Д4-14 «ГСИ. Системы ультразвуковые
автоматизированногоконтролясварныхсоединенийTVP128.Методикаповерки»,
утвержденной ФГУП «ВНИИОФИ» в августе 2014 года.
Основные средства поверки:
1. ОсциллографцифровойTDS2012В.Пределыдопускаемойотносительной
погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10
мВ/дел до 5 В/дел ±3%.
2. Генератор сигналов сложной формы AFG3022. Синусоидальный сигнал от 1 мГц до
25 МГц, пределы допускаемой относительной погрешности установки частоты ± 1
ррм. Диапазон устанавливаемых амплитуд от 10 мВ до 10 В, пределы допускаемой
абсолютной погрешности ± (1 % от величины + 1 мВ), амплитудная
неравномерность (до 5 МГц) ± 0,15 дБ, (от 5 до 20 МГц) ± 0,3 дБ.
Лист № 4
Всего листов 4
3. Контрольные образцы №2 и №3 из комплекта КОУ-2. Контрольный образец №2:
высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм.
Контрольный образец №3: радиус цилиндрической поверхности 55 мм.
4. Линейка по ГОСТ 427-75. Диапазон измерений от 0 до 1000 мм, цена деления 1 мм.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации
«Системы ультразвуковые автоматизированного контроля сварных соединений TVP 128.
Руководство по эксплуатации», раздел «Методы измерений».
Нормативные и технические документы, устанавливающие требования к системам
ультразвуковым автоматизированного контроля сварных соединений TVP 128
Техническая документация фирмы Eclipse Scientific Inc., Канада.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Системы ультразвуковые автоматизированного контроля сварных соединений TVP 128
применяются вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
Eclipse Scientific Inc., Канада
Адрес: 97 Randall Drive, Unit 2, Waterloo, Ontario, N2V 1C5
Тел.: (800) 490-1072, (519) 886-6717
Факс: (519) 886-1102
Заявитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ»).
Адрес: 111250, г. Москва, ул. Красноказарменная, д. 17. стр 3
Телефон: (495) 587-82-98.
Факс: (495) 789-37-48.
Сайт:
.
Е-mail:
.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП "ВНИИОФИ"),
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел. 437-33-56; факс 437-31-47
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»__________2014 г.
