Термопреобразователи сопротивления платиновые M-OK/ZS, ГРСИ 59332-14
Номер госреестра:
59332-14
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
M-OK/ZS
Производитель:
Фирма "EPHY-MESS GmbH", Германия
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 81MBN12СТ001F, 81MBN12СТ001H, 81MBN12СТ001K
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57281
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые модели M-OK/ZS
Назначение средства измерений
M-OK/ZS (далее –
температуры обмоток
Термопреобразователисопротивленияплатиновыемодели
термопреобразователи или ТС) предназначены для измерения
электродвигателя на ОАО Мосэнерго» филиал ТЭЦ-16.
Описание средства измерений
ПринципдействияТСоснованназависимостисопротивленияпроволочного
термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с ЧЭ.
ЧЭ представляет собой намотку платиновой проволоки на каркасе, помещенную в защитный
чехол из ламинированной стеклоткани. ЧЭ имеет номинальную статическую характеристику
преобразования (НСХ) типа «Pt100» по МЭК 60751/ ГОСТ 6651-2009.
Схема соединения внутренних проводников термопреобразователей с чувствительными
элементами: 4-х проводная.
Фотография внешнего вида термопреобразователя представлена на рисунке 1.

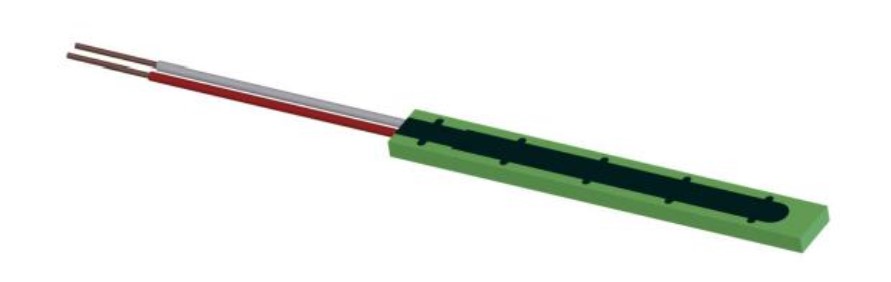

Рис. 1. Внешний вид термопреобразователя
сопротивления платиновый модели M-OK/ZS.
Метрологические и технические характеристики
от минус 40 до плюс 180
0,00385
Pt100
100
B
±
(0,3+0,005|t|)
3×8×100
Диапазон измеряемых температур, ºС
Температурный коэффициент ТС α, ºС
-1
Условное обозначение номинальной статической характеристики
(НСХ) по ГОСТ 6651-2009
Номинальное значение сопротивления термопреобразователя при
0º С (R
o
), Ом
Класс допуска ТС по ГОСТ 6651-2009
Пределы допускаемого отклонения сопротивления ТС от НСХ в
температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C
Габаритные размеры (длина × ширина × высота), мм
Рабочие условия эксплуатации:
Температура окружающей среды, °С
Относительная влажность воздуха, %, не более
от минус 40 до плюс 180
95
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу)
методом штемпелевания.
Лист № 2
Всего листов 3
Комплектность средства измерений
Термопреобразователь сопротивления платиновый модели M-OK/ZS
Паспорт
3 шт.
3 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
из платины, меди и никеля». Подлежит первичной поверке перед вводом в эксплуатацию.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в
диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с
диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами
допускаемой основной абсолютной погрешности измерения сопротивления ±(10
-5
·R+5·10
-4
), где
R – измеряемое сопротивление, Ом;
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления
платиновый модели M-OK/ZS.
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления платиновым M-OK/ZS
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал
ТЭЦ-16 (г. Москва).
Изготовитель
фирма «EPHY-MESS GmbH», Германия
Berta-Cramer-Ring 1 Germany
D-65205 Wiesbaden
Tel.: 06122 / 9228-0
Fax: 06122 / 9228-99
Заявитель
ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.
Лист № 3
Всего листов 3
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
