Системы центровки и измерения взаимного расположения поверхностей Easy-Laser r, ГРСИ 59321-14
Номер госреестра:
59321-14
Наименование СИ:
Системы центровки и измерения взаимного расположения поверхностей
Обозначение типа:
Easy-Laser r
Производитель:
Фирма "Damalini AB", Швеция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 15
Приложение к свидетельству № 57266
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы центровки и измерения взаимного расположения поверхностей Easy-
Laser r
Назначение средства измерений
Системы центровки и измерения взаимного расположения поверхностей Easy-Laser r
(далее системы) предназначены для измерений несоосности валов и других узлов промыш-
ленных агрегатов, измерений отклонений от плоскости, прямолинейности, перпендикуляр-
ности и параллельности, взаимного углового положения шпинделей.
Описание средства измерений
Системы Easy-Laser r являются портативными переносными системами, основными
блоками которых являются измерительный блок S (Рис.1a) и измерительный блок M
(Рис.1b), дисплейный блок (Рис.1c) с кнопками для управления процессом измерений, цеп-
ных креплений (Рис. 1d), кабелей для коммутации блоков (Рис. 1 e).
Принцип измерений с помощью систем Easy-Laser r состоит в том, что один измери-
тельный блок (лазер) крепится на вал роторного агрегата по одну сторону муфты, а второй
блок (детектор)- на вал другого роторного агрегата по другую сторону муфты, подлежащего
центровке с первым агрегатом. Лазерный луч направляется на позиционно-чувствительный
фотоприемник блока детектора. На приемнике излучения определяется положение луча на
плоскости фотоприемника. Система вычисляет и отображает на дисплее значения отклоне-
ний от параллельности, соосности или смещения сочленяемых машин (например, двига-
тель-насос, два шпинделя и т.д.), величину угловой несоосности, а также параметры вырав-
нивания опор подвижной машины.
Системы выпускаются следующих модификаций: Easy-Laser D160r, Easy-Laser
E180r, Easy-Laser E420r, Easy-Laser E530r, Easy-Laser E540r, Easy-Laser D550r, Easy-Laser
E710r, Easy-Laser E910r, Easy-Laser E915r, Easy-Laser E920r, Easy-Laser E930r, Easy-Laser
E940r, Easy-Laser E950r, Easy-Laser E960r, Easy-Laser E970r, Easy-Laser E980r. Модифика-
ции различаются конструкцией основных блоков, различными типами приспособлений для
креплений датчиков, а также назначением
.
Модификация Easy-Laser D160r состоит из следующих основных блоков: блока ла-
зерного излучателя, детекторного блока и дисплейного блока, мишеней. Модификация
D160 предназначена для центровки шкивов.
Модификация Easy-Laser D550r состоит из следующих основных блоков: блоков
SD335 и MD334, совмещающих в себе две функции блока лазерного излучателя и детектор-
ного блока и дисплейного блока D336. Модификация Easy-Laser D550r предназначена для
центровки валов. Все составляющие изготовлены из коррозионно и водоустойчивого мате-
риала.
Модификация Easy-Laser E180r состоит из следующих основных блоков: блока ла-
зерного излучателя, детекторного блока и дисплейного блока, мишеней. Модификация
Easy-Laser D180r предназначена для центровки шкивов. Детекторный блок имеет Bluetooth-
интерфейс.
Модификация Easy-Laser E420r состоит из следующих основных блоков: блоков S и
M, совмещающих в себе две функции блока лазерного излучателя и детекторного блока и
дисплейного блока Е53, кронштейнов для крепления на вал с цепями. Модификация Easy-
Laser E420r предназначена для центровки вращающихся механизмов. Для подключения де-
текторов к дисплею используется интерфейс Bluetooth.
Модификация Easy-Laser E530r состоит из следующих основных блоков: блоков
ELS30 и ELM30, совмещающих в себе две функции блока лазерного излучателя и детектор-
ного блока и дисплейного блока Е52, кронштейнов для крепления на вал с цепями и предна-
Лист № 2
Всего листов 15
значена для центровки вращающегося оборудования. Детектор подключается к дисплею
при помощи соединительных кабелей. Дисплей имеет интерфейс Bluetooth.
Модификации Easy-Laser E540r состоит из следующих основных блоков: блоков
ELS40 и ELM40, совмещающих в себе две функции блока лазерного излучателя и детектор-
ного блока и дисплейного блока Е52, кронштейнов для крепления на вал с цепями и предна-
значена для центровки вращающегося оборудования. Для подключения детекторов к дис-
плею используется интерфейс Bluetooth.
Модификация Easy-Laser E710r состоит из следующих основных блоков: блоков S и
M, совмещающих в себе две функции блока лазерного излучателя и детекторного блока и
дисплейного блока Е51, двух магнитов, двух внешних Bluetooth-адаптера, двух пластин для
сдвига детекторов. Модификация Easy-Laser Е710r предназначена для центровки валов и
может измерять прямолинейность и плоскостность.
Модификация Easy-Laser E910r состоит из следующих основных блоков: блока ла-
зерного излучателяD22с двумя встроенными уровнями, детекторного блока Е7 и дисплей-
ного блока Е51. Лазер имеет механическую функцию переключения луча под 90º. Модифи-
кация Easy-Laser E910r предназначена для выверки плоскостности и параллельности флан-
цев.
Модификация Easy-Laser E915r состоит из следующих основных блоков: блока ла-
зерного излучателя D23 с мотором, детекторного блока Е5 и дисплейного блока
Е51.Модификация Easy-Laser E915r предназначена для выверки плоскостности и парал-
лельности фланцев.
Модификация Easy-Laser E920r состоит из следующих основных блоков: блока ла-
зерного излучателя D22, детекторного блока Е7 и дисплейного блока Е51. Модификация
Easy-Laser E920r предназначена для выверки геометрии станочного оборудования, измере-
ния плоскостности и прямолинейности.
Модификация Easy-Laser E930r состоит из следующих основных блоков: блока ла-
зерного излучателя D75, детекторного блока Е9 и дисплейного блокаЕ51.Модификация
Easy-Laser E930r предназначена для выверки экструдера и измерения соосности его внут-
ренних отверстий.
Модификация Easy-Laser E940r состоит из следующих основных блоков: блока ла-
зерного излучателя D22, детекторных блоков ESH и EMH и дисплейного блока
Е51.Модификация Easy-Laser E940r предназначена для выверки геометрии станочного обо-
рудования, измерения плоскостности прямолинейности и перпендикулярности.
Модификация Easy-Laser E950r состоит из следующих основных блоков: блока ла-
зерного излучателя D75, детекторного блока Е7 и дисплейного блока Е51. Модификация
Easy-Laser E950r предназначена для выверки соосности отверстий и подшипниковых кор-
пусов.
Модификация Easy-Laser E960r состоит из следующих основных блоков: лазерного
блокаD75, детекторного блока Е7 и дисплейного блока Е51. Модификация Easy-Laser E960r
предназначена для выверки проточной части турбин.
Модификация Easy-Laser E970r состоит из следующих основных блоков : блока ла-
зерного излучателя D22, детекторного блока Е7 и дисплейного блока Е51. Модификация
Easy-Laser E970r предназначена для измерения параллельности валов.
Модификация Easy-Laser E980r состоит из следующих основных блоков : блока ла-
зерного излучателя D23, детекторного блока Е5и дисплейного блока Е51. Модификация
Easy-Laser E980r предназначена для выверки деревообрабатывающего оборудования.
Лист № 3
Всего листов 15

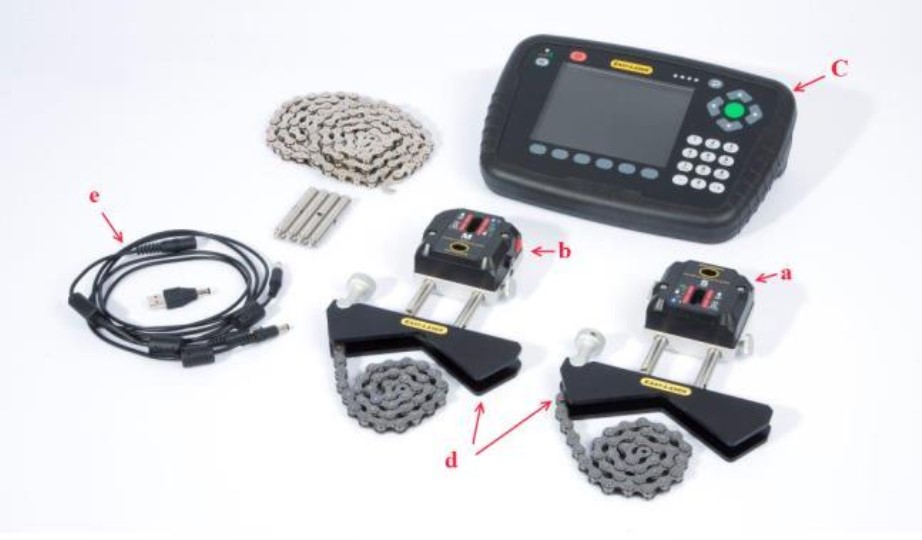

Рисунок 1- Общий вид системы центровки и измерения взаимного
расположения поверхностей Easy-Laser r

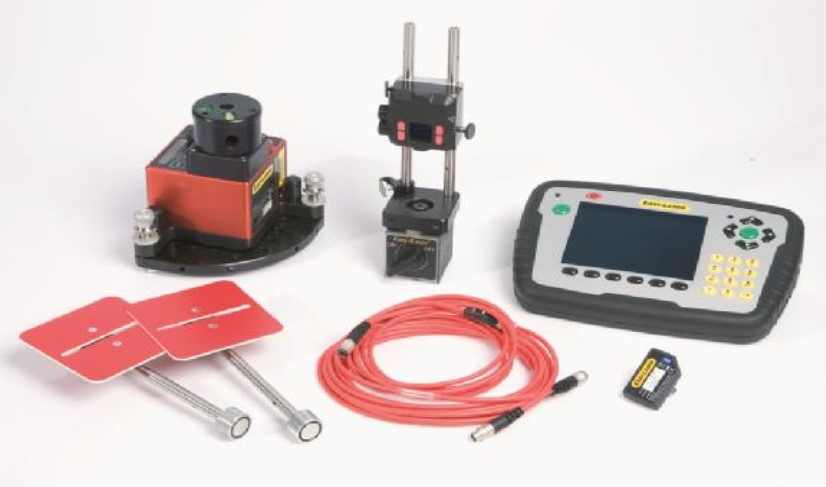

Easy-
Laser
D160r
Лист № 4
Всего листов 15

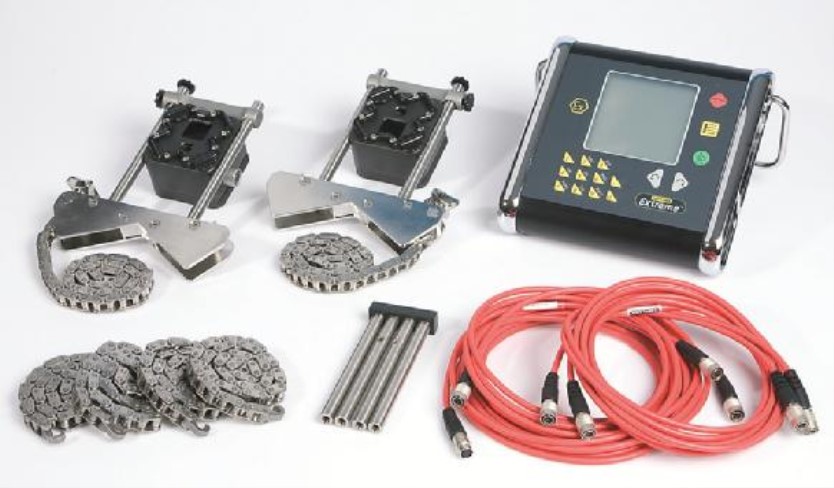

Easy-
Laser
D550r

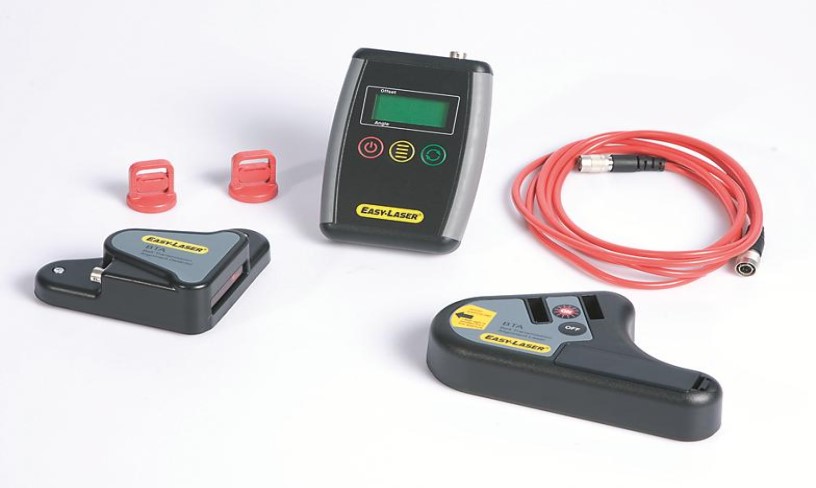

Easy-
Laser
E180r
Лист № 5
Всего листов 15
Easy-
Laser
E420r
Easy-
Laser
E530r
Лист № 6
Всего листов 15
Easy-
Laser
E540r
Easy-
Laser
E710r
Лист № 7
Всего листов 15

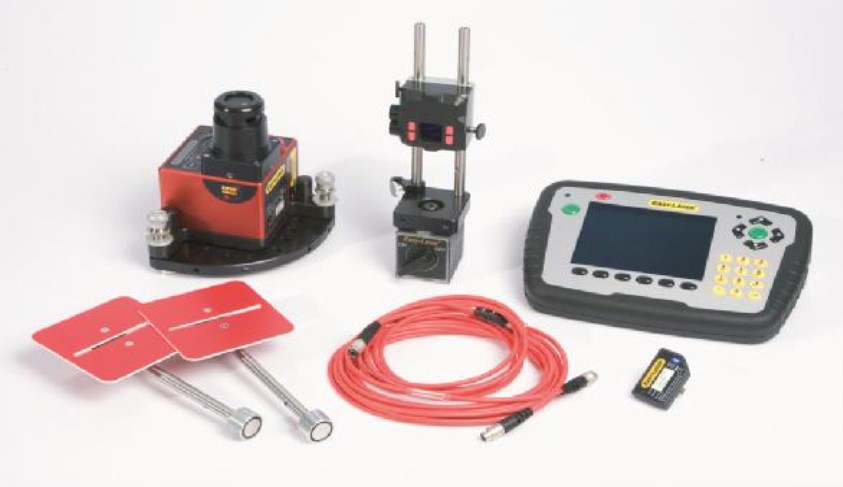

Easy-
Laser
E910r
Easy-
Laser
E915r
Лист № 8
Всего листов 15

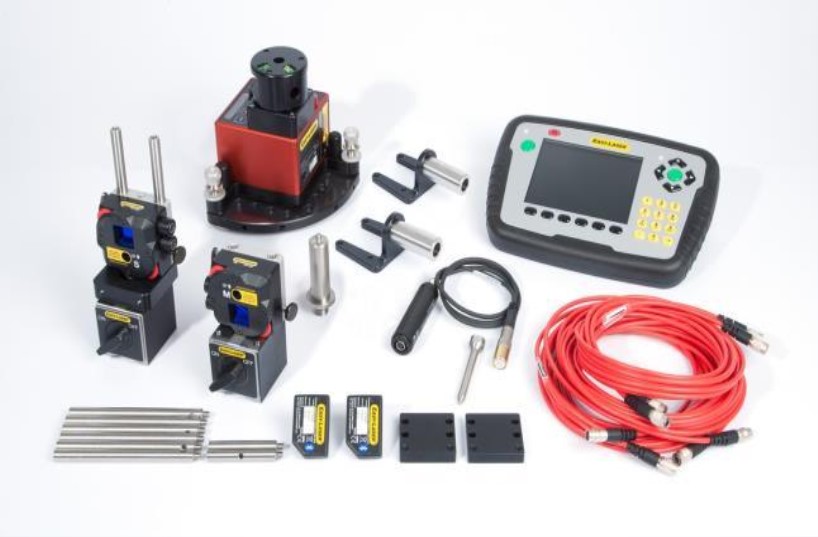

Easy-
Laser
E920r
Easy-
Laser
E930r
Лист № 9
Всего листов 15

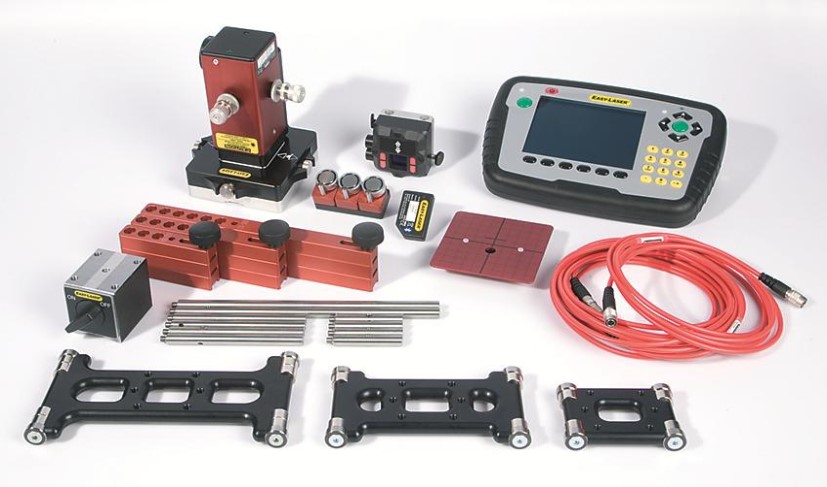

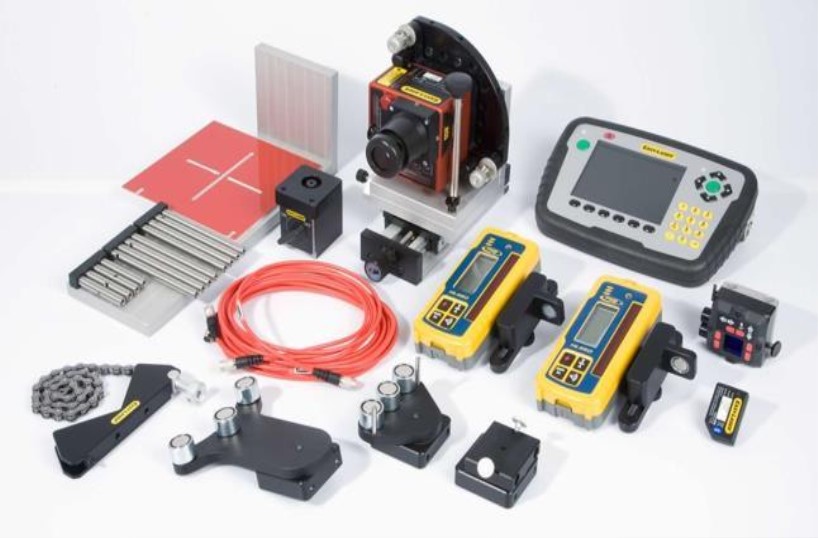

Easy-
Laser
E940r
Easy-
Laser
E950r
Лист № 10
Всего листов 15
Easy-
Laser
E960r
Easy-
Laser
E970r
Лист № 11
Всего листов 15
Easy-
Laser
E980r

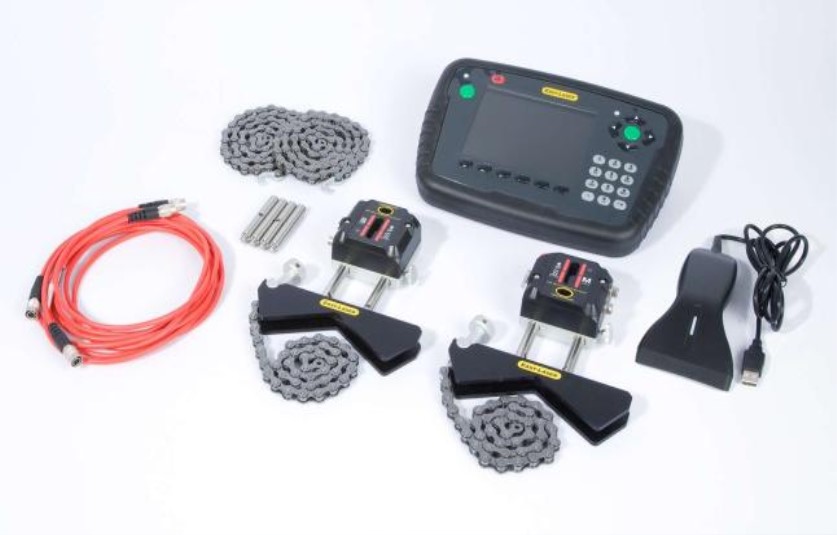

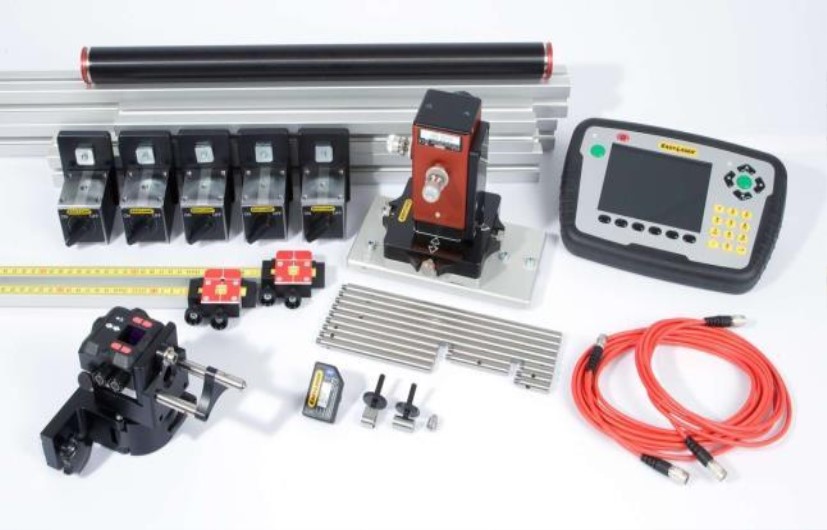

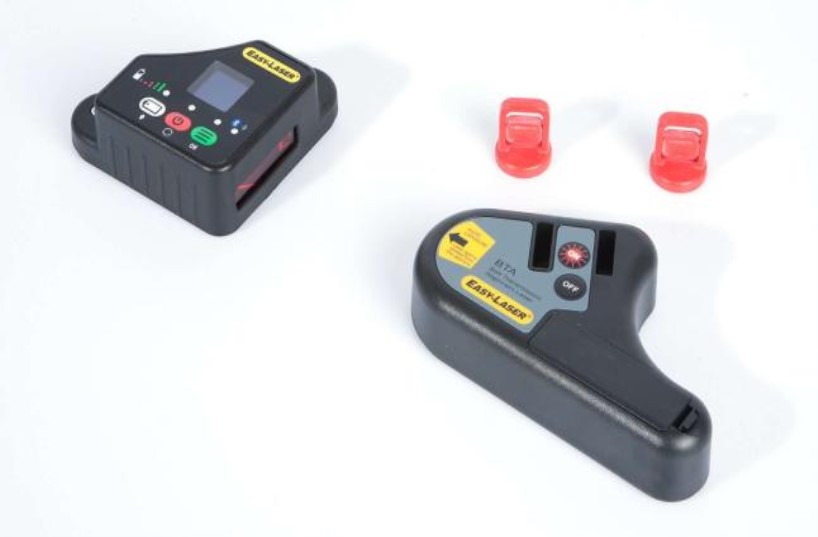

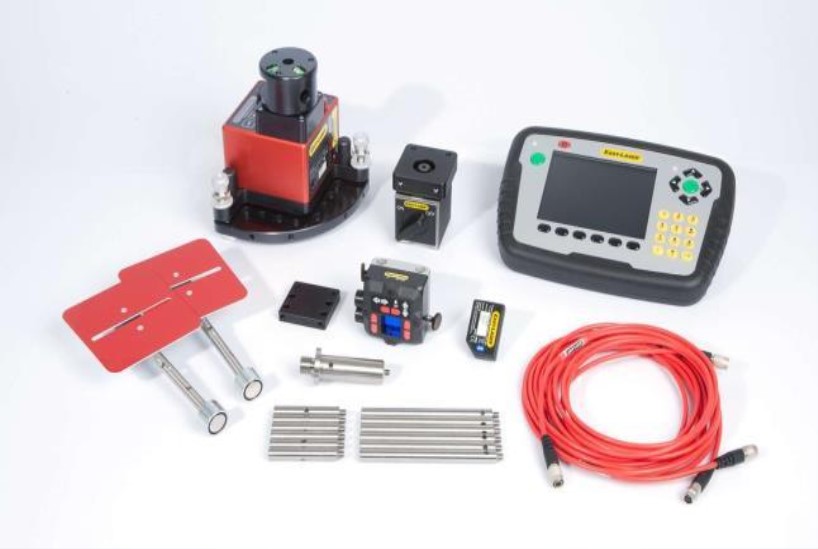

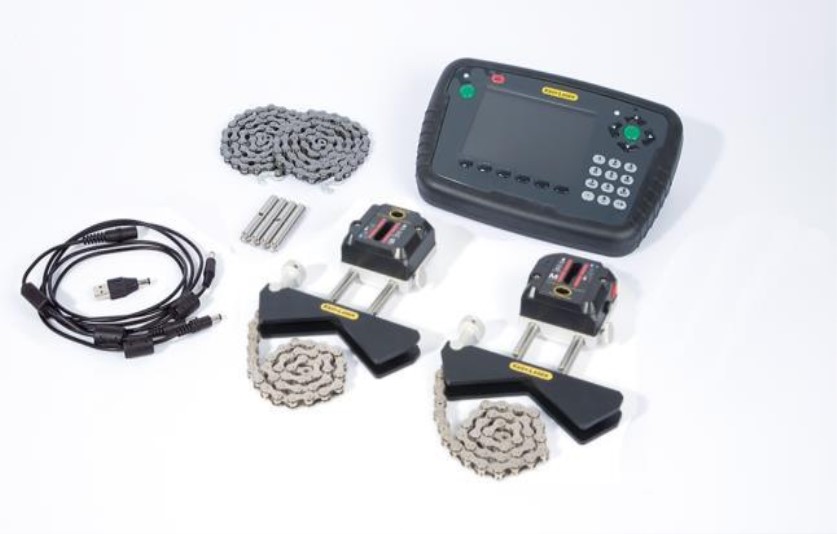

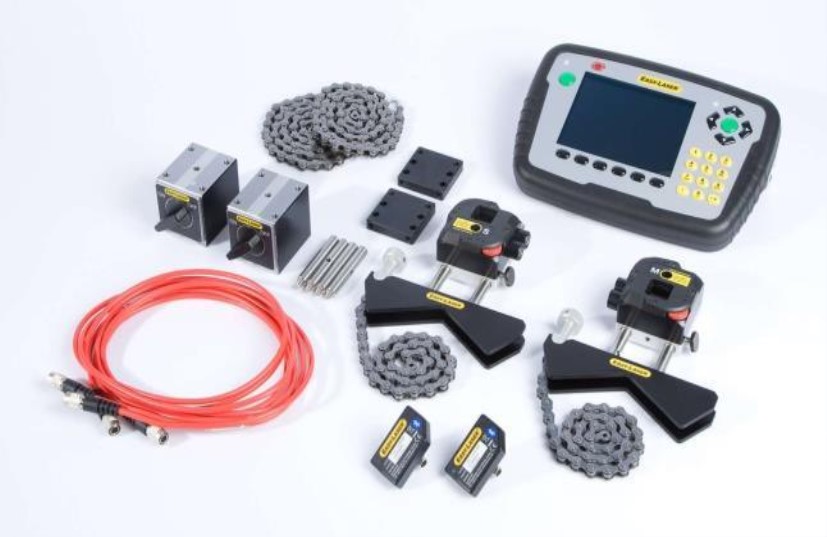

Рис. 2 – Модификации системы центровки и измерения взаимного расположения поверхно-
стей Easy-Laser r
Программное обеспечение
Программное обеспечение предназначено для управления системами Easy-Laser r, а
также для получения и сохранения результатов измерений.
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное наиме-
нование про-
граммного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) программ-
ного обеспече-
ния
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного
обеспечения
Модификация Easy-Laser D160r
MJv.1.06v.1.06.--
Модификация Easy-Laser E180r
BTAv.1.0v.1.0--
Модификации D550r
Extremever.AC1.02 иver.AC1хB53E775BCRC-32
выше
Модификации Easy-Laser E420r, Easy-Laser E530r, Easy-Laser E540r, Easy-Laser E710r,
Easy-Laser E910r, Easy-Laser E915r, Easy-Laser E920r, Easy-Laser E930r, Easy-Laser E940r,
Easy-Laser E950r, Easy-Laser E960r, Easy-Laser E970r, Easy-Laser E980r
EasyLinkv. 8.0 и вышеv.8xBE94692CCRC-32
Программное обеспечение является неизменным. Средства для программирования
или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 12
Всего листов 15
Степень опасности генерируемого излучения
10
20
±2,5
±5,0
± 1 %
3
10
20
40
0,01
0,001
Метрологические и технические характеристики
Таблица 2
Тип лазера
Длина волны, нм
Мощность лазера, не более, мВт
диодный
635 ÷ 670
1
2 класс по ГОСТ Р 50723-94
(SS-EN-608 25-1-1994, CFR
1040.10/11-1993)
30
±10,0
± 0,5 %
Размер измерительного окна, мм
для моделей
Easy-Laser D160r, Easy-Laser E180r
Easy-Laser E420r, Easy-Laser D550r, Easy-Laser E710r,
Easy-Laser E910r, Easy-Laser E915r, Easy-Laser E920r, Easy-
Laser E930r, Easy-Laser E940r, Easy-Laser E950r, Easy-Laser
E960r, Easy-Laser E970r, Easy-Laser E980r
Easy-Laser E530r, Easy-Laser E540r
Диапазон измерений линейного перемещения, мм
для моделей:
Easy-Laser D160r, Easy-Laser E180r
Easy-Laser E420r, Easy-Laser D550r, Easy-Laser E710r,
Easy-Laser E910r, Easy-Laser E915r, Easy-Laser E920r, Easy-
Laser E930r, Easy-Laser E940r, Easy-Laser E950r, Easy-Laser
E960r, Easy-Laser E970r, Easy-Laser E980r
Easy-Laser E530r, Easy-Laser E540r
Пределы допускаемой относительной погрешности измерений
линейного перемещения
для моделей:
Easy-Laser D160r, Easy-Laser E180r, Easy-Laser E420r,
Easy-Laser E530r, Easy-Laser E540r, Easy-Laser D550r, Easy-
Laser E710r, Easy-Laser E910r, Easy-Laser E915r, Easy-Laser
E920r, Easy-Laser E930r, Easy-Laser E950r, Easy-Laser E960r,
Easy-Laser E970r, Easy-Laser E980r
Easy-Laser E940r
Максимальное расстояние взаимного расположения поверхно-
сти, не более, м
для моделей
Easy-Laser D160r, Easy-Laser E180r, Easy-Laser E420r
Easy-Laser E530r, Easy-Laser E540r
Easy-Laser E710r, Easy-Laser E915r, Easy-Laser D550r
Easy-Laser E910r, Easy-Laser E920r, Easy-Laser E930r,
Easy-Laser E950r, Easy-Laser E960r, Easy-Laser E970r, Easy-
Laser E980r
Разрешающая способность по линейному перемещению, мм
для моделей:
Easy-Laser D160r, Easy-Laser E180r
Easy-Laser D550r, Easy-Laser E420r, Easy-Laser E530r,
Easy-Laser E540r, Easy-Laser E710r, Easy-Laser E910r, Easy-
Laser E915r, Easy-Laser E920r, Easy-Laser E930r, Easy-Laser
E950r, Easy-Laser E960r, Easy-Laser E970r, Easy-Laser E980r
Easy-Laser E940r,
0,0001
Лист № 13
Всего листов 15
от - 10 до 50
Встроенный литий-ионный
перезаряжаемый аккумуля-
тор
Батарея АА1,5 V
Батарея MN1604 6LR61 9 V
Батарея LR 14 1,5 V
Условия эксплуатации:
диапазон рабочих температур, ºС
для моделей:
Easy-Laser D160r, Easy-Laser E180r, Easy-Laser E420r,
Easy-Laser E530r, Easy-Laser E540r, Easy-Laser E710r, Easy-
Laser E910r, Easy-Laser E915r, Easy-Laser E920r, Easy-Laser
E930r, Easy-Laser E940r, Easy-Laser E950r, Easy-Laser E960r,
Easy-Laser E970r, Easy-Laser E980r
Easy-Laser D550r,
относительная влажность, не более, %
Габаритные размеры блоков, мм, не более:
от 0 до 40
от 10 до 95
длинаширинавысота
6941,561,5
67 42 60
60 42 60
75 52 65
1004545
250,0 63,0 175,0
180 43 177
120,0 60,0 60,0
169,0 139,0 139,0
176
172
164
202
220
186
180
1030
1020
910
1000
2650
700
Измерительный блок S, ELS40, M, ELM40
Измерительный блокELS30, ELM30
Измерительный блок ESH,EMH, детектор Е5,Е7
Измерительный блок MD334, SD335
Детекторный блок Е9
Дисплейный блок Е51, Е52, Е53
Дисплейный блок D336
Блок лазерного излучателя D75
Блок лазерного излучателя D22, D23
Масса блоков, г, не более:
Измерительный блок S, М
Измерительный блок ELS40, ELM40
Измерительный блок ELS30, ELM30
Измерительный блок ESH, EMH
Измерительный блок MD334, SD335
Детекторный блок Е5, Е7
Детекторный блок Е9
Дисплейный блок E51
Дисплейный блок Е52
Дисплейный блок E53
Дисплейный блок D336
Блок лазерного излучателя D22, D23
Блок лазерного излучателя D75
Питание
Easy-Laser E180r, Easy-Laser E420r, Easy-Laser E530r, Easy-
Laser E540r, Easy-Laser E710r, Easy-Laser E910r, Easy-Laser
E915r, Easy-Laser E920r, Easy-Laser E930r, Easy-Laser E940r,
Easy-Laser E950r, Easy-Laser E960r, Easy-Laser E970r, Easy-
Laser E980r
Easy-Laser D160r, Easy-Laser E180r
Easy-Laser D160r
Easy-Laser D550r, Easy-Laser E710r, Easy-Laser E910r, Easy-
Laser E915r, Easy-Laser E920r, Easy-Laser E930r, Easy-Laser
E940r, Easy-Laser E950r, Easy-Laser E960r, Easy-Laser E970r,
Easy-Laser E980r
Знак утверждения типа
Знак утверждения типа наносится на корпус системыметодом наклейки и на руково-
дство по эксплуатации типографским методом.
Лист № 14
Всего листов 15
1
Комплектность средства измерений
Таблица 3
№НаименованиеКоличествоПримечание
Системы центровки и измерения взаимного
расположения поверхностей Easy-Laser D160r,
Easy-Laser E180r, Easy-Laser E420r, Easy-Laser
E530r, Easy-Laser E540r, Easy-Laser D550r,
Easy-Laser E710r, Easy-Laser E910r, Easy-Laser
E915r, Easy-Laser E920r, Easy-Laser E930r,
Easy-Laser E940r, Easy-Laser E950r, Easy-Laser
E960r, Easy-Laser E970r, Easy-Laser E980r
1 шт.
Модификация в соответ-
ствии с заказом
2 Комплектующие
1 компл.
в соответствии с модифи-
кацией
3 Руководство по эксплуатации
4 Методика поверки
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 59321-14 «Системы центровки и измере-
ния взаимного расположения поверхностей Easy-Laser r. Методика поверки», утвержден-
ным ФГУП «ВНИИМС» в марте 2014 г.
Перечень основных средств поверки:
Головки измерительные цифровые ABSOLUTE серий 543, 575, модель ID-S с диапа-
зоном измерений от 0 до 12,7 мм вкл. и с пределом допускаемой абсолютной погрешности
при прямом ходе без учета дискретности отсчета 0,003 мм (Госреестр № 54125-13).
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации на соответствующую
модификацию системы.
Нормативные и технические документы, устанавливающие требования к системам
центровки и измерения взаимного расположения поверхностей Easy-Laser r
Техническая документация фирмы-изготовителя.
ГОСТ Р 8.763 -2011 «ГСИ. Государственная поверочная схема для средств измере-
ний длины в диапазоне 1∙10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и иных
объектов обязательным требованиям, установленным законодательством Российской Феде-
рации.
Изготовитель
Фирма Damalini AB, Швеция.
Alfagatan 6,SE- 43167, Molndal, Sweden
Tel: +46 31 7086300; Fax: +46 31 70863 50
E-mail:
www. easy-laser.com
Лист № 15
Всего листов 15
Заявитель
Общество с ограниченной ответственностью «Ассоциация ВАСТ», Россия.
Адрес: 198207, Россия, Санкт-Петербург, пр. Стачек, дом 140.
Тел. (факс) +7 (812) 327 55 63
E-mail: info@ easy-laser.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»_______________ 2014 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22735-02 | Системы инклинометрические буровые | СИБ-1 | ООО "Сибирская геофизическая компания", г.Москва | 1 год | Перейти |
| 47381-11 | Измерители частичных разрядов | КОРОНА-19 | ООО ТЦ "Промышленные системы", г.Новосибирск | 2 года | Перейти |
| 45251-10 | Система информационно-измерительная в составе автоматизированной системы управления гидроагрегатами ОАО "Зейская ГЭС" | Нет данных | ЗАО "Синетик", г.Новосибирск | 2 года | Перейти |
| 71651-18 | Системы тестирования трансформаторов и оборудования трансформаторных подстанций | TRAX 220 | Фирма "Megger Sweden AB", Швеция | 1 год | Перейти |
| 63188-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ "Тихвин-Литейный" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
