Машины трехкоординатные измерительные ALTERA, ГРСИ 59277-14
Номер госреестра:
59277-14
Наименование СИ:
Машины трехкоординатные измерительные
Обозначение типа:
ALTERA
Производитель:
Фирма "Nikon Metrology UK, Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.12.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55935
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины трехкоординатные измерительные ALTERA
Назначение средства измерений
Машины трехкоординатные измерительные ALTERA (далее КИМ) предназначены для
измерений геометрических размеров и расположения поверхностей, проведения статистического
анализа, измерения профилей деталей сложной формы.
.
Описание средства измерений
Машины трехкоординатные измерительные ALTERA выпускаются восьми типоразмеров,
различающихся диапазонами измерений. По гранитным направляющим КИМ перемещается
портал с траверсой, несущей измерительную головку.
Три направляющие измерительной машины образуют декартову базовую систему
координат X, Y, Z, в которой перемещается трехмерная измерительная головка с контактными
датчиками TP20, TP200, SP25 фирмы Renishaw или лазерными сканерами LC15Dx, LC50Cx,
LC60Dx. Конструкция машины портальная с неподвижным измерительным столом и боковым

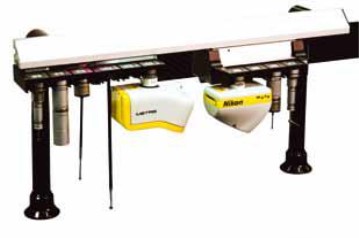

приводомпортала.КИМALTERAоснащаетсясистемойбыстройустановки/снятия
измерительных головок (Рисунок 1б).
Перемещение высокостабильного керамического портала и траверсы осуществляется на
воздушных подшипниках с помощью замкнутой ременной фрикционной передачи из
нержавеющейстали.Перемещенияцентращупаголовкиизмеряютсяоптическими
считывающими линейками с высоким разрешением 0,05 мкм, установленными вдоль каждой из
осей, и соответствующими считывающими головками. КИМ снабжены встроенной системой
компенсации температурных погрешностей.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим
управления перемещением головки осуществляется при помощи джойстика пульта управления,
микропроцессорный режим - от компьютера, устанавливаемого на компьютерный стол. На
компьютерном столе также расположен пульт управления, контроллер датчика касания и другое
периферийное оборудование.
В процессе работы КИМ на экран монитора выводится трехмерная CAD модель,
положение щупа в реальный момент времени, расположение измеряемых точек и величина
отклонений расположения от заданных величин.

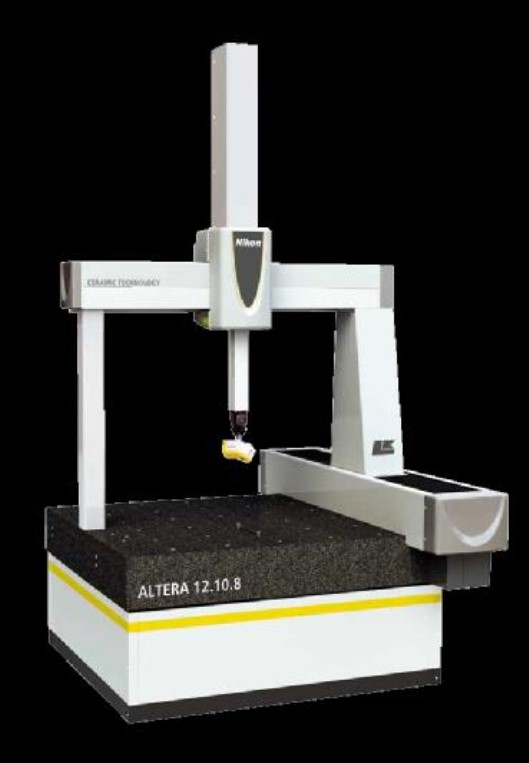

Общий вид КИМ ALTERA представлен на рисунке 1а.
Лист № 2
Всего листов 5
а)б)
Рисунок 1- Общий вид машины трехкоординатной измерительной ALTERA
ANAGEHASP
HASP
Программное обеспечение
МашинытрехкоординатныеизмерительныеALTERAоснащеныпрограммными
обеспечениямиCMM-MANAGER, Trial,Focus, Modus. Вычислительныеалгоритмы
расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы,
они блокируют редактирование для пользователей и не позволяют удалять, создавать новые
элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование ИдентификационноеНомер версииЦифровойАлгоритм
программногонаименование (идентифика- идентификатор вычисления
обеспеченияпрограммного ционный программного цифрового
обеспеченияномер)обеспеченияидентификатора
программного (защитный программного
обеспеченияключ-заглушка)обеспечения
M
CMM-
R
CMM-Manager3x
USB-ключ
Бинарный
CAMIOCamio Studio7x
USB-ключ
Бинарный
Focus
10xБинарный
HASP
FocusUSB-ключ
Scan/Inspection HASP
ModusModus3x
USB-ключ
Бинарный
Лист № 3
Всего листов 5
Программное обеспечение является неизменным. Средства для программирования или
изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на
борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное
шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации),
что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ ALTERA соответствует уровню «высокий» в
соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2
Диапазон измерений, мм
По оси YПо оси Z
ТипоразмерГабаритные размеры, мм
По осиПо осиПо оси ZПо оси X
X Y
7.5.5 1573 1257 2505 Св. 0 до 711 вкл.
8.7.6 1673 1460 2705 Св. 0 до 813 вкл.
10.7.6 1876 1460 2705 Св. 0 до 1016 вкл.
15.7.6 2384 1460 2575 Св. 0 до 1524 вкл.
10.10.8 1876 1765 2985 Св. 0 до 1016 вкл.
12.10.8 2080 1765 2985 Св. 0 до 1220 вкл.
15.10.8 2384 1765 2985 Св. 0 до 1524 вкл.
20.10.8 2892 1765 2985 Св. 0 до 2032 вкл.
Св. 0 до 508 вкл. Св. 0 до 508 вкл.
Св. 0 до 711 вкл. Св. 0 до 610 вкл.
Св. 0 до 711 вкл. Св. 0 до 610 вкл.
Св. 0 до 711 вкл. Св. 0 до 610 вкл.
Св. 0 до 1016 вкл. Св. 0 до 813 вкл.
Св. 0 до 1016 вкл. Св. 0 до 813 вкл.
Св. 0 до 1016 вкл. Св. 0 до 813 вкл.
Св. 0 до 1016 вкл. Св. 0 до 813 вкл.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом, а также на торец гранитной плиты методом наклейки.
Пределы допускаемой абсолютной погрешности касания
(сканирования), мкм, ±
Таблица 3
20±2
1
°
С/ч; 2
°
С/8 ч
От 15 до 40
От 20 до 80 без конденсата
ALTERA 7.5.5, x.7.6
ALTERA xx.10.8
Давление сжатого воздуха, кПа
Питание
75
80
620
230 В +10 % -5 %, 13А
МРЕ
МРЕр
TP20
ТР20ТР200SP25LC15DxLC50CxLC60Dx
Пределы допускаемой абсолютной объемной
погрешности, мкм, ±
Типоразмер
(L-измеряемая длина в мм)
Е
TP200,LC15Dx,
SP25 LC50Cx, LC60Dx
7.5.5
8.7.6
10.7.6
15.7.6
10.10.8
2,0+L/4001,8+L/4005,8+L/400
12.10.8
15.10.8
20.10.8
Диапазон температур при поверке,
°
С
-допускаемое изменение температуры
Диапазон рабочих температур,
°
С
Относительная влажность воздуха, %
Расход воздуха, л/мин
2,81,71,61,920,09,0
Лист № 4
Всего листов 5
Комплектность средства измерений
1 компл.
По заказу
Таблица 4
Примечание
Наименование
Машина трехкоординатная измерительная ALTERA
Пульт управления
Приспособления для закрепления измеряемой детали
Кол-во
1 шт.
1 шт.
1 компл.
По заказу
Комплект сменных измерительных головок и
лазерных сканеров
Руководство по эксплуатации
1 экз.
Поверка
осуществляетсяв соответствиис МИ 2569-99«Машины координатно-измерительные
портального типа. Методика поверки».
Основные средства поверки:
- меры длины концевые плоскопараллельные 3-го разряда по МИ 1604-87.
Сведения о методиках (методах) измерений
Сведения о методе измерений содержатся в документе «Машины координатно-
измерительные ALTERA. Руководство по эксплуатации».
машинам
измерений
Нормативные и технические документы, устанавливающие требования к
координатно-измерительным ALTERA
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств
длины в диапазоне 1
×
10
-9
…50 м и длин волн в диапазоне 0,2 … 50 мкм».
Техническая документация фирмы – изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма Nikon Metrology UK, Ltd, Великобритания.
East Midlands Airport,
Argosy Rd, Castle Donington, Derby DE74 2SA,;
Tel: +44 1332 819 658; Fax: +44 1332 639 881,
e-mail: info@ nikonmetrology
Заявитель
ОOO «Сонатек», г. Москва
Почтовый адрес: 125363, г. Москва, ул. Фабрициуса д. 42 корп. 1
Тел. +7(495) 7862109; Факс +7(495) 7862108
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Почтовый адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437-55-77, факс: (495) 437-56-66.
E-mail:
, Адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____» ____________ 2014 г.
М.п.
